# VESTA-126N

DC-23 / DC-23-R3 (COLOR MARRÓN)

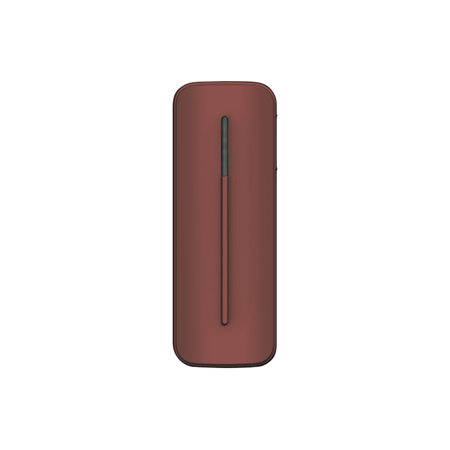

## Contacto de puerta&#x20;

<figure><img src="https://2666022308-files.gitbook.io/~/files/v0/b/gitbook-x-prod.appspot.com/o/spaces%2FZJzpNocHhYVmD43GZobR%2Fuploads%2FdMQQq0CCQgsWvrLaM3wT%2Fimage.png?alt=media&#x26;token=305688af-aae5-4f6c-9886-aed1c91e45ea" alt=""><figcaption></figcaption></figure>

El Contacto de Puerta monitorea la apertura/cierre de dispositivos especificados (por ejemplo, puerta o ventana). El Contacto de Puerta se fija al marco del dispositivo monitorizado con un imán actuador fijado al dispositivo. Cuando la puerta o ventana se abre, el imán se aleja del Contacto de Puerta, activando un interruptor magnético interno y provocando que el Contacto de Puerta transmita una señal de alarma al Panel Central. El dispositivo también tiene la capacidad de comunicar problemas de señal junto con situaciones de batería baja.

El diseño del Contacto de Puerta consiste en una cubierta y una base. La cubierta contiene toda la electrónica y la base proporciona un medio para fijar el dispositivo. Un interruptor de protección en la PCB incluida proporciona protección contra manipulación por apertura no autorizada del dispositivo y/o extracción.

La serie DC-23 Contacto de Puerta incluye los siguientes modelos:

DC-23: La cubierta del Contacto de Puerta se asegura mediante un tornillo de fijación en la parte inferior.

DC-23-R3: La cubierta del Contacto de Puerta se asegura mediante dos pestillos en la parte superior e inferior

## Identificación de piezas

1. **Indicador LED / Botón de prueba**

Presione el botón de prueba para transmitir el código de aprendizaje o entrar en modo de prueba durante 3 minutos.

<figure><img src="https://2666022308-files.gitbook.io/~/files/v0/b/gitbook-x-prod.appspot.com/o/spaces%2FZJzpNocHhYVmD43GZobR%2Fuploads%2Ft64Ru2DjKhRHSftgiitJ%2F1.png?alt=media&#x26;token=8b71aebc-e1b9-4c29-b0cb-7d1bc9419d1e" alt=""><figcaption></figcaption></figure>

2. **Orificios de montaje**

Se utilizan para fijar y atornillar el Contacto de Puerta directamente al marco de la puerta o a la pared.

3. **Interruptor de manipulación (Tamper)**

Cuando el Contacto de Puerta está montado, el interruptor de manipulación se activará cuando se abra la cubierta o cuando el Contacto de Puerta se retire de la superficie de montaje.

<figure><img src="https://2666022308-files.gitbook.io/~/files/v0/b/gitbook-x-prod.appspot.com/o/spaces%2FZJzpNocHhYVmD43GZobR%2Fuploads%2FVCypPhe1tVXDOL9K941J%2F2.png?alt=media&#x26;token=c8453d45-e238-4d27-b0d9-5d3f9edd54ce" alt=""><figcaption></figcaption></figure>

4. **Aislante de la batería**
5. **Interruptor jumper de supervisión (JP2)    (*****solo modelo 868WF*****)**

**Jumper apagado - T**el puente jumper está retirado o “**aparcado**” en un pin.

**Jumper encendido -** El puente jumper está insertado, conectando los dos pines

![jumper ENCENDIDO](https://2666022308-files.gitbook.io/~/files/v0/b/gitbook-x-prod.appspot.com/o/spaces%2FZJzpNocHhYVmD43GZobR%2Fuploads%2Fxt5eerqyYtBI4Yn91Q59%2F1.png?alt=media) ![jumper APAGADO](https://2666022308-files.gitbook.io/~/files/v0/b/gitbook-x-prod.appspot.com/o/spaces%2FZJzpNocHhYVmD43GZobR%2Fuploads%2FpZxhozwhxK11Vh3XpG7q%2F2.png?alt=media)

* Jumper ENCENDIDO: Supervisión deshabilitada
* Jumper APAGADO: Supervisión habilitada. **(Valor predeterminado de fábrica)**

6. **Interruptor jumper del interruptor de lengüeta (Reed) (JP3)**

![jumper cerrado](https://2666022308-files.gitbook.io/~/files/v0/b/gitbook-x-prod.appspot.com/o/spaces%2FZJzpNocHhYVmD43GZobR%2Fuploads%2FfWDK8LNdBMclar4PHPPS%2F3.png?alt=media) ![jumper abierto](https://2666022308-files.gitbook.io/~/files/v0/b/gitbook-x-prod.appspot.com/o/spaces%2FZJzpNocHhYVmD43GZobR%2Fuploads%2FzwfGSGcfqyLWRT0tlDPE%2F4.png?alt=media)

**Jumper encendido -** El puente jumper está insertado, conectando los dos pines

**Jumper apagado - T**el puente jumper está retirado o “**aparcado**” en un pin.

<figure><img src="https://2666022308-files.gitbook.io/~/files/v0/b/gitbook-x-prod.appspot.com/o/spaces%2FZJzpNocHhYVmD43GZobR%2Fuploads%2FHSjQpvR3c4e4twSAE5Lx%2F3.png?alt=media&#x26;token=4b5049d1-0fa1-4beb-9ed8-cc5719397829" alt=""><figcaption></figcaption></figure>

* Jumper ENCENDIDO: Interruptor de lengüeta deshabilitado. Solo el dispositivo conectado al Terminal de Extensión activará el Contacto de Puerta
* Jumper APAGADO: Interruptor de lengüeta habilitado. **(Valor predeterminado de fábrica para todos los modelos)**

7. **Terminal de extensión**

Además del interruptor magnético incorporado, se proporciona un terminal de contacto seco adicional de 2 pines para un interruptor magnético de extensión o cualquier dispositivo con funcionalidad N.C. (Normalmente Cerrado).

8. **Compartimento de la batería**
9. **Imán**

<figure><img src="https://2666022308-files.gitbook.io/~/files/v0/b/gitbook-x-prod.appspot.com/o/spaces%2FZJzpNocHhYVmD43GZobR%2Fuploads%2FMPEXERXvJ1cM7TSzAU2B%2F4.png?alt=media&#x26;token=ca398152-18b5-4668-9151-35fa07bb03d1" alt=""><figcaption></figcaption></figure>

10. **Orificio para tornillo del imán**
11. **Separador del imán**

## Características

### ***Indicador LED***

* En modo de operación normal, el LED no se encenderá cuando el Contacto de Puerta esté activado.
* Cuando la tensión de la batería del Contacto de Puerta es baja, cada vez que el Contacto de Puerta se active (dispositivo abierto/cerrado), el LED se encenderá durante 2 segundos.
* Cuando se abre la cubierta o se activa el interruptor de manipulación, el LED se encenderá durante 2 segundos. Cuando persista una condición de manipulación, el LED se encenderá durante 2 segundos cada vez que se active el Contacto de Puerta.
* Cuando el Contacto de Puerta está en modo de prueba, el LED se encenderá cada vez que se active.
* Cuando la batería está agotada, el Contacto de Puerta dejará de funcionar por completo y el LED parpadeará cada 4 segundos.

### ***Terminal de extensión***

El Contacto de Puerta cuenta con un terminal de extensión para proporcionar mayor flexibilidad. El terminal de extensión forma un circuito cerrado con el dispositivo conectado a él. Cuando se dispara el dispositivo, el circuito se abre y el Contacto de Puerta también se activará.

El terminal de extensión y el interruptor magnético interno pueden funcionar juntos para activar el Contacto de Puerta cuando cualquiera de ellos se active. También puede elegir deshabilitar el interruptor magnético interno mediante la configuración del jumper JP3.

Para conectar el dispositivo al terminal de extensión:

**Para el modelo DC-23:**

![](https://2666022308-files.gitbook.io/~/files/v0/b/gitbook-x-prod.appspot.com/o/spaces%2FZJzpNocHhYVmD43GZobR%2Fuploads%2FCreQDgzMobf0OepiH1KK%2F6.jpeg?alt=media)

1. Abra la cubierta del Contacto de Puerta usando un destornillador para aflojar el tornillo de fijación de la cubierta en la parte inferior de la cubierta del Contacto de Puerta. (Vea la imagen abajo, desde la vista superior).
2. El extremo superior de la carcasa frontal tiene una sección de plástico más delgada para perforar. Rompa esa sección para crear un orificio para la conexión del cableado al terminal de extensión.
3. Conecte el dispositivo al terminal de extensión

**Para el modelo DC-23-R3:**

4. Use su pulgar para presionar el pestillo. Mientras lo presiona, retire la cubierta de la base del Contacto de Puerta (ver imagen abajo desde la vista superior).
5. El extremo superior de la carcasa frontal tiene una sección de plástico más delgada para perforar. Rompa esa sección para crear un orificio para la conexión del cableado al terminal de extensión.
6. Conecte el dispositivo al terminal de extensión

El terminal de extensión puede ser útil en la siguiente situación.

* Si el Contacto de Puerta no puede montarse en el marco de la puerta, puede conectar un interruptor magnético de extensión adicional al terminal de extensión para montar el Contacto de Puerta de forma remota.
* Cualquier dispositivo de contacto seco con un circuito N.C. (Normalmente Cerrado) puede conectarse al Terminal de Extensión, haciendo que el Contacto de Puerta sirva como un transmisor universal.
* Múltiples dispositivos de contacto seco pueden cablearse junto con el Contacto de Puerta, como se muestra en el diagrama a continuación.

![](https://2666022308-files.gitbook.io/~/files/v0/b/gitbook-x-prod.appspot.com/o/spaces%2FZJzpNocHhYVmD43GZobR%2Fuploads%2F3E1owmilSli0Fo29D11H%2F8.png?alt=media)

* El terminal de extensión y el interruptor magnético interno pueden funcionar juntos para activar el Contacto de Puerta cuando cualquiera de ellos se active; también puede elegir deshabilitar el interruptor magnético interno mediante la configuración del jumper JP3. Si tanto el terminal de extensión como el interruptor magnético interno están en uso y cualquiera de ellos se activa (se abre), el Contacto de Puerta solo enviará una señal de cierre (restauración) cuando ambos estén cerrados.

### ***Batería***

* El Contacto de Puerta se alimenta con una batería de litio CR123 de 3V. Tenga en cuenta: **SIEMPRE** reemplace la batería por el tamaño y voltaje correctos.
* El Contacto de Puerta puede detectar la condición de batería baja. Cuando la tensión de la batería es baja, se enviará una señal de batería baja al Panel de Control para notificar la condición. El LED se encenderá cuando el Contacto de Puerta se active con batería baja. Cuando la batería esté agotada, el Contacto de Puerta dejará de funcionar por completo y el LED parpadeará cada 4 segundos.
* Al cambiar la batería, después de retirar las baterías viejas, presione el interruptor de manipulación dos veces para descargar completamente antes de insertar la nueva batería.

### ***Protección contra manipulación***

* El Contacto de Puerta está protegido por un interruptor de manipulación, que queda comprimido contra la superficie de montaje cuando el Contacto de Puerta está montado. Cada vez que se abra la cubierta del Contacto de Puerta o se retire de la superficie de montaje, el interruptor de manipulación se activará y el Contacto de Puerta enviará una señal de manipulación abierta para advertir al usuario de la condición.

### ***Señal de supervisión***

* La función de supervisión para el modelo 868WF está controlada por la configuración del jumper JP2. Para el modelo no 868WF, la función de supervisión siempre está habilitada.
* Cuando está habilitada, el Contacto de Puerta transmitirá automáticamente señales de supervisión periódicamente al Panel de Control en intervalos aleatorios de 30-50 minutos.
* Si el Panel de Control no ha recibido la señal del Contacto de Puerta durante un período preestablecido, el Panel de Control indicará que el Contacto de Puerta en particular está experimentando un problema de falta de señal.

### ***Modo de prueba***

* En modo normal, presione el botón de prueba para transmitir una señal de prueba y el código de aprendizaje al Panel de Control. El Contacto de Puerta también entrará en modo de prueba durante 3 minutos.
* En modo de prueba, el LED se encenderá cada vez que se active el Contacto de Puerta.
* Cada pulsación adicional del botón de prueba reiniciará el tiempo del modo de prueba a 3 minutos.

### ***Comenzando***

* Abra la cubierta del Contacto de Puerta e inserte la batería.
* Ponga el Panel de Control en modo de aprendizaje (consulte el manual de operación del panel).
* Presione el botón de prueba del Contacto de Puerta.
* Consulte el manual de operación de su Panel de Control para completar el proceso de aprendizaje.
* Después de que el Contacto de Puerta esté registrado, coloque el Panel de Control en (**Modo de prueba de recorrido (Walk Test)** mantenga el Contacto de Puerta en la ubicación deseada y presione el botón de prueba para transmitir una señal de prueba al Panel de Control. Si el Panel de Control está dentro del alcance de la señal del Contacto de Puerta, el panel mostrará la información del contacto de puerta en consecuencia.
* Proceda con el montaje e instalación una vez que esté seguro de que la ubicación del Contacto de Puerta funciona correctamente.

## Instalación

### *Guía de instalación*

* El Contacto de Puerta debe instalarse en el marco de la puerta/ventana, y el imán en la puerta/ventana
* La distancia entre el Contacto de Puerta y el imán no debe ser superior a 15 mm cuando la puerta está cerrada.
* Evite montar el Contacto de Puerta sobre superficies metálicas. Si se monta sobre una superficie metálica, asegúrese de probar si el Contacto de Puerta puede activarse cuando se abra la puerta.
* Monte el Contacto de Puerta lo más alto posible.

### ***Montaje del Contacto de Puerta***

1. Encuentre una ubicación adecuada cerca de su puerta/ventana para instalar el Contacto de Puerta.
2. El Contacto de Puerta tiene 2 marcas de costilla en un lado (consulte la figura), que indican la ubicación del interruptor magnético interno. El contacto de puerta debe instalarse ya sea en posición vertical o invertida para asegurar que el lado marcado con la costilla mire hacia el imán.
3. Para montar el Contacto de Puerta:

&#x20;      a) Use los 2 orificios de montaje del Contacto de Puerta como plantilla para el posicionamiento adecuado de los agujeros.

&#x20;      b) Use los tacos proporcionados para instalación en yeso/ladrillo.

&#x20;      c) Atornille el Contacto de Puerta en los tacos provistos.

4. Para montar el imán:

&#x20;      a) Use los 2 orificios de tornillo del imán como plantilla para el posicionamiento adecuado de los agujeros.

{% hint style="warning" %}
Nota:

El imán no debe estar a más de 15 mm del Contacto de Puerta cuando la puerta esté cerrada.

El imán debe alinearse con el lado marcado con la costilla del Contacto de Puerta. Si es necesario, aplique el separador del imán en la parte posterior del imán para alinear mejor el imán con las marcas de la costilla.
{% endhint %}

&#x20;     b) Atornille el imán en la puerta.

&#x20;     c) Inserte las dos tapas blancas en los orificios de los tornillos del imán para mantener la estética.

5. La instalación ha finalizado.

![](https://2666022308-files.gitbook.io/~/files/v0/b/gitbook-x-prod.appspot.com/o/spaces%2FZJzpNocHhYVmD43GZobR%2Fuploads%2F6pxVFjA49Xma8flnR8oj%2F9.png?alt=media)

Declaración de la FCC

Este dispositivo cumple con la Parte 15 de las normas de la FCC. El funcionamiento está sujeto a las siguientes dos condiciones:

(1) Este dispositivo no puede causar interferencia perjudicial, y

(2) Este dispositivo debe aceptar cualquier interferencia recibida, incluyendo interferencias que puedan causar un funcionamiento no deseado.

Precaución de la FCC:

Para asegurar el cumplimiento continuado, cualquier cambio o modificación no expresamente aprobado por la parte responsable del cumplimiento puede anular la autoridad del usuario para operar este equipo. (Ejemplo: utilice únicamente cables de interfaz apantallados al conectar a computadoras o dispositivos periféricos).
