# VESTA-060N

&#x20;**DCSV-29-2W**

## **Contacto de puerta / Sensor de choque**

<figure><img src="https://2666022308-files.gitbook.io/~/files/v0/b/gitbook-x-prod.appspot.com/o/spaces%2FZJzpNocHhYVmD43GZobR%2Fuploads%2FiSFQyRMip0m8aOXVP7cw%2Fimage.png?alt=media&#x26;token=1b3faf77-e6f7-4dd3-acaa-83c386068015" alt=""><figcaption></figcaption></figure>

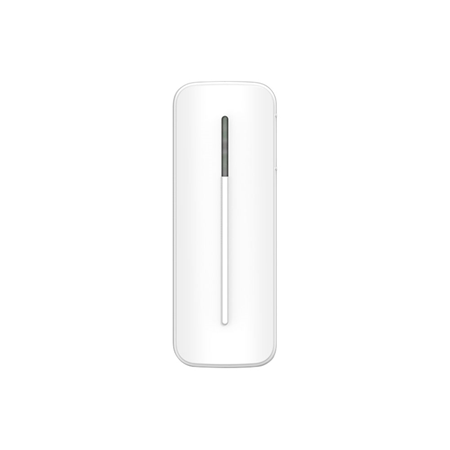

DCSV-29-2W es un contacto de puerta / sensor de choque capaz de enviar señales inalámbricas al panel de control al detectar apertura de puerta/ventana o rotura de cristal y detección de choque.

El diseño del contacto de puerta / sensor de choque consiste en una tapa y una base. La tapa contiene toda la electrónica y la base proporciona un medio para fijar el dispositivo. Un interruptor de manipulación en la PCB proporciona protección contra la apertura y/o extracción no autorizada del dispositivo.

![](https://2666022308-files.gitbook.io/~/files/v0/b/gitbook-x-prod.appspot.com/o/spaces%2FZJzpNocHhYVmD43GZobR%2Fuploads%2FI2AMrnJCLDUh499zKbsO%2F0.jpeg?alt=media)

<figure><img src="https://2666022308-files.gitbook.io/~/files/v0/b/gitbook-x-prod.appspot.com/o/spaces%2FZJzpNocHhYVmD43GZobR%2Fuploads%2FlhNQXASTDIUIkIEtuOhK%2Fimage.png?alt=media&#x26;token=e782fc0e-81ed-4042-9115-7b83f54648bb" alt=""><figcaption></figcaption></figure>

## **Identificación de partes**

1. **Indicador LED / Botón de prueba**
   * Presione el botón una vez para enviar un código de aprendizaje o entrar en modo de prueba durante 3 minutos.
2. **Tornillo de fijación de la cubierta**
3. **Orificios de montaje**
4. **Interruptor anti-manipulación**
   * Proporciona protección contra manipulación por apertura no autorizada del dispositivo y/o retirada de la superficie de montaje.
5. **Aislante de la batería**
6. **Compartimiento de Baterías**
7. **Imán**
8. **Orificio para tornillo del imán**
9. **Separador del imán**

**Características**

## ***Indicador LED***

* En modo de operación normal, el LED no se encenderá cuando se active el dispositivo.
* Cuando el voltaje de la batería del dispositivo es bajo, el LED parpadeará rápidamente cuando se active el dispositivo.
* Cuando se active el interruptor de manipulación, el LED parpadeará rápidamente. Cuando persista una condición de manipulación, el LED parpadeará rápidamente cada vez que se active el dispositivo. (Solo para activación de contacto de puerta).
* Cuando está en modo de prueba, el LED parpadeará rápidamente cada vez que se active el dispositivo.
* Cuando la batería esté agotada, el LED parpadeará cada 4 segundos.
* El LED no parpadeará si la manipulación y la batería del dispositivo son normales y no está en modo de prueba.
* Si el LED parpadea para indicar transmisión de señal, parpadeará dos veces rápidamente al recibir el acuse de recibo del panel.
* Cuando el comando de programación del panel de control se reciba correctamente, el LED se volverá más brillante y luego se apagará.

## ***Detección de apertura de puerta y detección de choque***

El dispositivo se activa por la apertura de puerta/ventana o una detección de choque que excede el umbral de detección.

## ***Materiales de la superficie de montaje***

El dispositivo admite la detección de choque en varios materiales, incluidos vidrio, madera, metal y concreto. Después de la instalación, puede seleccionar el material de la superficie montada en el panel de control. <mark style="color:azul;">El valor predeterminado está establecido en Madera.</mark>

## ***Sensibilidad***

* La sensibilidad necesaria para activar el contacto de puerta / sensor de choque se determina desde el panel de control.
* Se pueden seleccionar tres niveles de sensibilidad: **Bajo**, **Medio**, y **Alta**. <mark style="color:azul;">El valor predeterminado está establecido en</mark> <mark style="color:azul;"></mark><mark style="color:azul;">**Medio**</mark><mark style="color:azul;">.</mark>

## ***Batería***

* El contacto de puerta / sensor de choque utiliza una batería de litio CR123 3V como fuente de alimentación. La batería está instalada en el compartimento de la batería con un aislador de batería insertado. Para activar la batería, simplemente retire el aislador de la batería.
* El contacto de puerta / sensor de choque puede detectar condición de batería baja. Cuando el voltaje de la batería es bajo, se enviará una señal de batería baja al panel de control para notificar la condición. El LED se encenderá cuando el contacto de puerta / sensor de choque se active con batería baja. Cuando la batería esté agotada, el contacto de puerta / sensor de choque dejará de funcionar, el LED parpadeará cada 4 segundos.
* Al cambiar las baterías, después de retirar las baterías viejas, presione dos veces el Interruptor anti-manipulación para descargar completamente antes de insertar las baterías nuevas.

## ***El teclado está protegido contra cualquier intento de abrir la tapa o de separar el teclado de su superficie de montaje.***

* El contacto de puerta / sensor de choque está protegido por un interruptor de manipulación que queda presionado contra la superficie de montaje cuando el contacto de puerta / sensor de choque está montado. Siempre que el contacto de puerta / sensor de choque se retire de la superficie montada o se abra la tapa, el interruptor de manipulación se activará y el dispositivo enviará una señal de manipulación abierta para avisar al usuario de la condición.
* La señal de manipulación abierta se transmitirá con el contacto de puerta al panel de control. El estado de falla por manipulación se mostrará solo en la zona del dispositivo DC en el panel de control.

## ***Supervisión***

* En funcionamiento normal, el contacto de puerta y el sensor de choque enviarán una señal de supervisión al panel de control por separado en intervalos aleatorios de 90-110 minutos.
* Si el panel de control no ha recibido la señal de supervisión del contacto de puerta / sensor de choque durante un período de tiempo preestablecido, el panel de control indicará que el contacto de puerta / sensor de choque en particular está experimentando un problema de falta de señal.

## ***Modo de prueba***

* En modo normal, presione el botón de prueba para transmitir una señal de prueba y el código de aprendizaje al panel de control. El contacto de puerta / sensor de choque también entrará en modo de prueba durante 3 minutos.
* En modo de prueba, el LED se encenderá cada vez que se active el contacto de puerta / sensor de choque.
* Cada pulsación adicional del botón de prueba restablecerá el tiempo del modo de prueba a 3 minutos.

## ***Comenzando***

* Retire el aislador de la batería del contacto de puerta / sensor de choque para encenderlo.
* Ponga el panel de control en modo de aprendizaje (consulte el manual de operación del panel).
* Presione el botón de prueba en el contacto de puerta / sensor de choque.
* Consulte el manual de operación de su Panel de Control para completar el proceso de aprendizaje.
* Cuando se aprenda en el panel de control, el DCSV-29-2W será reconocido como 2 dispositivos separados (contacto de puerta y sensor de choque) y ocupará 2 zonas en el panel.
* Configure el material y el nivel de sensibilidad:

1. Presione el botón de prueba en el DCSV-29 durante más de 3 segundos. El LED se encenderá, indicando que el dispositivo está ahora en modo de programación. (Si no hay acción dentro de un tiempo de espera de 10 segundos, el DCSV-29 saldrá automáticamente del modo de programación y volverá al modo de prueba.)
2. Seleccione el material y el nivel de sensibilidad desde la página web del panel de control (página de configuración del sensor).

<figure><img src="https://2666022308-files.gitbook.io/~/files/v0/b/gitbook-x-prod.appspot.com/o/spaces%2FZJzpNocHhYVmD43GZobR%2Fuploads%2FQqYIiv2iZ2dLvVBKVwsv%2Fimage.png?alt=media&#x26;token=76939974-55b7-46b3-bf94-04974a999791" alt=""><figcaption></figcaption></figure>

3. Cuando el DCSV-29 reciba el comando de programación del panel de control, el LED primero se apagará, luego se volverá más brillante y se apagará. La configuración de material y nivel de sensibilidad ahora está completa.

## ***Modo de prueba de recorrido***

* Después de que el contacto de puerta / sensor de choque esté aprendido, coloque el panel de control en (**Modo de prueba de recorrido**) modo, mantenga el contacto de puerta / sensor de choque en la ubicación deseada y presione el botón de prueba para transmitir la señal de prueba al panel de control. Si el panel de control está dentro del alcance de la señal del contacto de puerta / sensor de choque, el panel mostrará la información del contacto de puerta / sensor de choque en consecuencia.
* Proceda con el montaje e instalación una vez que esté satisfecho de que el contacto de puerta / sensor de choque funciona correctamente en la ubicación deseada.

## **Instalación**

***Montaje del contacto de puerta / sensor de choque***

### **Montaje como contacto de puerta:**

* El contacto de puerta / sensor de choque debe instalarse con el lado marcado con nervadura orientado hacia el imán.
* La distancia entre el contacto de puerta / sensor de choque y el imán no debe ser superior a 15 mm cuando la puerta esté cerrada.
* Monte el dispositivo lo más alto posible.

![](https://2666022308-files.gitbook.io/~/files/v0/b/gitbook-x-prod.appspot.com/o/spaces%2FZJzpNocHhYVmD43GZobR%2Fuploads%2F1b3aF3KM0OnYbZJysK7B%2F15.jpeg?alt=media)

### **Montaje como sensor de choque:**

Consulte la tabla a continuación para obtener información sobre la ubicación de instalación y el espesor de diferentes materiales:

<table data-header-hidden><thead><tr><th></th><th></th><th></th><th width="169"></th><th></th></tr></thead><tbody><tr><td></td><td></td><td><strong>Ventana de vidrio</strong> </td><td><strong>Puerta de madera/metal</strong> </td><td><strong>Pared de hormigón</strong></td></tr><tr><td></td><td><mark style="color:verde;"><strong>Espesor</strong></mark></td><td><mark style="color:verde;">>5mm</mark> </td><td><mark style="color:verde;">&#x3C;40mm</mark></td><td><mark style="color:verde;">x</mark></td></tr><tr><td></td><td><mark style="color:naranja;"><strong>Ubicación de instalación</strong></mark></td><td><mark style="color:naranja;">Marco de la ventana</mark> </td><td><mark style="color:naranja;">Puerta</mark> </td><td><mark style="color:naranja;">Pared</mark></td></tr><tr><td>Radio de detección de choque</td><td>Baja sensibilidad</td><td>0.5M </td><td>0.5M </td><td>0.25M</td></tr><tr><td>Radio de detección de choque</td><td>Sensibilidad media</td><td>1M </td><td>1M </td><td>0.5M</td></tr><tr><td>Radio de detección de choque</td><td>Alta sensibilidad</td><td>1.5M </td><td>2M </td><td>1M</td></tr></tbody></table>

![](https://2666022308-files.gitbook.io/~/files/v0/b/gitbook-x-prod.appspot.com/o/spaces%2FZJzpNocHhYVmD43GZobR%2Fuploads%2F53oFtOE0J3JGj2TEV0Je%2F16.jpeg?alt=media)

### ***Procedimiento de Montaje***

1. Use los 2 orificios de montaje en la tapa posterior como plantilla para el posicionamiento.
2. Use los tacos suministrados para la instalación en marcos de ventanas / paredes de hormigón.
3. Atornille el contacto de puerta / sensor de choque en los tacos. (Se recomienda perforar al montar en acero, o también puede usar la etiqueta adhesiva provista en el paquete).
4. Coloque el imán en la puerta usando un pequeño trozo de cinta adhesiva de doble cara o con los tornillos proporcionados.
5. Para montar el imán, utilice los 2 orificios de los tornillos del imán como plantilla para el posicionamiento adecuado de los agujeros.

{% hint style="warning" %}
Nota:

El imán debe alinearse con el lado marcado con la costilla del Contacto de Puerta. Si es necesario, aplique el separador del imán en la parte posterior del imán para alinear mejor el imán con las marcas de la costilla.
{% endhint %}

6. Atornille el imán e inserte las dos tapas blancas en los orificios de los tornillos del imán para mantener la estética.
7. La instalación ha finalizado.
