# VESTA-011

&#x20;**KP-39**

## **TECLADO REMOTO** INALÁMBRICO

<figure><img src="https://2666022308-files.gitbook.io/~/files/v0/b/gitbook-x-prod.appspot.com/o/spaces%2FZJzpNocHhYVmD43GZobR%2Fuploads%2FIGVsKsxjz0NDrw1Ud1vS%2Fimage.png?alt=media&#x26;token=f6356a6f-d79f-4354-83ef-39b11a3ca943" alt=""><figcaption></figcaption></figure>

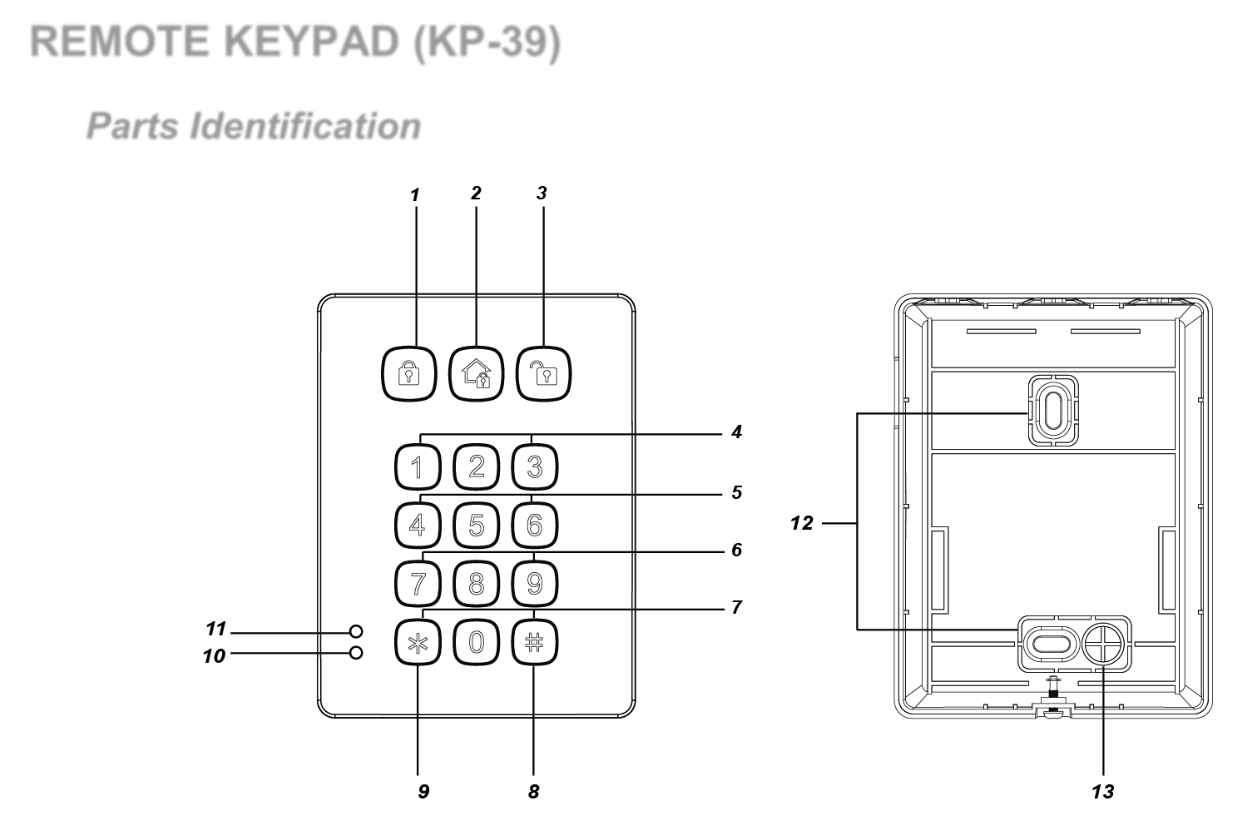

## ***Identificación de partes***

<figure><img src="https://2666022308-files.gitbook.io/~/files/v0/b/gitbook-x-prod.appspot.com/o/spaces%2FZJzpNocHhYVmD43GZobR%2Fuploads%2FeoxNHp6fIQ32X594KLgs%2F0.png?alt=media" alt=""><figcaption></figcaption></figure>

1. Tecla de Armado
2. Tecla de Hogar
3. Tecla de Desarmado
4. Alarma de Pánico (si está habilitada), presione ambas 1 y 3 para activar la Alarma de Pánico
5. Alarma de Incendio (si está habilitada), presione ambas 4 y 6 para activar la Alarma de Incendio
6. Alarma Médica (si está habilitada), presione ambas 7 y 9 para activar la Alarma Médica
7. Enviar código de aprendizaje
   * presione ＊ luego la tecla 7 (en Modo de Prueba)
   * presione ambas teclas # y  (en Modo de Operación Normal)
8. Tecla #
9. Tecla \*
10. LED de Falla (LED Naranja)
11. LED de Alimentación (LED Verde)
12. Orificios de montaje
13. Interruptor anti-manipulación

{% hint style="warning" %}
Nota:

Un pitido corto sonará junto con la pulsación de una tecla para indicar que la tecla pulsada es válida.

Sonarán 4 pitidos continuos, indicando un error, y el usuario deberá repetir el proceso nuevamente.
{% endhint %}

## ***Indicador LED***

* **LED de Alimentación (Verde):**
  * Encendido durante 5 segundos: después de la finalización exitosa de una secuencia de pulsaciones de teclas válida.
  * Parpadea durante 5 segundos: batería baja en Modo de Operación Normal.
  * Si el LED de Alimentación se apaga antes de que se complete una secuencia de pulsaciones de teclas válida, las teclas ingresadas previamente se ignoran.
* **LED de Falla (Naranja):**
  * Tecla de Desarmado y LED Naranja encendidos junto con 5 pitidos: Memoria de Alarma (depende del Panel de Control).
  * Parpadeo:
* &#x20;           Solo parpadeo: El panel de control no envía respuesta dentro de 10 segundos.
* &#x20;           Parpadeo junto con 2 pitidos: Solicitud de modo Hogar durante el modo Armado.
* &#x20;           Parpadeo junto con 3 pitidos: Solicitud de modo Hogar o Armado cuando existe una condición de falla.
* &#x20;           Parpadeo junto con 4 pitidos: El código PIN fue incorrecto.

***Operación General***

* Entrar en modo de Prueba — Ingrese el código PIN del Teclado y luego presione la tecla ＊.
* Alarma de Pánico — Presione **1** tecla. **3** tecla al mismo tiempo. (si la función está habilitada)
* Alarma de Incendio — Presione **4** tecla. **6** tecla al mismo tiempo. (si la función está habilitada)
* Alarma Médica — Presione **7** tecla. **9** tecla al mismo tiempo. (si la función está habilitada)
* Comprobar estado del Panel de Control — Modo Normal Presione **#** Alarma de incendio
* Habilitar/Deshabilitar sonido de Entrada y Salida —Presione **1** tecla. **2** tecla al mismo tiempo durante 2 segundos. (El Teclado emitirá un pitido largo para indicar que la función está habilitada y emitirá 2 pitidos cortos para indicar que la función está deshabilitada.)

## ***Alimentación***

* El teclado remoto utiliza una batería de litio CR123 3V como fuente de energía.
* El teclado remoto también puede detectar el estado de la batería. Si el voltaje de la batería es bajo, el LED de Alimentación parpadeará durante 5 segundos durante la operación. La señal de batería baja se enviará junto con las transmisiones regulares al Panel de Control para mostrar el estado en consecuencia.
* Antes del envío, la batería está preinstalada por la fábrica.
* Al cambiar la batería, presione cualquier tecla un par de veces para descargar antes de insertar la nueva batería.

## ***Función de ahorro de energía***

* Cuando está inactivo, el teclado remoto está en **Modo de espera** y no consume energía. Se activará y **activación** durante 5 segundos cuando se presiona cualquier tecla.
* Después de 5 segundos de inactividad en las teclas, la energía se apaga, y vuelve a**Esperar** modo.

## ***El teclado está protegido contra cualquier intento de abrir la tapa o de separar el teclado de su superficie de montaje.***

* El teclado está protegido contra cualquier intento de abrir la tapa o de desprender el teclado de su superficie de montaje.
* La protección contra manipulación está deshabilitada cuando el teclado está en Modo de Prueba.

## ***Señal de supervisión***

* Tras la instalación, el Teclado Remoto transmitirá automáticamente Señales de Supervisión al Panel de Control con un intervalo de 30-50 minutos.
* Si el Panel de Control no ha recibido la señal del Teclado Remoto durante un período de tiempo preestablecido, el Panel de Control considerará que el Teclado Remoto está fuera de servicio y reaccionará según la configuración del panel.

## ***Comenzando***

Paso 1. Ponga el Panel de Control en modo de aprendizaje, .

Paso 2. Añadir el teclado remoto al Panel de Control:

### **Modo de Prueba:**

1. Ponga el teclado remoto en Modo de Prueba ingresando el código PIN del KP (por defecto: **0000**), luego presione el **＊** Alarma de incendio

Los tres![](https://2666022308-files.gitbook.io/~/files/v0/b/gitbook-x-prod.appspot.com/o/spaces%2FZJzpNocHhYVmD43GZobR%2Fuploads%2Fmw6vAW3aiFhgJKw8YkhX%2F10.png?alt=media)![](https://2666022308-files.gitbook.io/~/files/v0/b/gitbook-x-prod.appspot.com/o/spaces%2FZJzpNocHhYVmD43GZobR%2Fuploads%2FJbZ1u4TdbDdcQVrjUxZS%2F11.jpeg?alt=media) LED se encenderán, junto con un pitido largo.

1. Presione la tecla ＊ luego la **7** tecla para transmitir la señal de aprendizaje. El teclado remoto emitirá un pitido largo.

### **Función del Modo de Prueba:**

1. Presione la tecla ＊ y luego la tecla 2 — Habilitar función de Alarma de Pánico de doble tecla
2. Presione la tecla ＊ y luego la tecla 3 — Habilitar función de Alarma de Incendio de doble tecla
3. Presione la tecla ＊ y luego la tecla 4 — Habilitar función de Alarma Médica de doble tecla&#x20;
4. Presione la tecla ＊ y luego la tecla 5 — Deshabilitar todas las funciones de Doble Tecla (Predeterminado)
5. Presione la tecla ＊ y luego la tecla 6 — Editar código PIN del Teclado

&#x20;                                                               Antiguo **Código PIN del teclado y luego presione la tecla \* junto con un pitido largo. Si se ingresa un código PIN incorrecto, el teclado emitirá 4 pitidos y saldrá de la función de cambio de PIN. (Presionar la tecla # también saldrá de la función de cambio de PIN)** Código PIN del Teclado y luego presione **＊** tecla

&#x20;                                                               Antiguo **Código PIN del teclado de 4 dígitos y luego presione** un nuevo Código PIN de 4 dígitos del Teclado y luego presione **#** tecl&#x61;**.**

6\. Presione la tecla ＊ y luego la tecla 8 — .Habilitar función de Armado/Hogar sin código PIN.

*(Por favor consulte “**Armado/Hogar sin código PIN del Panel de Control**” para más detalles, página 3).*

7\. Presione la tecla ＊ y luego la tecla 9 — Habilitar Armado/Hogar con código PIN de Usuario del Panel de Control (Predeterminado).

(*Por favor consulte “**Armado/Hogar con código PIN del Panel de Control**” para más detalles, página 3*).

{% hint style="warning" %}
Nota:

Si el teclado remoto no emite un pitido largo, significa que el teclado remoto no envió el código de aprendizaje al Panel de Control. Por favor presione la tecla ＊, luego la **7** tecla nuevamente para enviar el código de aprendizaje.

Si el Panel de Control recibe el código de aprendizaje, mostrará la información en consecuencia. Consulte el manual de operación de su Panel de Control para completar el proceso de aprendizaje.

Después de que el Panel de Control reciba la señal del teclado remoto, enviará un acuse de recibo de vuelta al teclado remoto. El teclado remoto entonces emitirá 3 pitidos para confirmar que se ha recibido el acuse. Si el teclado remoto no realiza 3 pitidos, por favor reinicie el procedimiento de aprendizaje.
{% endhint %}

Paso 3. Después de que el teclado remoto esté aprendido, ponga el Panel de Control en **Modo de prueba de recorrido** modo, sostenga el teclado remoto en la ubicación deseada y envíe el código de aprendizaje al Panel de Control para confirmar que esta ubicación está dentro del rango de señal del Panel de Control. Para enviar el código de aprendizaje, presione la **＊** tecla luego la **7** tecla en Modo de Prueba o presione ambas **#** y **＊** teclas juntas en Modo de Operación Normal.

Paso 4. Cuando esté satisfecho de que el teclado remoto funciona en la ubicación elegida, puede proceder a montar el teclado remoto siguiendo los pasos descritos a continuación (por favor consulte “***Montaje del teclado remoto**” para más detalles)*.

Paso 5. Presione la tecla de Desarmado **dos veces** para salir del Modo de Prueba, y la instalación se completa. El teclado remoto emitirá un pitido largo y tres LEDs de modo del sistema se apagarán. El teclado remoto vuelve al Modo de Operación Normal.

*\<NOTA>*

{% hint style="warning" %}
Nota:

El teclado remoto saldrá automáticamente del Modo de Prueba después de 5 minutos de inactividad y volverá al modo de Espera. Todos los LED se apagarán y el Teclado emitirá un pitido largo.
{% endhint %}

## ***Control de Modo del Sistema***

Después de terminar de aprender el Teclado en el Panel de Control del sistema de alarma, el usuario puede cambiar el modo del sistema usando el Teclado.

Hay dos maneras de armar el sistema.

1. Armar Fuera / Armar en Casa el sistema ingresando el código PIN de Usuario del Panel de Control.
2. Armar Fuera / Armar en Casa el sistema sin ingresar el código PIN de Usuario del Panel de Control. Desarmar el sistema siempre requiere ingresar el código PIN de Usuario del Panel de Control.

### **Armar/Hogar/Desarmar con código PIN del Panel de Control:**

En Modo de Prueba, presione la tecla ＊ y luego **9** tecla para habilitar la función de Armado/Hogar con código PIN.

**: Presione la tecla "ARM AWAY". Si el panel no tiene fallos y el armado es exitoso, el LED rojo se encenderá con un pitido corto. Cuando el armado sea exitoso, el LED rojo parpadeará, la luz de fondo se encenderá con un pitido largo.**: Ingrese cualquiera de los códigos de usuario del Panel de Control y presione ![](https://2666022308-files.gitbook.io/~/files/v0/b/gitbook-x-prod.appspot.com/o/spaces%2FZJzpNocHhYVmD43GZobR%2Fuploads%2FNw5J8rJdIvaXpryU48Qe%2F15.jpeg?alt=media) tecla. Si el panel no tiene fallas y el armado es exitoso, el ![](https://2666022308-files.gitbook.io/~/files/v0/b/gitbook-x-prod.appspot.com/o/spaces%2FZJzpNocHhYVmD43GZobR%2Fuploads%2FhoMGfLEWv6Dxc7ne7iyy%2F16.jpeg?alt=media) LED se encenderá junto con un pitido largo.

**: Presione la tecla "ARM STAY". Si el panel no tiene fallos y el armado es exitoso, el LED naranja se encenderá con un pitido corto. Cuando el armado en casa sea exitoso, el LED naranja parpadeará, la luz de fondo se encenderá con un pitido largo.**: Ingrese cualquiera de los códigos de usuario del Panel de Control y ![](https://2666022308-files.gitbook.io/~/files/v0/b/gitbook-x-prod.appspot.com/o/spaces%2FZJzpNocHhYVmD43GZobR%2Fuploads%2F6js0Ndtt2JdwtdwsCJkq%2F17.jpeg?alt=media) tecla. Si el panel no tiene fallas y el armado es exitoso, el ![](https://2666022308-files.gitbook.io/~/files/v0/b/gitbook-x-prod.appspot.com/o/spaces%2FZJzpNocHhYVmD43GZobR%2Fuploads%2Fsnb4RDT6mWsXaJUJGA4W%2F18.jpeg?alt=media) LED se encenderá junto con 3 pitidos.

**: Ingrese el código de usuario del Panel de Control o coloque la etiqueta en el sensor del teclado y emitirá un pitido corto. Si el desarme es exitoso, la luz de fondo parpadeará junto con 2 pitidos. (Desarmar siempre requiere un código de usuario del Panel de Control o etiqueta NFC).**: Ingrese cualquiera de los códigos de usuario del Panel de Control y ![](https://2666022308-files.gitbook.io/~/files/v0/b/gitbook-x-prod.appspot.com/o/spaces%2FZJzpNocHhYVmD43GZobR%2Fuploads%2FsBLN76oF0SohkA0Ffv6j%2F19.jpeg?alt=media) tecla. Si el desarmado es exitoso, el LED se encenderá junto con 2 pitidos.

Si hay **Memoria de Alarma,** el LED y el LED de falla se encenderán junto con 5 pitidos.

**Armar/Hogar/Desarmar sin código PIN del Panel de Control:\*+**

En el Modo de Prueba, presione la tecla ＊ y luego la **8** tecla para habilitar la función de Armado/Hogar sin código PIN

**: Presione la tecla "ARM AWAY". Si el panel no tiene fallos y el armado es exitoso, el LED rojo se encenderá con un pitido corto. Cuando el armado sea exitoso, el LED rojo parpadeará, la luz de fondo se encenderá con un pitido largo.**:  Presione ![](https://2666022308-files.gitbook.io/~/files/v0/b/gitbook-x-prod.appspot.com/o/spaces%2FZJzpNocHhYVmD43GZobR%2Fuploads%2FNw5J8rJdIvaXpryU48Qe%2F15.jpeg?alt=media) tecla. Si el panel no tiene fallas y el armado es exitoso, el ![](https://2666022308-files.gitbook.io/~/files/v0/b/gitbook-x-prod.appspot.com/o/spaces%2FZJzpNocHhYVmD43GZobR%2Fuploads%2FhoMGfLEWv6Dxc7ne7iyy%2F16.jpeg?alt=media) LED se encenderá junto con un pitido largo.

**: Presione la tecla "ARM STAY". Si el panel no tiene fallos y el armado es exitoso, el LED naranja se encenderá con un pitido corto. Cuando el armado en casa sea exitoso, el LED naranja parpadeará, la luz de fondo se encenderá con un pitido largo.**: Presione ![](https://2666022308-files.gitbook.io/~/files/v0/b/gitbook-x-prod.appspot.com/o/spaces%2FZJzpNocHhYVmD43GZobR%2Fuploads%2F6js0Ndtt2JdwtdwsCJkq%2F17.jpeg?alt=media) tecla. Si el panel no tiene fallas y el armado es exitoso, el ![](https://2666022308-files.gitbook.io/~/files/v0/b/gitbook-x-prod.appspot.com/o/spaces%2FZJzpNocHhYVmD43GZobR%2Fuploads%2Fsnb4RDT6mWsXaJUJGA4W%2F18.jpeg?alt=media) LED se encenderá junto con 3 pitidos.

**: Ingrese el código de usuario del Panel de Control o coloque la etiqueta en el sensor del teclado y emitirá un pitido corto. Si el desarme es exitoso, la luz de fondo parpadeará junto con 2 pitidos. (Desarmar siempre requiere un código de usuario del Panel de Control o etiqueta NFC).**: Ingrese cualquiera de los códigos de usuario del Panel de Control y ![](https://2666022308-files.gitbook.io/~/files/v0/b/gitbook-x-prod.appspot.com/o/spaces%2FZJzpNocHhYVmD43GZobR%2Fuploads%2FsBLN76oF0SohkA0Ffv6j%2F19.jpeg?alt=media) tecla. Si el desarmado es exitoso, el LED se encenderá junto con 2 pitidos.

Si hay **Memoria de Alarma,** el LED y el LED de falla se encenderán junto con 5 pitidos.

## ***Sonido de entrada/salida***

* Después de que el Sonido de Entrada/Salida esté habilitado al presionar **1** tecla. **2** tecla al mismo tiempo durante 2 segundos (indicado por un pitido largo), el teclado emitirá pitidos cuando se active el temporizador de Entrada/Salida.
* Después de que el Sonido de Entrada/Salida esté deshabilitado al presionar **1** tecla. **2** tecla al mismo tiempo durante 2 segundos (indicado por dos pitidos cortos), el teclado permanecerá en silencio cuando se active el temporizador de Entrada/Salida.

## ***Condiciones de fallo***

*Cuando el Teclado Remoto está en **MODO DE OPERACIÓN NORMAL,***

1. Cuando existe una condición de falla dentro del Panel de Control, si se utiliza el Teclado para armar el panel, el LED de Falla parpadeará junto con 3 pitidos para indicar la condición de falla.
2. Cuando el Teclado desarma el panel, el LED se encenderá junto con dos pitidos indicando operación normal.
3. Si ingresa el código PIN KP incorrecto 4 veces dentro de 10 minutos en modo de prueba, el KP deshabilitará la función de la tecla durante 1 minuto, y todos los LED parpadearán 3 veces junto con 6 pitidos. Después de 1 minuto, emitirá un pitido largo para indicar que la función de la tecla ha vuelto a la normalidad.
4. Si ingresa el código PIN KP incorrecto 4 veces dentro de 10 minutos al cambiar el modo del sistema, el KP deshabilitará la función de la tecla durante 5 minutos. Después de 5 minutos, el teclado emitirá un pitido largo para indicar que la función de la tecla ha vuelto a la normalidad.

## ***Restablecimiento de fábrica***

Restablecer el Teclado a los valores predeterminados de fábrica restaurará el código PIN del Teclado a 0000 y borrará toda la memoria de aprendizaje del panel.

### ***Restablecer a valores de fábrica:***

Paso 1 Retire las baterías y libere la protección anti-manipulación.

Paso 2 Si se selecciona el método “**Armado/Hogar con código PIN del Panel de Control**” presione y mantenga la **3** tecla mientras inserta la batería nuevamente.

.Si “**Armado/Hogar sin código PIN del Panel de Control**” presione y mantenga la **4** tecla mientras inserta la batería nuevamente.

Paso 3 Continúe presionando la **3** tecla hasta que KP emita 3 pitidos para indicar un restablecimiento exitoso.

.Continúe presionando la tecla 4 hasta que KP emita 4 pitidos para indicar un restablecimiento exitoso.

Paso 4 Suelte la **3** o tecla 4, el proceso de restablecimiento está completo.

* Después del restablecimiento, el código PIN vuelve a los valores predeterminados de fábrica, 0000. El teclado remoto necesitará un nuevo proceso de aprendizaje para comenzar a funcionar.
* Siempre que el Teclado se retire del Panel de Control, también debe restablecerse a valores de fábrica para borrar su memoria del Panel de Control.

## ***Montaje del teclado remoto***

Para montar el teclado remoto:

1. Retire la cubierta frontal.
2. Usando los 2 orificios de montaje de la cubierta trasera como plantilla, marque las posiciones en el lugar más apropiado.
3. Inserte los tacos si va a fijar en una superficie de yeso o ladrillo.
4. Atornille el teclado remoto en los tacos de la pared.
5. Vuelva a colocar la cubierta frontal.
