# VESTA-397

**IRAGS-35-BUS**

## **Detector PIR cu fir BUS și detector de spargere a sticlei**&#x20;

<figure><img src="https://2057535213-files.gitbook.io/~/files/v0/b/gitbook-x-prod.appspot.com/o/spaces%2FZJzpNocHhYVmD43GZobR%2Fuploads%2F5yDlewPhnM0LGI5vEUVg%2Fimage.png?alt=media&#x26;token=764ae83a-8340-435f-8435-08de3298ac70" alt=""><figcaption></figcaption></figure>

### Introducere

IRAGS-35-BUS integrează doi senzori, senzorul de mișcare PIR și detectorul de spargere a sticlei, într-un singur dispozitiv, având detectarea mișcărilor într-o zonă atribuită și semnalizând panoul de control pentru a activa alarma dacă un intrus trece prin câmpul său de detecție, precum și spargerea geamurilor.

PIR-ul este proiectat să ofere o rază tipică de detecție de 12 metri când este montat la o înălțime de 2,5 metri deasupra solului și suportă funcția de imunitate pentru animale pentru a evita alarmele false. Sunetul de înaltă frecvență emis de spargerea sticlei poate fi detectat de detectorul de spargere a sticlei.

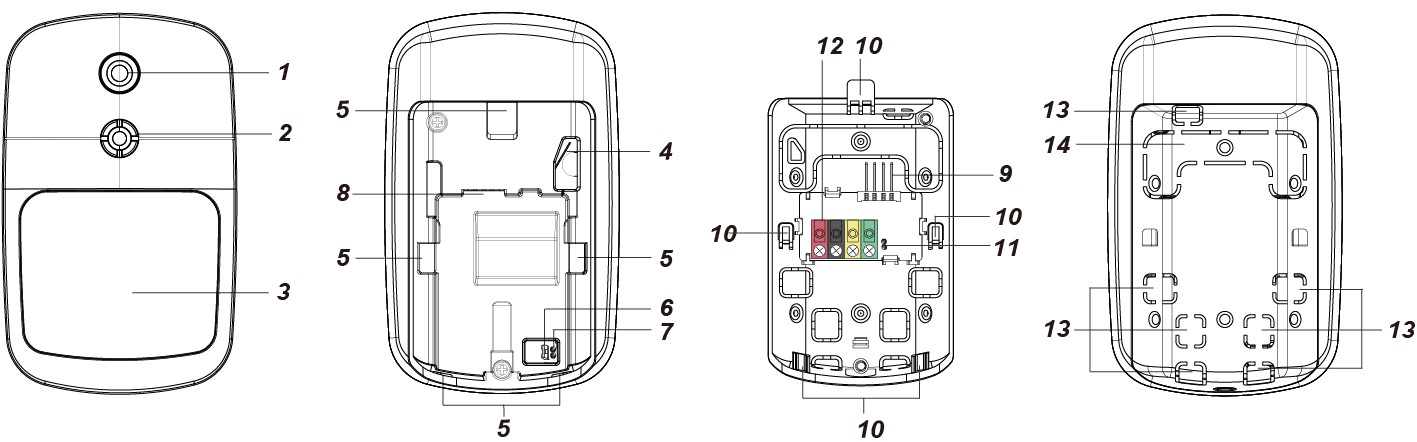

### Identificarea părților

<figure><img src="https://2057535213-files.gitbook.io/~/files/v0/b/gitbook-x-prod.appspot.com/o/spaces%2FZJzpNocHhYVmD43GZobR%2Fuploads%2FlRZ9FxAExNW5AhvMw4vH%2F0.jpeg?alt=media" alt=""><figcaption></figcaption></figure>

### 1 Buton de test / Indicator LED

* Butonul de test este folosit pentru testarea performanței radio și în scopuri de învățare.
* Indicatorul LED este folosit pentru a indica starea sistemului.

### 2 Microfon&#x20;

### 3 Senzor IR&#x20;

### 4 Comutator tamper&#x20;

### 5 Orificii pentru agatatoare&#x20;

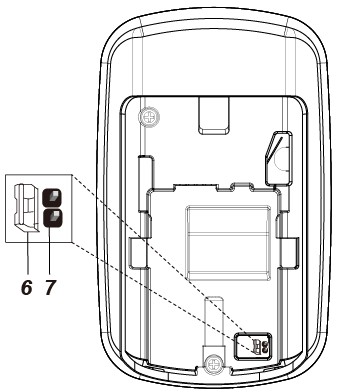

### 6 Comutator jumper pentru activare/dezactivare imunitate pentru animale (JP3)

<figure><img src="https://2057535213-files.gitbook.io/~/files/v0/b/gitbook-x-prod.appspot.com/o/spaces%2FZJzpNocHhYVmD43GZobR%2Fuploads%2FGc3TH0ZLFkbC9eWo3bgX%2F5.jpeg?alt=media" alt=""><figcaption></figcaption></figure>

**Jumper pornit.** Legătura jumper este inserată, conectând cei doi pini

&#x20;**Jumper oprit.** Legătura jumper-ului este îndepărtată sau „**parcat**” pe un singur pin.

* Când este setat pe ON, imunitatea pentru animale de companie este dezactivată (setare implicită din fabrică).
* Când este setat pe OFF, imunitatea pentru animale de companie este activată.

### 7 Comutator jumper pentru creșterea sensibilității (JP4)

* Când este setat pe ON, sensibilitatea de detecție a PIR este ridicată.
* Când este setat pe OFF, sensibilitatea de detecție a PIR este la nivel normal. (setare implicită din fabrică)

### 8 Soclu de conectare pentru șină BUS&#x20;

### 9 Șină BUS&#x20;

### 10 carlige&#x20;

### 11 Comutator jumper pentru rezistor terminal (J3)

Pe fiecare rețea BUS, activați jumper-ele rezistorului terminal la ambele capete (cele două noduri cele mai îndepărtate) pentru a preveni reflecția semnalului și a asigura o comunicare stabilă. Dacă detectorul este unul dintre capete, setați acest comutator jumper pe ON.

* Dacă jumperul este OFF (legătura jumper este îndepărtată sau „parcată” pe un pin), capacitatea de comunicare este la nivel normal.
* Dacă jumperul este ON, capacitatea de comunicare va fi îmbunătățită.

### **12 Terminal BUS**&#x20;

### **13 Orificii pentru cablare BUS**&#x20;

### **14 Zonă detașabilă pentru comutatorul tamper**

## Caracteristici

### Indicator LED

* <mark style="color:roșu;">**LED roșu**</mark>**&#x20;(pentru PIR)**

În modul normal de funcționare, indicatorul LED se va aprinde în următoarele situații:

* Când capacul este deschis și comutatorul de tamper este declanșat
* Când mișcarea este detectată dacă starea de tamper continuă
* Când este detectată mișcare în modul de test
* Când setarea de la distanță din panoul de control este aplicată cu succes. LED-ul nu va clipi dacă tamper-ul PIR este normal și nu este în modul de test.

În modul normal de funcționare, indicatorul LED va clipi de 5 ori când detectorul primește setări de la distanță din panoul de control.

* <mark style="color:portocaliu;">**LED portocaliu**</mark>**&#x20;(pentru detectorul de spargere a sticlei)**
  * LED-ul portocaliu se va aprinde când butonul de test este apăsat.
  * LED-ul portocaliu se va aprinde lent și apoi se va stinge când setarea remote de la Panoul de Control este aplicată cu succes.
  * LED-ul portocaliu se va aprinde când spargerea geamului este detectată în modul de test.

(LED-ul portocaliu nu se aprinde când spargerea geamului este detectată în timpul funcționării normale.)

* <mark style="color:verde;">**LED verde**</mark>**&#x20;(pentru detectorul de spargere a sticlei)**
  * LED-ul verde va clipi rapid când este detectat impactul geamului în modul de test.
  * LED-ul verde va clipi o dată pe secundă în modul de test.

### Alimentare&#x20;

* Când IRAGS-35-BUS este conectat prin cablu la un panou hibrid, alimentarea de 13,5V poate fi furnizată de panoul hibrid.

### Atenție

* Conectarea cablajului senzorului de mișcare PIR ar trebui realizată doar de un tehnician certificat cu cunoștințe și instruire adecvată în echipamente electrice.
* Înainte de instalare sau orice lucrare de întreținere, asigurați-vă că alimentarea a fost deconectată.

### Protecție la manipulare (Tamper)

IRAGS-35-BUS este protejat de un comutator tamper care este apăsat atunci când detectorul este instalat corect. Când IRAGS-35-BUS este scos de pe suprafața de montaj sau când capacul este deschis, comutatorul tamper va fi activat și detectorul va trimite un semnal tamper-deschis către panoul de control pentru a avertiza utilizatorul. Dacă se detectează orice mișcare când comutatorul tamper este deschis, LED-ul pentru PIR se va aprinde.

### Supraveghere

După instalare, IRAGS-35-BUS va transmite automat semnale de supraveghere către panoul de control la intervale aleatoare de 75 de secunde.

### Mod Test

* Prin apăsarea butonului de test, PIR-ul cu fir și detectorul de spargere a sticlei pot fi puse în modul de test pentru **3 minute** pentru a testa transmiterea semnalului PIR precum și pentru a verifica raza de detecție a spargerii sticlei. În modul de test, LED-ul verde va clipi la fiecare secundă.
* În modul de test, dacă este detectată o mișcare, indicatorul LED roșu pentru PIR se va aprinde.
* În modul de test, dacă este detectată spargerea geamului, LED-ul verde va clipi rapid și LED-ul portocaliu se va aprinde.
* Apăsarea din nou a butonului de test în modul de test va extinde durata modului de test cu încă **3 minute**. Modul de test va expira după 3 minute.

### Testarea detectorului de spargere a geamului

Detectorul de spargere a geamului trebuie testat pentru a asigura că poate detecta cu succes spargerea geamului.

![](https://2057535213-files.gitbook.io/~/files/v0/b/gitbook-x-prod.appspot.com/o/spaces%2FZJzpNocHhYVmD43GZobR%2Fuploads%2FPpq6TAz6WWARDUnf8v54%2F11.jpeg?alt=media)

**Unealtă de testare**

Folosiți simulatorul de spargere a geamului FlexGuard FG-701 pentru a crea sunetul de spargere a geamului.

1. Setați comutatoarele de pe FG-701 în modul „FLEX” și „TEST”. Apăsați butonul roșu de pornire.

<figure><img src="https://2057535213-files.gitbook.io/~/files/v0/b/gitbook-x-prod.appspot.com/o/spaces%2FZJzpNocHhYVmD43GZobR%2Fuploads%2FE1Q36MJWcg88V9tt5i1Z%2F12.jpeg?alt=media" alt=""><figcaption></figcaption></figure>

2. Plasați FG-701 la locația dorită de testare pe geam, orientați difuzorul către IRAGS-35-BUS. Închideți acoperirea ferestrei dacă este prezentă.
3. Loviti geamul cu o unealtă amortizată pentru a crea un sunet de impact asupra geamului. Când FG-701 detectează sunetul de impact, va emite un sunet de spargere a geamului.&#x20;

**Testarea detectorului de spargere a geamului**

Plasați detectorul la locația dorită de instalare. Asigurați-vă că nivelul de sensibilitate este ajustat în funcție de raza de detecție. Pentru detecție optimă, IRAGS-35-BUS ar trebui să fie orientat spre ferestre pentru a monitoriza spargerea sticlei.

1. Apăsați butonul de test o dată, iar dispozitivul va intra în modul de test pentru 5 minute. LED-ul verde va clipi încet.
2. Apăsați butonul roșu de start de pe FG-701. În termen de 8 secunde după apăsarea butonului, loviți geamul cu o unealtă amortizată pentru a crea un sunet de impact. FG-701 va produce o rafală de sunet de spargere a geamului.
3. IRAGS-35-BUS va fi activat dacă atât lovitura pe sticlă, cât și sunetele de spargere a sticlei sunt recepționate corect. LED-ul verde va clipi rapid iar LED-ul portocaliu se va aprinde. Un semnal de spargere a sticlei va fi trimis către panoul de control.

{% hint style="warning" %}
Notă:

După ce butonul roșu de start de pe FG-701 este apăsat, dacă nu se efectuează nicio acțiune de lovire în termen de 8 secunde, simulatorul se va opri automat. Va trebui să apăsați din nou butonul roșu de start pentru a relua testarea.
{% endhint %}

### Grosimea geamului

Sticlă float: 3 mm până la 6,4 mm (1/8 până la 1/4”)

Sticlă securizată: 2,4 mm până la 6,4 mm (3/32 până la 1/4”)

Sticlă cu sârmă: 3,2 mm până la 6,4 mm (1/8 până la 1/4”)

Sticlă laminată: 3,2 mm până la 6,4 mm (1/8 până la 1/4”)

### Funcția de dublă detecție

* Senzorul de mișcare PIR dispune de funcția de dublă detecție care îmbunătățește acuratețea detecției.
* Când funcția este activată, senzorul de mișcare PIR va declanșa alarma numai dacă sunt detectate două mișcări consecutive într-o perioadă specificată de timp (5 secunde, 10 secunde, 15 secunde, programabile din panoul de control).
* Dacă funcția de dublă detecție este dezactivată, senzorul PIR va declanșa instantaneu o alarmă la detectarea oricărei mișcări.
* Pentru a ajusta timpul de dublă detecție sau pentru a dezactiva complet această funcție, consultați secțiunea Configurare de la distanță.

### Temporizator de repaus

* Senzorul de mișcare PIR are o „perioadă de repaus” automată de o durată specificată după transmiterea unui eveniment de alarmă.
* În timpul perioadei de repaus, senzorul de mișcare PIR nu va retransmite o alarmă. Abia după expirarea perioadei de repaus senzorul PIR va relua trimiterea de alarme, declanșate de o mișcare sau de două mișcări când funcția Dublă Detecție este activată.
* Temporizatorul de repaus poate fi ajustat de la distanță la 10 secunde, 20 secunde, 30 secunde, 60 secunde, 90 secunde, 120 secunde, 180 secunde sau dezactivat complet. Vă rugăm să consultați secțiunea Configurare de la distanță pentru detalii.

### Funcția de imunitate la animale PIR

IRAGS-35-BUS suportă funcția de imunitate pentru animale și nu va detecta animale de până la 25 kg pentru a minimiza situațiile de alarme false.

Funcția de imunitate pentru animale poate fi activată sau dezactivată prin setarea poziției comutatorului jumper pentru imunitate animale (JP3). Când comutatorul jumper (JP3) este setat pe ON, imunitatea pentru animale este dezactivată (setare din fabrică). Când comutatorul jumper (JP3) este setat pe OFF, imunitatea pentru animale este activată. Funcția de imunitate pentru animale poate fi de asemenea ajustată prin setare la distanță așa cum este descris în ***Setare la distanță*** secțiunea de mai jos.

### Setarea sensibilității

* **Pentru senzorul de mișcare PIR**

Puteți folosi comutatorul jumper pentru creșterea sensibilității (JP4) pentru a crește sensibilitatea de detecție a PIR-ului.

Pentru a crește sensibilitatea de detecție, setați JP4 pe ON. Pentru a menține sensibilitatea normală de detecție, setați JP4 pe OFF (Implicit). Sensibilitatea pentru PIR poate fi de asemenea ajustată prin setare la distanță așa cum este descris în ***Setare la distanță*** secțiunea de mai jos.

* **Pentru detectorul de spargere a geamului**

Sensibilitatea pentru detectorul de spargere a geamului poate fi ajustată doar pe pagina web a Panoului de Control. Vă rugăm să consultați ***Setare la distanță*** secțiunea de mai jos.

Ajustarea sensibilității va modifica raza de detecție. Detectorul va trimite semnale de alarmă către Panoul de Control conform diferitelor niveluri de sensibilitate setate în Panoul de Control. Nivelurile de sensibilitate includ maxim, mediu, scăzut și minim. Sensibilitatea este setată la Maximum (ridicat) implicit.

| **Sensibilitate** | **Raza de detecție** |
| ----------------- | -------------------- |
| Maxim (Ridicat)   | 8m                   |
| Mediu (Med.)      | 5m                   |
| Scăzut (Low)      | 3m                   |
| Minim (Lower)     | 1,5m                 |

### Detecție flex & audio

* Detectorul de spargere a geamului dispune de detecția sunetului de joasă frecvență pentru impactul asupra geamului (flex) precum și a sunetului de înaltă frecvență pentru spargerea geamului (audio).
* În mod normal detectorul de spargere a geamului va declanșa o alarmă când detectează impactul asupra geamului urmat de spargerea acestuia.
* Dacă dezactivați detecția flex pentru impactul geamului, detectorul de spargere va declanșa o alarmă imediat ce detectează un sunet de înaltă frecvență.

{% hint style="warning" %}
Notă:

Dezactivarea detecției flex pentru impactul geamului va crește posibilitatea alarmelor false din cauza sunetelor de mediu.
{% endhint %}

* &#x20;Dacă atât detecția Flex, cât și cea Audio sunt dezactivate, detectorul de spargere a geamului este, în esență, oprit.

### Setare la distanță

* **Pentru senzorul de mișcare PIR**

Când PIR-ul este alimentat, funcția sa de imunitate pentru animale și sensibilitatea sunt determinate prin ajustarea setărilor JP3 și JP4 sau prin schimbarea de la distanță a setărilor de imunitate pentru animale și sensibilitate din panoul de control. Setările la distanță vor suprascrie setările jumper. **Pagina web a Panoului de Control**

1. Pe pagina web locală a Panoului, accesați pagina Edit Device făcând clic pe „Edit” a înregistrării IR.
2. Introduceți configurația senzorului de mișcare PIR (4 hex) în secțiunea Setare Senzor. Faceți clic pe OK pentru a confirma.

<figure><img src="https://2057535213-files.gitbook.io/~/files/v0/b/gitbook-x-prod.appspot.com/o/spaces%2FZJzpNocHhYVmD43GZobR%2Fuploads%2FGbcISUjHXtPYvPe8xkZV%2F13.jpeg?alt=media" alt=""><figcaption></figcaption></figure>

3. Vă rugăm să consultați tabelul de mai jos pentru detalii de configurare. De exemplu, dacă doriți să configurați următoarea setare, *Imunitate pentru animale de companie **activat**, **Ridicat** Sensibilitate, Timp Dublă Detecție **5 secunde**, Temporizator de repaus **10 secunde***, vă rugăm să introduceți ***0311 (hex)***.

![](https://2057535213-files.gitbook.io/~/files/v0/b/gitbook-x-prod.appspot.com/o/spaces%2FZJzpNocHhYVmD43GZobR%2Fuploads%2F6kP0JiowqKcdcr9PbH2j%2F14.png?alt=media)

<figure><img src="https://2057535213-files.gitbook.io/~/files/v0/b/gitbook-x-prod.appspot.com/o/spaces%2FZJzpNocHhYVmD43GZobR%2Fuploads%2Ft5Y5ZZjv3WQ1aEHFGWm7%2Fimage.png?alt=media&#x26;token=e92324b4-065e-4f1a-92b3-4a6fe860a2df" alt=""><figcaption></figcaption></figure>

<figure><img src="https://2057535213-files.gitbook.io/~/files/v0/b/gitbook-x-prod.appspot.com/o/spaces%2FZJzpNocHhYVmD43GZobR%2Fuploads%2FJiXziEkFvzroml8ukftD%2Fimage.png?alt=media&#x26;token=80ba8265-269a-44ee-8478-914b392cf574" alt=""><figcaption></figcaption></figure>

* **Pentru detectorul de spargere a geamului**

Funcțiile pentru detectorul de spargere a geamului pot fi setate doar pe pagina web a Panoului de Control. Funcțiile configurabile sunt audio (detecție de înaltă frecvență pentru sunetul de spargere), flex (detecție de joasă frecvență pentru sunetul de impact) și sensibilitate.

**Pagina web a Panoului de Control**

1. Faceți clic pe „Editare” pentru intrarea Glass pe pagina web a Panoului de Control.
2. Apăsați butonul de test o dată și apoi va fi afișată secțiunea Setare Senzor.

<figure><img src="https://2057535213-files.gitbook.io/~/files/v0/b/gitbook-x-prod.appspot.com/o/spaces%2FZJzpNocHhYVmD43GZobR%2Fuploads%2FezMepXZwnWmUDjmajGR8%2F15.jpeg?alt=media" alt=""><figcaption></figcaption></figure>

3. Completați valoarea de configurare conform tabelului de mai jos și faceți clic pe OK pentru a confirma.

LED-ul portocaliu se va aprinde treptat și apoi se va stinge, indicând că comanda de programare din panoul de control a fost setată cu succes pentru detectorul de spargere a sticlei.

| **Configurare ACGS** | **Audio (Spargere geam)**         | **Flex (Impact geam)** | **Sensibilitate** |
| -------------------- | --------------------------------- | ---------------------- | ----------------- |
| 01xx                 | Dezactivare (Detector ACGS oprit) |                        |                   |
| 0000                 | Activare                          | Activare               | Mai jos           |
| 0001                 | Activare                          | Activare               | Scăzut            |
| 0002                 | Activare                          | Activare               | Mediu             |
| 0003 (Implicit)      | Activare                          | Activare               | Ridicat           |
| 0008                 | Activare                          | Dezactivare            | Mai jos           |
| 0009                 | Activare                          | Dezactivare            | Scăzut            |
| 000A                 | Activare                          | Dezactivare            | Mediu             |
| 000B                 | Activare                          | Dezactivare            | Ridicat           |

{% hint style="warning" %}
Notă:

&#x20;Dezactivarea detecției flex pentru impactul geamului va crește posibilitatea alarmelor false din cauza sunetelor de mediu.
{% endhint %}

### Cablarea IRAGS-35-BUS

* Înainte de a conecta senzorul PIR de mișcare la magistrala sistemului, vă rugăm să opriți alimentarea.
* Pentru a facilita conexiunile cablurilor, blocurile terminale de pe fiecare modul al sistemului BUS sunt codificate pe culori.

<figure><img src="https://2057535213-files.gitbook.io/~/files/v0/b/gitbook-x-prod.appspot.com/o/spaces%2FZJzpNocHhYVmD43GZobR%2Fuploads%2F71T8jVdnKYZRHa4pgXMF%2Fimage.png?alt=media&#x26;token=cc375bf0-7eb9-4c59-8428-4df3a7c9aa69" alt=""><figcaption></figcaption></figure>

* Pentru o comunicare optimă pe rețeaua BUS, activați jumper-ele rezistorului terminal numai la ambele capete (cele două noduri cele mai îndepărtate) pentru a preveni reflecția semnalului și a îmbunătăți stabilitatea comunicației. Nu activați jumper-ele pe niciun dispozitiv BUS intermediar --- doar cele două capete trebuie să le aibă activate.

{% hint style="warning" %}
Notă:

* Designul detașabil al blocurilor terminale BUS îmbunătățește eficiența instalării. Înainte de cablare, puteți îndepărta blocurile terminale de pe placa PCB pentru ușurință în utilizare și le puteți conecta din nou după cablare.

* După deconectarea terminalului, la reinstalarea terminalului pe placă, asigurați-vă că instalați terminalul în aceeași direcție pentru a evita riscuri potențiale.
  {% endhint %}

* După ce firele sunt conectate și bornele terminale sunt înfipte în bază, repoziționați dispozitivul pe bază și apăsați-l în jos astfel încât șinele BUS de pe bază să fie bine conectate la soclul de conectare de pe dispozitiv pentru ca terminalul BUS să funcționeze.

* Conexiunile incorecte vor duce la defectare sau funcționare necorespunzătoare. Inspectați cablajul și asigurați-vă de conexiuni corecte înainte de a aplica alimentarea.

![](https://2057535213-files.gitbook.io/~/files/v0/b/gitbook-x-prod.appspot.com/o/spaces%2FZJzpNocHhYVmD43GZobR%2Fuploads%2FSYsoeZRzdKoqvhvNUrUQ%2F17.jpeg?alt=media)

### Începeți

Vă rugăm să urmați pașii de mai jos pentru a învăța dispozitivul în Panoul Hibrid. **Pasul 1** Conectați dispozitivul la panou. Apoi porniți panoul.

**Pasul 2** Pe pagina web a panoului, faceți clic „**Învățare**” pentru a intra în pagina de învățare.

**Pasul 3** Faceți clic „**Start**” pentru a intra în modul de învățare.

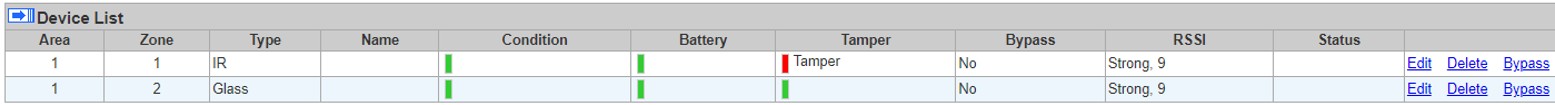

**Pasul 4** Faceți clic „**Adaugă**” pentru a include dispozitivul în Panou.

 IRAGS-35-BUS va fi recunoscut ca două dispozitive separate (adică PIR și detector de spargere a sticlei), ocupând două zone după ce a fost înregistrat în panoul de control.

<figure><img src="https://2057535213-files.gitbook.io/~/files/v0/b/gitbook-x-prod.appspot.com/o/spaces%2FZJzpNocHhYVmD43GZobR%2Fuploads%2F268HXq9FQdDwBT6hCuFv%2F18.jpeg?alt=media" alt=""><figcaption></figcaption></figure>

Pasul 5. Dacă dispozitivul este învățat cu succes în Panou, acesta va fi afișat în secțiunea „Dispozitive Învățate”.

### Identificare

Funcția „**Identificare**” este folosită pentru a localiza un dispozitiv BUS specific în sistemul cablat BUS. Această funcție este utilă pentru a deosebi care dispozitiv este care, în special într-o instalație mare unde sunt incluse numeroase dispozitive BUS.

Pentru a localiza PIR-ul cu fir și detectorul de spargere a sticlei în sistemul BUS:

**Pasul 1** Pe pagina web a panoului hibrid, faceți clic pe „Identificare” din lista de dispozitive după intrarea coloanei dispozitivului IR sau Glass.

**Pasul 2** Dacă PIR-ul cu fir și detectorul de spargere a sticlei primesc semnalul de la panoul hibrid, pagina web va afișa un mesaj de succes iar indicatorul LED al detectorului va clipi de 10 ori pentru a indica utilizatorului locația acestuia.

{% hint style="warning" %}
Notă:

Dacă pe pagina web apare un mesaj de timeout, înseamnă că PIR-ul cu fir și detectorul de spargere a sticlei nu a primit semnalul de la panou.

Vă rugăm să verificați dacă IRAGS-35-BUS este conectat corect la panou în cadrul unei distanțe de cablare adecvate.
{% endhint %}

### Mod Walk Test

* Pentru a vă asigura că PIR-ul cu fir și detectorul de spargere a sticlei pot comunica cu panoul după ce au fost înregistrați, plasați panoul de control în modul Walk Test și apăsați butonul de test de pe IRAGS-35-BUS pentru a transmite un semnal de test către panou.
* Când panoul primește semnalul de test, acesta va emite un bip și va afișa informațiile despre PIR-ul cu fir și detectorul de spargere a sticlei corespunzător în partea de sus a listei de dispozitive.

{% hint style="warning" %}
Notă:

Dacă nu există răspuns din partea Panoului după apăsarea butonului de test, înseamnă că Panoul nu a primit semnalul de test de la dispozitiv.

Vă rugăm să verificați dacă IRAGS-35-BUS este conectat corect la panou în cadrul unei distanțe de cablare adecvate
{% endhint %}

### Resetare la setările din fabrică

PIR-ul și detectorul de spargere a sticlei pot fi resetate la setările din fabrică pentru imunitatea la animale și sensibilitatea implicite bazate pe setările JP3 și JP4. Urmați pașii de mai jos pentru a continua.

**Pasul 1** Deconectați alimentarea detectorului prin deconectarea sursei de alimentare de la panoul de control.

**Pasul 2** Apăsați și mențineți apăsat butonul de test al detectorului, apoi porniți panoul. Continuați să mențineți butonul de test până când LED-ul clipeste de 5 ori. Resetarea la fabrică este completă.

## Instalare

### Ghid de instalare

* Când detectorul este montat la o înălțime de 2,3-2,5 metri deasupra solului, raza de detecție a PIR-ului este de până la 12 metri.
* Pentru detectarea optimă a spargerii geamului, detectorul ar trebui să fie orientat spre fereastră pentru a monitoriza spargerea geamului.
* Când funcția de imunitate pentru animale este activată, PIR-ul nu va detecta animalele de până la 25 kg când este montat la înălțimea de 2,3-2,5 metri deasupra solului. Dacă este necesar, puteți ajusta înălțimea PIR-ului în funcție de mărimea animalului dumneavoastră pentru performanță optimă a imunității. O locație de instalare mai înaltă va oferi un spațiu mai mare imun la animale, dar va mări punctul mort sub PIR.
* După ce locul de instalare este selectat, apăsați Butonul de Test pentru a intra în Modul de Test. Mergeți pe jos în jurul zonei protejate observând când se aprinde LED-ul și verificați dacă acoperirea de detecție este adecvată.
* Când acoperirea de detecție este considerată satisfăcătoare, urmați pașii descriși în ***Metoda de montaj*** secțiunea de mai jos pentru a monta detectorul.

<figure><img src="https://2057535213-files.gitbook.io/~/files/v0/b/gitbook-x-prod.appspot.com/o/spaces%2FZJzpNocHhYVmD43GZobR%2Fuploads%2FUriFhzsQlspzfjIUViVP%2Fimage.png?alt=media&#x26;token=74335180-4542-4da6-af38-c915085e8fc2" alt=""><figcaption></figcaption></figure>

### Metoda de montaj

* Detectorul este proiectat pentru a fi montat fie pe o suprafață plană, fie într-un colț.
* Baza are zone prefrezate unde plasticul este mai subțire și poate fi rupt pentru montaj (FIG. 1).
* Cinci orificii de prindere de pe dispozitiv sunt pentru agățarea dispozitivului de bază (FIG. 2) în timpul instalării.

<figure><img src="https://2057535213-files.gitbook.io/~/files/v0/b/gitbook-x-prod.appspot.com/o/spaces%2FZJzpNocHhYVmD43GZobR%2Fuploads%2Foh4h7GXn2cM1uIq2zWOT%2Fimage.png?alt=media&#x26;token=5589a9f5-0107-424f-821a-e3230a6ffdb6" alt=""><figcaption></figcaption></figure>

**Montaj pe suprafață:**

1. Slăbiți șurubul de fixare de jos și detașați dispozitivul de bază glisând dispozitivul în sus și trăgând dispozitivul și baza unul față de celălalt.

<figure><img src="https://2057535213-files.gitbook.io/~/files/v0/b/gitbook-x-prod.appspot.com/o/spaces%2FZJzpNocHhYVmD43GZobR%2Fuploads%2FXeNM2q9uA8clI88uHtij%2Fimage.png?alt=media&#x26;token=d38aac6a-65c0-4840-8781-574679b2458f" alt=""><figcaption></figcaption></figure>

2. Străpungeți cele două zone prefrezate de fixare pe suprafață din interiorul bazei; folosiți orificiile ca șablon și găuriți orificii în suprafața pe care urmează să o montați.
3. (Opțional) Introduceți diblurile dacă dispozitivul urmează să fie fixat pe tencuială sau cărămidă.

<figure><img src="https://2057535213-files.gitbook.io/~/files/v0/b/gitbook-x-prod.appspot.com/o/spaces%2FZJzpNocHhYVmD43GZobR%2Fuploads%2FSWO5ZhENF3NoMn8lSIBb%2Fimage.png?alt=media&#x26;token=19a3dd37-d696-403f-9132-db4c43146a3e" alt=""><figcaption></figcaption></figure>

4. Agățați dispozitivul pe bază și apăsați dispozitivul contra bazei.

<figure><img src="https://2057535213-files.gitbook.io/~/files/v0/b/gitbook-x-prod.appspot.com/o/spaces%2FZJzpNocHhYVmD43GZobR%2Fuploads%2F3eZYjcGgtlmQHdPKJTMS%2Fimage.png?alt=media&#x26;token=453bc67f-1015-411e-805d-6fc88fab4a99" alt=""><figcaption></figcaption></figure>

5. Apăsați dispozitivul în jos și strângeți șurubul de fixare de jos pentru a fixa ferm dispozitivul pe bază.

<br>

<figure><img src="https://2057535213-files.gitbook.io/~/files/v0/b/gitbook-x-prod.appspot.com/o/spaces%2FZJzpNocHhYVmD43GZobR%2Fuploads%2FRXvPJi3yFS3TwIfsOGN5%2Fimage.png?alt=media&#x26;token=3b51a184-a1e1-413f-8928-b7fd21311c21" alt=""><figcaption></figcaption></figure>

**Montaj în colț:**

1\) Slăbiți șurubul de fixare de jos și detașați dispozitivul de bază glisând dispozitivul în sus și trăgând dispozitivul și baza unul față de celălalt.

<figure><img src="https://2057535213-files.gitbook.io/~/files/v0/b/gitbook-x-prod.appspot.com/o/spaces%2FZJzpNocHhYVmD43GZobR%2Fuploads%2F3r82s2PCN6oCzQxk3Kk4%2Fimage.png?alt=media&#x26;token=f39859be-39b3-4b19-93e3-f7f7de0d88fe" alt=""><figcaption></figcaption></figure>

2. Străpungeți cele două zone prefrezate de fixare pe suprafață din interiorul bazei; folosiți orificiile ca șablon și găuriți orificii în suprafața pe care urmează să o montați.
3. (Opțional) Introduceți diblurile dacă dispozitivul urmează să fie fixat pe tencuială sau cărămidă.

<figure><img src="https://2057535213-files.gitbook.io/~/files/v0/b/gitbook-x-prod.appspot.com/o/spaces%2FZJzpNocHhYVmD43GZobR%2Fuploads%2FglMStDtHkns0Aawh8ix7%2Fimage.png?alt=media&#x26;token=5e260561-2327-42c9-8949-ed4c27697a26" alt=""><figcaption></figcaption></figure>

&#x20;&#x20;

4. Apăsați dispozitivul în jos și strângeți șurubul de fixare de jos pentru a fixa ferm dispozitivul pe bază.

<figure><img src="https://2057535213-files.gitbook.io/~/files/v0/b/gitbook-x-prod.appspot.com/o/spaces%2FZJzpNocHhYVmD43GZobR%2Fuploads%2FnrBQABMnjWcwgYiqaR8t%2Fimage.png?alt=media&#x26;token=883b548a-1a67-43ed-8177-1935d93c6f09" alt=""><figcaption></figcaption></figure>

5. Agățați dispozitivul pe bază și apăsați dispozitivul contra bazei.

<figure><img src="https://2057535213-files.gitbook.io/~/files/v0/b/gitbook-x-prod.appspot.com/o/spaces%2FZJzpNocHhYVmD43GZobR%2Fuploads%2FYs2RCdgJavqvyxSqhn2N%2Fimage.png?alt=media&#x26;token=33934315-f22a-4893-b744-8c7eeb251673" alt=""><figcaption></figcaption></figure>

6. Apăsați dispozitivul în jos și strângeți șurubul de fixare de jos pentru a fixa ferm dispozitivul pe bază.

### Recomandări pentru instalare

**Se recomandă instalarea PIR-ului cu fir și a detectorului de spargere a sticlei în următoarele locații:**

* Îndreptați-l spre fereastră și montați-l la o înălțime de 2,3-2,5 metri pentru cea mai bună performanță.
* Evitați locațiile sau scările unde animalele nu pot ajunge în zona de detecție decât urcând pe mobilier sau alte obiecte.
* La o poziție astfel încât un intrus s-ar deplasa în mod normal prin câmpul vizual al PIR de la o parte la alta.&#x20;
* Într-un colț pentru a oferi cea mai largă vizibilitate.
* La o poziție unde câmpul său vizual nu va fi obstrucționat de ex., perdele, ornamente etc.
* Departe de surse de sunet precum difuzoare, aparate de aer condiționat sau motoare.
* Cât mai departe de ferestre sau uși pentru a evita interferențele sonore externe.

&#x20;**Limitări**

<figure><img src="https://2057535213-files.gitbook.io/~/files/v0/b/gitbook-x-prod.appspot.com/o/spaces%2FZJzpNocHhYVmD43GZobR%2Fuploads%2FLUIdK9dI7Ni7bc8rTDXR%2Fimage.png?alt=media&#x26;token=305c828e-a2dc-4dc5-afe9-c068961bf7d1" alt=""><figcaption></figcaption></figure>
