# VESTA-153

**KPT-23N, KPT-23N-F1**

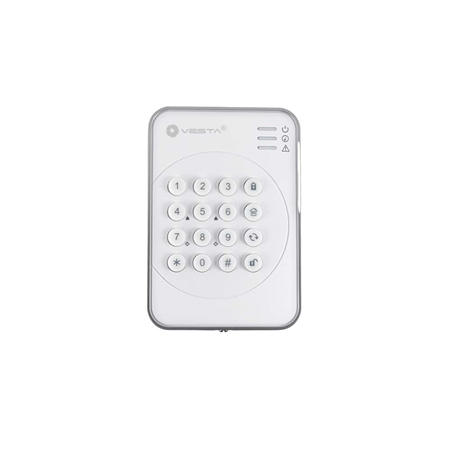

## **TASTATURĂ LA DISTANȚĂ cu etichetă NFC**

<figure><img src="https://2057535213-files.gitbook.io/~/files/v0/b/gitbook-x-prod.appspot.com/o/spaces%2FZJzpNocHhYVmD43GZobR%2Fuploads%2FCfcIMnVKX8EhHyAY98Ex%2Fimage.png?alt=media&#x26;token=44dd58fe-d92d-4664-89cc-4a9fe27f2a89" alt=""><figcaption></figcaption></figure>

## ***Identificarea părților***

![](https://2057535213-files.gitbook.io/~/files/v0/b/gitbook-x-prod.appspot.com/o/spaces%2FZJzpNocHhYVmD43GZobR%2Fuploads%2Fd775ec2VQymQV9AHDBLX%2F0.jpeg?alt=media)

1. **LED activ**
2. **LED de stare**
3. **LED afișare defecțiune**
4. <img src="https://2057535213-files.gitbook.io/~/files/v0/b/gitbook-x-prod.appspot.com/o/spaces%2FZJzpNocHhYVmD43GZobR%2Fuploads%2FqSGmTIJrGOU37sSll90w%2Fimage.png?alt=media&#x26;token=d68dff83-0ad2-43c0-a30c-0c7384bb2f94" alt="" data-size="line"> **Tastă Armare**
5. <img src="https://2057535213-files.gitbook.io/~/files/v0/b/gitbook-x-prod.appspot.com/o/spaces%2FZJzpNocHhYVmD43GZobR%2Fuploads%2F0FgNOKgNO8ufp3VQq60V%2Fimage.png?alt=media&#x26;token=e89c4ffc-b098-4b21-ba07-1ebfcb191486" alt="" data-size="line"> **Tastă Acasă**
6. &#x20; <img src="https://2057535213-files.gitbook.io/~/files/v0/b/gitbook-x-prod.appspot.com/o/spaces%2FZJzpNocHhYVmD43GZobR%2Fuploads%2FV14UGCHzZiFPetxig5dg%2Fimage.png?alt=media&#x26;token=716acdbc-f32f-4831-8a07-37a34c00c064" alt="" data-size="line"> **Tastă**

   Verificați starea panoului de control
7. <img src="https://2057535213-files.gitbook.io/~/files/v0/b/gitbook-x-prod.appspot.com/o/spaces%2FZJzpNocHhYVmD43GZobR%2Fuploads%2FELDZDGKHqdbKaLIh0szZ%2Fimage.png?alt=media&#x26;token=2e402b09-9f8c-4199-bab9-0f88514d3be4" alt="" data-size="line"> **Tastă Dezarmare**

   pentru a reveni cu un pas înapoi
8. &#x20;<img src="https://2057535213-files.gitbook.io/~/files/v0/b/gitbook-x-prod.appspot.com/o/spaces%2FZJzpNocHhYVmD43GZobR%2Fuploads%2FxsD1caALhQRc15NiH7GD%2Fimage.png?alt=media&#x26;token=2a50f050-a5b4-4872-97d8-e37241381eec" alt="" data-size="line">**Tastă**
9. &#x20;<img src="https://2057535213-files.gitbook.io/~/files/v0/b/gitbook-x-prod.appspot.com/o/spaces%2FZJzpNocHhYVmD43GZobR%2Fuploads%2FVc8idC3aZuZhPeCVvihY%2Fimage.png?alt=media&#x26;token=bb328a1a-821f-4900-a935-9dd7f0b1765a" alt="" data-size="line">**tasta**&#x20;
10. &#x20;**Trimite codul de învățare**

    Apăsați simultan tastele # și \* pentru a trimite codul de învățare
11. **Alarmă medicală (dacă este activată)**

    Apăsați simultan 7 și 9 pentru a declanșa alarma medicală
12. **Alarmă de incendiu (dacă este activată)**

    Apăsați simultan 4 și 6 pentru a declanșa alarma de incendiu
13. **Alarmă panică (dacă este activată)**

    Apăsați simultan 1 și 3 pentru a declanșa alarma de panică
14. **Izolator de baterie**
15. **Găuri de montare**
16. &#x20;**Comutator anti-manipulare**

{% hint style="info" %}

* Se va auzi un scurt bip la apăsarea tastei pentru a indica faptul că tasta apăsată este validă.
* Vor suna 4 bipuri continue indicând o greșeală și utilizatorul trebuie să repete procesul din nou.
  {% endhint %}

### ***Indicator LED***

#### ***LED activ (Albastru/Chihlimbar)*****:**

* LED albastru aprins 5 secunde: sistemul este în **Mod de funcționare normal.**
* LED albastru clipind timp de 5 secunde: **baterie descărcată în Mod de funcționare normal**.
* LED chihlimbar aprins: sistemul este în **Mod Test**.
* LED chihlimbar clipind: **baterie descărcată în Mod de test**.

{% hint style="info" %}

* Tastatura la distanță va intra în modul de repaus când este inactivă și va opri toate LED-urile. După orice apăsare de tastă, LED-ul activ albastru se va aprinde timp de 5 secunde, indicând că tastatura la distanță este activă.
* LED-ul activ albastru se va stinge după finalizarea cu succes a unei secvențe valide de apăsări de taste sau când pauza dintre apăsări depășește 5 secunde.
* Când LED-ul activ albastru se stinge înainte de finalizarea unei secvențe valide de taste, tastele introduse anterior sunt ignorate.
  {% endhint %}

#### ***LED de stare (Albastru/Roșu):***

* LED roșu aprins: sistemul este în **Mod Plecare**
* LED roșu clipind: sistemul este în **Mod Acasă**.
* LED albastru aprins: activarea **Mod Dezarmat**.
* LED albastru clipind: eșec din următoarele motive:
  * Nicio răspuns trimis de panoul de control în termen de 4 secunde.
  * Codul PIN a fost incorect.
  * Cerere pentru **Acasă** mod în timpul **Armare** mod.
  * Cerere pentru **Armare forțată**.

#### ***LED defecțiune (Chihlimbar)*****:**

* Clipire: defecțiune a sistemului (manipulare panou, defecțiune AC, manipulare senzor, senzor defect, ușă deschisă)

### ***Alimentare***

* Tastatura la distanță folosește o baterie litiu de 3V, CR2, ca sursă de alimentare.
* Tastatura la distanță poate de asemenea detecta starea bateriei. Dacă tensiunea bateriei este scăzută, LED-ul activ va clipi (**Amber** în **Mod test** sau **Albastru** în **Mod normal**) în timpul funcționării. Semnalul de baterie descărcată va fi trimis împreună cu transmisia regulată către Panoul de Control pentru a afișa starea corespunzător.
* Înainte de expediere, bateria este preinstalată din fabrică.

### ***Funcție de economisire a energiei***

* Când este inactivă, tastatura remote este în **mod** Stand-by **și nu consumă energie. Se va activa și** timp de 5 secunde când se apasă orice tastă.
* După 5 secunde de inactivitate a tastelor, alimentarea se închide și revine la**la modul Stand-by** mod.
* La finalizarea unei comenzi, alimentarea se oprește și tastatura la distanță revine la **mod** mod.

### ***Mod Test***

* Tastatura la distanță poate fi pusă în Mod test prin introducerea codului PIN (implicit: **0000**) urmat de tasta ＊. LED-ul activ **Amber** se aprinde împreună cu un semnal sonor lung.
* Pentru a ieși din Mod test, apăsați <img src="https://2057535213-files.gitbook.io/~/files/v0/b/gitbook-x-prod.appspot.com/o/spaces%2FZJzpNocHhYVmD43GZobR%2Fuploads%2FaM4LC9C0tlqfAz3z8Sme%2Fimage.png?alt=media&#x26;token=b4ef2991-3ed0-4ee5-9a10-9fd2aff2190e" alt="" data-size="line"> tasta **Dacă introduceți un cod PIN incorect de 4 cifre, tastatura remote va emite 4 bipuri.**, tastatura la distanță va emite un semnal sonor lung și LED-ul activ se va schimba de la **Amber** la Albastru, revine la **mod** mod. Altfel, tastatura la distanță va ieși automat din Mod test după 5 minute și va reveni la **Mod așteptare.**

{% hint style="info" %}

* Modul Test este util pentru a evita alarma de manipulare a tastaturii la distanță la instalare, înlocuirea bateriilor descărcate sau mutarea pe un alt loc de montaj.
* Când tastatura la distanță este în Mod test, aceasta funcționează ca **și nu consumă energie. Se va activa și** condiție astfel NU se va deconecta după 5 secunde.
  {% endhint %}

#### ***În Mod test, următoarele funcții pot fi activate:***

* de două ori **1** tasta — pentru a intra în modul Învățare NFC. KPT-23N va emite un semnal sonor lung și LED-ul 2 roșu se va aprinde pentru a indica. (Pentru a ieși din modul Învățare NFC, apăsați <img src="https://2057535213-files.gitbook.io/~/files/v0/b/gitbook-x-prod.appspot.com/o/spaces%2FZJzpNocHhYVmD43GZobR%2Fuploads%2FNvoQfcXFZmYedfSsDJ55%2Fimage.png?alt=media&#x26;token=6119b1c5-ea08-4bbe-8eca-930d7e0cebc9" alt="" data-size="line"> pentru a reveni la Mod test.)
* de două ori **7** tasta — pentru a transmite semnalul de învățare al tastaturii la distanță. (Dacă KPT-23N, va emite 3 bipuri pentru a indica că a fost învățat în Panou.)
* Apăsați tasta ＊ apoi **2** tasta — pentru a activa funcția Alarmă Panicã cu două taste
* de două ori **3** tasta — pentru a activa funcția Alarmă Incendiu cu două taste
* de două ori **4** tasta — pentru a activa funcția Alarmă Medicală cu două taste
* de două ori **6** tasta — pentru a schimba codul PIN
  * tasta — pentru a activa funcția Alarmă Medicală cu două taste (7+9) **tasta — pentru a dezactiva toate funcțiile cu două taste (bip lung). (** Cod PIN și apoi apăsați <img src="https://2057535213-files.gitbook.io/~/files/v0/b/gitbook-x-prod.appspot.com/o/spaces%2FZJzpNocHhYVmD43GZobR%2Fuploads%2FGrEk1L31nPDVZJy6NpFa%2Fimage.png?alt=media&#x26;token=ca7b04fa-b080-4327-bc94-f51c0042c0cb" alt="" data-size="line">tasta
  * tasta — pentru a activa funcția Alarmă Medicală cu două taste (7+9) **Introduceți** Cod PIN de 4 cifre și apoi apăsați **#** tasta
* de două ori **5** tasta — pentru a dezactiva toate funcțiile cu două taste. (Implicit)
* În starea <img src="https://2057535213-files.gitbook.io/~/files/v0/b/gitbook-x-prod.appspot.com/o/spaces%2FZJzpNocHhYVmD43GZobR%2Fuploads%2FKdiKTD8lJ5fcBzGCRh92%2Fimage.png?alt=media&#x26;token=13aab997-6f7c-49f5-9d3e-b104904387d1" alt="" data-size="line"> tasta **Dacă introduceți un cod PIN incorect de 4 cifre, tastatura remote va emite 4 bipuri.** — pentru a părăsi Mod tes&#x74;**.**
* de două ori **8** tasta — pentru a activa funcția Armare/Acasă fără Cod PIN
* de două ori **9** tasta — pentru a activa funcția Armare/Acasă cu Cod PIN (Cod verificat de panou) (Implicit)

### ***Protecție la manipulare (Tamper)***

* tasta — pentru a activa Armare/Acasă cu cod Utilizator al Panoului de Control (verificat de panou) cu un bip lung) (
* Protecția la manipulare este dezactivată când tastatura este în modul Test.

### ***Proceduri de învățare/ștergere/instalare etichetă NFC***

NFC înseamnă Near Field Communication, care este o tehnologie de comunicație wireless ce stabilește conexiune între două dispozitive prin apropierea lor. Puteți stoca un cod PIN de utilizator într-o etichetă NFC și folosi eticheta NFC pentru a accesa sistemul de alarmă fără a introduce un cod PIN de utilizator pe KPT-23N.&#x20;

Până la 30 de etichete NFC pot fi învățate într-un singur KPT-23N

#### ***A) Procedura de învățare NFC***

1. Activați tastatura la distanță pentru a intra mai întâi în modul de test. Introduceți codul PIN (implicit: **0000**) urmat de tasta ＊. LED-ul activ **Portocaliu** se aprinde împreună cu un semnal sonor lung.
2. de două ori **1** tasta pentru a intra în modul Învățare NFC.
3. Introduceți un cod PIN de utilizator urmat de tasta #.
   1. Dacă este introdus un cod PIN de utilizator nou, LED-ul de stare va clipi roșu și tastatura va emite un semnal sonor lung. Tastatura este acum pregătită să învețe o etichetă NFC.
   2. Dacă este introdus un cod PIN de utilizator existent, LED-ul de stare va clipi roșu și tastatura va emite un semnal sonor scurt. Tastatura este acum pregătită să învețe o etichetă NFC.
   3. Dacă este introdus un al 31-lea cod PIN de utilizator (sunt permise doar 30 de coduri PIN de utilizator), LED-ul de stare va clipi roșu și tastatura la distanță va emite 4 bipuri scurte.
4. &#x20;Apropiați o etichetă NFC de KPT-23N în decurs de 5 secunde (perioada de învățare NFC).
   1. Dacă eticheta NFC este una nouă, LED-ul de stare se va aprinde roșu și tastatura va emite două bipuri scurte la învățarea cu succes.
   2. Dacă eticheta NFC este una existentă, LED-ul de stare se va aprinde roșu și tastatura va emite 4 bipuri scurte pentru a indica condiția de eroare.
   3. Dacă se încearcă învățarea celei de-a 31-a etichete NFC (sunt permise doar 30 de etichete NFC), LED-ul de stare va clipi roșu și tastatura la distanță va emite 4 bipuri scurte.

{% hint style="info" %}
Dacă o etichetă NFC nouă învață un cod PIN de utilizator existent, noua etichetă NFC va înlocui eticheta NFC veche (care învățase anterior codul PIN existent).
{% endhint %}

Dacă perioada de învățare NFC expiră (depășește 5 secunde), LED-ul de stare se va aprinde roșu pentru scurt. Reintroduceți același cod PIN de utilizator dacă doriți să învățați mai multe etichete NFC folosind același cod PIN.

5. &#x20;Pentru a învăța o altă etichetă NFC, repetați pașii 3-4
6. În starea <img src="https://2057535213-files.gitbook.io/~/files/v0/b/gitbook-x-prod.appspot.com/o/spaces%2FZJzpNocHhYVmD43GZobR%2Fuploads%2F1PXbTlySh8sv9cc8TOh0%2Fimage.png?alt=media&#x26;token=91c9ed2f-dfda-40b9-b6f8-a56dc437f013" alt="" data-size="line">tasta pentru a ieși din procedura de învățare NFC.

{% hint style="info" %}
Dacă codul PIN de utilizator introdus depășește lungimea permisă a codului PIN (sunt permise 4 cifre), LED-ul albastru de stare va clipi însoțit de 4 bipuri scurte pentru a indica condiția de eroare
{% endhint %}

#### ***B) Procedura de ștergere NFC***

Puteți șterge informațiile NFC urmând pașii de mai jos.

1. &#x20;Activați tastatura la distanță pentru a intra mai întâi în modul de test. Introduceți codul PIN (implicit: **0000**) urmat de tasta ＊. LED-ul activ **Portocaliu** se aprinde împreună cu un semnal sonor lung.
2. &#x20;de două ori **1** tasta pentru a intra în modul Învățare etichetă NFC. Introduceți

PIN-ul corespunzător codului PIN al etichetei NFC pe care doriți să o ștergeți și apoi apăsați pentru a șterge informațiile etichetei NFC existente. Dacă ștergerea reușește, KPT-23N va emite un semnal sonor lung. Dacă eșuează, KPT-23N va emite 3 bipuri scurte cu LED-ul albastru de stare clipind pentru a indica.

#### ***C) Procedura de instalare NFC***

<figure><img src="https://2057535213-files.gitbook.io/~/files/v0/b/gitbook-x-prod.appspot.com/o/spaces%2FZJzpNocHhYVmD43GZobR%2Fuploads%2FUmASbT7jB4UXraLgIva4%2F1.png?alt=media&#x26;token=ee7fe06a-7d76-4421-b6ca-65823bf1fff2" alt="" width="116"><figcaption></figcaption></figure>

Puteți aplica eticheta NFC pe spatele telefonului mobil pentru acces facil.

1. &#x20;Învățați eticheta NFC în Tastatura la distanță
2. Îndepărtați folia de protecție de pe eticheta NFC.
3. Aplică eticheta NFC pe capacul din spate al telefonului mobil, orizontal.
4. &#x20;Acum puteți folosi eticheta NFC pentru a accesa sistemul.

{% hint style="info" %}

* Aveți grijă să nu îndoiți eticheta NFC, deoarece s-ar putea deteriora și deveni inutilizabilă.
* Eticheta NFC trebuie aplicată orizontal, altfel Tastatura la distanță poate întâmpina dificultăți la citirea etichetei.
* KPT-23N acceptă doar protocolul ISO 14443A pentru etichetele NFC.
  {% endhint %}

### ***Proceduri de instalare***

**Pasul 1.** Urmați instrucțiunile de mai jos pentru a schimba Zona tastaturii în Panoul de Control **Pasul 1. Puneți Panoul de Control în**Mod de învățare

**Pasul 2.** Adăugarea tastaturii la distanță în Panoul de Control:

**Învățare în Mod test:**

1. Puneți tastatura de la distanță în modul Test introducând codul PIN KP (implicit: **0000**), apoi apăsați tasta ＊. LED-ul activ albastru se va aprinde însoțit de un semnal sonor lung.
2. Apăsați tasta ＊ apoi **7** tasta. Tastatura la distanță va emite un semnal sonor lung.

{% hint style="info" %}
Dacă tastatura la distanță nu a emis un semnal sonor lung, înseamnă că tastatura nu a trimis codul de învățare către Panoul de Control, vă rugăm să apăsați tasta ＊ apoi tasta 7 din nou în Mod test pentru a trimite codul de învățare.
{% endhint %}

3. Consultați manualul de utilizare al Panoului de Control pentru a finaliza procesul de învățare.
4. După ce Panoul de Control primește semnalul de la tastatura la distanță, va trimite o confirmare înapoi către tastatură. Tastatura la distanță va emite apoi 3 bipuri pentru a confirma că a primit confirmarea.

**Învățare cu două taste:**

1. Apăsați simultan **#** și tastele ＊ sub Mod de funcționare normal. Tastatura la distanță va emite un semnal sonor lung.

{% hint style="info" %}
Dacă tastatura la distanță nu a emis un semnal sonor lung, înseamnă că tastatura nu a trimis codul de învățare către Panoul de Control, vă rugăm să apăsați simultan **#** și tastele ＊ sub Mod de funcționare normal pentru a trimite codul de învățare
{% endhint %}

2. Consultați manualul de utilizare al Panoului de Control pentru a finaliza procesul de învățare.
3. După ce Panoul de Control primește semnalul de la tastatura la distanță, va trimite o confirmare înapoi către tastatură. Tastatura la distanță va emite apoi 3 bipuri pentru a confirma că a primit confirmarea.

***\<NOTĂ IMPORTANTĂ>***

{% hint style="info" %}
Dacă tastatura la distanță nu efectuează 3 bipuri, vă rugăm să reporniți procedura de învățare de la Pasul 1.
{% endhint %}

**Pasul 3.** După ce tastatura la distanță este învățată, puneți Panoul de Control în **Mod Walk Test** mod, țineți tastatura la distanță în locația dorită și trimiteți codul de învățare către Panoul de Control pentru a confirma că această locație este în raza de semnal a Panoului de Control. Pentru a trimite codul de învățare, fie apăsați tasta ＊ apoi **7** tasta în modul Test sau apăsați ambele **#** și **) și apoi apăsați** tastele împreună în modul Operațiune Normală.

**Pasul 4.** Când sunteți mulțumit că tastatura la distanță funcționează în locația aleasă, puteți continua cu montarea tastaturii la distanță urmând pașii descriși mai jos (vedeți ***Montare tastatură la distanță**)*.

**Pasul 5.** Setarea codului PIN KP:

1. Când tastatura este în Mod test, apăsați tasta ＊ apoi **6** tasta, se va auzi un semnal sonor lung.
2. tasta — pentru a activa funcția Alarmă Medicală cu două taste (7+9) **0000** (cod PIN implicit)
3. În starea <img src="https://2057535213-files.gitbook.io/~/files/v0/b/gitbook-x-prod.appspot.com/o/spaces%2FZJzpNocHhYVmD43GZobR%2Fuploads%2FkGTdORehwgfR4A5COeMv%2Fimage.png?alt=media&#x26;token=c21330aa-01c9-4e6b-8410-49abb3f31694" alt="" data-size="line">tasta, tastatura la distanță emite un semnal sonor lung.
4. &#x20;Introduceți noul cod de 4 cifre.
5. În starea **#** tasta, tastatura la distanță emite un semnal sonor lung. Noul cod PIN este activat.

**Pasul 6.** În starea <img src="https://2057535213-files.gitbook.io/~/files/v0/b/gitbook-x-prod.appspot.com/o/spaces%2FZJzpNocHhYVmD43GZobR%2Fuploads%2FJ9XwKGfcxLsjHygf1lnK%2Fimage.png?alt=media&#x26;token=8e06937e-1314-4d22-a1be-0481778d43ab" alt="" data-size="line"> tasta **Dacă introduceți un cod PIN incorect de 4 cifre, tastatura remote va emite 4 bipuri.** pentru a părăsi Mod test și instalarea este finalizată.

### ***Raza efectivă BLE poate varia în funcție de diferite dispozitive mobile.***

După armarea sistemului, se configurează un interval tampon de 30 de secunde pentru ca mobilul împerecheat să iasă din raza BLE a tastaturii. Tastatura va începe detectarea doar după ce sistemul este armat timp de 30 de secunde. Dacă mobilul împerecheat se află în raza BLE când sistemul se armează, sistemul nu se va dezarma până trece intervalul tampon de 30 de secunde

1. Tastatura remote va transmite automat semnale de supraveghere periodic către Panoul de Control la intervale aleatorii de 30-50 minute.
2. Folosind cele 2 orificii de montare ale capacului din spate ca șablon, marcați pozițiile în locul cel mai potrivit.
3. Pentru a monta tastatura remote:
4. Scoateți capacul frontal.
5. Folosind cele 4 orificii de montare ale capacului posterior ca șablon, marcați pozițiile în locul cel mai potrivit.

### ***— pentru a ieși din Modul de Programare***

Puteți alege să armați/mod acasă cu un cod PIN, cu etichetă NFC sau fără cod PIN:

#### **Armare/Acasă cu cod PIN**

În modul Test, apăsând tasta ＊ și apoi **9** tasta poate activa funcția Armare/Acasă cu cod PIN (**Implicit**)

* ***Puteți alege să armați/armați acasă cu sau fără un Cod Utilizator al Panoului de Control.***: Introduceți oricare dintre codurile de utilizator ale Panoului de Control și apăsați <img src="https://2057535213-files.gitbook.io/~/files/v0/b/gitbook-x-prod.appspot.com/o/spaces%2FZJzpNocHhYVmD43GZobR%2Fuploads%2FRGFiVRfnfH7p2dhnPzrS%2Fimage.png?alt=media&#x26;token=c5c466d8-fb4f-49bd-9bf7-ce762b663d29" alt="" data-size="line">tasta. Dacă panoul nu are defecțiuni și armarea este reușită, LED-ul roșu de stare se va aprinde singur însoțit de un semnal sonor lung.
* ***Intrare în modul Acasă:*** Introduceți oricare dintre codurile de utilizator ale Panoului de Control și <img src="https://2057535213-files.gitbook.io/~/files/v0/b/gitbook-x-prod.appspot.com/o/spaces%2FZJzpNocHhYVmD43GZobR%2Fuploads%2FcIaQj0OQJmrHpwvayPLD%2Fimage.png?alt=media&#x26;token=93b48bdf-4f17-4251-95f7-4cb6f061ba24" alt="" data-size="line"> tasta. Dacă panoul nu are defecțiuni și armarea este reușită, LED-ul roșu de stare va clipi de 4 ori însoțit de 3 bipuri.
* ***Revenire la Mod Dezarmat:*** Introduceți oricare dintre codurile de utilizator ale Panoului de Control și <img src="https://2057535213-files.gitbook.io/~/files/v0/b/gitbook-x-prod.appspot.com/o/spaces%2FZJzpNocHhYVmD43GZobR%2Fuploads%2F06yRvdDlMPXYKEuSG9j0%2Fimage.png?alt=media&#x26;token=32fa601c-8012-4559-83bf-537777d346fa" alt="" data-size="line"> tasta. Dacă dezarmarea reușește, LED-ul albastru de stare se va aprinde însoțit de 2 bipuri.

#### **Armare/Acasă cu etichetă NFC**

* ***Intrare în modul Armare:*** apăsați <img src="https://2057535213-files.gitbook.io/~/files/v0/b/gitbook-x-prod.appspot.com/o/spaces%2FZJzpNocHhYVmD43GZobR%2Fuploads%2FNoBn5wBvPcFr1perbSAf%2Fimage.png?alt=media&#x26;token=7eb0cd4b-17ee-4bfd-aa47-fe3e253e0657" alt="" data-size="line"> tasta și apropiați eticheta NFC de KPT-23N pentru a activa accesul prin cod PIN. Dacă panoul nu are defecțiuni și armarea este reușită, LED-ul roșu de stare se va aprinde singur însoțit de un semnal sonor lung.&#x20;
* ***Intrare în modul Acasă:*** apăsați <img src="https://2057535213-files.gitbook.io/~/files/v0/b/gitbook-x-prod.appspot.com/o/spaces%2FZJzpNocHhYVmD43GZobR%2Fuploads%2FzKkZ9Qa7HighdmcBoUlm%2Fimage.png?alt=media&#x26;token=c826d8a8-57c4-4197-a199-85397620d04a" alt="" data-size="line">tasta și apropiați eticheta NFC de KPT-23N pentru a activa accesul prin cod PIN. Dacă panoul nu are defecțiuni și armarea este reușită, LED-ul roșu de stare va clipi de 4 ori însoțit de 3 bipuri.&#x20;
* &#x20;***Revenire la Mod Dezarmat:*** <img src="https://2057535213-files.gitbook.io/~/files/v0/b/gitbook-x-prod.appspot.com/o/spaces%2FZJzpNocHhYVmD43GZobR%2Fuploads%2FEVT43lqBPvgkxorsn3qP%2Fimage.png?alt=media&#x26;token=a7b55c25-8f64-4e20-8557-631b0d934ebe" alt="" data-size="line">tasta și apropiați eticheta NFC de KPT-23N pentru a activa accesul prin cod PIN. Dacă dezarmarea reușește, LED-ul albastru de stare se va aprinde însoțit de 2 bipuri.

{% hint style="info" %}
Eticheta NFC trebuie învățată mai întâi în KP.
{% endhint %}

#### **Armare/Acasă fără cod PIN**

În modul Test, apăsând tasta ＊ și apoi **8** tasta poate activa funcția Armare/Acasă fără cod PIN

* ***Intrare în modul Armare:*** În starea <img src="https://2057535213-files.gitbook.io/~/files/v0/b/gitbook-x-prod.appspot.com/o/spaces%2FZJzpNocHhYVmD43GZobR%2Fuploads%2FVU20BcHIowJ1xGKqIzPB%2Fimage.png?alt=media&#x26;token=ddee0995-6647-494d-932a-0037402f9ae4" alt="" data-size="line"> tasta. Dacă panoul nu are defecțiuni și armarea este reușită, LED-ul roșu de stare se va aprinde singur însoțit de un semnal sonor lung.&#x20;
* ***Intrare în modul Acasă:*** În starea <img src="https://2057535213-files.gitbook.io/~/files/v0/b/gitbook-x-prod.appspot.com/o/spaces%2FZJzpNocHhYVmD43GZobR%2Fuploads%2FjvuHPCxH4hbAsExQPIMp%2Fimage.png?alt=media&#x26;token=b1636ccb-eb8a-4df2-937d-9f2b1b70a3f5" alt="" data-size="line"> tasta. Dacă panoul nu are defecțiuni și armarea este reușită, LED-ul roșu de stare va clipi de 4 ori însoțit de 3 bipuri.
* ***Revenire la Mod Dezarmat:*** Introduceți oricare dintre codurile de utilizator ale Panoului de Control și <img src="https://2057535213-files.gitbook.io/~/files/v0/b/gitbook-x-prod.appspot.com/o/spaces%2FZJzpNocHhYVmD43GZobR%2Fuploads%2FRkCAvbH53Wo1G27iqDOF%2Fimage.png?alt=media&#x26;token=02a9dab5-ed2a-47a9-ba69-7e2f47b2b3b6" alt="" data-size="line"> Tasta. Dacă dezarmarea reușește, LED-ul albastru de stare se va aprinde însoțit de 2 bipuri.

{% hint style="info" %}
Când funcția **Armare/Acasă fără cod PIN** este activată, funcția etichetei NFC va fi **DEZACTIVATĂ**.
{% endhint %}

### ***Această funcție trebuie activată pentru ca eticheta NFC să poată fi utilizată.***

* Alarmă Panicã — Apăsați simultan **1** dezactivată **3** tasta pentru a declanșa alarma de panică.
* Alarmă de incendiu — Apăsați simultan **4** dezactivată **6** tasta pentru a declanșa alarma de incendiu.
* Alarmă medicală — Apăsați simultan **7** dezactivată **9** tasta pentru a declanșa alarma medicală.

{% hint style="info" %}
Funcția cu două taste este dezactivată implicit. Pentru a o activa, vă rugăm să consultați **Mod Test** secțiunea
{% endhint %}

### ***Operare generală***

* Intrare în Mod test — Introduceți **Codul PIN al tastaturii** și apoi apăsați tasta ＊.
* Alarmă Panic — Apăsați **1** dezactivată **3** tasta în același timp. (dacă funcția este activată)
* Alarmă de Incendiu — Apăsați **4** dezactivată **6** tasta în același timp. (dacă funcția este activată)
* Alarmă Medicală — Apăsați **7** dezactivată **9** tasta în același timp. (dacă funcția este activată)
* Verificare stare Panou de Control — Modul Normal Apăsați <img src="https://2057535213-files.gitbook.io/~/files/v0/b/gitbook-x-prod.appspot.com/o/spaces%2FZJzpNocHhYVmD43GZobR%2Fuploads%2Fq9Np0eMzvfhTPlwxhYAY%2Fimage.png?alt=media&#x26;token=77e588f6-224f-4107-a389-61b98c7f023e" alt="" data-size="line">implicit. Pentru a o activa, vă rugăm să consultați secțiunea Modul de Programare.
  * LED roșu aprins: sistemul este în **Mod Plecare**
  * LED roșu clipind: sistemul este în **Mod Acasă**.
  * LED albastru aprins: activarea **Mod Dezarmat**.
  * Clipire albastră: eșec din următoarele motive:
    * Nicio răspuns trimis de panoul de control în termen de 4 secunde.
    * Codul PIN a fost incorect.
    * Cerere pentru **Acasă** mod în timpul **Armare** mod.
    * Cerere pentru **Armare forțată**.

### ***Introduceți diblurile dacă fixați pe tencuială sau suprafață de cărămidă.***

1. Puneți Panoul de Control în meniul de programare pentru a evita alarma de manipulare a KP.
2. Demontați tastatura la distanță.
3. Scoateți bateria veche și apăsați orice tastă pentru a descărca înainte de a introduce bateria nouă în compartiment, cu partea nemarcată (negativă) a bateriei orientată în jos.
4. Închideți carcasa folosind șuruburile de fixare din spate.
5. Fixează din nou tastatura la distanță pe suprafață cu șuruburile de montaj.
6. &#x20;Slăbiți șurubul de fixare de jos pentru a deschide capacul tastaturii.

### ***Scoateți bateria veche și apăsați orice tastă pentru a descărca înainte de a introduce bateria nouă în compartiment.***

*Închideți carcasa folosind șurubul de fixare de jos. **MOD OPERARE NORMALĂ,***

1. Când există o condiție de fault în Panoul de Control, dacă tastatura este folosită pentru a arma panoul, LED-urile Status Blue și Fault Amber ale tastaturii vor clipi de 4 ori însoțite de 3 bipuri pentru a indica starea de defecțiune. Utilizatorul poate forța armarea Panoului de Control efectuând din nou acțiunea de armare.
2. Când tastatura este folosită pentru a dezarma panoul, LED-ul activ albastru se va aprinde singur însoțit de două bipuri scurte indicând funcționare normală. În situație de fault, va emite de 5 ori și va aprinde atât LED-ul Status Blue cât și LED-ul Fault Amber pentru 5 secunde.
3. Când tastatura remote este în **MOD DE OPERARE NORMAL** Când există un eveniment de defecțiune în Panoul de Control, comanda de armare de la tastatură va fi ignorată de Panoul de Control. LED-urile roșu și portocaliu ale tastaturii vor clipi timp de 3 secunde însoțite de 4 bipuri pentru a indica eroarea. Puteți ocoli evenimentul de defecțiune și forța armarea Panoului de Control efectuând din nou acțiunea de armare. **Dacă** activați modul Acasă cu tastatura la distanță. LED-ul albastru de stare va clipi de 4 ori pentru a indica eroare de transmisie.
4. Dacă introduceți codul PIN KP incorect de 4 ori, KP va dezactiva funcția tastelor pentru 1 minut, indicat prin toate LED-urile care clipesc de 3 ori și 6 bipuri. După 1 minut, KP va emite un semnal sonor lung pentru a indica că funcția tastelor a revenit la normal.

### ***Anexă***

Dacă ați uitat codul PIN sau s-a întâmplat ceva neobișnuit cu tastatura la distanță, puteți reseta tastatura la setările din fabrică și o puteți reinițializa.

***Dacă a fost trimis semnal Armare/Acasă/Dezarmare dar nu există răspuns de la Panoul de Control, LED-ul roșu clipoceste + LED-ul portocaliu clipoceste timp de 3 secunde însoțite de 4 bipuri.***

Pasul 1 --> Scoateți bateriile și eliberați anti-manipularea.

Pasul 2 --> Apăsați și mențineți apăsat **3** Resetare la setările din fabrică:

Pasul 3 --> Continuați să apăsați **3** Pasul 2 Apăsați și mențineți

Pasul 4 --> Eliberați **3** Pasul 3 Continuați să apăsați

{% hint style="info" %}

* Resetarea tastaturii la setările din fabrică va restaura codul PIN propriu al tastaturii la 0000. După resetare, tastatura va necesita un nou proces de învățare pentru a începe să funcționeze.
* Ori de câte ori Tastatura este îndepărtată de la Panoul de Control, aceasta ar trebui, de asemenea, resetată la setările din fabrică pentru a-i șterge memoria Panoului de Control.
  {% endhint %}
