# VESTA-026

WLS-23

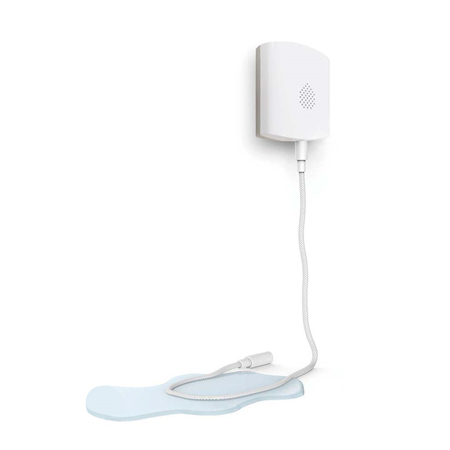

## Senzor de scurgeri de apă&#x20;

<figure><img src="https://2057535213-files.gitbook.io/~/files/v0/b/gitbook-x-prod.appspot.com/o/spaces%2FZJzpNocHhYVmD43GZobR%2Fuploads%2F2E2YEOuQYPNtG4iqfdDc%2Fimage.png?alt=media&#x26;token=ee8177bc-0e99-4d64-adab-0c51b6a1da82" alt=""><figcaption></figcaption></figure>

## Introducere

WLS-23 este un senzor de scurgeri de apă. Poate trimite semnale fără fir către Panoul de Control la detectarea apei. Senzorul de apă poate fi așezat pe sol sau montat pe perete folosind cablul de extensie pentru a detecta scurgeri de apă sau condiții de inundație. Cablul de detectare a apei și sondele de detectare a apei încorporate pot detecta scurgeri de apă sau condiții de inundație. Poate fi așezat pe sol, montat pe perete și extins în continuare prin conectarea la un alt cablu de detectare a apei pentru a îmbunătăți raza de detecție.

**Senzorul de scurgeri de apă include următoarele modele de frecvență:**

**433FM F1**

**868FM F1**

## Identificarea părților

1. Buton Învățare/Test, cunoscut și ca Indicator LED&#x20;

<figure><img src="https://2057535213-files.gitbook.io/~/files/v0/b/gitbook-x-prod.appspot.com/o/spaces%2FZJzpNocHhYVmD43GZobR%2Fuploads%2FfRQDZFeRBgF9CeyGvCgE%2F1.png?alt=media&#x26;token=c97bb078-74b9-49cb-a62d-d34dc5443c03" alt=""><figcaption></figcaption></figure>

&#x20;           **Indicație LED:**

&#x20;             -Clipire de 3 ori: Senzorul de apă transmite un semnal.

&#x20;             -Clipire de 6 ori: Senzorul de apă transmite un semnal de alarmă/restaurare.

&#x20;          **Utilizarea butonului Învățare/Test:**

&#x20;             -Apăsați butonul “LEARN” o dată pentru a trimite un semnal de învățare către Panoul de Control.

2. Sirenă
3. Conector sondă de apă externă
4. Compartiment baterii

&#x20;            -Senzorul de scurgeri de apă este alimentat de o baterie litiu CR123 de 3V.

<figure><img src="https://2057535213-files.gitbook.io/~/files/v0/b/gitbook-x-prod.appspot.com/o/spaces%2FZJzpNocHhYVmD43GZobR%2Fuploads%2FyR1kBWHRs2jn9T4EdqF9%2F2.png?alt=media&#x26;token=be4ca07f-bd92-4d5d-b26d-c85cb5ade336" alt=""><figcaption></figcaption></figure>

5. Cârlig pentru montare
6. Buton Funcție (în interiorul capacului)
7. Sonde de detectare a apei încorporate
8. Carcasă rezistentă la apă
9. Izolator de baterie
10. Învățare (caractere imprimate pe capacul din spate)

<figure><img src="https://2057535213-files.gitbook.io/~/files/v0/b/gitbook-x-prod.appspot.com/o/spaces%2FZJzpNocHhYVmD43GZobR%2Fuploads%2FHm3N2PLwrJC66lIwiGbq%2F3.png?alt=media&#x26;token=506bdd25-b699-430a-a566-fb343304d9ca" alt=""><figcaption></figcaption></figure>

&#x20;      -Apăsați o dată pentru a trimite un semnal de temperatură/umiditate și de supraveghere către coordonator.

&#x20;      -Apăsați și mențineți apăsat butonul timp de 10 secunde pentru a reseta senzorul de apă.

&#x20;      -Apăsați o dată în timpul alarmei pentru a intra în modul Dezactivare Alarmă.

## Caracteristici

### ***Detectarea apei***

* Senzorul de apă se va activa când apa este detectată prin:

&#x20;       a) Cablul **extern de detectare a apei sau cablu pentru sondă de apă**

&#x20;                Vă rugăm să scoateți dopul din plastic preinstalat din conectorul sondei externe de apă. Senzorul de apă va emite un bip la fiecare 10 secunde pentru a indica absența dopului din plastic; vă rugăm să conectați sonda externă de apă la conector (Consultați ***Montare*** pentru detalii).

&#x20;       b) Sonda **integrată de detectare a apei**.

&#x20;               Vă rugăm să vă asigurați că dopul din plastic este bine introdus atunci când folosiți acest tip de funcție de detectare. (Consultați ***Montare*** pentru detalii).

* Dacă apa este detectată prin cele două metode de detecție de mai sus, senzorul de apă va începe să alarmeze și va transmite un semnal de alarmă către Panoul de Control.
* Dacă apa persistă, senzorul de apă va continua să alarmeze și va trimite un semnal de alarmă la fiecare 2 minute.
* Dacă apa scade, senzorul de apă va opri alarma și va transmite un semnal de restaurare.

### ***Pauza alarmei (Alarm Silence)***

* Apăsați butonul Funcție o dată pentru a intra în modul Dezactivare Alarmă în timpul alarmei.
* În modul Dezactivare Alarmă, senzorul de apă nu va emite semnal sonor de alarmă.
* După ce condiția de scurgere a apei este restaurată, dacă senzorul detectează din nou scurgerea apei, va suna alarma.

### *Detectarea bateriei și a bateriei descărcate*

* Senzorul de apă folosește o baterie litiu CR123 de 3V ca sursă de alimentare.
* Senzorul de apă are funcția de Detectare a Bateriei Slabe. Când tensiunea bateriei este scăzută, senzorul de apă va transmite semnal de Baterie Slabă către Panoul de Control.
* Când este în stare de Baterie Slabă, LED-ul va clipi la fiecare 4 secunde pentru a reaminti utilizatorului să introducă o baterie nouă.
* Semnalul de Baterie Slabă nu va dispărea până când nu este introdusă o baterie nouă.
* La schimbarea bateriei, după înlăturarea bateriei vechi, apăsați de două ori butonul Funcție pentru a descărca complet înainte de a introduce o baterie nouă.

### ***Supraveghere***

* Senzorul de apă va transmite un semnal de supraveghere pentru a raporta starea sa în mod regulat conform setărilor utilizatorului. Intervalul implicit din fabrică este de 30 de minute. Utilizatorul poate, de asemenea, să apese o dată butonul Funcție pentru a transmite manual un semnal de supraveghere.

### *Începeți*

* Scoateți izolatorul bateriei pentru a porni senzorul de apă.
* Puneți Panoul de Control în modul de învățare (Vă rugăm să consultați manualul Panoului de Control pentru detalii).
* Apăsați butonul Învățare/Test o dată pentru a transmite un cod de învățare către Panoul de Control. LED-ul va clipi de 3 ori pentru a indica acest lucru.
* Dacă Panoul de Control primește codul de învățare, îl va afișa corespunzător. consultați manualul Panoului de Control pentru a finaliza procesul de învățare. Puteți începe procesul de montare

## Instalare

![](https://2057535213-files.gitbook.io/~/files/v0/b/gitbook-x-prod.appspot.com/o/spaces%2FZJzpNocHhYVmD43GZobR%2Fuploads%2FnS29e7OEWCZspSO3PYkC%2F1.jpeg?alt=media)

* *Montare*

Există două modalități de a monta senzorul de apă:

* **Montare pe perete (folosiți sonda externă de detectare a apei):**

&#x20;        1\. Alegeți să instalați senzorul de apă la o înălțime dorită

&#x20;        2\.  Forezați o gaură în suprafață.

&#x20;        3\. Introduceți șurubul în gaură.

&#x20;        4\. Agățați senzorul de apă de șurub folosind cârligul de montare din spatele dispozitivului

&#x20;        5\. Conectorul sondei externe de apă este preinstalat cu un **dop din plastic** (**Fig.1**), vă rugăm să îl îndepărtați.

&#x20;        6\. Conectați sonda de detectare a apei inclusă la conectorul sondei externe de apă.

* **Montare pe suprafața solului (folosind sondele de detectare a apei încorporate):**

&#x20;       \- Pur și simplu așezați senzorul de apă în locația dorită pe sol.

&#x20;       \- Nu plasați pe o suprafață conductivă.

* *Cablul de detectare a apei*

Este disponibil un cablu de detectare a apei sau cablu pentru sondă de apă. Cablul poate fi extins în continuare prin conectarea la un alt cablu pentru a îmbunătăți raza de detecție.

<figure><img src="https://2057535213-files.gitbook.io/~/files/v0/b/gitbook-x-prod.appspot.com/o/spaces%2FZJzpNocHhYVmD43GZobR%2Fuploads%2F8vqZR9Z4TOqAMXEptgsq%2F4.png?alt=media&#x26;token=bd3169b9-9fbc-4494-a35b-8b172f9ba7ed" alt=""><figcaption></figcaption></figure>

## Ghid utilizator

* Când apa este detectată prin cablul de detectare a apei sau prin sonda de detectare a apei, senzorul de apă va începe să alarmeze și va transmite un semnal de alarmă către Panoul de Control.
* La primirea unei notificări de alertă de la Panoul de Control, deconectați cablul de detectare a apei.
* Folositi un prosop pentru a usca cablul de detectare a apei.

![](https://2057535213-files.gitbook.io/~/files/v0/b/gitbook-x-prod.appspot.com/o/spaces%2FZJzpNocHhYVmD43GZobR%2Fuploads%2Fer0LCAzLZ75Q4lS9ysck%2F4.png?alt=media)

* Se recomandă uscarea la aer a apei reziduale într-un loc ventilat timp de cel puțin două ore înainte de a introduce cablul de detectare.

![](https://2057535213-files.gitbook.io/~/files/v0/b/gitbook-x-prod.appspot.com/o/spaces%2FZJzpNocHhYVmD43GZobR%2Fuploads%2F76jiVO4Rm3lN9qrGsdmU%2F5.png?alt=media)

{% hint style="warning" %}
Notă:

Evitați expunerea directă sau indirectă la soare.

Depozitarea necorespunzătoare poate provoca deteriorarea senzorului și a cablului.
{% endhint %}

![](https://2057535213-files.gitbook.io/~/files/v0/b/gitbook-x-prod.appspot.com/o/spaces%2FZJzpNocHhYVmD43GZobR%2Fuploads%2FgA62vEDvOxyYnevCNqUd%2F6.png?alt=media)
