# VESTA-006

OPDC-1-F1

## Contact optic pentru ușă

<figure><img src="https://2057535213-files.gitbook.io/~/files/v0/b/gitbook-x-prod.appspot.com/o/spaces%2FZJzpNocHhYVmD43GZobR%2Fuploads%2FCl83f8KJMjEgvkXtCWCk%2Fimage.png?alt=media&#x26;token=b713cd81-2343-4863-b9bc-2a11d7695e69" alt=""><figcaption></figcaption></figure>

Contactul optic pentru ușă, care integrează un senzor cu infraroșu, monitorizează deschiderea/închiderea dispozitivelor specificate (de ex. ușă sau fereastră). Folosind tehnologia de detectare în infraroșu, OPDC poate detecta dacă ușa sau fereastra este deschisă sau închisă, fără necesitatea unui magnet suplimentar. OPDC va transmite semnale de alarmă când detectează o schimbare și va menține locuința protejată.

Contactul optic pentru ușă este format dintr-un capac și o bază. Baza conține toată electronica și oferă un mijloc de fixare a dispozitivului. Un întrerupător de tamper montat pe PCB asigură protecție împotriva deschiderii neautorizate a dispozitivului.

### ***Identificarea părților***

![](https://2057535213-files.gitbook.io/~/files/v0/b/gitbook-x-prod.appspot.com/o/spaces%2FZJzpNocHhYVmD43GZobR%2Fuploads%2Fi8t2GdolQo6VkdwBGgJH%2F0.png?alt=media)

1. **Indicator LED**
2. **Buton Învățare / Test**
   * Apăsați butonul Test pentru a transmite un cod de învățare.
   * Apăsați butonul Test o dată pentru a intra în Modul Test pentru 3 minute.
3. **Tamper**
4. **Baterie**
5. **Zona de detectare în infraroșu**
6. **Etichetă reflectorizantă**

## ***Indicator LED***

În modul de funcționare Normal, indicatorul LED rămâne stins, cu excepția următoarelor situații:

* Când întrerupătorul de tamper al Contactului optic pentru ușă este activat.
* De fiecare dată când Contactul optic pentru ușă este activat în condiție de Tamper sau baterie descărcată.
* De fiecare dată când Contactul pentru ușă este activat și transmite semnal în modul de test.

## ***Supraveghere***

* Contactul optic pentru ușă va transmite automat semnale de supraveghere periodic către Panoul de Control la intervale aleatorii de 30 până la 50 de minute în modul de operare normal.
* Dacă Panoul de Control nu a primit semnalul de la Contactul optic pentru ușă pentru o perioadă presetată, Panoul de Control va indica că un anumit Contact pentru ușă are probleme de semnal.

## ***Comutator tamper (anti-manipulare)***

* Este proiectat pentru a proteja împotriva deschiderii neautorizate a capacului. Când tamper-ul este declanșat, Contactul optic pentru ușă va emite un semnal către Panoul de Control pentru raportare, LED-ul se va aprinde de asemenea.

## ***Baterie***

Contactul optic pentru ușă folosește o **baterie alcalină 1,5V AAA** ca sursă de alimentare și este, de asemenea, capabil să detecteze bateria descărcată. Când bateria este descărcată, un semnal de baterie scăzută va fi trimis către Panoul de Control împreună cu transmisia obișnuită. LED-ul se va aprinde când Contactul pentru ușă este activat în stare de baterie scăzută. Când bateria este epuizată, Contactul optic pentru ușă va opri toate funcțiile iar LED-ul va clipi la fiecare 4 secunde.

## ***Schimbarea bateriei***

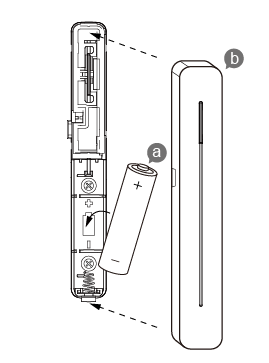

Țineți zona butonului Learn / Test și trageți ușor în sus capacul frontal. Scoateți bateria veche conform Fig. 1, apoi apăsați butonul Learn / Test de 5-6 ori pentru a descărca complet. Inserți o baterie nouă și înlocuiți capacul, conform Fig. 2.

| Figura 1                                                                                                                                                                                               | Figura 2                                                                                                                                                                                               |
| ------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------ | ------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------ |
| <img src="https://2057535213-files.gitbook.io/~/files/v0/b/gitbook-x-prod.appspot.com/o/spaces%2FZJzpNocHhYVmD43GZobR%2Fuploads%2FCfUTnwY6r9d1Ed0tovQD%2F1.png?alt=media" alt="" data-size="original"> | <img src="https://2057535213-files.gitbook.io/~/files/v0/b/gitbook-x-prod.appspot.com/o/spaces%2FZJzpNocHhYVmD43GZobR%2Fuploads%2FVcc8eMT5d9GFuPUx066J%2F2.png?alt=media" alt="" data-size="original"> |

## ***Mod Test***

Contactul optic pentru ușă poate fi pus în modul Test pentru 3 minute prin apăsarea o singură dată a butonului Test de pe capacul frontal. În timpul modului Test, indicatorul LED se va aprinde la declanșare. La fiecare apăsare a butonului Test, Contactul optic pentru ușă va transmite un semnal de test către Panoul de Control pentru testul razei radio și va reseta durata modului de test la 3 minute. Va ieși din modul Test automat după cele 3 minute și va reveni la modul de operare normal.

## ***Începeți***

#### Pasul 1: Folosiți o șurubelniță cu vârf plat pentru a introduce în orificiul de deschidere al capacului în partea de jos.

#### Pasul 2: Împingeți ușor în sus șurubelnița cu vârf plat și îndepărtați capacul superior.

#### Pasul 3: Introduceți bateria în compartimentul pentru baterie. Vă rugăm să evitați privitul direct în Zona de Detectare în Infraroșu în timpul funcționării.

#### Pasul 4: Puneți Panoul de Control în modul de învățare, consultați manualul Panoului de Control pentru detalii.

#### Pasul 5: Apăsați butonul Test de pe Contactul optic pentru ușă pentru a trimite semnal către Panoul de Control.

#### Pasul 6: Dacă Panoul de Control primește semnalul cu succes, Panoul de Control ar trebui să răspundă (de ex. emite bipi). Consultați manualul Panoului de Control pentru a finaliza procesul de învățare.

#### Pasul 7: După ce Contactul optic pentru ușă este înregistrat, puneți Panoul de Control în modul „**Mod Walk Test**” . Țineți Contactul optic pentru ușă la locația dorită și apăsați butonul Test pentru a confirma dacă această locație se află în raza de semnal a Panoului de Control.

#### Pasul 8: Când sunteți mulțumit de poziția Contactului optic pentru ușă aleasă, continuați cu instalarea.

## Montarea Contactului de ușă

* ![](https://2057535213-files.gitbook.io/~/files/v0/b/gitbook-x-prod.appspot.com/o/spaces%2FZJzpNocHhYVmD43GZobR%2Fuploads%2FUmxi8PNztNfQF9Stfaje%2F3.png?alt=media)

Găsiți un loc potrivit pentru instalarea Contactului pentru ușă. Se recomandă montarea Contactului optic pentru ușă pe obiectul mai staționar (cum ar fi cadrul ușii sau cadrul ferestrei). Vă rugăm să vă asigurați că locația este în raza de semnal a Panoului de Control înainte de montare.

#### Pasul 1: Suprafața de montare trebuie să fie curată, uscată și netedă. Curățați suprafața de montare cu un degresant adecvat dacă este necesar.

#### Pasul 2: Îndepărtați învelișul protector de pe o parte a plăcuței adezive dublu-adezive. Aplicați pe spatele dispozitivului și apăsați ferm timp de 30 de secunde pentru a asigura un contact bun.

#### Pasul 3: Îndepărtați celălalt înveliș și presați ferm Contactul optic pentru ușă pe locația dorită. Vă rugăm să evitați aplicarea plăcuței adezive pe o suprafață neuniformă sau re-aplicarea acesteia.

Pasul 4: Marcați locația pentru eticheta reflectorizantă. Eticheta reflectorizantă trebuie aplicată pe **partea opusă** a Zonei de Detectare în Infraroșu. Spațiul nu trebuie să depășească **3 mm** când ușa/fereastra este închisă.

![](https://2057535213-files.gitbook.io/~/files/v0/b/gitbook-x-prod.appspot.com/o/spaces%2FZJzpNocHhYVmD43GZobR%2Fuploads%2FcMfq5oAMO3aUxtqS1kPc%2F4.png?alt=media)

#### Pasul 5: Aplicați eticheta reflectorizantă. Vă rugăm să evitați aplicarea etichetei reflectorizante pe suprafețe neuniforme sau re-aplicarea acesteia.

{% hint style="success" %}
Notă
{% endhint %}

* VĂ RUGĂM SĂ NU aplicați plăcuța adezivă pe o suprafață cu vopsea care se decojește sau crapă, sau pe o suprafață aspră.
* Vă rugăm să rețineți că banda adezivă 3M nu poate fi refolosită.
* VĂ RUGĂM SĂ NU expuneți Zona de Detectare în Infraroșu la lumina directă a soarelui.
