# VESTA-410 VST-892-IL-ADC2 ## Câmara com Sensor de Movimento PIR

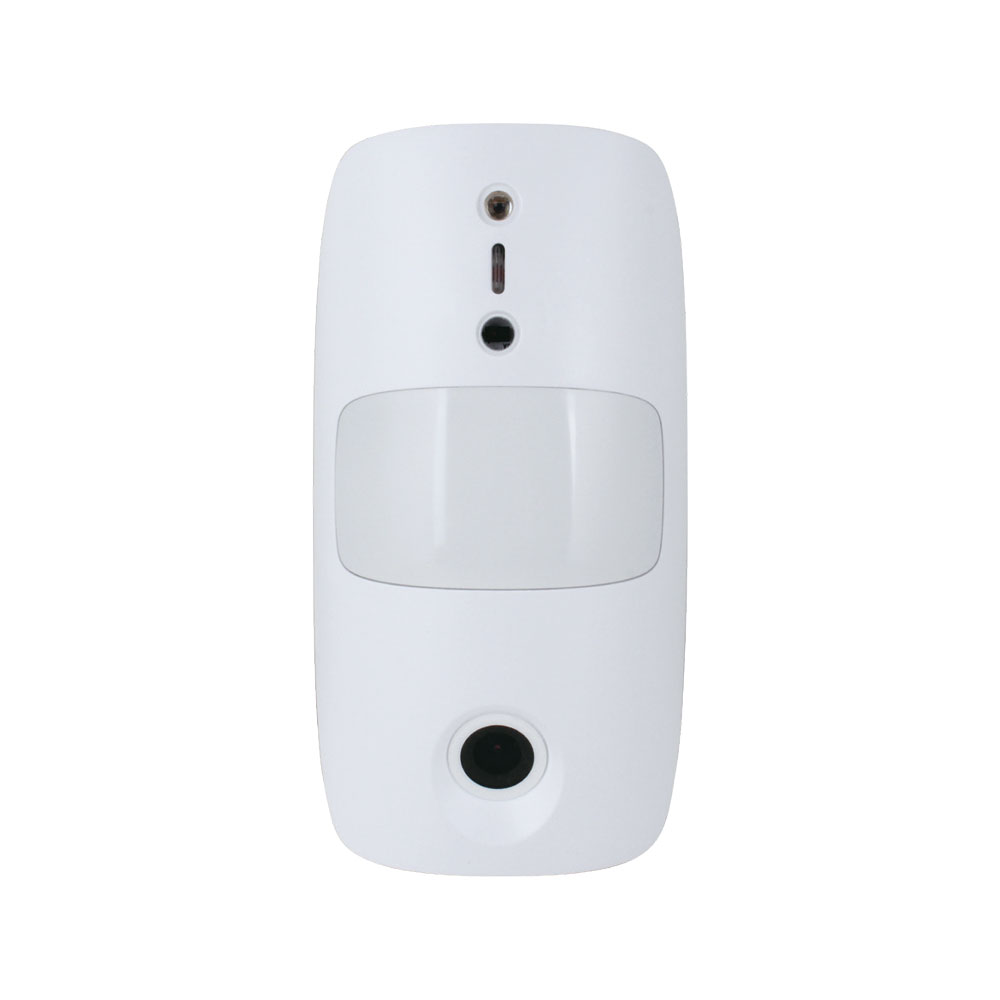

## Introdução A VST-892-IL-ADC2 é uma câmara com sensor de movimento por infravermelhos passivo (PIR). É capaz de enviar sinais sem fios e imagens capturadas (qualidade de imagem até 640 x 480 píxeis) para o Painel de Controlo após a deteção de movimento. A Câmara PIR foi concebida para proporcionar um alcance de deteção típico de 12 metros quando montada a uma altura de 2,3-2,5 metros acima do solo. Quando a função de Imunidade a Animais de Estimação está ativada, a câmara com sensor de movimento não deteta animais de estimação até 25 kg quando montada a uma altura de 2,3-2,5 metros acima do solo. A VST-892-IL-ADC2 também é compatível com o Repetidor RP-29/Roteador RMB-29 da Climax, que pode alargar ainda mais o alcance de comunicação RF para áreas de difícil acesso. A VST-892-IL-ADC2 foi concebida com um detetor digital de proximidade. A funcionalidade anti-mascaramento permite detetar quaisquer tentativas de cegar o detetor ao colocar objetos no seu campo de visão. A VST-892-IL-ADC2 também suporta configuração remota. Além de ajustar os interruptores Jumper, os utilizadores também podem ativar/desativar a imunidade a animais de estimação e ajustar a sensibilidade da câmara PIR a partir da página Web do Painel de Controlo ou do Home Portal Server. A Câmara PIR consiste num design de duas partes composto por uma tampa e uma base. A tampa contém toda a eletrónica e a ótica, e a base fornece um meio de fixação. A base tem recortes que permitem montar a câmara PIR numa superfície plana, ou é fornecido um suporte triangular para montar a câmara PIR num canto. ## Identificação das Peças
1. LED Infravermelho O LED Infravermelho fornece luz suficiente para a captura de imagens em condições de pouca iluminação. 2. LED Azul/Botão de Função LED Azul: (Consulte abaixo a descrição do Indicador LED para mais detalhes) Utilização do Botão de Função: * Prima e mantenha premido o botão durante 3 segundos para enviar um código de aprendizagem; solte quando o LED Azul se acender. * Prima o botão uma vez para entrar no modo de teste durante 3 minutos. * Prima o botão uma vez para enviar um código de aprendizagem para o repetidor/roteador. 3. Detetor Digital de Proximidade O detetor digital de proximidade é utilizado para detetar quaisquer tentativas de mascaramento (bloqueio) por um intruso. 4. Sensor IR 5. Lente da Câmara PIR 6. Compartimento da Bateria 7. Interruptor de Tamper 8. Interruptor Jumper de Ativar/Desativar Imunidade a Animais de Estimação (JP3) | Jumper Ligado | Jumper Desligado | | ---------------------------------------------------------------------------------------------------- | ---------------------------------------------------------------------------------------------------- | | O jumper está inserido, ligando os dois pinos | a ligação do jumper é removida ou colocada num pino. | | Quando definido como OFF, a Imunidade a Animais de Estimação está ativada. (Predefinição de fábrica) | Quando definido como OFF, a Imunidade a Animais de Estimação está ativada. (Predefinição de fábrica) | 9. Interruptor Jumper de Aumento da Sensibilidade (JP4) Quando definido como ON, a sensibilidade de deteção do PIR é elevada. Quando definido como OFF, a sensibilidade de deteção do PIR é normal (Predefinição de fábrica). ## Funcionalidades ### Indicador LED No modo de funcionamento normal, o LED Azul não se acende, exceto nas seguintes situações: * Quando a Câmara PIR tem a bateria fraca, sempre que transmitir um movimento detetado, o LED Azul piscará durante 2 segundos. * Quando a tampa é aberta e o tamper é acionado, o LED Azul piscará durante 2 segundos para indicar que o dispositivo está a transmitir sinais de “Tamper”. * Quando a condição de Tamper persistir, sempre que transmitir um movimento detetado, o LED Azul piscará durante 2 segundos. * Quando a Câmara PIR entra no Modo de Teste, o LED Azul piscará durante 1 segundo. Durante o modo de teste, o LED Azul também piscará durante 2 segundos sempre que for detetado um movimento. * Quando a Câmara PIR está no período de aquecimento de 30 segundos, o LED Azul piscará lentamente. * Quando a Câmara PIR está a transmitir imagens capturadas em condições de falha (bateria fraca, interruptor tamper ativado, etc.), o LED Azul piscará continuamente. O LED não piscará se o tamper e a bateria da Câmara PIR estiverem normais e não estiver em modo de teste, Se o LED piscar para indicar a transmissão de sinal, piscará duas vezes rapidamente ao receber confirmação do painel de controlo. ### Captura de Imagem Quando o sistema de alarme está armado, a Câmara PIR capturará 1, 3 ou 6 imagens de alarme em resoluções de 640 x 480 ou 320 x 240 (programáveis a partir do Painel de Controlo) aquando da deteção de movimento. Também pode solicitar manualmente à Câmara PIR que tire uma fotografia através do Painel de Controlo. As imagens capturadas serão transferidas para o Painel de Controlo para visualização pelos utilizadores. {% hint style="info" %} Nota: Se a sua Câmara PIR estiver instalada num local onde o campo de visão da câmara seja um ambiente complexo com luz intensa ou muitas cores, as imagens capturadas terão um tamanho de ficheiro grande, podendo levar ao corte quando as imagens forem transmitidas para o Painel de Controlo. {% endhint %} ### Período de Aquecimento Quando o sistema do Painel de Controlo entra no modo de armar, ou quando a Câmara PIR é colocada no Modo de Teste, a Câmara PIR aquecerá durante 30 segundos. Durante o período de aquecimento de 30 segundos, a Câmara PIR não será ativada. O LED Azul piscará lentamente durante o período de aquecimento apenas quando o PIR entrar em Modo de Teste. ### Temporizador de Repouso A Câmara PIR tem um “tempo de repouso” de aproximadamente 1 minuto para poupar energia. Após transmitir um movimento detetado, a Câmara PIR não retransmitirá durante 1 minuto. Qualquer movimento detetado durante este período reiniciará o tempo de repouso para 1 minuto. O movimento contínuo em frente à Câmara PIR não esgotará, portanto, a bateria. ### Bateria e Deteção de Bateria Fraca A Câmara PIR utiliza três baterias de lítio CR123A de 3V em ligação em série como fonte de alimentação. Remova a tampa do compartimento da bateria e insira as baterias para ativar a Câmara PIR. A Câmara PIR dispõe de Deteção de Bateria Fraca. Quando a tensão da bateria estiver baixa, a Câmara PIR transmitirá um sinal de bateria fraca para o Painel de Controlo. Se for detetado movimento em condição de bateria fraca, o LED Azul piscará durante 2 segundos. Ao substituir as baterias, depois de remover as baterias antigas, prima o Interruptor de Tamper ou o Botão de Função duas vezes para descarregar completamente antes de inserir as novas baterias. ### Proteção contra Tamper A Câmara PIR está protegida por um interruptor tamper que é pressionado quando a Câmara PIR está corretamente instalada. Quando a Câmara PIR é removida da superfície de montagem ou a sua tampa é aberta, o interruptor tamper será ativado e a Câmara PIR enviará um sinal de tamper aberto para o painel de controlo do sistema para avisar o utilizador da condição. Se for detetado movimento quando o interruptor tamper estiver aberto, o LED Azul piscará durante 2 segundos. ### Supervisão A Câmara PIR realizará periodicamente um autoteste ao transmitir um sinal de supervisão uma vez a cada 15 a 18 minutos. ### Modo de Teste * O modo de teste serve para verificar o alcance de deteção da câmara PIR (não a área de captura). * Prima o botão de função uma vez para entrar no modo de teste durante 3 minutos; o LED Azul piscará durante 1 segundo. * A câmara PIR aquecerá durante 30 segundos. Não acione a câmara durante este período de aquecimento. * Após o período de aquecimento, pode acionar a câmara PIR para verificar o alcance de deteção IR. Se a câmara PIR for acionada, o LED Azul piscará durante 2 segundos. ### Aprendizagem * Remova a tampa do compartimento da bateria desapertando o parafuso do compartimento da bateria. * Insira as baterias. Oriente a bateria de acordo com a indicação de polaridade. * Coloque o Painel de Controlo em modo de aprendizagem (consulte o manual do Painel de Controlo para mais detalhes). * Prima e mantenha premido o botão de função durante 3 segundos e solte o botão quando o LED Azul se acender; o LED Azul acender-se-á durante 25 segundos em modo de aprendizagem. Adicione a Câmara PIR ao Painel de Controlo durante este período (consulte o manual do Painel de Controlo para concluir o processo de aprendizagem). Se o PIR for adicionado com sucesso ao Painel de Controlo, o LED Azul piscará 6 vezes para indicar isso. Se o PIR não for adicionado dentro de 25 segundos, repita o processo de aprendizagem. {% hint style="info" %} Nota: * Se a Câmara PIR já existir num sistema de Painel de Controlo, será necessário remover primeiro a Câmara PIR do Painel de Controlo antes de a poder adicionar a outro Painel de Controlo. * Ao adicionar a Câmara PIR a um repetidor/roteador, prima o botão de função uma vez (em vez de o manter premido durante 3 segundos) para enviar um código de aprendizagem. {% endhint %} ### Teste de Caminhada * Depois de a Câmara PIR ser aprendida, coloque o Painel de Controlo no modo “Teste de Caminhada”; segure a Câmara PIR no local desejado e prima o Botão de Função para confirmar se esse local está dentro do alcance de sinal do Painel de Controlo (consulte o manual do Painel de Controlo para concluir o Teste de Caminhada). * Quando estiver satisfeito de que a Câmara PIR funciona no local escolhido, pode proceder à montagem. ### Editar Área de Funcionamento da Câmara PIR * Siga as instruções abaixo para alterar a Área da Câmara PIR no Painel de Controlo: 1. Utilize a função Editar Dispositivo do painel para alterar a definição da área da Câmara PIR. 2. Prima e mantenha premido o botão de teste durante 3 segundos na Câmara PIR para enviar um sinal para o painel e, em seguida, solte o botão quando o LED se acender. ### Função de Imunidade a Animais de Estimação O sensor PIR suporta a funcionalidade de imunidade a animais de estimação e não detetará animais até 25 kg para minimizar situações de falso alarme. A função de Imunidade a Animais de Estimação pode ser ativada/desativada definindo a posição do Interruptor Jumper (JP3). Quando o Interruptor Jumper (JP3) está definido para ON, a Imunidade a Animais de Estimação está desativada. Quando o Interruptor Jumper (JP3) está definido para OFF, a Imunidade a Animais de Estimação está ativada (predefinição de fábrica). A função de imunidade a animais de estimação também pode ser ajustada por configuração remota, conforme descrito abaixo. ### Função de Aumento da Sensibilidade Pode utilizar a função de aumento da sensibilidade para aumentar a sensibilidade de deteção do PIR. Para aumentar a sensibilidade de deteção, defina o Interruptor Jumper (JP4) para ON. Para manter a sensibilidade de deteção normal, defina o Interruptor Jumper (JP4) para OFF (predefinição de fábrica). A função de aumento da sensibilidade também pode ser ajustada por configuração remota, conforme descrito abaixo. ### Configuração Remota * A câmara PIR suporta configuração remota da imunidade a animais de estimação e da sensibilidade. * Quando a câmara PIR é ligada, a sua função de imunidade a animais de estimação e sensibilidade são determinadas pelas definições JP3 e JP4. Os utilizadores podem ajustar as definições dos jumpers ou alterar remotamente as definições de imunidade a animais de estimação e sensibilidade a partir do Painel de Controlo. A configuração remota substituirá as definições dos jumpers. **Página Web do Painel de Controlo:** 1. Na página web local do Painel, vá à página Editar Dispositivo, introduza a configuração da Câmara PIR na secção Definição do Sensor. Clique em OK para confirmar. Consulte a tabela abaixo para obter detalhes da configuração. Por exemplo, se pretender desativar a Imunidade a Animais de Estimação e definir o nível de Sensibilidade para o nível normal, pode introduzir 01. | Configuração IR | Imunidade a Animais de Estimação | Sensibilidade | | --------------- | -------------------------------- | ------------- | | 00 | Não | Elevada | | 01 | Não | Normal | | 02 | Sim | Elevada | | 03 | Sim | Normal | 2. Prima o botão de função uma vez na Câmara PIR para enviar um sinal para o Painel de Controlo; as novas definições serão aplicadas imediatamente. Se o botão não for premido, as novas definições serão aplicadas na próxima transmissão de sinal, por exemplo, sinal de supervisão ou sinal de disparo IR. **Home Portal Server:** 1. No Home Portal Server, vá à página de definições do dispositivo, clique na linha do dispositivo VST-892-IL-ADC2 e selecione “Configuração IR”. 2. Selecione a função Imunidade a Animais de Estimação (Ativar/Desativar) e Sensibilidade (Elevada/Normal) nas listas pendentes, clique em “Submeter” para confirmar a definição. 3. Prima o botão de função uma vez na Câmara PIR para enviar um sinal para o Painel de Controlo; as novas definições serão aplicadas imediatamente. Se o botão não for premido, as novas definições serão aplicadas na próxima transmissão de sinal, por exemplo, transmissão de sinais de supervisão ou sinais de disparo IR. ### Deteção de Proximidade * A VST-892-IL-ADC2 possui um detetor digital de proximidade que pode detetar qualquer tentativa de mascaramento (bloqueio) por um intruso. * Quando é detetado um evento de mascaramento e a condição de mascaramento dura 2 minutos, a VST-892-IL-ADC2 enviará um sinal de tamper aberto para o Painel de Controlo para notificar o utilizador da condição. * Após a remoção do mascaramento/bloqueio durante 2 minutos, a VST-892-IL-ADC2 enviará um sinal de restauro de tamper para o Painel de Controlo. ## Instalação ### Diretrizes de Instalação * A Câmara PIR foi concebida para ser montada numa superfície plana ou num canto com os parafusos de fixação e as buchas fornecidos. * A base tem recortes, onde o plástico é mais fino, para fins de montagem. Dois recortes destinam-se à fixação em superfície e um suporte triangular de montagem é usado para fixação em canto. * O alcance de deteção é até 12 metros se a Câmara PIR for montada a uma altura de 2,3-2,5 metros acima do solo. * Quando a função de Imunidade a Animais de Estimação está ativada, não detetará animais até 25 kg quando montada a uma altura de 2,3-2,5 metros acima do solo. Se necessário, pode ajustar a altura da Câmara PIR de acordo com o tamanho do seu animal de estimação para um desempenho ótimo da imunidade a animais. Uma localização de instalação mais elevada proporcionará um espaço maior de imunidade a animais, mas também aumenta o ponto cego sob a Câmara PIR. * Quando a VST-892-IL-ADC2 é montada com um suporte rotativo, não terá a área de deteção regular (como no diagrama), nem o alcance típico de imunidade a animais de estimação.
Recomenda-se instalar a Câmara PIR nos seguintes locais:
trueNão aponte o dispositivo para escadas pelas quais os animais possam subir.
trueNuma posição tal que um intruso normalmente se desloque atravessando o campo de visão do PIR.
trueA uma altura entre 2,3 e 2,5 metros acima do solo para o melhor desempenho.
trueNum canto para proporcionar a visão mais ampla.
trueNuma posição em que o seu campo de visão não seja obstruído por, por exemplo, cortinas, ornamentos, etc.
trueNuma posição em que os animais não possam alcançar a área de deteção subindo para móveis ou outros objetos.
### Limitações | Não instalar no exterior.![](/files/893aa4d9c6449722dc0e412d562a4813e3b79d02) | Evite grandes obstáculos na área de deteção.![](/files/9e285cff7497badeeaf911d6a6026ed539a0acab) | | -------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------- | ------------------------------------------------------------------------------------------------------------------------------------------------------------------------- | | Não exponha o PIR completamente à luz solar direta.![](/files/a40e2dba2ca9ed45d1394381ac822abb5e98a200) | Evite vapor ou humidade elevada que possam causar condensação.![](/files/db858868294764ddc363e70240135ddd9695be39) | | Evite objetos em movimento, por exemplo, cortinas, tapeçarias, etc., na área de deteção.![](/files/8d43a1ab6bb1c70b09d7561ea1368ecac4077d11) | Evite luz refletida de superfícies brilhantes, por exemplo, espelhos, janelas, etc.![](/files/c5f4e0c5c9db7dab8a15769ed523d9d709144f7f) | | Evite instalar o PIR em áreas onde máquinas como ar condicionados ou aquecedores possam causar alterações rápidas de temperatura na área de deteção.![](/files/92ffe0ae9ca11d3e5d9f03178fc7d70c453e55f4) | Evite superfícies refletoras na área de deteção. As assinaturas infravermelhas refletidas podem levar a falso alarme.![](/files/a7dbaabdaba12122d3dc3adfa020033d8df2eb62) | * **Certifique-se de que a intensidade do sinal RSSI permanece sempre estável em “4”.** Alcance de Deteção da VST-892-IL-ADC2 ## Montagem da Câmara PIR | | | -------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------- | | Para montagem em canto, é fornecido um suporte triangular para adicionar Proteção Tamper Traseira. O suporte inclui recortes para o montar na parede. | | Para montagem em superfície, é fornecido um suporte rotativo opcional para que os utilizadores possam ajustar o alcance de deteção. Com o suporte rotativo, a VST-892-IL-ADC2 pode ser rodada 80 graus horizontalmente e 70 graus verticalmente para proporcionar uma cobertura ideal. | | A Câmara PIR foi concebida para ser montada numa superfície plana ou num canto com os parafusos de fixação e as buchas fornecidos. | #### Montagem em canto com o suporte triangular 1. São feitos 4 recortes no suporte triangular. Para fixar o suporte na Parede A, rompa os Recortes A e B. Para fixar o suporte na Parede B, rompa os Recortes C e D. Para fixar o suporte em ambas as Paredes A e B, rompa os Recortes A e D ou B e C. 2. Utilize os orifícios como molde e faça furos na superfície do canto. 3. Insira as buchas se a câmara PIR for montada em estuque ou tijolo. 4. Aparafuse o suporte triangular às buchas com os dois pinos salientes (E) no topo e virados para si. 5. Encaixe a Câmara PIR nos ganchos do suporte triangular. #### Montagem em superfície 1. Separe a tampa da base desapertando o parafuso de fixação inferior com uma chave de fendas Phillips. 2. Rompa os 2 recortes de superfície a partir do interior da base. 3. Utilize os orifícios como molde e faça furos na superfície de montagem. 4. Insira as buchas se o PIR for fixado em estuque ou tijolo. 5. Aparafuse a base às buchas. 6. Fixe a tampa novamente à base apertando o parafuso de fixação inferior.
#### Montagem em superfície com suporte rotativo (item opcional, vendido separadamente) O suporte rotativo pode ser montado na parede com os parafusos fornecidos. 1. Aparafuse o suporte rotativo à parede. 2. Encaixe o PIR nos 3 ganchos do suporte rotativo. 3. Rode o suporte para obter o alcance de deteção adequado e aperte o parafuso de fixação. --- # Agent Instructions: Querying This Documentation If you need additional information that is not directly available in this page, you can query the documentation dynamically by asking a question. Perform an HTTP GET request on the current page URL with the `ask` query parameter: ``` GET https://vesta-guide.gitbook.io/vesta-guide/portuguese-pt/vesta-410.md?ask= ``` The question should be specific, self-contained, and written in natural language. The response will contain a direct answer to the question and relevant excerpts and sources from the documentation. Use this mechanism when the answer is not explicitly present in the current page, you need clarification or additional context, or you want to retrieve related documentation sections.
