# VESTA-380 **BX-32-DS-F1** ## **Caixa de Sirene Externa Sem Fios**
A Caixa de Sirene Externa é usada para atrair atenção quando um sinal de alarme é recebido do Painel de Controle, ativando sua sirene e luz estroboscópica. A Caixa de Sirene também pode alertá-lo sobre violação de tamper e status de bateria fraca.

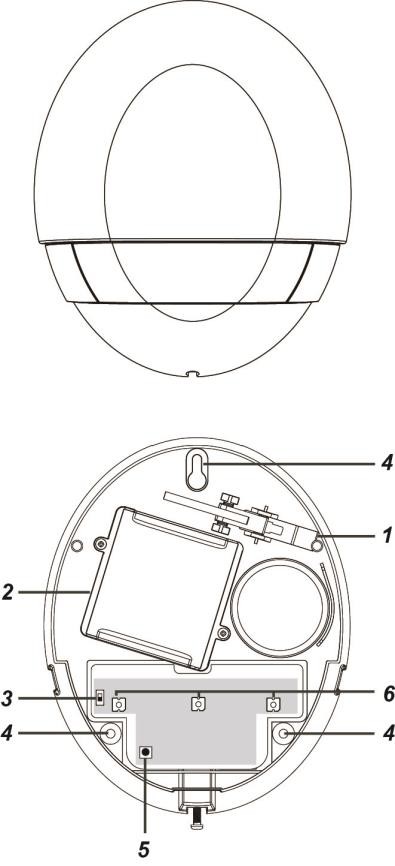

## Identificando as Peças ### 1 Interruptor de violação O interruptor de violação será ativado quando a Caixa de Sirene for removida da superfície montada, ou quando sua tampa for aberta. ### **2. Compartimento da Bateria** A Caixa de Sirene é alimentada por duas pilhas alcalinas D de 1,5V. ### **3. Interruptor da Bateria** ### **4. Orifícios de montagem na parede x 3** ### **5. Botão Learn** ### **6. LED 3 & 2 & 1 (Da esquerda para a direita)** ### Acessórios incluídos Além da própria Caixa de Sirene, os seguintes acessórios também estão incluídos no pacote: 1. 3 buchas grandes para parede 2. 3 x parafusos de fixação para montagem na parede 3. 2 x pilhas alcalinas D de 1,5V (pré-inseridas) ### Detecção de bateria e bateria fraca A caixa de sirene é alimentada por duas pilhas alcalinas D de 1,5V; possui detecção de bateria fraca e transmitirá sinais de bateria fraca quando for detectada tensão baixa. Ao trocar as pilhas, após remover as pilhas antigas, pressione o Interruptor de violação algumas vezes para drenar completamente a energia residual antes de inserir as novas. ### Supervisão A caixa de sirene é supervisionada enviando um sinal periódico de supervisão ao Painel de Controle. Quando o Painel de Controle não receber um sinal de supervisão dentro do período pré-programado, ele indicará uma falha. ## Visão Geral das Funções ### Memória de Alarme Se um alarme foi disparado na sua ausência e o sistema não foi desarmado antes do término do tempo de alarme, a Caixa de Sirene emitirá um alarme curto quando o sistema for desarmado para avisar o usuário de que um alarme foi disparado enquanto ele estava ausente. Isso sugere que o intruso ainda pode estar nas dependências. ### Duração do Alarme Quando um alarme é ativado pelo Painel de Controle, o Painel notificará a Caixa de Sirene para iniciar o alarme de acordo com a configuração de duração de alarme do painel. Quando a duração do alarme do Painel expirar, ele notificará a Caixa de Sirene para parar o alarme. Se a Caixa de Sirene não receber o sinal do Painel de Controle para parar o alarme, ela soará o alarme por no máximo 3 minutos e então parará o alarme. Por exemplo: * Se a duração do alarme do Painel estiver configurada para mais de 3 minutos, após a ativação do alarme, em vez de aguardar a expiração da duração do alarme do painel, a Caixa de Sirene deixará de soar após 3 minutos. * Se o painel estiver em modo desarmado e o interruptor de violação da Caixa de Sirene for acionado, a Caixa de Sirene ativará o alarme por 3 minutos, pois o painel está em modo desarmado e não ativará alarme pelo acionamento de violação. ### Tamper da Sirene A caixa de sirene está protegida contra qualquer tentativa de abrir a tampa superior ou de destacá-la da superfície de montagem. Se a Caixa de Sirene detectar uma condição de tamper, ela ativará a sirene e a luz estroboscópica pelo período de alarme programado. Um sinal de tamper será enviado ao Painel de Controle juntamente com transmissões de sinal regulares para que o Painel exiba o status adequadamente. Se a condição de tamper persistir, a Caixa de Sirene emitirá uma série de cinco bipes sempre que o sistema for armado ou quando o tamper for habilitado, para indicar uma falha. A função de violação pode ser desativada temporariamente a partir do Painel de Controle usando a função de controle de Violação da Sirene. A caixa de sirene interromperá a detecção de violação temporariamente por uma hora. Esta função é projetada principalmente para substituir a bateria ou alterar o local de instalação. Após uma hora, o Painel de Controle ativará automaticamente a função novamente. A detecção de violação também pode ser reativada manualmente usando a função Violação da Sirene. ### Indicação de Status Áudio e Visual Ao armar/desarmar o sistema, a Caixa de Sirene usa diferentes métodos para distinguir vários estados para o usuário, conforme listado na tabela. | **Estado do Sistema** | **Áudio da Sirene** | **Indicação da luz estroboscópica** | | ------------------------ | --------------------------- | ----------------------------------- | | Armar/Em Casa | 1 bipe**\*** | 3 grupos de LED piscam uma vez | | Desarmar | 2 bips**\*** | Pisca sequencialmente por 1 ciclo | | Armar (Bateria Fraca) | 3 bips | 3 grupos de LED piscam três vezes | | Desarmar (Bateria Fraca) | 3 bips | Pisca sequencialmente por 3 ciclos | | Armar (Violação) | 5 bips | 3 grupos de LED piscam 5 vezes | | Desarmar (Violação) | 5 bips | Pisca sequencialmente por 5 ciclos | | Som de Entrada/Saída | Bips de contagem regressiva | | **\*** A indicação de Áudio da Sirene será afetada pela configuração Confirmação ON / OFF. Ao definir Confirmação como OFF, o som de confirmação não estará disponível. Consulte a configuração de Som/Sirene do Painel de Controle para a função de Confirmação. ## Começando ### Aprendizagem
Passo 1Afrouxe o parafuso inferior da caixa de sirene com uma chave Phillips e destaque a tampa superior.
Passo 2Coloque o Painel de Controle em modo de aprendizagem (consulte o manual do usuário do Painel de Controle para detalhes).
Passo 3Deslize o interruptor da bateria para a posição ON para ligar a caixa de sirene. Todos os LEDs piscarão uma vez e o buzzer emitirá um bipe.
Passo 4Pressione o botão Learn uma vez. A caixa de sirene emitirá um bipe curto e os LEDs 1 e 3 acenderão brevemente. A caixa de sirene agora está em modo de aprendizagem e transmitirá um código de aprendizagem ao Painel.
Passo 5Se o Painel não recebeu um código de aprendizagem, pressione o botão Learn novamente (a caixa de sirene não emitirá bipe desta vez).
Se o Painel receber o código de aprendizagem, listará as informações do dispositivo em conformidade (siga as instruções do manual do Painel de Controle para completar o procedimento de aprendizagem). Um reconhecimento será enviado à caixa de sirene. Quando o reconhecimento for recebido, a caixa de sirene emitirá um bipe curto e piscará o LED 2 uma vez para indicar que o processo de aprendizagem foi bem-sucedido e então sairá do modo de aprendizagem.
Passo 6Consulte o manual do Painel de Controle e use a função Editar Dispositivo para verificar as configurações da caixa de sirene. Você pode editar a área de operação, o número da zona e o nome do dispositivo da caixa de sirene.
{% hint style="warning" %} Nota: * Se a aprendizagem falhar, remova a caixa de sirene do Painel de Controle e repita os Passos 4-7 novamente. * Se a Caixa de Sirene não receber o código de confirmação do Painel de Controle dentro de um minuto, a Caixa de Sirene sairá do modo de aprendizagem. Reinicie o processo de aprendizagem a partir do Passo 4. {% endhint %} ### Editar Área de Operação do Dispositivo Passo 1 Use a função “Editar Dispositivo” na página web do Painel para alterar a configuração de área. Passo 2 Para o dispositivo que se comunica diretamente com o Painel, a configuração é concluída após clicar em OK. Para o dispositivo que usa um Repetidor, pressione o Botão Learn uma vez para transmitir um código de aprendizagem após alterar a configuração de área. ## Programação ### **Configuração de Som/ Sirene** Use a página “**Configuração de Som/ Sirene**página para configurar a função de configuração da caixa de sirene: ***Tamper On/ Tamper Off*** Você pode ativar ou desativar toda a proteção contra violação RF da caixa de sirene com esta função. Selecione para ligar ou desligar a função de violação da caixa de sirene. {% hint style="warning" %} Nota: Quando desligada, a caixa de sirene interromperá a detecção de violação temporariamente por uma hora. Após uma hora, o Painel de Controle ativará automaticamente a função novamente se a função de violação não for ligada manualmente. {% endhint %} ### **Função individual da caixa de sirene** Edite a página de edição do dispositivo para inserir as configurações e informações da caixa de sirene conforme necessário. * **Nome:** Insira um nome para a caixa de sirene. * **Área:** Selecione a área à qual a caixa de sirene pertence.  **Zona:** Selecione o número da zona da caixa de sirene. #### **Atributo** * **Ignorar Permanentemente:** Se selecionado, o Painel de Controle ignorará completamente todos os sinais recebidos da caixa de sirene. Uma caixa de sirene em desvio não poderá disparar qualquer resposta, incluindo alarme ou falha no Painel de Controle. Todas as outras configurações de atributo também serão ignoradas. * **Área Inteira:** se selecionado, todas as funções de Volume, Voz e Comportamento serão ativadas simultaneamente em todas as áreas. #### **Volume** * **Configuração > Controle de Bip > Bip de Alarme > Ativar** defina o volume do som de alarme da caixa de sirene ao alarmar. * **Bipe de confirmação de armado total:** defina o volume do som de bipe de confirmação da caixa de sirene quando o Painel de Controle for colocado em Modo Totalmente Armado. * **Bipe de confirmação de armado Home:** defina o volume do som de bipe de confirmação da caixa de sirene quando o Painel de Controle for colocado em Modo Armado em Casa. * **Bipe de confirmação de desarme:** defina o volume do som de bipe de confirmação da caixa de sirene quando o Painel de Controle for colocado em Modo Desarmado. * **Bipes de saída do armado total:** defina o volume dos bipes de contagem regressiva de saída no Modo Armado Total. * **Bipes de saída do armado Home:** defina o volume dos bipes de contagem regressiva de saída no Modo Armado Home. * **Bipes de entrada do armado total:** defina o volume dos bipes de contagem regressiva de entrada no Modo Armado Total. * **Bipes de entrada do armado Home:** defina o volume dos bipes de contagem regressiva de entrada no Modo Armado Home. * **Toque de Porta:** defina o volume do som de Toque de Porta (som Ding-Dong). * **Campainha VDP:** Esta função não é suportada pelo BX-32. * **Armar com Falha:** defina o volume do bipe ao armar com falha. * **Ladrão externo:** Esta função não é suportada pelo BX-32. #### **Comportamento** * **Gatilho de intruso em armado Home:** Ativar ou Desativar se a caixa de sirene é ativada quando um alarme é disparado sob Armamento em Casa. * **Gatilho de intruso em armado total:** Ativar ou Desativar se a caixa de sirene é ativada quando um alarme é disparado sob Armamento Total. * **Ativação do strobe:** Ativar ou Desativar a ativação da luz estroboscópica LED. * **Flash de confirmação:** Ativar ou Desativar o piscar do LED quando o sistema for Armado/Desarmado. **Flash de saída:** Ativar ou Desativar o piscar do LED durante um período de contagem regressiva de saída. * **Flash de entrada:** Ativar ou Desativar o piscar do LED durante um período de contagem regressiva de entrada. * **Flash de disparo:** Ativar ou Desativar o piscar do LED ao alarmar. * **Som de alarme em memória:** Ative ou desative o som de Alarme em Memória. * **Som de falha:** Ative ou desative sons de falha do sistema. ## Instalação Prossiga com a instalação após completar a aprendizagem.

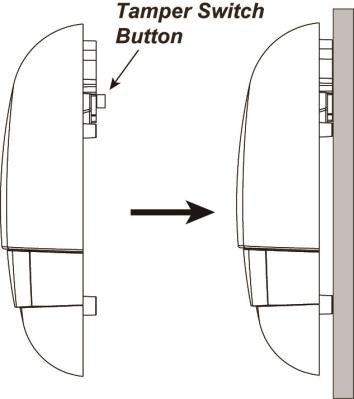

Passo 1 Desative a função de violação no Painel de Controle (consulte o manual de instruções do Painel). A caixa de sirene emitirá um bipe para indicar que o interruptor de violação agora está desativado. {% hint style="warning" %} Nota: A função de violação ficará desligada apenas por uma hora. O Painel de Controle ativará automaticamente a função novamente após esse período. {% endhint %} Passo 2 Encontre um local adequado para montar a caixa de sirene. Passo 3 Remova a tampa superior afrouxando o parafuso inferior. Passo 4 Segure a caixa de sirene na localização desejada; alimente a caixa de sirene com energia. Passo 5 Verifique se a caixa de sirene tem sinal forte o suficiente com o Painel de Controle colocando o Painel de Controle em **Teste de Percurso** modo (consulte o manual do Painel). Pressione o **Botão Learn para** verificar se o sinal é forte o suficiente (consulte o manual do Painel para a intensidade do sinal). Passo 6 Se estiver satisfeito com a intensidade do sinal, identifique os 3 orifícios de montagem e fixe a caixa de sirene na parede com os parafusos grandes e as buchas fornecidas. Certifique-se de que o Interruptor de violação esteja totalmente pressionado contra a parede {% hint style="warning" %} Nota: O interruptor de violação sobressai pela parte traseira da unidade. Quando a caixa de sirene é puxada da parede, o alarme será ativado. Certifique-se de que esteja totalmente pressionado quando a caixa de sirene estiver montada. Se houver uma folga, preencha com material de espaçamento adequado. {% endhint %} Passo 7 Recoloque a tampa superior e aperte o parafuso inferior. Passo 8 Ative a função de violação a partir do Painel de Controle (consulte o manual do Painel). Passo 9 Verifique se a instalação foi bem-sucedida armando e desarmando o sistema a partir do Painel de Controle. Armar/desarmar com sucesso é indicado pela tabela fornecida em **Indicação de Status Áudio e Visual**. {% hint style="warning" %} Nota: Se forem notados 5 bipes curtos ao armar/desarmar, isso significa que o interruptor de violação não está totalmente pressionado. Verifique a violação e assegure-se de que esteja corretamente ajustada e teste novamente no Painel de Controle. {% endhint %} Passo 10 A instalação está agora concluída. ### Trocando a Bateria
Passo 1Desative a detecção de violação a partir do Painel de Controle (consulte o manual do Painel). A caixa de sirene emitirá um bipe para indicar que o interruptor de violação agora está desativado.
Passo 2Afrouxe o parafuso inferior e destaque cuidadosamente a tampa superior.
Passo 3Deslize o interruptor da bateria para a posição desligado.
Passo 4O compartimento da bateria tem uma tampa presa por 2 parafusos. Desaperte os parafusos e abra a tampa.
Passo 5Remova as pilhas antigas e pressione o Interruptor de violação algumas vezes para drenar completamente a energia residual.
Passo 6Insira novas pilhas no compartimento da bateria.
Passo 7Deslize o interruptor da bateria para a posição ON. Todos os LEDs piscarão uma vez e o buzzer emitirá 1 bipe quando a caixa de sirene for ligada.
Toque em “Salvar” para confirmar a configuração da cena. A página Regra será atualizada com a nova Cena.Recoloque e aperte a tampa do compartimento da bateria.
Você pode tocar noRecoloque e fixe a tampa superior apertando o parafuso inferior.
Passo 10Entre na página de configuração de Som/Sirene do Painel de Controle para ativar a função de violação. A caixa de sirene emitirá um bipe para indicar que o interruptor de violação agora está ativado.
### Restaurar Configurações de Fábrica A Caixa de Sirene pode ser reiniciada e o conteúdo da memória apagado. Sempre que a Caixa de Sirene for removida da lista de dispositivos do Painel de Controle, ela deve ser colocada em redefinição de fábrica para limpar sua memória do Painel de Controle; caso contrário, a Caixa de Sirene ainda disparará alarme se receber sinal de alarme do painel.
Passo 1Desative a detecção de violação a partir do Painel de Controle (consulte o manual do Painel). A caixa de sirene emitirá um bipe para indicar que o interruptor de violação agora está desativado.
Passo 2Remova a caixa de sirene da lista de dispositivos do Painel de Controle (consulte o manual do Painel).
Passo 3Afrouxe o parafuso inferior e destaque a tampa superior.
Passo 4Deslize o interruptor da bateria para a posição OFF.
Passo 5Pressione e segure o Botão Learn e deslize o interruptor da bateria para a posição ON. Continue segurando o Botão Learn por 7 segundos. Solte o Botão Learn quando ouvir 2 bipes curtos e um bipe longo. Os parâmetros anteriores na caixa de sirene serão apagados e ela voltará ao modo normal.
{% hint style="warning" %} Nota: Sempre que a Caixa de Sirene for removida do Painel de Controle, ela também deve ser restaurada às configurações de fábrica para limpar sua memória no Painel de Controle. {% endhint %}
