# VESTA-206

PRL-3ZW-AC&#x20;

## &#x20;**Interruptor de Relé Alternador Z-Wave**&#x20;

<figure><img src="/files/09be25c5e2d9a31de511b1458aa686d58d0d3826" alt="" width="375"><figcaption><p>VESTA-206</p></figcaption></figure>

## **Introdução**

PRL-3ZW-AC é um Interruptor de Relé Alternador Z-Wave. O Interruptor de Relé Alternador pode ser conectado a um dispositivo com fio e configurado para estado Normalmente Aberto (N.O.). Após ingressar na rede Z-Wave, o Interruptor de Relé Alternador pode ser controlado via rede Z-Wave para ativar dispositivos conectados.

Z-Wave é um protocolo de comunicação sem fio que usa rádio RF de baixa potência. Aproveitando a rede em malha Z-Wave, comandos podem ser roteados até seu destino através de produtos Z-Wave “ouvintes” intermediários.

O Relé pode controlar nós Z-Wave simplesmente pressionando o botão de função e também pode alertá-lo sobre problemas de comunicação de sinal.

A série de Interruptores de Relé Alternador Z-Wave inclui os seguintes modelos:

PRL-3ZW-AC

PRL-3ZW-AC-OTA

## **Identificação das Peças**

![](/files/57531b221d21e9d3b40e9a05d0b5b0a3dd08cb17)

**1. Indicador LED**

O indicador LED é usado para indicar o status do Relé:

* LED Aceso: Relé Ligado
* LED Apagado: Relé Desligado

2. **Botão de Função**

Pressione o botão 3 vezes dentro de 1,5 segundos para enviar um código de aprendizado.

Pressione e segure o botão por 10 segundos para restaurar as configurações de fábrica.

Pressione o botão para alternar LIGAR/DESLIGAR o Relé.

**Terminais de Conexão**

Conecte o fio ao terminal, aperte o parafuso para fechar a braçadeira e prender o fio no lugar. Desaperte para abrir a braçadeira e remover o fio conectado ao terminal.

3. **Neutro**
4. **Linha (entrada AC)**

Para alimentar o PRL-3ZW, conecte os terminais L e N da fonte de alimentação aos terminais L e N.

**5. NO**

Para conexão Normalmente Aberta com o dispositivo

**6. Comum**

Conecte os terminais NO e COM do dispositivo com fio aos terminais NO e COM do PRL-3ZW.

## **Especificação**

* Fonte de Alimentação (Alimentação Externa): 100-240VAC
* Saída do Relé: relé SPDT livre de potencial, Carga Máxima de Operação: 5A (Resistiva) a 24VDC ou 240VAC.
* Fio flexível: 14 \~ 22 AWG
* Temperatura de Operação: -10°C a 45°C (14°F a 113°F)
* Umidade: Até 85% sem condensação
* Dimensões: 71mm x 49mm x 26mm

{% hint style="success" %}
**Ambiente de Instalação**

* O Interruptor de Relé Alternador deve ser instalado em ambiente interno, em local seco.
* Recomenda-se instalar o dispositivo em uma caixa embutida plástica resistente a fogo.
* Não instale o dispositivo em uma caixa metálica para otimização do alcance Z-Wave.
  {% endhint %}

{% hint style="danger" %}

* Todos os trabalhos no dispositivo, incluindo instalação e manutenção, devem ser realizados por um eletricista qualificado e licenciado.
* Para evitar choque elétrico e/ou danos ao equipamento, desconecte a alimentação elétrica no fusível principal ou disjuntor antes da instalação e manutenção.
* Não conecte o dispositivo a cargas que excedam a corrente de carga suportada.
  {% endhint %}

<img src="/files/b5ed94b4266aa884e8d421323fd9c920eee9f032" alt="" width="192">

## **Instalação**

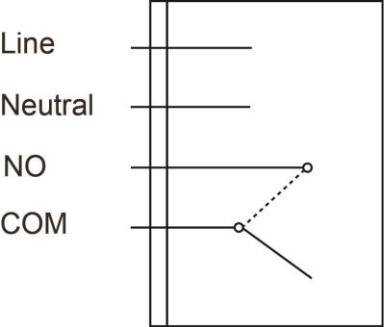

Ligue o relé de acordo com as instruções abaixo ou consulte o diagrama para mais informações.

1. Por favor, desligue a alimentação antes da conexão.
2. Conecte os terminais L e N da fonte de alimentação aos terminais Linha e Neutro do PRL, respectivamente.
3. Dependendo do dispositivo que deseja controlar através do Relé, selecione o terminal NO e conecte o Relé ao dispositivo para estabelecer uma ligação Normal Aberta com o dispositivo.
4. Após concluir a fiação, ligue a alimentação para energizar o Interruptor Alternador de Relé.

{% hint style="info" %}
A fiação do PRL deve ser realizada apenas por técnico certificado com conhecimento e treinamento adequados em equipamentos elétricos.
{% endhint %}

## **Características**

### ***Adicionando o Dispositivo (Inclusão)***

* Conecte a entrada de energia ao Interruptor Alternador de Relé de acordo com a instrução de Instalação acima e ligue o Interruptor Alternador de Relé.
* Coloque o gateway Z-Wave ou painel de controle em **Modo de Inclusão** (por favor, consulte o manual do gateway Z-Wave ou do painel de controle).
* Dentro de 1,5 segundo, pressione o Botão de Função 3 vezes.
* Consulte o manual de operação do gateway Z-Wave ou do painel de controle para concluir o processo de adição.
* Se o dispositivo já tiver sido adicionado (incluído) em outro Gateway/ Painel de Controle Z-Wave, ou se o dispositivo não puder ser adicionado no Gateway/ Painel de Controle Z-Wave atual, tente removê-lo primeiro (veja ***Removendo o Dispositivo***).

### ***Removendo o Dispositivo (Exclusão)***

O dispositivo deve ser removido da rede Z-Wave existente antes de ser adicionado em outra. **Modo de Exclusão**

* Coloque o gateway Z-Wave ou painel de controle em **Modo de exclusão** (por favor, consulte o manual do gateway Z-Wave ou do painel de controle).
* Dentro de 1,5 segundo, pressione o Botão de Função 3 vezes e o dispositivo será removido da rede Z-Wave.

### **Restaurar Configurações de Fábrica**

* Restaurar o dispositivo às configurações de fábrica o retornará às configurações padrão de fábrica (ou seja, não incluído em nenhuma rede Z-Wave). Por favor, use este procedimento somente se o gateway Z-Wave ou painel de controle estiver perdido ou inoperante.
* Pressione e segure o Botão de Função do dispositivo por 10 segundos para restaurar as configurações de fábrica.

### ***Teste de Alcance***

Para testar se o dispositivo é capaz de se comunicar com o gateway Z-Wave ou painel de controle:

* Coloque o gateway/painel no modo de teste de alcance (Walk Test).
* Pressione o Botão de Função no dispositivo
* O gateway/painel deverá exibir se o dispositivo está dentro do alcance de operação (por favor, consulte o manual de operação do gateway/painel).

## **Operação**

### ***Controle do Relé***

* Depois que o Interruptor de Relé Alternador for adicionado com sucesso a uma rede Z-Wave, o gateway/painel de controle pode controlar remotamente o relé para ligar, desligar ou alternar entre os estados Ligado e Desligado. Consulte seu gateway/painel de controle Z-Wave para mais detalhes.

> **Informações Z-Wave**
>
> **Tipo de Dispositivo:** Interruptor de Alimentação Liga/Desliga
>
> **Tipo de Função:** Escravo Sempre Ligado (AOS)
>
> **Suporte/Controle de Classes de Comando**
>
> **Suporte CC Obrigatório:** Association CC, v2 ou mais recente
>
> Association Group Information CC
>
> Basic CC
>
> Binary Switch CC
>
> Device Reset Locally CC
>
> Manufacturer Specific CC
>
> Power level CC
>
> Version CC, v2 ou mais recente
>
> Z-Wave Plus Info CC
>
> **Suporte CC Recomendado**: Firmware Update Metadata CC

### ***Grupos do Z-Wave (Classe de Comando de Associação Versão 2)***

O Interruptor pode ser configurado para enviar relatórios para dispositivos Z-Wave associados. Ele suporta um grupo de associação com suporte a cinco nós para Agrupamento 1. Para o agrupamento 1, o Interruptor reportará seu status mais recente ao Gateway/Painel Z-Wave.

Grupo 1 para “LifeLine”:

Binary Switch CC (SWITCH\_BINARY\_REPORT)

Device Reset Locally CC (COMMAND\_CLASS\_DEVICE\_RESET\_LOCALLY)

* Relatório automático para o Agrupamento 1 (Máximo de Nós 5)
* Relatório de Evento Liga/Desliga

Ao alternar entre Ligado/Desligado, ele enviará o Relatório de Interruptor Binário para os nós do Agrupamento 1.
