VESTA-204
CO-8
Detector de Monóxido de Carbono
O CO-8 é um Detector de Monóxido de Carbono sem fio capaz de detectar a presença perigosa de CO no seu entorno e disparar imediatamente o alarme de acordo com os diferentes níveis de concentração de CO detectados. O Detector de Monóxido de Carbono também apresenta longa durabilidade da bateria, função de autodiagnóstico e sirene alta para alerta sonoro.

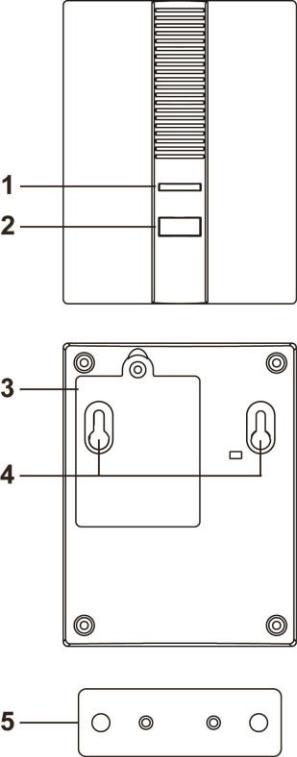

Identificação das Peças
LED de Duas Cores (Âmbar e Vermelho)
Quando a tensão da bateria estiver baixa, o LED âmbar piscará a cada 45 segundos.
Quando qualquer condição de falha for detectada pelo teste de autodiagnóstico, o LED âmbar piscará a cada 5 segundos.
Enquanto o Detector de Monóxido de Carbono estiver transmitindo sinal, o LED VERMELHO piscará
Enquanto o Monóxido de Carbono estiver em alarme, o LED vermelho piscará rapidamente.
Durante o Silenciamento do Alarme, o LED vermelho piscará uma vez por segundo.
Quando a bateria estiver esgotada, tanto o LED vermelho quanto o LED âmbar piscarão uma vez a cada 4 segundos.
Botão de Aprendizado/Teste
Pressione o botão para
Transmitir um sinal de aprendizado/teste para aprendizado do dispositivo ou teste de alcance do rádio.
Para silenciar temporariamente o alarme após a ativação. Pressione e segure o botão por 10 segundos para_
Executar a função de autodiagnóstico.
Tampa do Compartimento da Bateria
.Orifícios de Montagem
Suporte de Montagem
Bateria
3 “AA” pilhas alcalinas de 1,5V são usadas para alimentar.
O Detector de Monóxido de Carbono tem vida útil da bateria de aproximadamente 9 anos.
Quando o Detector de Monóxido de Carbono detectar tensão baixa da bateria, um sinal de bateria fraca será transmitido junto com as transmissões regulares. O LED âmbar piscará e o Detector de Monóxido de Carbono emitirá um bipe a cada 30 segundos.
Quando a bateria estiver esgotada, remova a tampa do compartimento da bateria e substitua por baterias novas.
Supervisão
Após a instalação, o Detector de Monóxido de Carbono transmitirá automaticamente Sinais de Supervisão ao Painel de Controle em intervalos aleatórios de 30 a 50 minutos.
Se o Painel de Controle não receber o sinal do Detector de Monóxido de Carbono por um período pré-definido, o Painel de Controle determinará que o Detector de Monóxido de Carbono falhou na supervisão e está fora de serviço.
Detecção de Monóxido de Carbono
O alarme será ativado após a concentração de CO ser detectada de acordo com o tempo indicado na tabela a seguir:
Nível de concentração de CO
Tempo até o alarme
30 ppm
N/D
50 ppm
60~90 minutos
100 ppm
10~40 minutos
300 ppm
Abaixo de 3 minutos
Uma vez que o alarme é ativado, o Detector de Monóxido de Carbono transmitirá sinal de alarme e ativará seu buzzer para disparar o alarme. O LED vermelho começará a piscar rapidamente.
Após a ativação do alarme, o Detector de Monóxido de Carbono continuará a soar o alarme e reenviará o sinal de alarme a cada 2 minutos até que a concentração de CO caia abaixo de 30 ppm. Quando a concentração cair abaixo de 30 ppm, o Detector de Monóxido de Carbono cessará o alarme e transmitirá um sinal de restauração.
Silenciamento do Alarme
Quando o alarme estiver tocando, pressionar o botão Test colocará o Detector de Monóxido de Carbono no modo Silenciar Alarme por 10 minutos e o alarme será temporariamente interrompido.
Após esses 10 minutos, o Detector de Monóxido de Carbono verificará novamente a concentração de Monóxido de Carbono. Se a concentração de Monóxido de Carbono ainda estiver acima do valor limite definido, o Detector de Monóxido de Carbono tocará o alarme novamente. Caso contrário, retornará ao modo normal de operação e transmitirá um sinal de restauração.
Autodiagnóstico
O Detector de Monóxido de Carbono realizará autodiagnósticos a cada 12 horas. O usuário também pode pressionar e segurar o botão de teste por 10 segundos para executar o autodiagnóstico. Se qualquer falha for detectada, o Detector de Monóxido de Carbono transmitirá sinal ao Painel de Controle, e o LED âmbar piscará a cada 5 segundos. As seguintes três condições do Sensor de Monóxido de Carbono podem ser detectadas via autodiagnóstico.
Condição
Descrição
Relatar ao Painel de Controle
Sensor Bom
O Sensor de CO funciona normalmente.
Não
Sensor em Curto
O Sensor de CO não funciona normalmente porque os polos positivo e negativo estão conectados entre si.
Sim
Sensor Aberto
O Sensor de CO não funciona normalmente porque se soltou ou porque o polo positivo ou o polo negativo está quebrado.
Sim
Aprendizagem
Passo 1 Insira as 3 “AA” baterias no compartimento de baterias de acordo com a polaridade correta mostrada no suporte da bateria.
Passo 2 Quando as baterias forem inseridas, o Detector de Monóxido de Carbono emitirá 2 bips curtos, e o LED vermelho piscará uma vez.
Passo 3 Coloque o Painel de Controle em Aprendizagem modo, consulte o manual do Painel de Controle para detalhes. Passo 4 Pressione o Botão de Aprender/Teste no Detector de Monóxido de Carbono para transmitir sinal ao
Painel de Controle para o processo de aprendizado. O LED vermelho piscará uma vez com um bipe.
Passo 5 Consulte o manual de operação para finalizar o processo de aprendizado.
Teste de Percurso
Teste o alcance do sinal do Detector de Monóxido de Carbono usando a função Teste de Caminhada.
Passo 1 Coloque o Painel de Controle no modo Teste de Caminhada. Consulte o manual do painel para detalhes.
Passo 2 Pressione o botão Aprender/Teste para transmitir um sinal. O LED vermelho piscará uma vez com um bipe. Se o LED vermelho não piscar e nenhum bipe for ouvido, significa que o detector está com defeito ou a bateria está esgotada.
Passo 3 Se o Painel de Controle receber o sinal com sucesso, exibirá a intensidade do sinal do dispositivo adequadamente. Saia do modo Teste de Caminhada para completar o teste. Se o sinal não for recebido, significa que o painel está fora do alcance do sinal do detector de Monóxido de Carbono. Por favor, realoque o detector e tente novamente.
Diretrizes de Instalação
Recomenda-se instalar o Detector de Monóxido de Carbono nos seguintes locais.
Instale o Detector de Monóxido de Carbono em seus quartos para proteger sua segurança.
Para casas com garagem, monte também próximo à porta interna para a garagem e no cômodo acima da garagem para proteção caso o motor do carro não seja desligado.
Dentro da cozinha e da garagem – para evitar falsos alarmes
Canto ou local com ar estagnado – para evitar falsos alarmes
Lareira – Mantenha pelo menos 4,5 metros de distância para evitar falsos alarmes.
Instalação
(Recomenda-se que o CO-8 seja instalado por uma pessoa competente).
Um suporte de montagem é fornecido no pacote para montar o Detector de Monóxido de Carbono na parede.
Passo 1. Coloque o Detector de Monóxido de Carbono no local de instalação desejado, use a função Teste de Caminhada para confirmar que a intensidade do sinal está satisfatória.
Passo 2. Use o suporte de montagem como molde para marcar os dois orifícios na parede no local escolhido para instalar os parafusos.
Passo 3. Parafuse o suporte de montagem na parede de acordo com o local marcado. Instale buchas na parede, se necessário.
Passo 4. Encaixe o Detector de Monóxido de Carbono no suporte de montagem. A instalação está agora completa.
Vida útil do Sensor e Manutenção
O Detector de Monóxido de Carbono utiliza seu sensor eletroquímico incorporado para detecção de Monóxido de Carbono. O sensor tem aproximadamente 10 anos de vida operacional. Certifique-se de substituir o dispositivo ao final de sua vida útil.
Limpe regularmente a tampa frontal do dispositivo para evitar poeira ou detritos que possam afetar a amostragem do ar. Limpe a superfície com um pano umedecido com água limpa ao limpar; não use agentes de limpeza, detergentes ou solventes.
Evite usar aerossóis perto do dispositivo.
Não pinte o dispositivo; a pintura pode bloquear o orifício de ventilação do detector e afetar sua capacidade de amostrar o ar.
Evite que o CO-8 colida ou caia, o que pode danificar o dispositivo.
Este Aparelho foi projetado para proteger indivíduos dos efeitos agudos da exposição ao monóxido de carbono. Não protegerá totalmente indivíduos com condições médicas específicas. Em caso de dúvida, consulte um médico.
Em caso de alarme, prenda a respiração rapidamente para evitar inalar monóxido de carbono e abra portas/janelas para arejar, então saia do local por segurança.
A exposição ao monóxido de carbono pode resultar em intoxicação por CO, causando dores de cabeça, tontura, vômito como efeitos. Inalar grande quantidade de CO pode até resultar em condições graves como aumento da frequência cardíaca, inconsciência, falhas respiratórias e até morte.
Você deve NÃO modificar o aparelho sob quaisquer circunstâncias.
O aparelho deve ser instalado para ambiente doméstico regular; não deve ser substituído/used para outros fins, como manutenção de aparelhos que queimam combustível, caldeiras, chaminés.
A temperatura de operação é -10°C a 50°C, umidade de operação até 85% sem condensação.
