VESTA-185

LMHT-1ZBS

Sensor de Iluminação Ambiente, Umidade e Temperatura (ZigBee)

Introdução

O LMHT-1ZBS é um sensor ZigBee de Iluminação Ambiente, Umidade e Temperatura. Ele monitora o ambiente da sua casa e transmite a iluminância medida (lux), a umidade e a temperatura para o coordenador na rede ZigBee.

O sensor utiliza a tecnologia ZigBee para transmissão de sinais sem fio. ZigBee é um protocolo de comunicação sem fio que é confiável, possui baixo consumo de energia e alta eficiência de transmissão. Baseado no padrão IEEE802.15.4, o ZigBee permite que uma grande quantidade de dispositivos seja incluída em uma rede e coordenada para troca de dados e transmissão de sinais.

O sensor funciona como um dispositivo final na rede ZigBee. Ele pode ser incluído na rede ZigBee para transmitir sinais quando ativado, mas não permite que qualquer outro dispositivo ZigBee entre na rede através do sensor.

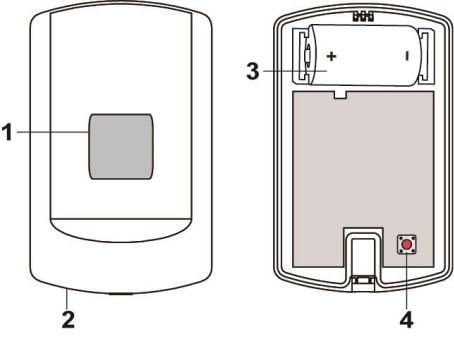

Identificação das Peças

Sensor de Luz / Indicador LED
- Pisca uma vez: Restaurar Configurações de Fábrica
- Pisca duas vezes: Após o sensor ingressar com sucesso em uma rede ZigBee.
- Pisca 3 vezes: Bateria inserida.
- Pisca 5 vezes: Bateria fraca detectada ao inserir a bateria.
- Pisca uma vez a cada 20 minutos: O sensor perdeu a conexão com sua rede ZigBee atual.
Sensor de Temperatura
Compartimento da Bateria
Botão de Função
- Pressione uma vez para enviar um sinal ao coordenador.
- Pressione e segure por 10 segundos para redefinir o dispositivo.

Características

Monitoramento de Iluminação, Humidade e Temperatura

O sensor mede iluminância, umidade e temperatura para transmitir os dados medidos ao coordenador da rede ZigBee regularmente.

A leitura de iluminância é transmitida a cada 30 minutos.

A leitura de umidade e temperatura é transmitida a cada 10 minutos. O sensor também transmitirá sinais automaticamente quando:

A temperatura mudar +/- 2°C.
A humidade mudar +/- 10%.
Quando a iluminância atual mudar em +/- 10%.
O nível de mudança necessário para acionar a transmissão de sinal é programável usando o comando ZigBee Configure Reporting – parâmetro Reportable Change.
Os valores padrão são:
Temperatura: 200 para 2°C.
Umidade: 1000 para 10%.
Iluminância: 10 para 10%.

Você também pode pressionar o Botão de Função uma vez para transmitir a leitura atual manualmente.

Detecção de bateria e bateria fraca

O sensor usa uma bateria de lítio CR123A 3V como fonte de alimentação.
O sensor possui função de Detecção de Bateria Baixa. Quando a tensão da bateria estiver baixa, o sensor transmitirá um sinal de Bateria Baixa para o coordenador na rede ZigBee
Ao trocar a bateria, após remover as baterias antigas, pressione o Botão de Função duas vezes para descarregar completamente antes de inserir a nova bateria.
Se uma tensão de bateria baixa for detectada ao inserir uma nova bateria, o indicador LED piscará 5 vezes.

Supervisão

O sensor transmitirá um sinal de supervisão juntamente com o sinal de leitura para relatar sua condição regularmente. O intervalo padrão de fábrica é de 30 minutos, o qual pode ser ajustado conforme a configuração.

Configuração da Rede ZigBee

Diretrizes do Dispositivo ZigBee

ZigBee é um protocolo de comunicação sem fio que é confiável e possui baixo consumo de energia e alta eficiência de transmissão. Baseado no padrão IEEE802.15.4, o ZigBee permite que uma grande quantidade de dispositivos seja incluída em uma rede e coordenada para troca de dados e transmissão de sinais.

Devido à estrutura fundamental da rede ZigBee, o dispositivo ZigBee buscará ativamente e ingressará na rede após ligar. Como executar a tarefa de conectar à rede pode consumir alguma energia, é necessário seguir as instruções para evitar o esgotamento da bateria de um dispositivo ZigBee

Certifique-se de que o roteador ou coordenador da sua rede ZigBee esteja ligado antes de inserir a bateria no dispositivo ZigBee.
Certifique-se de que o roteador ou coordenador da rede ZigBee esteja ligado e dentro do alcance enquanto um dispositivo ZigBee estiver em uso.
Não remova um dispositivo ZigBee do roteador ou coordenador da rede ZigBee sem remover a bateria do dispositivo ZigBee.

Ingressando na Rede ZigBee

Como dispositivo ZigBee, o sensor precisa ingressar em uma rede ZigBee para transmitir sinais. Por favor, siga os passos abaixo para incluir o sensor na rede ZigBee.

Desencaixe a tampa superior e o conjunto da base e insira a bateria.
Pressione e segure o botão de função por 10 segundos enquanto o sensor é reiniciado (o LED pisca uma vez) e começa a procurar por uma rede ZigBee existente. Certifique-se de que a função de permissão para ingressar no roteador ou coordenador da sua rede ZigBee esteja ativada.
Se o sensor ingressar com sucesso em uma rede ZigBee, o indicador LED piscará duas vezes para confirmar.
Após ingressar na rede ZigBee, o sensor será registrado automaticamente na rede. Verifique seu coordenador ZigBee, painel de controle do sistema ou CIE (Equipo de Controle e Indicação) para confirmar se a inclusão e o registro foram bem-sucedidos.
Após ingressar na rede ZigBee, se o sensor perder a conexão com a rede ZigBee atual, o LED piscará a cada 20 minutos para indicar. Verifique a condição da sua rede ZigBee e o alcance do sinal do sensor para corrigir a situação.

Removendo o Dispositivo da Rede ZigBee (Redefinição de Fábrica)

Para remover o dispositivo da rede ZigBee atual, o sensor deve ser colocado em Redefinição de Fábrica para concluir a remoção do dispositivo. A função de Redefinição de Fábrica apagará as informações de configuração armazenadas no dispositivo e instruirá o sensor a procurar uma nova rede ZigBee.

Antes de remover o dispositivo, certifique-se de que o sensor esteja dentro do alcance do sinal da rede ZigBee atual

Pressione e segure o botão de função por 10 segundos e, em seguida, solte o botão para redefinir o sensor.
Após a redefinição, o sensor apagará a configuração da rede ZigBee atual e transmitirá um sinal ao coordenador ZigBee para removê-lo da rede ZigBee atual. Em seguida, ele procurará ativamente por redes ZigBee disponíveis novamente e ingressará na rede automaticamente.

Instalação

Montagem do Sensor

O sensor pode ser montado usando dois métodos: adesivo ou montagem com parafuso.

Montagem autoadesiva

Limpe a superfície com um desengordurante adequado.
Remova a cobertura protetora de um lado da almofada adesiva dupla-face e aplique firmemente na parte traseira do dispositivo.
Remova a outra cobertura e coloque/pressione firmemente o dispositivo no local desejado.

Não use o método de montagem autoadesiva em superfícies mal pintadas e/ou ásperas.

Montagem com Parafuso

A base do sensor possui dois pontos de recorte para parafuso, onde o plástico é mais fino para fins de montagem. Para montar o sensor:

Desprenda o conjunto da Tampa Superior e da Base afrouxando o Parafuso de Fixação da Tampa usando uma chave Philips.
Quebre os pontos destacáveis na base.
Use os furos como molde para perfurar dois furos e insira as buchas de parede.
Parafuse a base nas buchas de parede.
Recoloque a tampa superior sobre a base encaixando a base no gancho de fixação e empurrando a tampa na direção da base.
Fixe e aparafuse a tampa superior de volta à sua base usando uma chave Philips.

Usando o Sensor com Roteador ZigBee

NOTA IMPORTANTE

Se o local de instalação do sensor estiver distante do painel de controle do seu sistema e exigir roteadores ZigBee para melhorar a intensidade do sinal. NÃO use um Roteador ZigBee sem bateria de backup. Um roteador ZigBee sem bateria será desligado durante uma falha de energia CA e o sensor conectado ao roteador perderá a conexão com a rede ZigBee. Você deve planejar a instalação do sensor usando apenas roteadores ZigBee com bateria de backup.

Atualização de Firmware OTA (Apenas para versão OTA)

O Sensor de Iluminação Ambiente, Umidade e Temperatura suporta o recurso de atualização de firmware OTA via rede ZigBee, que pode ser iniciado a partir do coordenador da rede ZigBee. Siga os passos abaixo para realizar a atualização de firmware OTA.

Passo 1. Você deve acessar seu Coordenador ZigBee para realizar a atualização de firmware pelo ar.

Passo 2. Na página de configuração, selecione o dispositivo que você deseja atualizar e selecione o novo firmware ZigBee fornecido. Consulte o Manual do Usuário do Coordenador ZigBee para obter detalhes.

Passo 3.Pressione “OK” para iniciar o processo de atualização, e o LED continuará piscando. Durante o processo OTA, por favor

não execute quaisquer outras ações, nem desligue o painel.

Passo 4.A duração de uma atualização levará aproximadamente de 20 a 30 minutos. Observe que a duração pode variar com base no tamanho do arquivo ou na distância entre seu acessório e o coordenador.

Passo 5.Aguarde a conclusão da atualização do firmware. Quando o progresso atingir 100%, o dispositivo será reiniciado automaticamente. Você também pode atualizar a página novamente para garantir que o firmware do dispositivo foi atualizado com sucesso e que a versão mais recente seja exibida.
