Sensor de Movimento PIR IR-35-2W / Série VESTA-177
GUIA MANUAL
Introdução
O PIR detecta assinatura infravermelha para captar movimentos dentro de uma área designada e envia sinal ao Painel de Controle para ativar o alarme se um intruso cruzar seu campo de detecção.
O PIR foi projetado para fornecer um alcance típico de detecção de 12 metros quando montado a 2,5 metros acima do solo. O sensor PIR também suporta recurso de imunidade a animais de estimação e não detectará animais de até 25 kg para minimizar situações de falsos alarmes.
O PIR consiste em um design de duas partes composto por uma tampa e uma base. A tampa contém toda a eletrônica e óptica e a base fornece um meio de fixação.
A série IR-35-2W do sensor PIR inclui os seguintes modelos:
IR-35-2W – Sensor de Movimento PIR alimentado por duas pilhas alcalinas
IR-35SL-2W – Sensor de Movimento PIR alimentado por uma bateria CR123
Identificação das Peças
Botão de Teste / Indicador LED
O botão de teste é usado para testar o desempenho do rádio e para fins de aprendizagem.
O indicador LED é usado para indicar o status do sistema.
Sensor IR
Compartimento da Bateria

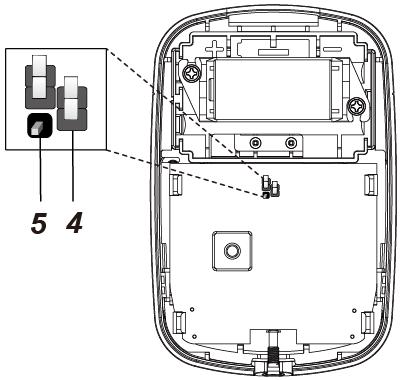

Interruptor Jumper Habilitar/Desabilitar Imunidade a Animais de Estimação (JP3)
Jumper Ligado: Quando ajustado para ON, a Imunidade a Animais de Estimação está desabilitada (padrão de fábrica).
Jumper Desligado: Quando ajustado para OFF, a Imunidade a Animais de Estimação está habilitada.
Chave Jumper de Aumento de Sensibilidade (JP4)
Quando ajustado para ON, a sensibilidade de detecção do PIR é alta.
Quando ajustado para OFF, a sensibilidade de detecção do PIR está em nível normal. (padrão de fábrica)
Interruptor de Tamper
Parafuso de Fixação Inferior
Orifício do Isolador de Bateria IR-35-2W
Orifício do Isolador de Bateria IR-35SL-2W
Características
Indicador LED
No modo de operação normal, o indicador LED acenderá nas seguintes situações:
Quando movimento é detectado em condição de bateria fraca
Quando a cobertura é aberta e o interruptor anti-sabotagem é acionado
Quando movimento é detectado se a condição de sabotagem continuar
Quando movimento é detectado em modo de Teste
Quando o Botão de Teste é pressionado com condição de violação (tamper) ou se o PIR estiver com bateria fraca, o LED não piscará se o tamper e a bateria do PIR estiverem normais e o PIR não estiver em modo de teste.
Se o LED piscar para indicar transmissão de sinal, ele piscará duas vezes rapidamente ao receber o reconhecimento do Painel de Controle.
Detecção de bateria e bateria fraca
O sensor de movimento da série IR-35-2W usa pilhas alcalinas ou de lítio como fonte de energia:
O modelo IR-35-2W usa duas pilhas AA alcalinas de 1,5 V como fonte de energia.
O modelo IR-35SL-2W usa uma bateria de lítio CR123 de 3V como fonte de energia.
O PIR possui função de detecção de bateria fraca. Se for detectada baixa voltagem da bateria, um sinal de bateria fraca será enviado ao Painel de Controle junto com as transmissões de sinal regulares para que o Painel exiba o status adequadamente.
Para cada instalação, as baterias são instaladas pela fábrica antes do envio com um isolador inserido.
Ao trocar as baterias, após remover as baterias antigas, pressione o Interruptor de Tamper duas vezes para descarregar completamente antes de inserir novas baterias. antes de inserir novas baterias.
Proteção contra Violação (Tamper)
O PIR é protegido por um interruptor anti-violação (tamper) que é comprimido quando o PIR está devidamente instalado. Quando o PIR é removido da superfície montada ou do suporte de montagem, ou quando sua tampa é aberta, o interruptor tamper será ativado e o PIR enviará um sinal de tamper aberto ao painel de controle do sistema para alertar o usuário sobre a condição. Se qualquer movimento for detectado quando o interruptor tamper estiver aberto, o LED acenderá.
Função de Supervisão
Quando o PIR está em modo normal de operação, ele realiza um auto-teste periodicamente transmitindo um sinal de supervisão uma vez a cada 90 a 110 minutos.
Se o Painel de Controle não receber os sinais de supervisão transmitidos por um determinado PIR por um tempo predefinido, um “Fora de Ordem” será gerada.
Modo de Teste
O PIR pode ser colocado em modo de teste pressionando o Botão de Teste. Em modo de teste, ele desabilita o temporizador de repouso e habilita o indicador LED para acender toda vez que um movimento é detectado. Sempre que o Botão de Teste for pressionado, o PIR transmitirá um sinal de teste ao Painel de Controle para teste de alcance de rádio e entrará no modo de teste por 3 minutos. O Modo de Teste terminará após 3 minutos.
Temporizador de Repouso
O PIR tem um “tempo de repouso” de aproximadamente 1 minuto para conservar energia.
Dependendo da configuração do Modo de Repouso (Normal ou Otimizado), o PIR entrará tempo de repouso por 1 minuto após transmitir um movimento detectado ou 3 movimentos detectados dentro de 1 minuto.
Durante o 1 minuto de tempo em repouso, o PIR não retransmitirá nenhum sinal; qualquer movimento adicional detectado durante esse período de repouso estenderá o tempo de repouso por mais um minuto. Dessa forma, movimento contínuo em frente ao PIR não esgotará indevidamente a bateria.
A configuração do modo de repouso é configurável remotamente. Quando o modo de repouso está definido como Normal, o PIR entrará em tempo de repouso por 1 minuto após transmitir um movimento detectado. Quando o modo de repouso está definido como Otimizado, o PIR entrará em tempo de repouso por 1 minuto após transmitir 3 movimentos detectados dentro de 1 minuto. Consulte a Configuração Remota seção abaixo para detalhes.
Função de Imunidade a Animais de Estimação
O sensor PIR suporta recurso de imunidade a animais de estimação e não detectará animais de até 25 kg para minimizar situações de alarme falso.
A função de Imunidade a Animais de Estimação pode ser ativada/desativada ajustando a posição do Interruptor Jumper (JP3). Quando o Jumper (JP3) estiver definido como ON, a Imunidade a Animais de Estimação está desativada (padrão de fábrica). Quando o Jumper (JP3) estiver definido como OFF, a Imunidade a Animais de Estimação estará ativada.
A função de Imunidade a Animais de Estimação também pode ser configurada remotamente. Consulte Configuração Remota seção abaixo para detalhes.
Função Aumentadora de Sensibilidade
Você pode usar a função aumentadora de sensibilidade para aumentar a sensibilidade de detecção do PIR.
Para aumentar a sensibilidade de detecção, ajuste o Interruptor Jumper (JP4) para ON. Para manter a sensibilidade normal de detecção, ajuste o Interruptor Jumper (JP4) para OFF (padrão de fábrica).
A sensibilidade de detecção do PIR também pode ser configurada remotamente. Consulte Configuração Remota seção abaixo para detalhes.
Configuração Remota
O sensor de movimento PIR suporta configuração remota de imunidade a animais de estimação, sensibilidade e modo de repouso.
Quando o PIR é ligado, sua função de imunidade a animais de estimação e sensibilidade são determinadas pelas configurações JP3 e JP4. Os usuários podem ajustar as configurações do jumper ou alterar remotamente as configurações de imunidade a animais de estimação e sensibilidade a partir do Painel de Controle. A configuração remota substituirá as configurações do jumper.
Página Web do Painel de Controle
Na página local do Painel, vá para a página Editar Dispositivo e insira a configuração do sensor de movimento PIR na seção Configuração do Sensor. Clique em OK para confirmar.
Consulte a tabela abaixo para detalhes de configuração. Por exemplo, se você quiser ativar a Imunidade a Animais de Estimação e definir o nível de Sensibilidade e o modo de repouso para normal, você pode inserir 02.
Configuração IR
Imunidade a Animais de Estimação
Sensibilidade
Modo de Repouso
00
Não
Normal
Normal (1 detecção)
01
Não
Alta
Normal (1 detecção)
02
Sim
Normal
Normal (1 detecção)
03
Sim
Alta
Normal (1 detecção)
04
Não
Normal
Otimizado (3 detecções)
05
Não
Alta
Otimizado (3 detecções)
06
Sim
Normal
Otimizado (3 detecções)
07
Sim
Alta
Otimizado (3 detecções)
Pressione o botão de Teste uma vez no sensor de movimento PIR para enviar um sinal ao Painel de Controle, e as novas configurações serão aplicadas imediatamente. Se o botão não for pressionado, as novas configurações serão aplicadas na próxima transmissão de sinal, ou seja, transmissão do sinal de supervisão ou sinal de disparo IR.
Servidor SmartHomeSec
No Servidor do Portal Residencial, vá para a página de configuração do Dispositivo, clique na linha do dispositivo IR-35-2W e selecione “Configuração IR”.
Selecione a função Imunidade a Animais de Estimação (Ativar/Desativar), Sensibilidade (Alta/Normal) e função Otimizada do Modo de Repouso (Normal/Otimizado) nos menus suspensos, clique em “Enviar” para confirmar a configuração.
Pressione o botão de Teste uma vez no sensor de movimento PIR para enviar um sinal ao Painel de Controle, e as novas configurações serão aplicadas imediatamente. Se o botão não for pressionado, as novas configurações serão aplicadas na próxima transmissão de sinal, ou seja, transmissão do sinal de supervisão ou sinal de disparo IR.
Começando
Puxe o isolador da bateria para ativar as baterias.
O indicador LED piscará por 30 segundos (o PIR está aquecendo). Durante o período de aquecimento, o PIR não será ativado. Após o término do aquecimento, o LED apagará e o PIR estará pronto para operação.
Coloque o Painel de Controle em modo de aprendizado (consulte o manual do Painel de Controle para detalhes).
Pressione o botão de teste.
Consulte o manual do Painel de Controle para completar o processo de aprendizado.
Após o PIR ser aprendido, coloque o Painel de Controle em modo “Teste de Percursomodo”; segure o PIR na localização desejada e pressione o Botão de Teste para confirmar que essa localização está dentro do alcance de sinal do Painel de Controle (consulte o manual do Painel de Controle para completar o Teste de Percurso).
Quando estiver satisfeito de que o PIR funciona bem na localização escolhida, você pode prosseguir com a montagem.
Instalação
Diretrizes de Instalação
Alcance de Detecção IR-35-2W
Método de Montagem
O PIR é projetado para ser montado tanto em uma superfície plana quanto em um canto.
A base tem dois pontos de destaque, onde o plástico é mais fino e pode ser quebrado para montagem em superfície.
Um suporte de montagem inclui dois orifícios centrais para fixar o PIR em uma superfície e quatro orifícios laterais
Para montagem em superfície, um suporte giratório opcional é fornecido para que os usuários possam ajustar o alcance de detecção. Com o suporte giratório, o IR-35-2W pode ser girado 80 graus horizontalmente e 70 graus verticalmente para oferecer a cobertura ideal.
Montagem em Superfície sem o suporte de montagem:
Remova o parafuso de fixação inferior e o conjunto da tampa.
Rompa os dois pontos de destaque a partir do interior da base
Use os furos como template e perfure buracos na superfície a ser montada.
Insira as buchas se o PIR for fixado em gesso ou tijolos.
Parafuse a base nas buchas.
Parafuse a tampa na base.
Montagem em Superfície com o suporte de montagem:
Use os dois furos centrais do suporte como template e perfure buracos na superfície a ser montada.
Insira as buchas se o PIR for fixado em gesso ou tijolos.
Parafuse o suporte de montagem nas buchas com as duas hastes apontadoras no topo e voltadas para você.
Encaixe o PIR nos ganchos do suporte de montagem.
Montagem em Canto com o suporte de montagem:
Use os quatro orifícios laterais como um gabarito e faça furos na superfície a ser montada .
Insira as buchas se o PIR for fixado em gesso ou tijolos
Parafuse o suporte de montagem nas buchas com as duas linguetas apontando para cima e de frente para você.
Encaixe o PIR nos ganchos do suporte de montagem.
Montagem em superfície com o suporte giratório (item opcional, vendido separadamente):
Para montagem em superfície, um suporte giratório opcional é fornecido para que os usuários possam ajustar o alcance de detecção. Com o suporte giratório, o IR-35-2W pode ser girado 80 graus horizontalmente e 70 graus verticalmente para oferecer a cobertura ideal.
O suporte giratório pode ser montado na parede com os parafusos fornecidos.
Parafuse o suporte giratório na parede.
Encaixe os 3 ganchos do suporte giratório nos 3 orifícios da base correspondentes.
Gire o suporte para o alcance de detecção apropriado e aperte o parafuso de fixação.
Recomendações de Instalação
Recomenda-se instalar o PIR nas seguintes localizações:
A uma altura de 2,3-2,5 metros para melhor desempenho:
Em locais onde animais não possam alcançar a área de detecção subindo em móveis ou outros objetos.
Não aponte o sensor para escadarias onde animais possam subir.
Em uma posição tal que um intruso normalmente se mova através do campo de visão do PIR de um lado para o outro.
Em um canto para proporcionar a vista mais ampla.
Em uma posição onde seu campo de visão não será obstruído por, por exemplo, cortinas, enfeites etc.
Limitações
