VESTA-173

RSB-1ZBS

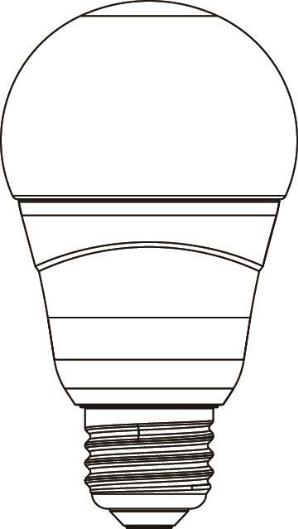

Lâmpada Inteligente RGBW (Zigbee)

Introdução

A RSB-1ZBS é uma Lâmpada LED Inteligente ZigBee. Possui ajuste multicolorido e controle do nível de luz. Ao ser conectada em uma rede ZigBee, o usuário poderá controlar a lâmpada remotamente a partir do coordenador da rede ZigBee.

A lâmpada utiliza a tecnologia ZigBee para transmissão de sinal sem fio. ZigBee é um protocolo de comunicação sem fio que é confiável, possui baixo consumo de energia e alta eficiência de transmissão. Baseado no padrão IEEE802.15.4, o ZigBee permite que uma grande quantidade de dispositivos seja incluída em uma rede e coordenada para troca de dados e transmissão de sinal

A lâmpada também atua como um roteador na rede ZigBee. Após ser incluída na rede ZigBee, ela permite que outros dispositivos ZigBee se juntem à rede através da lâmpada.

Configuração da Rede ZigBee

Diretrizes do Dispositivo ZigBee

ZigBee é um protocolo de comunicação sem fio que é confiável, tem baixo consumo de energia e alta eficiência de transmissão. Baseado no padrão IEEE802.15.4, o ZigBee permite que uma grande quantidade de dispositivos seja incluída em uma rede e coordenada para troca de dados e transmissão de sinal.

Devido à estrutura fundamental da rede ZigBee, o dispositivo ZigBee buscará ativamente e se juntará à rede após ser ligado.

  • Certifique-se de que o roteador ou coordenador da sua rede ZigBee esteja ligado antes de ligar o dispositivo ZigBee.

  • Certifique-se de que o roteador ou coordenador da sua rede ZigBee esteja ligado e dentro do alcance enquanto um dispositivo ZigBee estiver em uso.

  • Não remova um dispositivo ZigBee do roteador ou coordenador da rede ZigBee sem desligar o dispositivo ZigBee.

Ingressando na Rede ZigBee

Como um dispositivo ZigBee, a lâmpada precisa ingressar em uma rede ZigBee para enviar e receber sinais de comando. Por favor, siga os passos abaixo para adicionar a lâmpada à rede ZigBee.

  1. Enrosque a lâmpada no soquete da lâmpada. Ainda não ligue a energia.

  2. Habilite a função permit-join (permitir junção) no roteador ou coordenador da sua rede ZigBee.

  3. Ligue a lâmpada por 3~5 segundos (não mais que 5 segundos), em seguida desligue.

  4. Repita o Passo 3 por três (3) vezes, totalizando quatro (4) ciclos de LIGAR/DESLIGAR.

  5. Ligue a lâmpada pela 5ª vez; o dispositivo será redefinido e começará a procurar uma nova rede ZigBee.

  6. Após ingressar na rede ZigBee, a lâmpada será registrada automaticamente no sistema de segurança da rede. Verifique o coordenador da rede ZigBee, o painel de controle do sistema ou o CIE (Equipamento de Controle e Indicação) para confirmar se a junção e o registro foram bem-sucedidos.

Removendo o Dispositivo da Rede ZigBee (Redefinição de Fábrica)

Para remover a lâmpada da rede ZigBee atual, o dispositivo deve ser colocado em Restauração de Fábrica para completar a remoção. A função de Restauração de Fábrica limpará as configurações e informações armazenadas da lâmpada e fará com que ela procure uma nova rede ZigBee.

Antes de remover o dispositivo, certifique-se de que a lâmpada esteja dentro do alcance do sinal da rede ZigBee atual

  1. Exclua a lâmpada do painel de controle / CIE atual.

  2. Desligue a lâmpada.

  3. Ligue a lâmpada por 3~5 segundos (não mais que 5 segundos), em seguida desligue.

  4. Repita o Passo 3 por 3 vezes, totalizando 4 ciclos de LIGAR/DESLIGAR

  5. Ligue a lâmpada pela 5ª vez; o dispositivo será redefinido e começará a procurar uma nova rede ZigBee.

  6. Após a redefinição, a lâmpada limpará as configurações da rede ZigBee atual e transmitirá um sinal ao coordenador ZigBee para se remover da rede atual. Em seguida, ela buscará ativamente novamente por uma rede ZigBee disponível e ingressará na rede automaticamente.

Capacidade de Dispositivo Roteador ZigBee

A lâmpada com função de Roteador permite que outros dispositivos ZigBee entrem na rede ZigBee através do Roteador. A lâmpada tem capacidade máxima de 7 dispositivos, incluindo 4 roteadores.

Características

Ajuste de Cor e Saturação

A cor e a saturação da lâmpada podem ser ajustadas remotamente pelos Coordenadores ZigBee enviando comandos.

Ajuste do Nível de Luz

A lâmpada possui iluminação regulável; a porcentagem de luz pode ser ajustada remotamente pelos Coordenadores ZigBee enviando comandos.

Supervisão

A lâmpada transmitirá um sinal de supervisão para relatar sua condição regularmente de acordo com a configuração do usuário. O intervalo padrão de fábrica é de 10 minutos.

Apêndice (Apenas para desenvolvedores)

ID do Cluster da Lâmpada

Atributo da Informação do Cluster Básico

Atributo da Informação do Cluster de Identificação

Atributo da Informação do Cluster de Grupo

Atributo da Informação do Cluster de Cenas

Atributo da Informação do Cluster Liga/Desliga

Atributo da Informação do Cluster de Controle de Nível

Atributo da Informação do Cluster de Controle de Cor
