VESTA-170
PRLM-CH3-AC-ZW
Controladores de Relé / Interruptor de Relé Z-Wave de 3 Canais.
Introdução
PRLM-CH3-AC-ZW é um Interruptor de Relé Z-Wave de 3 canais que pode ser conectado a dispositivos com fio e configurado para status Normal Aberto (N.O.). Após ingressar na rede Z-Wave, o Interruptor de Relé pode ser controlado via rede Z-Wave para ativar os dispositivos conectados.
Z-Wave é um protocolo de comunicação sem fio que usa rádio RF de baixa potência. Aproveitando a rede em malha Z-Wave, comandos podem ser roteados até seu destino através de produtos Z-Wave “ouvintes” intermediários.
O Relé pode controlar nós Z-Wave simplesmente pressionando o botão de função e também pode alertá-lo sobre problemas de comunicação de sinal.
Identificação das Peças
Tampa Superior Base
Botão do Interruptor 1/Botão de Função
Pressione o botão 3 vezes dentro de 1 segundo para enviar um código de aprendizagem.
Pressione e segure o botão por 10 segundos para restaurar as configurações de fábrica.
Pressione o botão para ligar/desligar o Canal de Relé 1.
Botão do Interruptor 2
Pressione o botão para ligar/desligar o Canal de Relé 2.
Botão do Interruptor 3
Pressione o botão para ligar/desligar o Canal de Relé 3.
Quando o Botão do Interruptor 2/3 for pressionado, o Canal de Relé 2/3 mudará instantaneamente para LIGADO/DESLIGADO.
Quando o Botão do Interruptor 1 for pressionado, o Canal de Relé 1 mudará para LIGADO/DESLIGADO após um segundo, porque o dispositivo precisa identificar se a pressão do botão é para ligar/desligar ou para enviar um código de aprendizagem.
Indicador LED 1
Indicador LED 2
Indicador LED 3
Os indicadores LED 1/2/3 são usados para indicar o status do Canal de Relé 1/2/3:
LED 1 Ligado/Desligado: Canal de Relé 1 Ligado/Desligado
LED 2 Ligado/Desligado: Canal de Relé 2 Ligado/Desligado
LED 3 Ligado/Desligado: Canal de Relé 3 Ligado/Desligado
Quando ligado, todos os LEDs piscarão sequencialmente por 1 ciclo.
Quando em modo de aprendizagem, todos os LEDs piscarão uma vez a cada segundo.
Quando a aprendizagem for bem-sucedida, todos os LEDs piscarão rapidamente 3 vezes.
Fuços de Montagem

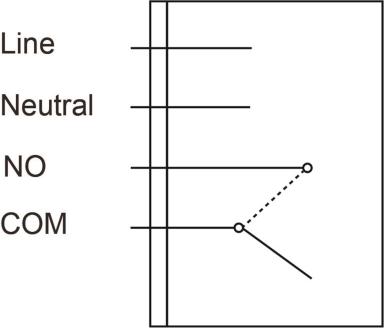

Terminais de Conexão
Conecte o fio ao terminal, aperte o parafuso para fechar a braçadeira e prender o fio no lugar. Desaperte para abrir a braçadeira e remover o fio conectado ao terminal.
Linha (entrada AC)
Neutro
NA (Canal 1)
Para conexão Normalmente Aberta com o dispositivo
Comum (Canal 1)
NA (Canal 2)
Para conexão Normalmente Aberta com o dispositivo
Comum (Canal 2)
NA (Canal 3)
Para conexão Normalmente Aberta com o dispositivo
Comum (Canal 3)
Abraçadeira de Alívio de Tensão
As braçadeiras são usadas para fixar os fios e fornecer alívio de tensão para proteger os fios contra o corte do metal.
Orifícios para Fiação
Especificação
Alimentação: 100 - 240V CA
Corrente de Carga Suportada (por canal de relé): 5A, 250VAC ou 5A, 30VDC
Fio trançado: 14–22 AWG
Atenção
Todos os trabalhos no dispositivo, incluindo instalação e manutenção, devem ser realizados por um eletricista qualificado e licenciado.
Antes da instalação ou de qualquer trabalho de manutenção, certifique-se de que a alimentação tenha sido desconectada. Não conecte o dispositivo a cargas que excedam a corrente de carga suportada.
Instalação
Conecte o Relé de acordo com as instruções abaixo.
Por favor, desligue a alimentação antes da conexão.
Remova a tampa superior e remova as braçadeiras de alívio de tensão.
Conecte os terminais L e N da fonte de alimentação aos terminais Linha e Neutro do PRLM respectivamente através do orifício de fiação.
Dependendo do dispositivo que você deseja controlar via Canal de Relé 1, selecione o terminal NA e conecte o Canal de Relé 1 ao dispositivo através do orifício de fiação para estabelecer conexão Normal Aberta com o dispositivo.
Da mesma forma que no passo 4, conecte o Canal de Relé 2/3 a outros dispositivos com fio.
Após concluir a fiação, recoloque as braçadeiras de alívio de tensão e a tampa superior. Ligue a alimentação para energizar o Interruptor de Relé.
Características
Adicionando o Dispositivo (Inclusão)
Conecte a entrada de energia ao Interruptor de Relé de acordo com a instrução de instalação acima e ligue o Interruptor de Relé.
Coloque o gateway Z-Wave ou o painel de controle em modo de Inclusão (consulte o manual do gateway Z-Wave ou do painel de controle).
Dentro de 1 segundo, pressione o Botão de Função 3 vezes.
Consulte o manual de operação do gateway Z-Wave ou do painel de controle para concluir o processo de adição.
Se o dispositivo já tiver sido adicionado (incluído) em outro Gateway/Painel de Controle Z-Wave, ou se o dispositivo não puder ser adicionado ao Gateway/Painel de Controle Z-Wave atual, tente removê-lo primeiro (veja Remover dispositivo).
Removendo o Dispositivo (Exclusão)
O dispositivo deve ser removido da rede Z-Wave existente antes de ser adicionado em outra.
Modo de Exclusão
Coloque o gateway Z-Wave ou o painel de controle em modo de Exclusão (consulte o manual do gateway Z-Wave ou do painel de controle).
Dentro de 1 segundo, pressione o Botão de Função 3 vezes e o dispositivo será removido da rede Z-Wave.
Reset de fábrica
Restaurar o dispositivo às configurações de fábrica o retornará às configurações padrão de fábrica (ou seja, não incluído em nenhuma rede Z-Wave). Por favor, use este procedimento somente se o gateway Z-Wave ou painel de controle estiver perdido ou inoperante.
Pressione e segure o Botão de Função do dispositivo por 10 segundos para restaurar as configurações de fábrica.
Teste de Alcance
Para testar se o dispositivo é capaz de se comunicar com o gateway Z-Wave ou painel de controle:
Coloque o gateway/painel em modo de teste de alcance (Teste de Caminhada).
Pressione o Botão de Função no dispositivo
O gateway/painel deve indicar se o dispositivo está dentro da faixa de operação (consulte o manual de operação do gateway/painel).
Montagem
Depois de terminar o teste de alcance, e estiver satisfeito de que o dispositivo é capaz de se comunicar com o gateway Z-Wave no local escolhido, prossiga com a montagem.
Desconecte a alimentação principal.
Afrouxe o parafuso de fixação inferior e remova a tampa superior do Interruptor de Relé. Use os furos na base para marcar o local de montagem na parede.
Fure nos locais marcados e insira buchas na parede se necessário, parafuse a base no local de montagem.
Recoloque a tampa superior e aperte o parafuso de fixação inferior.
Operação
Controle do Relé
Depois que o Interruptor de Relé ingressar com sucesso em uma rede Z-Wave, o gateway/painel de controle pode controlar remotamente o Canal de Relé 1/2/3 para ligar/desligar. Consulte o seu gateway/painel de controle Z-Wave para detalhes.
O usuário também pode pressionar manualmente o Botão do Interruptor 1/2/3 para ligar/desligar o Canal de Relé 1/2/3.
Informações Z-Wave
Classe de Dispositivo Genérica : GENERIC_TYPE_SWITCH_BINARY
Classe de Dispositivo Específica : SPECIFIC_TYPE_POWER_SWITCH_BINARY
Tipo de Função : Escravo Sempre Ligado (AOS)
Chaves de segurança suportadas : S2_UNAUTHENTICATION
Biblioteca : Escravo 232 aprimorado
Tipo de dispositivo do Endpoint 1 : tipo genérico interruptor binário e tipo específico interruptor de energia liga/desliga
Tipo de dispositivo do Endpoint 1 : tipo genérico interruptor binário e tipo específico interruptor de energia liga/desliga
Tipo de dispositivo do Endpoint 1 : tipo genérico interruptor binário e tipo específico interruptor de energia liga/desliga
Suporte/Controle de Classes de Comando
Classes de Comando Anunciadas no NIF
ZWave Plus Info CC
Transport Service CC
Manufacturer Specific CC, V2 (S2)
Device Reset Locally CC (S2)
Security_2 CC
Powerlevel CC (S2)
Version CC, V2 (S2)
Association CC, V2 (S2)
Multi Channel Association CC, V3 (S2)
Association Group Information CC (S2)
Multil Channel CC (S2)
Supervision CC
Firmware Update Md CC, V4 (S2)
Switch Binary (S2)
Endpoints 1 2 3 implementam as seguintes classes de comando
ZWave Plus Info CC
Security_2 CC
Association CC, V2 (S2)
Multi Channel Association CC, V3 (S2)
Association Group Information CC (S2)
Supervision CC
Switch Binary (S2)
Mapeamento da Classe de Comando Básica: Binary Switch CC para endpoint 1 & 2 & 3.
Grupos do Z-Wave (Classe de Comando de Associação Versão 2)
