# VESTA-022
SD-8-EL / SD-8-EL-F1
## Detector de Fumaça
## Introdução
O Detector de Fumo SD-8-EL / SD-8-EL-F1 foi projetado para ser montado no teto ou no topo de escadas onde o fumo se concentraria para disparar o alarme em tempo hábil e proteger sua casa contra riscos de incêndio.
## Identificação da Peça
### **1. Botão Aprender / Teste**
O Botão Aprender / Testar é pressionado nas seguintes situações:
* Aprendizagem – No Detector de Fumo.
* Para testar o alcance da comunicação por rádio.
* Para testar se o Detector de Fumo está funcionando normalmente.
* Para silenciar o alarme
### **2. Indicador LED**
* Pisca a cada 30 segundos – Bateria Fraca
* Pisca quando o botão é pressionado – Transmitir Sinal
* Pisca contínuo – Aquecimento ou Calibração / Disparo / Modo Silenciar Alarme.
### **3. Compartimento da bateria**
### **4. Orifício de montagem**
### **5. Suporte de montagem**
### **6. Gancho**
## Características
### Bateria
* O Detector de Fumo usa 3 pilhas alcalinas AA como fonte de energia.
* Ao usar as pilhas fornecidas de fábrica, o Detector de Fumo tem uma expectativa de vida útil da bateria de 4 anos.
* Quando uma tensão baixa da bateria é detectada, um sinal de bateria fraca será transmitido juntamente com as transmissões de sinal regulares. Se a tensão da bateria estiver baixa, o LED piscará, acompanhado por um bipe de baixo volume a cada 30 segundos.
* Ao trocar as pilhas, remova as pilhas antigas e pressione o botão Teste duas vezes para descarregar totalmente antes de inserir novas pilhas.
### Aprendizado / Começando
Passo 1. Insira as pilhas no compartimento de pilhas com a polaridade correta.
Passo 2. Após as 3 pilhas serem inseridas, o Detector de Fumo emitirá 2 bipes curtos, com o LED começando a piscar e iniciando um período de aquecimento de 6 minutos.
Passo 3. Durante o período de aquecimento de 6 minutos, o Detector de Fumo pode ser aprendido no Painel.
a) Coloque o Painel de Controle no modo de aprendizado. Consulte o manual do Painel de Controle para detalhes.
b) Pressione o botão Aprender/Testar no Detector de Fumo. O LED acenderá brevemente, e o Detector de Fumo emitirá um bip em 2 tons para indicar que está transmitindo sinal.
c) Se o Painel de Controle receber o sinal com sucesso, o painel responderá de acordo. Consulte o manual do Painel de Controle para completar o processo de aprendizagem.
Passo 4. Quando o período de aquecimento de 6 minutos expirar, o Detector de Fumo emitirá um bip curto para indicar que o Detector de Fumo está iniciando o processo de calibração.
O processo será repetido a cada 100 segundos e notificado por um bip curto respectivamente. A conclusão do processo de calibração será indicada por um bip em 2 tons, e o LED será desligado.
Normalmente leva cerca de 2 a 16 minutos para concluir a calibração. No entanto, após 16 minutos, se o Detector de Fumo emitir bipes contínuos em vez disso, isso indica que o Detector de Fumo falhou na calibração, e suas pilhas devem ser removidas para silenciar os bipes. Em seguida, inicie novamente a partir do Passo 1 após uma pausa de pelo menos 30 segundos.
{% hint style="warning" %}
Nota:
Durante o período de calibração, a aprendizagem é desativada. Se você não concluiu a aprendizagem (Passo 3) durante o período de aquecimento de 6 minutos, terá que esperar até que a calibração seja concluída (Passo 4) para realizar a aprendizagem.
{% endhint %}
Passo 5. Após o aquecimento, aprendizagem e calibração serem concluídos, você deve testar o alcance de transmissão do sinal do Detector de Fumo. Coloque o Painel de Controle no modo Teste de Caminhada e coloque o Detector de Fumo no local de montagem desejado e, em seguida, pressione o botão Aprender/Testar para transmitir um sinal ao Painel de Controle.
Se o painel puder receber o sinal normalmente, prossiga para montar o Detector de Fumo. Se o sinal não puder ser recebido, altere o local de montagem.
### Instalação
* Recomenda-se que o local de instalação esteja na área central do teto, com pelo menos 60 cm de distância de paredes ou obstáculos.
* Não localize o detector nos seguintes locais:
\- Cozinha ou Garagem – Fumaça de cozinhar ou de veículos pode causar alarme falso.
\- Perto de um ventilador, lâmpada fluorescente ou equipamento de ar-condicionado – correntes de ar desses aparelhos podem afetar a sensibilidade do detector.
\- Perto de vigas do teto ou sobre um armário – o ar estagnado nessas áreas pode afetar a sensibilidade do detector.
\- No pico de um “**A**Coloque o detector de fumaça no local de montagem desejado.
Passo 1. Use a base de montagem como gabarito para marcar os dois furos de fixação. Faça furos no local de montagem e insira buchas se necessário.
Passo 2. Parafuse a base de montagem no local marcado com os dois ganchos voltados para baixo.

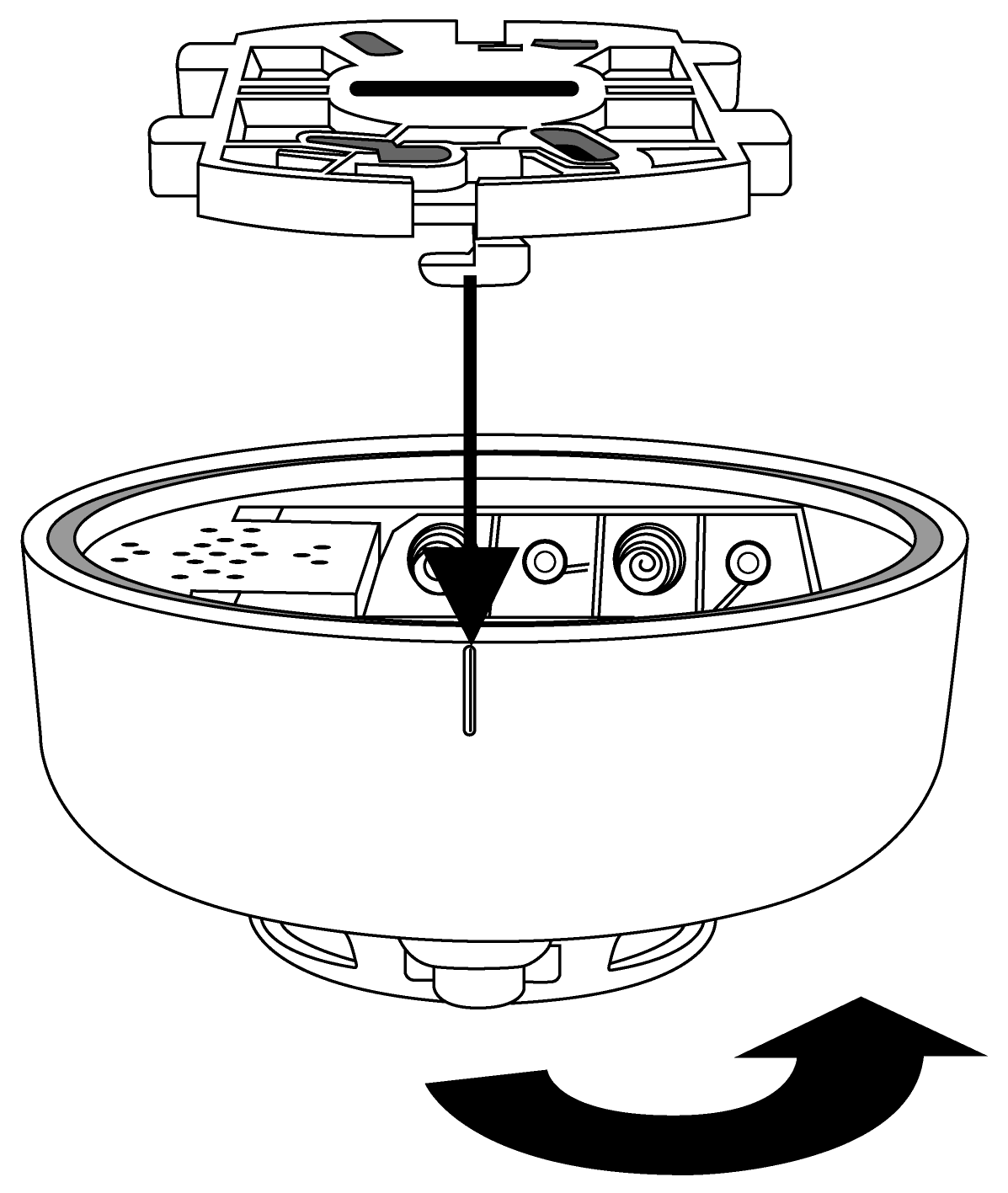

Passo 3. Localize a marca de linha única no detector e alinhe-a com um dos ganchos da base. Encaixe o Detector de Fumo nos ganchos da base e, em seguida, gire o detector no sentido anti-horário para travar no lugar. A instalação está agora concluída.
### Testando o Detector de Fumaça
Pressione o botão Aprender/Testar no Detector de Fumo para verificar se o Detector de Fumo está funcionando normalmente.
* Se o Detector de Fumo funcionar normalmente, o LED acenderá brevemente e o Detector de Fumo emitirá um bip em 2 tons.
* Se o buzzer soar 3 vezes com bip em 2 tons, isso significa que “**Câmara Óptica**” do Detector de Fumaça está suja ou com defeito.
* Se o LED não acender e nenhum bip for emitido, isso significa que o Detector de Fumo está com defeito ou suas pilhas estão esgotadas.
### Sinal de Supervisão
* Após a instalação, o Detector de Fumo transmitirá automaticamente Sinais de Supervisão periodicamente ao Painel de Controle em intervalos aleatórios de 30 a 50 minutos.
* Se o Painel de Controle não receber o sinal do Detector de Fumo por um período predefinido, o Painel de Controle considerará esse Detector de Fumo com defeito e reagirá de acordo com a configuração do painel.
### Detecção de Fumaça
* Uma vez que a concentração de fumaça exceda o valor limite definido, o Detector de Fumo transmitirá um sinal de alarme ao Painel de Controle e ativará um buzzer para soar um alarme contínuo por 10 segundos. O LED piscará rapidamente.
* Depois que um Sinal de Alarme de Fumaça for transmitido, o Detector de Fumo continuará a realizar verificações subsequentes e enviará sinais de alarme a cada 2 minutos se a concentração de fumaça continuar a exceder o limiar de alarme. Este ciclo de 2 minutos será repetido até que a concentração de fumaça retorne ao normal. O alarme também pode ser parado manualmente usando a função “**Silenciamento do Alarme**” função.
### Silenciamento do Alarme
* Uma vez que o alarme esteja soando, pressionar o botão Aprender/Testar colocará o Detector de Fumo no modo Silenciar Alarme por 10 minutos e o alarme será interrompido.
* Durante este período de 10 minutos de Silenciamento do Alarme, o LED piscará a cada segundo.
* Quando o período de 10 minutos expirar, o Detector de Fumo emitirá um bip em 2 tons e então retornará ao modo de operação normal. Se a concentração de fumaça ainda estiver acima do valor limite do alarme, o Detector de Fumo iniciará o alarme novamente.
### Recalibração
Como a condição de operação do detector de fumaça pode variar após algum tempo de instalação, você pode desejar recalibrar o detector de fumaça para obter um novo valor de limiar de detecção de fumaça e garantir desempenho ideal do detector de fumaça. Para fazer isso,
* Pressione e segure o botão Aprender/Testar por 10 segundos até o LED começar a piscar. O Detector de Fumo emitirá 2 bipes curtos e então seguirá o processo descrito no processo de calibração na seção Aprendizado/Começando para obter o novo valor de referência
* Sempre que as pilhas forem removidas e reinseridas, o Detector de Fumo também recalibrará de acordo com as instruções anteriores.
### Auto-Calibração
* Após a primeira instalação, o Detector de Fumo fará a auto-calibração após 4 horas. Depois disso, realizará auto-calibração uma vez por mês. Durante o processo de auto-calibração, o Detector de Fumo não emitirá nenhum som. Cada processo de amostragem de calibração leva 2 minutos; se o processo falhar, será tentado novamente por um máximo de 5 vezes. Se a 5ª tentativa falhar, o LED piscará rapidamente e o Detector de Fumo enviará um código de falha de calibração ao Painel de Controle.
* O piscar do LED pode ser cancelado removendo e recarregando as pilhas ou iniciando manualmente o processo de calibração. No entanto, se a calibração manual falhar novamente, o Detector de Fumo emitirá bipes contínuos. Nesse caso, você precisará remover e recarregar as pilhas para parar o som dos bipes (aguarde 30 segundos após remover as pilhas antes de recarregá-las).
{% hint style="warning" %}
Nota:
Quando a auto-calibração falhar, a função de alarme de fumaça ainda funcionará normalmente usando o valor de limiar de alarme anterior.
{% endhint %}
### Manutenção e Limpeza
A manutenção e limpeza regulares ajudarão a manter seu alarme de fumaça em bom estado de funcionamento.
Teste o alarme de fumaça semanalmente para verificar se o alarme e os indicadores estão funcionando corretamente.
\
Limpe o alarme de fumaça pelo menos a cada 6 meses.
\
Aspire suavemente a sujeira/poeira/pequenas partículas acumuladas na câmara de detecção de fumaça e nas ranhuras.
\
Limpe a carcaça passando-a cuidadosamente com um pano úmido e seque-a. Não deixe entrar água dentro do alarme.
\
Nunca use agentes de limpeza, detergentes ou solventes no detector.
\
Evite borrifar ambientador, spray de cabelo ou outros aerossóis perto do alarme de fumaça.
\
Não pinte nem modifique o detector em nenhuma circunstância
### Validade
O Alarme de Fumaça tem uma vida útil máxima de 10 anos a partir da data de instalação. Você deve substituir o Alarme de Fumaça
imediatamente após **10 anos** de serviço.
Recomenda-se escrever a data “Substituir até” (10 anos a partir da data de instalação) na parte de trás do detector antes da
instalação.
