# VESTA-357-720P

**VST-892EX-BUS**

## **Przewodowy zewnętrzny czujnik ruchu PIR z kamerą na magistrali BUS**

<figure><img src="https://1988875505-files.gitbook.io/~/files/v0/b/gitbook-x-prod.appspot.com/o/spaces%2FZJzpNocHhYVmD43GZobR%2Fuploads%2F0Aj5w4ujGVq6CUu3veyZ%2Fimage.png?alt=media&#x26;token=bd6b1e98-4cdf-493b-aff0-25dabd359481" alt=""><figcaption></figcaption></figure>

VST-892EX-BUS to przewodowy zewnętrzny pasywny podczerwony (PIR) czujnik ruchu z kamerą. Może wysyłać przewodowo sygnały i przechwycone obrazy (jakość obrazu do 640 x 480 pikseli) przez magistralę BUS do panelu sterowania po wykryciu ruchu.

Dzięki możliwości doświetlania w nocy, obudowie odpornej na promieniowanie UV oraz wodoodporności zgodnej ze standardem IPX6, VST-892EX-BUS jest idealny do podwórek, trawników, bram, zewnętrznych korytarzy i pasaży.

Zewnętrzna kamera PIR została zaprojektowana z typowym zasięgiem wykrywania 10 metrów przy montażu na wysokości 2,3 metra nad ziemią. Zapewnia odporność na zwierzęta domowe do 60 kg oraz trzy wybieralne poziomy czułości, aby dopasować się do różnych środowisk.

Dodatkowo VST-892EX-BUS wyposażono w cyfrowy detektor zbliżeniowy. Funkcja antymaskingu pozwala wykryć próby oślepienia detektora poprzez umieszczanie przedmiotów w jego polu widzenia.

Obsługiwane jest zdalne konfigurowanie czujnika ruchu PIR z kamerą. Oprócz regulacji przełączników DIP użytkownicy mogą także włączać/wyłączać funkcję podwójnego wykrycia i odporność na zwierzęta oraz regulować czułość kamery PIR ze strony internetowej panelu sterowania lub serwera Home Portal.

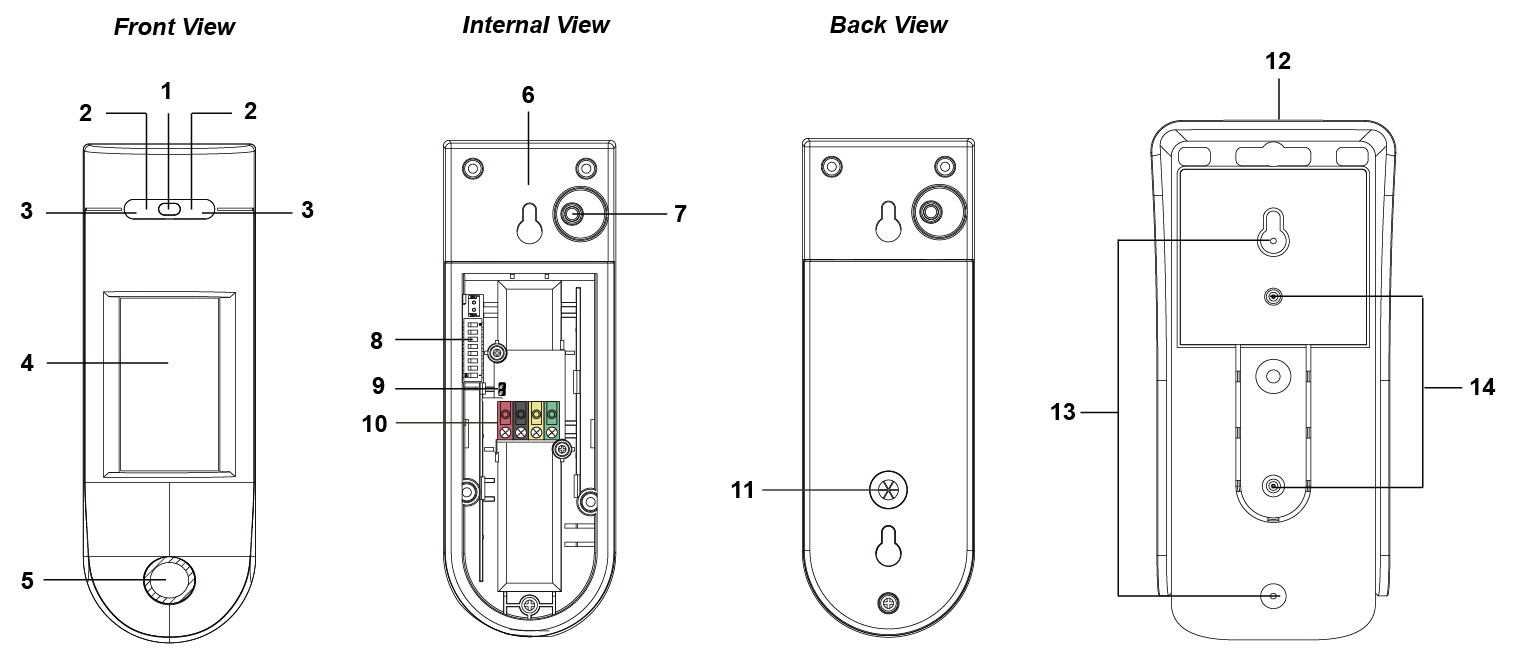

## ***Identyfikacja elementów***

<figure><img src="https://1988875505-files.gitbook.io/~/files/v0/b/gitbook-x-prod.appspot.com/o/spaces%2FZJzpNocHhYVmD43GZobR%2Fuploads%2FXIhwjQHucbylK0vprsSr%2F2.jpeg?alt=media" alt=""><figcaption></figcaption></figure>

1. **Cyfrowy detektor zbliżeniowy**

&#x20;      Cyfrowy detektor zbliżeniowy służy do wykrywania wszelkich prób maskowania (zablokowania) przez intruza.

2. **Wskaźnik LED (czerwony)**

&#x20;      Wskaźnik LED służy do wskazywania stanu systemu.

3. **Dioda błyskowa (Flash LED)**

&#x20;      Dioda błyskowa LED dostarcza wystarczająco światła do przechwycenia obrazu przy słabym oświetleniu.

4. **Czujnik IR**

&#x20;     Czujnik ma na celu wykrywanie poruszających się obiektów.

5. **Obiektyw kamery PIR**
6. &#x20;**Zabezpieczenie przed manipulacją wewnętrzne**&#x20;
7. **Przycisk Test & Learn**- Naciśnij przycisk raz, aby wejść w tryb testowy na 10 minut.
8. **Blok przełączników DIP**

&#x20;      Istnieje 8 przełączników DIP do ustawiania funkcji i poziomów czułości wykrywania.

9. **Przełącznik zworki rezystora końcowego**

Gdy czujnik ruchu PIR z kamerą jest podłączony jako najdalsze urządzenie BUS na linii BUS, ustaw zworę rezystora terminala czujnika oraz zworkę pierwszego urządzenia BUS (zwykle panelu hybrydowego) w pozycji ON, aby pełniły rolę rezystorów końcowych. Poprawi to zdolność komunikacyjną podłączonej linii BUS.

**Zworka Włączona** Skoczek jest włożony, łącząc dwa piny.

**Zworka Wyłączona** Skoczek jest usunięty lub „**zaparkowana**” na jednym pinie.

* Jeśli jumper jest WYŁĄCZONY, zdolność komunikacyjna jest na normalnym poziomie.
* Jeśli zworka jest WŁĄCZONA, zdolność komunikacyjna zostanie poprawiona.

10. **Zacisk BUS**
11. **Otwór do przewodów BUS**
12. &#x20;**Uchwyt montażowy**
13. **Haczyki**
14. **Otwory montażowe**

## Wskaźnik LED

Po włączeniu wskaźnik LED będzie się świecił w następujących warunkach:

* Gdy kamera PIR znajduje się w stanie awarii (otwarty sabotaż lub trwające maskowanie), za każdym razem gdy prześle wykryty ruch, LED zaświeci się raz.
* Po naciśnięciu przycisku testowego raz, aby wejść w tryb testowy, LED będzie migać przez 60 sekund, aby wskazać, że czujnik PIR z kamerą się nagrzewa.
* W trybie testowym LED miga raz za każdym razem, gdy wykryty zostanie ruch.

Dioda nie zaświeci się, jeśli kamera PIR działa normalnie i nie jest w trybie testowym. *\<UWAGA>*

{% hint style="warning" %}
Uwaga:

Wskaźnik LED można włączyć ustawiając przełącznik DIP 2 w pozycji ON. Proszę odnieść się do **Tabela pozycji przełączników DIP** poniżej po szczegóły.
{% endhint %}

## Rejestrowanie obrazu

Gdy system alarmowy jest uzbrojony, kamera PIR przechwyci 1, 3 lub 6 zdjęć alarmowych o rozdzielczości 640 x 480 lub 320 x 240 (programowalne z poziomu panelu sterowania) po wykryciu ruchu. Możesz także ręcznie poprosić kamerę PIR o wykonanie zdjęcia przez panel sterowania. Przechwycone obrazy zostaną przesłane do panelu sterowania w celu wizualnej weryfikacji alarmu.

{% hint style="warning" %}
Uwaga:

Jeśli Twoja kamera PIR jest zainstalowana w miejscu, gdzie pole widzenia kamery obejmuje złożone środowisko z intensywnym światłem lub wieloma kolorami, rozmiar plików zrobionych zdjęć może być duży, co może prowadzić do obcięcia (utracenia fragmentów) podczas przesyłania obrazów do panelu sterowania.
{% endhint %}

## Okres nagrzewania

Kamera PIR będzie się nagrzewać przez 60 sekund, gdy panel sterowania włączy kamerę PIR po wejściu w tryb uzbrojenia.

## Tryb testowy

* Kamerę PIR można wprowadzić w tryb testowy na 10 minut, naciskając przycisk testowy raz.
* W trybie testowym funkcje przechwytywania obrazu są wyłączone. Wskaźnik LED będzie migać raz za każdym razem, gdy wykryty zostanie ruch.
* Kamera PIR automatycznie opuści tryb testowy po 10 minutach i powróci do trybu normalnego.
* W trybie testowym wskaźnik LED musi być włączony ustawiając przełącznik DIP 2 w pozycję ON, a funkcja Podwójnego Wykrycia musi być wyłączona ustawiając przełącznik DIP 7 w pozycję OFF, aby użytkownicy mogli testować zasięg wykrywania.

## Funkcja Podwójnego Wykrycia

 Kamera PIR posiada funkcję podwójnego wykrycia. Jeżeli funkcja podwójnego wykrycia jest włączona, kamera PIR zgłosi alarm do panelu sterowania tylko wtedy, gdy dwa ruchy zostaną wykryte w ciągu 10 sekund. Jeśli funkcja podwójnego wykrycia jest wyłączona, kamera PIR zgłosi alarm do panelu sterowania po wykryciu jednego ruchu.

## Tabela pozycji przełączników DIP

Funkcja każdego przełącznika DIP jest wymieniona w tabeli poniżej. Przełącznik DIP jest ustawiony jako ON lub OFF. Górna pozycja oznacza ON, a dolna pozycja oznacza OFF.

<figure><img src="https://1988875505-files.gitbook.io/~/files/v0/b/gitbook-x-prod.appspot.com/o/spaces%2FZJzpNocHhYVmD43GZobR%2Fuploads%2F8qg1rJ20GGvVUlQI9Dkf%2Fimage.png?alt=media&#x26;token=0721878c-6730-442c-815c-24d8f42922e1" alt=""><figcaption></figcaption></figure>

{% hint style="warning" %}
Uwaga:

&#x20;Po zmianie ustawień przełączników DIP proszę ponownie włączyć zasilanie kamery PIR, aby zastosować nowe ustawienia DIP.
{% endhint %}

## Ustawienie zdalne

* Czujnik ruchu PIR z kamerą obsługuje zdalne ustawianie funkcji podwójnego wykrycia, czułości i odporności na zwierzęta.&#x20;
* Gdy kamera PIR jest zasilana, jej funkcja podwójnego wykrycia jest określona przez ustawienie DIP SW7, czułość przez DIP SW5 i SW6, a odporność na zwierzęta przez DIP SW8. Użytkownicy mogą albo dostosować ustawienia przełączników DIP, albo zdalnie zmienić funkcję podwójnego wykrycia, czułość i ustawienia odporności na zwierzęta na stronie panelu sterowania lub serwerze Home Portal. Zdalne ustawienie nadpisze ustawienia przełączników DIP.

### **Strona internetowa panelu sterowania**:

1\) Na lokalnej stronie internetowej panelu przejdź do strony Edytuj Urządzenie i wprowadź konfigurację kamery PIR w sekcji Ustawienia Czujnika. Kliknij OK, aby potwierdzić.

Proszę odnieść się do tabeli poniżej po szczegóły konfiguracji. Na przykład, jeśli chcesz wyłączyć funkcję podwójnego wykrycia i ustawić poziom czułości na Niski, możesz wprowadzić 00.

<table data-header-hidden><thead><tr><th width="149"></th><th width="132"></th><th width="209"></th><th width="148"></th></tr></thead><tbody><tr><td><strong>Konfiguracja IR</strong></td><td><strong>Podwójne Wykrycie</strong></td><td><strong>Czułość</strong></td><td><strong>Odporność na zwierzęta domowe</strong></td></tr><tr><td>00</td><td>Nie</td><td>Niska</td><td>Tak</td></tr><tr><td>20</td><td>Nie</td><td>Średnia</td><td>Tak</td></tr><tr><td>40</td><td>Nie</td><td>Wysoka</td><td>Tak</td></tr><tr><td>60</td><td>Nie</td><td>Odporność na zwierzęta wyłączona</td><td>Nie</td></tr><tr><td>80</td><td>Tak</td><td>Niska</td><td>Tak</td></tr><tr><td>A0</td><td>Tak</td><td>Średnia</td><td>Tak</td></tr><tr><td>C0</td><td>Tak</td><td>Wysoka</td><td>Tak</td></tr><tr><td>E0</td><td>Tak</td><td>Odporność na zwierzęta wyłączona</td><td>Nie</td></tr></tbody></table>

### **Serwer Home Portal**:

1. Na serwerze Home Portal przejdź do strony Ustawienia Urządzenia, kliknij w wiersz urządzenia VST-892EX i wybierz „Konfiguracja IR”.
2. Wybierz funkcję Podwójnego Wykrycia (Włącz/Wyłącz), Czułość (Wysoka/Średnia/Niska) oraz Odporność na zwierzęta (Włącz/Wyłącz) z menu rozwijanego i kliknij „Wyślij”, aby potwierdzić ustawienie.

## Sygnał nadzoru

Po instalacji kamera PIR automatycznie wysyła okresowo sygnały nadzorcze do panelu sterowania w losowych odstępach 20–30 sekund.

## Ochrona przed sabotażem

Kamera PIR jest chroniona wewnętrznym przełącznikiem sabotażowym, który jest ściśnięty, gdy kamera PIR jest zawieszona na uchwycie montażowym. Gdy kamera PIR zostanie zdjęta z uchwytu montażowego, przełącznik sabotażowy zostanie aktywowany, a kamera PIR wyśle sygnał otwartego sabotażu do panelu sterowania, aby przypomnieć użytkownikowi o tym stanie.

## Antymaskowanie

* Kamera PIR posiada cyfrowy detektor zbliżeniowy, który potrafi wykryć próby maskowania (zablokowania) przez intruza.
* Gdy wykryte zostanie zdarzenie maskowania, a warunek maskowania utrzymuje się przez 3 minuty, VST-892EX-BUS wyśle sygnał alarmu maskowania do panelu sterowania, aby powiadomić użytkownika o warunku maskowania.
* Po usunięciu maskowania/blokady przez 3 minuty, VST-892EX-BUS wyśle sygnał przywrócenia do panelu sterowania.

## ***Zasilacz***

* Gdy VST-892EX-BUS jest podłączony na stałe do panelu hybrydowego, zasilanie 13,5 V może być dostarczone przez panel hybrydowy.

## Ostrożność

* Okablowanie kamery PIR powinno być wykonywane wyłącznie przez certyfikowanych techników posiadających właściwą wiedzę i przeszkolenie w zakresie urządzeń elektrycznych.
* Przed instalacją lub jakimikolwiek pracami konserwacyjnymi upewnij się, że zasilanie zostało odłączone.

## Okablowanie zewnętrznej kamery PIR

* Przed podłączeniem kamery PIR do magistrali systemu proszę wyłączyć zasilanie.
* Aby ułatwić podłączanie kabli, bloki zaciskowe na każdym module systemu BUS są kodowane kolorami.

<figure><img src="https://1988875505-files.gitbook.io/~/files/v0/b/gitbook-x-prod.appspot.com/o/spaces%2FZJzpNocHhYVmD43GZobR%2Fuploads%2FXTSkohVX1GjTX7qH1pLy%2Fimage.png?alt=media&#x26;token=9eb277df-265a-437e-a093-acd5b8823e84" alt=""><figcaption></figcaption></figure>

* Wiele urządzeń BUS można połączyć szeregowo z panelem hybrydowym. Dla optymalnej komunikacji urządzeń podłączonych do linii BUS upewnij się, że przełączniki jumper rezystorów końcowych pierwszego (zwykle panelu hybrydowego) i najbardziej odległego urządzenia BUS na linii BUS są ustawione na ON, aby pełniły rolę rezystorów terminujących. Upewnij się, że włączone są wyłącznie te 2 przełączniki jumper i nie ustawiaj przełączników jumper na ON dla innych urządzeń BUS pośrednich.

{% hint style="warning" %}
Uwaga:

* Wyjmowana konstrukcja bloków zaciskowych BUS poprawia wydajność instalacji. Przed okablowaniem możesz zdjąć bloki zaciskowe z płytki PCB dla wygody, a następnie ponownie je włożyć po podłączeniu przewodów.

* Po odłączeniu zacisku, przy ponownym montażu zacisku na płycie upewnij się, że zamontujesz zacisk w tym samym kierunku, aby uniknąć potencjalnych zagrożeń.
  {% endhint %}

* Nieprawidłowe połączenia spowodują awarię lub niewłaściwe działanie. Sprawdź okablowanie i upewnij się, że połączenia są prawidłowe przed włączeniem zasilania.

<figure><img src="https://1988875505-files.gitbook.io/~/files/v0/b/gitbook-x-prod.appspot.com/o/spaces%2FZJzpNocHhYVmD43GZobR%2Fuploads%2FhepT64C7C6cXYptS6GUV%2Fimage.png?alt=media&#x26;token=5a539048-29fd-4e3f-9edb-1606dc2fac3c" alt=""><figcaption></figcaption></figure>

## Rozpoczęcie pracy – Dodawanie kamery PIR do panelu sterowania

Proszę postępować zgodnie z poniższymi krokami, aby dodać urządzenie do panelu hybrydowego. Krok 1. Podłącz urządzenie do panelu. Następnie włącz zasilanie panelu.

Krok 2. Na stronie internetowej panelu kliknij „**Uczenie (Learning)**” aby wejść na stronę uczenia.

Krok 3. Kliknij „**Start**” aby wejść w tryb uczenia.

Krok 4. Kliknij „**Dodaj**” aby dodać urządzenie do panelu.

Krok 5. Jeśli urządzenie zostało pomyślnie dodane do panelu, będzie wyświetlone w sekcji „Nauczone urządzenia”.

## Identyfikacja

Funkcja „**Identyfikuj**” służy do zlokalizowania konkretnego urządzenia BUS w przewodowym systemie BUS. Funkcja ta pomaga rozróżnić, które urządzenie jest które, zwłaszcza w dużej instalacji, gdzie znajduje się wiele urządzeń BUS.

Aby zlokalizować kamerę PIR w systemie BUS:

**Krok 1.** Na stronie panelu hybrydowego kliknij „Identyfikuj” w sekcji listy urządzeń po kolumnie urządzenia kamery IR.

**Krok 2.** Jeśli kamera PIR otrzyma sygnał z panelu hybrydowego, strona internetowa wyświetli komunikat o sukcesie, a wskaźnik LED kamery PIR zamiga 10 razy, aby wskazać użytkownikowi jej lokalizację.

{% hint style="warning" %}
Uwaga:

Jeśli na stronie internetowej wyświetlony zostanie komunikat o przekroczeniu czasu oczekiwania, oznacza to, że kamera PIR nie otrzymała sygnału z panelu.

Proszę sprawdzić, czy kamera PIR jest prawidłowo podłączona do panelu i czy odległość okablowania jest odpowiednia.
{% endhint %}

## Tryb testu przejścia (Walk Test)

* Aby upewnić się, że kamera PIR będzie mogła komunikować się z panelem po jej dodaniu, umieść panel sterowania w trybie testu przejścia (Walk Test) i naciśnij przycisk testowy na VST-892EX-BUS, aby przesłać sygnał testowy do panelu.
* Gdy panel odbierze sygnał testowy, zaplącze raz i odpowiednio wyświetli informacje o kamerze PIR na górze listy urządzeń.

{% hint style="warning" %}
Uwaga:

Jeśli po naciśnięciu przycisku testu panel nie reaguje, oznacza to, że panel nie otrzymał sygnału testowego od urządzenia.

Proszę sprawdzić, czy kamera PIR jest prawidłowo podłączona do panelu i czy odległość okablowania jest odpowiednia.
{% endhint %}

## Metoda montażu i instalacji

### **Montaż z użyciem uchwytu montażowego:**

* Kamerę PIR można zamontować na płaskiej powierzchni za pomocą dostarczonych śrub mocujących, kołków rozporowych i uchwytu montażowego.
* Dostarczony uchwyt montażowy posiada perforacje, gdzie plastik jest cieńszy i może zostać przełamany do celów montażowych.

<figure><img src="https://1988875505-files.gitbook.io/~/files/v0/b/gitbook-x-prod.appspot.com/o/spaces%2FZJzpNocHhYVmD43GZobR%2Fuploads%2FBtJxmlRxb2YLs9bUMjBb%2Fimage.png?alt=media&#x26;token=be308dd3-b7ee-4380-a120-7d548b6ee94a" alt=""><figcaption></figcaption></figure>

* Aby zamontować VST-892EX-BUS z uchwytem montażowym:
  1. Użyj uchwytu montażowego jako szablonu i wywierć 2 otwory w ścianie pod kołki rozporowe.
  2. Wciśnij kołki rozporowe i przymocuj uchwyt montażowy do ściany za pomocą śrub.
  3. Zawieś VST-892EX-BUS na uchwycie montażowym, a następnie **naciśnij w dół, aż usłyszysz kliknięcie**.

{% hint style="warning" %}
Uwaga:

Upewnij się, że kamera PIR jest prawidłowo zaczepiona na uchwycie montażowym, tak aby wewnętrzny przełącznik sabotażowy był całkowicie wciśnięty.
{% endhint %}

<figure><img src="https://1988875505-files.gitbook.io/~/files/v0/b/gitbook-x-prod.appspot.com/o/spaces%2FZJzpNocHhYVmD43GZobR%2Fuploads%2FGz0M9D008vrhSfo45PlY%2Fimage.png?alt=media&#x26;token=a0cb0fc8-cc87-461e-a10c-4b69fc9f3dc0" alt=""><figcaption></figcaption></figure>

### **Montaż z użyciem uchwytu montażowego i obrotowego uchwytu:**

Obrotowy uchwyt jest dostarczany jako przyjazna dla użytkownika opcja montażu **(element opcjonalny, sprzedawany osobno)**. Składa się z podstawy do przymocowania do powierzchni oraz kulki obrotowej do przymocowania uchwytu montażowego do uchwytu obrotowego.

Dzięki uchwytowi obrotowemu kamera PIR może być obracana poziomo, aby zapewnić optymalne pokrycie.

<figure><img src="https://1988875505-files.gitbook.io/~/files/v0/b/gitbook-x-prod.appspot.com/o/spaces%2FZJzpNocHhYVmD43GZobR%2Fuploads%2FXqadj0i9gh6dJ25vuk34%2Fimage.png?alt=media&#x26;token=00585a44-2f98-445e-8988-3ab03ce9d68e" alt=""><figcaption></figcaption></figure>

Specjalny śrubokręt z odwracalnym dwustronnym końcówką i trzy śruby z gniazdem gwiazdkowym są dostarczone do przymocowania uchwytu obrotowego do ściany. Proszę używać dostarczonego śrubokręta do dokręcania/odkręcania śrub z gniazdem gwiazdkowym.

<figure><img src="https://1988875505-files.gitbook.io/~/files/v0/b/gitbook-x-prod.appspot.com/o/spaces%2FZJzpNocHhYVmD43GZobR%2Fuploads%2FFkoVxckul1rAaReZyt6o%2Fimage.png?alt=media&#x26;token=19950b9f-d7cd-4815-bdab-cc89a800533f" alt=""><figcaption></figcaption></figure>

#### Aby zamontować VST-892EX-BUS z uchwytem montażowym i uchwytem obrotowym:

* Przymocuj uchwyt obrotowy do ściany za pomocą dostarczonych śrub.
* Przymocuj uchwyt montażowy do kulki obrotowej za pomocą śruby mocującej zabezpieczonej przez otwór o konstrukcji zapobiegającej pomyłkom.
* Zawieś VST-892EX-BUS na uchwycie montażowym, a następnie naciśnij w dół, aż usłyszysz kliknięcie.
* Obróć kulkę obrotową poziomo, aby dostosować kąt wykrywania VST-892EX-BUS. (Gdy śruba regulująca kąt jest poluzowana do połowy, kulkę obrotową nadal można obracać.)
* Gdy VST-892EX-BUS zostanie obrócony do pozycji o pożądanym polu wykrywania, możesz zablokować pozycję, mocno dokręcając śrubę regulującą kąt.

<figure><img src="https://1988875505-files.gitbook.io/~/files/v0/b/gitbook-x-prod.appspot.com/o/spaces%2FZJzpNocHhYVmD43GZobR%2Fuploads%2FGisk3vvUy0ak5s0kvZSy%2Fimage.png?alt=media&#x26;token=80b7028d-6ad2-42fe-88da-802670087611" alt=""><figcaption></figcaption></figure>

## ***Zalecenia dotyczące instalacji***

**Zaleca się instalowanie kamery PIR w następujących miejscach:**

* Na wysokości 2,3 metra (mierzona od spodu kamery) nad poziomem gruntu dla najlepszej wydajności  W rogu dla najszerszego pola widzenia
* W miejscu, gdzie intruz normalnie przemieszcza się przez pole widzenia kamery PIR
* Na powierzchni lub w rogu, gdzie zwierzęta są niedostępne
* Kamera PIR ma zasięg wykrywania 10 metrów przy montażu na wysokości 2,3 metra nad ziemią.

<figure><img src="https://1988875505-files.gitbook.io/~/files/v0/b/gitbook-x-prod.appspot.com/o/spaces%2FZJzpNocHhYVmD43GZobR%2Fuploads%2FsTgzBmwM16CZiP6rwZso%2Fimage.png?alt=media&#x26;token=a7212218-ebf8-46c9-b1e4-2d3036fc9f9b" alt=""><figcaption></figcaption></figure>

**Ograniczenia:**

* Nie wystawiaj kamery PIR bezpośrednio na pełne działanie promieni słonecznych.
* Unikaj dużych przeszkód w obszarze detekcji.
* Nie kieruj kamery bezpośrednio na źródła ciepła, takie jak ogniska i kotły, ani nie montuj jej nad grzejnikami.  Nigdy nie próbuj demontować ani modyfikować urządzenia.
* Proszę zainstalować kamerę PIR pionowo. Nie nachylaj jej.

<figure><img src="https://1988875505-files.gitbook.io/~/files/v0/b/gitbook-x-prod.appspot.com/o/spaces%2FZJzpNocHhYVmD43GZobR%2Fuploads%2FEUBl2lZyhIsOXJMXL46a%2Fimage.png?alt=media&#x26;token=0b8c1cdf-86b0-4bc9-8e32-cadabea6365b" alt=""><figcaption></figcaption></figure>

* Nie instaluj kamery ruchu tam, gdzie obiekty poruszane wiatrem, takie jak drzewa i suszące się ubrania, mogą blokować pole widzenia kamery ruchu.

<figure><img src="https://1988875505-files.gitbook.io/~/files/v0/b/gitbook-x-prod.appspot.com/o/spaces%2FZJzpNocHhYVmD43GZobR%2Fuploads%2FXcn7v4nZBebFaUiiQ0ya%2Fimage.png?alt=media&#x26;token=4bb1fd85-c8bf-4ab8-acfe-1ad25a50fec5" alt=""><figcaption></figcaption></figure>

* Usuń wszystkie powierzchnie odbijające światło z obszaru wykrywania, a także kałuże wody.

<figure><img src="https://1988875505-files.gitbook.io/~/files/v0/b/gitbook-x-prod.appspot.com/o/spaces%2FZJzpNocHhYVmD43GZobR%2Fuploads%2FQFz0HnZpnF9gkCXJdXR6%2Fimage.png?alt=media&#x26;token=2003a59b-1a70-48e1-844e-553128720d1d" alt=""><figcaption></figcaption></figure>

* Unikaj celowania w ścieżkę nawiewu lub wywiewu powietrza jednostki zewnętrznej.

<figure><img src="https://1988875505-files.gitbook.io/~/files/v0/b/gitbook-x-prod.appspot.com/o/spaces%2FZJzpNocHhYVmD43GZobR%2Fuploads%2Fpg7rk1WCOBS0Vtfskcid%2Fimage.png?alt=media&#x26;token=f25df5f2-b26a-4297-af0e-db0afbc26801" alt=""><figcaption></figcaption></figure>

{% hint style="danger" %}
*WAŻNA UWAGA:*

* Dostosuj przełączniki DIP zgodnie z miejscem instalacji kamery PIR, aby uzyskać optymalną wydajność. Jeśli ustawienia przełączników DIP nie będą dopasowane do środowiska instalacji, wydajność kamery PIR zostanie osłabiona i może spowodować fałszywe alarmy lub brak wykrywania ruchu.
* Kamera PIR wykrywa różnice między poruszającym się obiektem a tłem. Jeśli obiekt jest nieruchomy (tj. się nie porusza), kamera PIR nie jest w stanie go wykryć.
* Kamera PIR ma charakterystykę kierunkową i jest najbardziej skuteczna w wykrywaniu intruzów poruszających się w poprzek pola detekcji. Jest mniej czuła na wykrywanie ruchów bezpośrednio przed kamerą PIR.
* Dla najlepszej wydajności pamiętaj o dopasowaniu wysokości montażu kamery ruchu do wysokości najwyższego zwierzęcia domowego w domu. Wyższe psy wymagają montażu kamery ruchu wyżej, aby zachować przyjazność dla zwierząt.
* Kamera PIR ma martwą strefę o około 1 metrze pod kamerą przy montażu na wysokości 2,3 metra. Obszar martwej strefy powiększy się, jeśli kamera PIR zostanie zamontowana wyżej niż 2,3 metra, i zmniejszy się, jeśli zostanie zamontowana niżej.
* O ile nie jest to konieczne, zaleca się utrzymanie miejsca montażu kamery PIR na wysokości 2,3 metra dla optymalnej wydajności. Jeśli zmienisz wysokość montażu, przeprowadź test wykrywania, aby upewnić się, że kamera PIR normalnie wykrywa intruzów na wybranej wysokości.
  {% endhint %}
