# VESTA-206 PRL-3ZW-AC ## **Z-Wave Przełącznik Przekaźnikowy (Toggle)**

VESTA-206

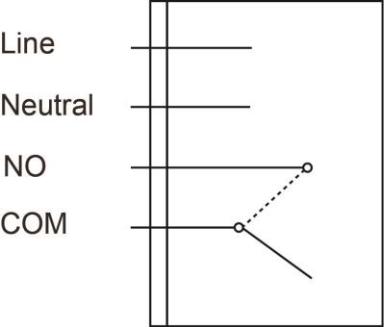

## **Wprowadzenie** PRL-3ZW-AC to Z-Wave Przełącznik Przekaźnikowy (Toggle). Przełącznik przekaźnikowy można podłączyć do urządzenia przewodowego i ustawić w stanie Normalnie Otwarty (N.O.). Po dołączeniu do sieci Z-Wave, przełącznik przekaźnikowy może być sterowany przez sieć Z-Wave w celu aktywacji podłączonych urządzeń. Z-Wave to bezprzewodowy protokół komunikacyjny wykorzystujący niskomocowe radio RF. Dzięki wykorzystaniu sieci mesh Z-Wave polecenia mogą być trasowane do miejsca przeznaczenia przez pośredniczące urządzenia Z-Wave, które „nasłuchują”. Przekaźnik może sterować węzłami Z-Wave poprzez proste naciśnięcie przycisku funkcyjnego, a także może powiadamiać o problemach z komunikacją. Seria Z-Wave Przełączników Przekaźnikowych obejmuje następujące modele: PRL-3ZW-AC PRL-3ZW-AC-OTA ## **Identyfikacja części** ![](https://1988875505-files.gitbook.io/~/files/v0/b/gitbook-x-prod.appspot.com/o/spaces%2FZJzpNocHhYVmD43GZobR%2Fuploads%2FoP0xIZuVYSVWYEndTFfc%2F0.jpeg?alt=media) **1. Wskaźnik LED** Wskaźnik LED służy do wskazywania stanu przekaźnika: * LED Włączony: Przekaźnik Włączony * LED Wyłączony: Przekaźnik Wyłączony 2. **Przycisk funkcji** Naciśnij przycisk 3 razy w ciągu 1,5 sekundy, aby wysłać kod uczenia. Naciśnij i przytrzymaj przycisk przez 10 sekund, aby przywrócić ustawienia fabryczne. Naciśnij przycisk, aby przełączyć przekaźnik WŁ./WYŁ. **Złącza przyłączeniowe** Włóż przewód do zacisku, dokręć śrubę aby zamknąć uchwyt i utrzymać przewód na miejscu. Odkręć, aby otworzyć uchwyt i usunąć przewód podłączony do zacisku. 3. **Neutralny** 4. **Faza (wejście AC)** Aby zasilić PRL-3ZW, podłącz zaciski L i N zasilania do zacisków L i N. **5. NO (normalnie otwarty)** Dla połączenia Normalnie Otwarte z urządzeniem **6. Wspólny** Podłącz zaciski NO i COM urządzenia przewodowego do zacisków NO i COM PRL-3ZW. ## **Specyfikacja** * Zasilanie (zasilanie zewnętrzne): 100–240 VAC * Wyjście przekaźnikowe: bezpotencjałowy przekaźnik SPDT, Maksymalne obciążenie robocze: 5A (oporne) przy 24VDC lub 240VAC. * Przewód wielodrutowy: 14 \~ 22 AWG * Temperatura pracy: -10°C do 45°C (14°F do 113°F) * Wilgotność: Do 85% bez kondensacji * Wymiary: 71 mm x 49 mm x 26 mm {% hint style="success" %} **Środowisko instalacji** * Przełącznik przekaźnikowy powinien być instalowany w pomieszczeniach, w suchym miejscu. * Zaleca się instalację urządzenia w ogniotrwałej plastikowej puszce podtynkowej. * Nie instaluj urządzenia w metalowej puszce podtynkowej w celu optymalizacji zasięgu Z-Wave. {% endhint %} {% hint style="danger" %} * Wszystkie prace przy urządzeniu, w tym instalacja i konserwacja, muszą być wykonywane przez wykwalifikowanego i licencjonowanego elektryka. * Aby zapobiec porażeniu prądem i/lub uszkodzeniu sprzętu, odłącz zasilanie elektryczne przy głównym bezpieczniku lub wyłączniku obwodu przed instalacją i konserwacją. * Nie podłączaj urządzenia do obciążeń przekraczających obsługiwany prąd przewidziany dla urządzenia. {% endhint %} ![](https://1988875505-files.gitbook.io/~/files/v0/b/gitbook-x-prod.appspot.com/o/spaces%2FZJzpNocHhYVmD43GZobR%2Fuploads%2FvbAnt4XGLTUJuqh3UVnZ%2F3.jpeg?alt=media) ## **Instalacja** Podłącz przełącznik zgodnie z poniższymi instrukcjami lub odnieś się do schematu, aby uzyskać więcej informacji. 1. Przed podłączeniem wyłącz źródło zasilania. 2. Podłącz zaciski L i N zasilania do zacisków Line i Neutral urządzenia PRL odpowiednio. 3. W zależności od urządzenia, które chcesz sterować za pomocą przekaźnika, wybierz zacisk NO i połącz przekaźnik z urządzeniem, aby ustanowić połączenie Normalnie Otwarte z urządzeniem. 4. Po zakończeniu okablowania włącz zasilanie, aby uruchomić przełącznik przekaźnikowy. {% hint style="info" %} Montaż okablowania PRL powinien być wykonywany wyłącznie przez certyfikowanego technika posiadającego odpowiednią wiedzę i szkolenie w zakresie urządzeń elektrycznych. {% endhint %} ## **Funkcje** ### ***Dodawanie urządzenia (Inkluzja)*** * Podłącz wejście zasilania do przełącznika przekaźnikowego zgodnie z powyższą instrukcją instalacji i włącz zasilanie przełącznika. * Ustaw bramkę Z-Wave lub panel sterujący w **Tryb dodawania** (proszę odnieść się do instrukcji obsługi bramki Z-Wave lub panelu sterującego). * W ciągu 1,5 sekundy naciśnij przycisk funkcji 3 razy. * Zapoznaj się z instrukcją obsługi bramki Z-Wave lub panelu sterującego, aby zakończyć proces dodawania. * Jeśli urządzenie zostało już dodane (zaakceptowane) do innej bramki/panelu Z-Wave lub jeśli urządzenie nie może zostać dodane do bieżącej bramki/panelu Z-Wave, spróbuj najpierw je usunąć (patrz ***Usuwanie urządzenia***). ### ***Usuwanie urządzenia (Ekskluzja)*** Urządzenie musi zostać usunięte z istniejącej sieci Z-Wave przed dodaniem do innej. **Tryb ekskluzji** * Ustaw bramkę Z-Wave lub panel sterujący w **Tryb ekskluzji** (proszę odnieść się do instrukcji obsługi bramki Z-Wave lub panelu sterującego). * W ciągu 1,5 sekundy naciśnij przycisk funkcyjny 3 razy, a urządzenie zostanie usunięte z sieci Z-Wave. ### **Przywracanie ustawień fabrycznych** * Przywrócenie ustawień fabrycznych urządzenia przywróci je do ustawień domyślnych (tzn. nie będzie dołączone do żadnej sieci Z-Wave). Używaj tej procedury tylko, jeśli bramka Z-Wave lub panel sterujący zostały utracone lub są w inny sposób nieoperacyjne. * Naciśnij i przytrzymaj przycisk funkcji urządzenia przez 10 sekund, aby przywrócić ustawienia fabryczne. ### ***Test zasięgu*** Aby sprawdzić, czy urządzenie może komunikować się z bramką Z-Wave lub panelem sterującym: * Ustaw bramkę/panel w tryb testu zasięgu (Walk Test). * Naciśnij przycisk funkcyjny na urządzeniu * Bramka/panel powinny wyświetlić, czy urządzenie znajduje się w zasięgu działania (proszę odnieść się do instrukcji obsługi bramki/panelu). ## **Obsługa** ### ***Sterowanie przekaźnikiem*** * Po pomyślnym dodaniu przełącznika przekaźnikowego do sieci Z-Wave, bramka/panel sterowania może zdalnie sterować przekaźnikiem, włączając, wyłączając lub przełączając między stanami Włączonym i Wyłączonym. Szczegóły znajdziesz w instrukcji swojej bramki/panelu sterowania Z-Wave. > **Informacje Z-Wave** > > **Typ urządzenia:** Włącznik zasilania Włącz/Wyłącz > > **Typ roli:** Zawsze aktywny podległy (AOS) > > **Obsługa/Klasy poleceń** > > **Wymagane klasy CC:** Association CC, v2 lub nowsza > > Association Group Information CC > > Basic CC > > Binary Switch CC > > Device Reset Locally CC > > Manufacturer Specific CC > > Power level CC > > Version CC, v2 lub nowsza > > Z-Wave Plus Info CC > > **Zalecane obsługiwane klasy CC**: Firmware Update Metadata CC ### ***Grupy Z-Wave (Wersja 2 klasy poleceń stowarzyszeń)*** Przełącznik można skonfigurować tak, aby wysyłał raporty do powiązanych urządzeń Z-Wave. Obsługuje jedną grupę asocjacyjną z obsługą pięciu węzłów dla grupy 1. Dla grupowania 1 przełącznik zgłosi swój najnowszy stan do bramki/panelu Z-Wave. Grupa 1 dla „LifeLine”: Binary Switch CC (SWITCH\_BINARY\_REPORT) Device Reset Locally CC (COMMAND\_CLASS\_DEVICE\_RESET\_LOCALLY) * Automatyczny raport do grupowania 1 (maksymalnie 5 węzłów) * Raport zdarzeń Włącz/Wyłącz Podczas przełączania między Włącz/Wyłącz wyśle raport Binary Switch do węzłów grupowania 1.
