VESTA-204
CO-8
Detektor tlenku węgla
CO-8 to bezprzewodowy detektor tlenku węgla, który potrafi wykryć niebezpieczną obecność CO w otoczeniu i natychmiast uruchomić alarm w zależności od wykrytego poziomu stężenia CO. Detektor tlenku węgla posiada również długi czas pracy na baterii, funkcję autodiagnostyki oraz głośną syrenę do alarmów dźwiękowych.

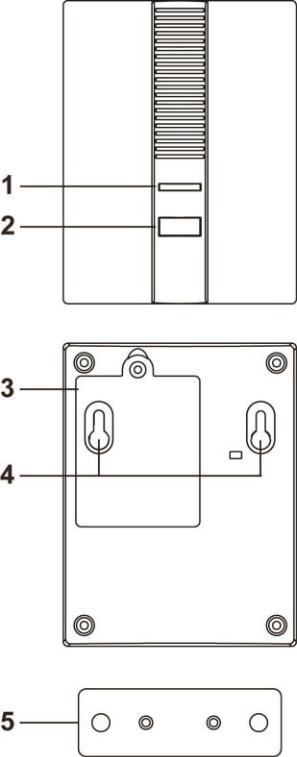

Identyfikacja części
Dwukolorowa dioda LED (bursztynowa i czerwona)
Gdy napięcie baterii jest niskie, bursztynowa dioda LED będzie migać co 45 sekund.
Gdy test autodiagnostyki wykryje jakąkolwiek usterkę, bursztynowa dioda LED będzie migać co 5 sekund.
Gdy detektor tlenku węgla wysyła sygnał, czerwona dioda LED będzie migać
Gdy wykryty zostanie tlenek węgla i uruchomi się alarm, czerwona dioda LED będzie szybko migać.
W czasie wyciszenia alarmu czerwona dioda LED będzie migać raz na sekundę.
Gdy bateria jest wyczerpana, zarówno czerwona, jak i bursztynowa dioda LED będą migać raz na 4 sekundy.
Przycisk nauki/testu
Naciśnij przycisk, aby
Wysłać sygnał nauki/testu do nauki urządzenia lub testu zasięgu radiowego.
Aby tymczasowo uciszyć alarm po jego uruchomieniu. Naciśnij i przytrzymaj przycisk przez 10 sekund, aby_
Wykonać funkcję autodiagnostyki.
Pokrywa komory baterii
.Otwory montażowe
Uchwyt montażowy
Bateria
3 “AA” 1,5V baterie alkaliczne są używane do zasilania.
Detektor tlenku węgla ma żywotność baterii około 9 lat.
Kiedy detektor tlenku węgla wykryje niskie napięcie baterii, sygnał niskiego poziomu baterii zostanie przesłany razem z regularnymi transmisjami sygnału. Bursztynowa dioda LED będzie migać, a detektor tlenku węgla będzie wydawać sygnał dźwiękowy co 30 sekund.
Gdy bateria jest wyczerpana, zdejmij pokrywę komory baterii i wymień baterie na nowe.
Nadzór (Supervision)
Po instalacji detektor tlenku węgla będzie automatycznie wysyłać sygnały nadzorcze do centrali w losowych odstępach co 30 do 50 minut.
Jeśli centrala nie otrzymała sygnału od detektora tlenku węgla przez ustawiony okres czasu, centrala uzna, że detektor nie przeszedł nadzoru i jest nieczynny.
Wykrywanie tlenku węgla
Alarm zostanie uruchomiony po wykryciu stężenia CO w zależności od czasu według poniższej tabeli:
Poziom stężenia CO
Czas do uruchomienia alarmu
30 ppm
N/D
50 ppm
60~90 minut
100 ppm
10~40 minut
300 ppm
Poniżej 3 minut
Po uruchomieniu alarmu detektor tlenku węgla wyśle sygnał alarmowy i aktywuje swój brzęczyk, aby ogłosić alarm. Czerwona dioda LED zacznie szybko migać.
Po uruchomieniu alarmu detektor tlenku węgla będzie kontynuował sygnalizowanie alarmu i ponowne wysyłanie sygnału alarmowego co 2 minuty, aż stężenie CO spadnie poniżej 30 ppm. Gdy stężenie spadnie poniżej 30 ppm, detektor tlenku węgla przestanie włączać alarm i wyśle sygnał przywrócenia.
Wyciszenie alarmu
Gdy alarm brzmi, naciśnięcie przycisku testu spowoduje przejście detektora tlenku węgla w tryb wyciszenia alarmu na 10 minut i alarm zostanie tymczasowo zatrzymany.
Po upływie tego 10-minutowego okresu detektor tlenku węgla ponownie sprawdzi stężenie tlenku węgla. Jeśli stężenie CO nadal przekracza ustawiony próg, detektor ponownie uruchomi alarm ostrzegawczy. Jeśli nie, wróci do normalnego trybu pracy i wyśle sygnał przywrócenia.
Autodiagnostyka
Detektor tlenku węgla wykona autodiagnostykę co 12 godzin. Użytkownik może również nacisnąć i przytrzymać przycisk testu przez 10 sekund, aby wykonać autodiagnostykę. Jeśli zostanie wykryta jakakolwiek usterka, detektor wyśle sygnał do centrali, a bursztynowa dioda LED będzie migać co 5 sekund. Poniższe trzy stany czujnika tlenku węgla mogą być wykryte za pomocą autodiagnostyki.
Stan
Opis
Zgłoś do centrali
Dobry czujnik
Czujnik CO działa prawidłowo.
Nie
Zwarcie czujnika
Czujnik CO nie działa prawidłowo, ponieważ biegun dodatni i ujemny są połączone.
Tak
Przerwany czujnik
Czujnik CO nie działa prawidłowo, ponieważ odłączył się lub uszkodzony jest biegun dodatni lub ujemny.
Tak
Uczenie (Learning)
Krok 1 Włóż 3 “AA” baterie do komory baterii zgodnie z prawidłową polaryzacją pokazaną na uchwycie baterii.
Krok 2 Po włożeniu baterii detektor tlenku węgla wyda 2 krótkie sygnały dźwiękowe, a czerwona dioda LED zamiga raz.
Krok 3 Ustaw centralę w tryb Uczenie (Learning) tryb, zapoznaj się ze szczegółami w instrukcji centrali. Krok 4 Naciśnij przycisk nauki/testu na detektorze tlenku węgla, aby wysłać sygnał do
centrali w procesie nauki. Czerwona dioda LED zamiga raz z sygnałem dźwiękowym.
Krok 5 Zapoznaj się z instrukcją obsługi, aby dokończyć proces nauki.
Tryb testu przejścia (Walk Test)
Przetestuj zasięg sygnału detektora tlenku węgla, używając funkcji testu wędrówki.
Krok 1 Ustaw centralę w tryb testu wędrówki. Zapoznaj się ze szczegółami w instrukcji panelu.
Krok 2 Naciśnij przycisk nauki/testu, aby wysłać sygnał. Czerwona dioda LED zamiga raz z sygnałem dźwiękowym. Jeśli czerwona dioda nie zamiga i nie słychać sygnału, oznacza to, że detektor jest uszkodzony lub bateria jest wyczerpana.
Krok 3 Jeśli centrala prawidłowo odbierze sygnał, wyświetli odpowiednio siłę sygnału urządzenia. Wyjdź z trybu testu wędrówki, aby zakończyć test. Jeśli sygnał nie zostanie odebrany, oznacza to, że panel znajduje się poza zasięgiem detektora tlenku węgla. Przenieś detektor i spróbuj ponownie.
Wytyczne instalacyjne
Zaleca się zainstalowanie detektora tlenku węgla w następujących miejscach.
Zainstaluj detektor tlenku węgla w sypialniach, aby chronić swoje bezpieczeństwo.
W domach z garażem zamontuj również w pobliżu wewnętrznych drzwi prowadzących do garażu oraz w pomieszczeniu nad garażem, aby zapewnić ochronę w przypadku, gdy silnik samochodu nie został wyłączony.
W kuchni i w garażu – aby uniknąć fałszywych alarmów
W rogu lub w miejscu o zastojach powietrza – aby uniknąć fałszywych alarmów
Przy kominku – zachowaj co najmniej 4,5 metra odległości, aby uniknąć fałszywych alarmów.
Instalacja
(Zaleca się, aby CO-8 był instalowany przez kompetentną osobę).
W opakowaniu znajduje się wspornik montażowy do zamocowania detektora tlenku węgla na ścianie.
Krok 1. Umieść detektor tlenku węgla w wybranym miejscu instalacji, użyj funkcji testu wędrówki, aby potwierdzić, że siła sygnału jest zadowalająca.
Krok 2. Użyj wspornika montażowego jako szablonu, aby zaznaczyć dwa otwory na ścianie w wybranym miejscu pod wkręty.
Krok 3. Przykręć wspornik montażowy do ściany zgodnie z oznaczonym miejscem. W razie potrzeby zainstaluj kołki rozporowe.
Krok 4. Zaczep detektor tlenku węgla na wsporniku montażowym. Montaż jest teraz zakończony.
Żywotność i konserwacja czujnika
Detektor tlenku węgla wykorzystuje wbudowany elektrochemiczny czujnik do wykrywania tlenku węgla. Czujnik ma około 10 lat okresu eksploatacji. Upewnij się, że wymienisz urządzenie po zakończeniu jego żywotności.
Regularnie czyść przednią pokrywę urządzenia, aby zapobiec gromadzeniu się kurzu lub zanieczyszczeń, które mogą wpływać na pobieranie powietrza. Podczas czyszczenia przetrzyj powierzchnię szmatką zwilżoną czystą wodą, nie używaj środków czyszczących, detergentów ani rozpuszczalników.
Unikaj używania aerozoli w pobliżu urządzenia.
Nie maluj urządzenia, malowanie może zablokować otwór wentylacyjny detektora i wpływać na jego zdolność pobierania powietrza.
Zapobiegaj uderzeniom lub upadkom CO-8, które mogłyby uszkodzić urządzenie.
To urządzenie zostało zaprojektowane w celu ochrony osób przed ostrymi skutkami narażenia na tlenek węgla. Nie zapewni jednak pełnej ochrony osób z określonymi schorzeniami. W razie wątpliwości skonsultuj się z lekarzem.
W przypadku alarmu, na krótko wstrzymaj oddech, aby zapobiec wdychaniu tlenku węgla, otwórz drzwi i okna, aby przewietrzyć pomieszczenie, a następnie opuść lokal w celu zapewnienia bezpieczeństwa.
Narażenie na tlenek węgla może prowadzić do zatrucia CO, powodując bóle głowy, zawroty głowy, wymioty jako efekty. Wdychanie dużej ilości CO może nawet prowadzić do poważnych stanów, takich jak przyspieszenie akcji serca, utrata przytomności, niewydolność oddechowa, a nawet śmierć.
Musisz NIE nie modyfikować urządzenia w żadnych okolicznościach.
Urządzenie powinno być instalowane w zwykłym środowisku domowym; nie należy go zastępować ani używać do innych celów, takich jak konserwacja urządzeń spalających paliwo, kotłów, kominów.
Temperatura pracy wynosi od -10°C do 50°C, wilgotność robocza do 85% bez kondensacji.
