VESTA-188

UPIC-5ZBS

Uniwersalny pilot na podczerwień (Zigbee)

Wprowadzenie

UPIC5-ZBS to pilot na podczerwień ZigBee. Został zaprojektowany do obsługi urządzeń domowych poprzez przesyłanie sygnału IR. Pilot IR potrafi nauczyć się sygnału IR wysyłanego z pilota urządzenia. Po nauczeniu sygnału możesz zdalnie sterować pilotem IR za pomocą sieci ZigBee, aby wysyłać sygnały do urządzeń bez ręcznego używania pilota, oraz obsługuje możliwość aktualizacji oprogramowania układowego przez powietrze (OTA). Pilot IR wykorzystuje technologię ZigBee do bezprzewodowej transmisji sygnału. ZigBee to protokół komunikacji bezprzewodowej, który jest niezawodny, charakteryzuje się niskim zużyciem energii i wysoką efektywnością transmisji. Opierając się na standardzie IEEE802.15.4, ZigBee pozwala na włączenie dużej liczby urządzeń do sieci i ich koordynację w celu wymiany danych i przesyłania sygnałów.

Pilot IR pełni rolę urządzenia końcowego w sieci ZigBee. Może zostać dołączony do sieci ZigBee, aby przesyłać sygnały po aktywacji, ale nie pozwala innym urządzeniom ZigBee dołączać do sieci poprzez to urządzenie.

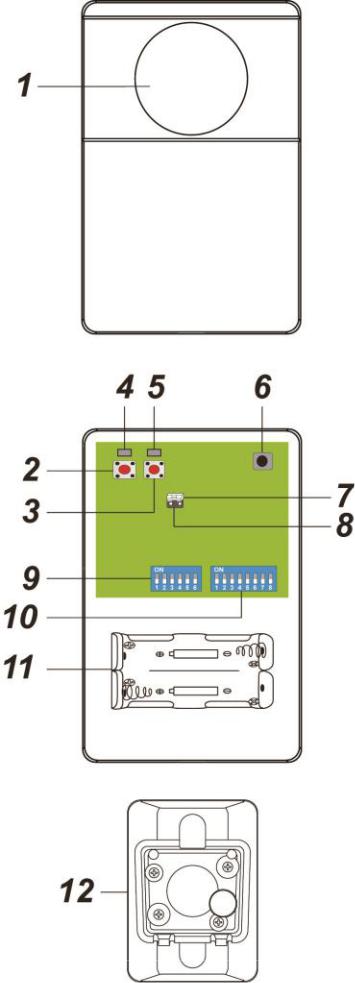

Identyfikacja części

1. Oko IR

   Wysyła sygnał IR do urządzeń.

2. Przycisk ZigBee

3. Przycisk IR

4. Dioda ZigBee

   Miga dwukrotnie – pilot IR pomyślnie dołączył do sieci ZigBee

   Miga co 20 minut – pilot IR utracił połączenie z obecną siecią ZigBee.

5. Kontrolka LED IR

   Powolne miganie – pilot IR w trybie nauki IR.

   Szybkie miganie – pilot IR odbiera sygnał IR w trybie nauki lub wysyła sygnał IR

   Miga co pół sekundy – dane IR wyczyszczone

   Wyłączone :

   1. Pilot IR przechowuje odebrany sygnał IR w trybie nauki.

   2. Pilot IR jest w trybie bezczynności.

6. Odbiornik sygnału IR

7. Zworka niskiej mocy transmisji IR (JP1)

Zworka Włączona :Zworka jest włożona łącząc dwa piny

Moc transmisji IR ustawiona na niską. (Ustawienie fabryczne)

Zworka Wyłączona: jeśli zwora zostanie usunięta lub „zaparkowana” na jednym pinie.

Zworka WYŁĄCZONA – niezaznaczona.

1. Zworka wysokiej mocy transmisji IR (JP2)

Zworka WŁĄCZONA – moc transmisji IR ustawiona na wysoką.

Zworka WYŁĄCZONA – niezaznaczona.

WAŻNA UWAGA:

Zworki JP1 i JP2 NIE MOGĄ być ustawione jednocześnie na WŁĄCZONE

1. Zestaw przełączników Dip 1

   Do ustawiania typu urządzenia

2. Zestaw przełączników Dip 2

   Do nauki i testowania sygnału IR

3. Komora baterii

4. Obrotowy uchwyt do montażu na ścianie (opcjonalny)

Funkcje

Wykrywanie baterii i niskiego poziomu baterii

Pilot IR jest zasilany dwoma bateriami litowymi 1,5V. Posiada funkcję wykrywania niskiego poziomu baterii. Gdy wykryte zostanie niskie napięcie baterii, pilot IR wyśle sygnał niskiego poziomu baterii do koordynatora w sieci ZigBee.

Nadzór (Supervision)

Pilot IR będzie okresowo wysyłał sygnał nadzoru, aby zgłaszać swój stan zgodnie z ustawieniem użytkownika. Fabryczny interwał wynosi 30 minut. Użytkownik może także nacisnąć przycisk ZigBee raz, aby ręcznie wysłać sygnał nadzoru.

Konfiguracja sieci ZigBee

Wskazówki dotyczące urządzeń ZigBee

Pilot IR wykorzystuje protokół komunikacji bezprzewodowej ZigBee, który jest niezawodny, charakteryzuje się niskim zużyciem energii i wysoką efektywnością transmisji. Opierając się na standardzie IEEE802.15.4, ZigBee pozwala na włączenie dużej liczby urządzeń do sieci i ich koordynację w celu wymiany danych i przesyłania sygnałów.

Z powodu podstawowej struktury sieci ZigBee, urządzenie ZigBee będzie aktywnie poszukiwać i dołączać do sieci po włączeniu zasilania. Ponieważ wykonywanie zadania łączenia z siecią może zużywać pewną ilość energii, należy postępować zgodnie z instrukcjami, aby uniknąć nadmiernego rozładowania baterii urządzenia ZigBee.

• Upewnij się, że router/koordynator sieci ZigBee jest włączony przed włożeniem baterii do urządzenia ZigBee.

• Upewnij się, że router/koordynator sieci ZigBee jest włączony i w zasięgu podczas używania urządzenia ZigBee.

-Nie usuwaj urządzenia ZigBee z routera lub koordynatora ZigBee bez wyjęcia baterii z urządzenia ZigBee.

Dołączanie do sieci ZigBee

Jako urządzenie ZigBee, pilot IR musi dołączyć do sieci ZigBee, aby otrzymywać polecenia od koordynatora sieci ZigBee do wysyłania sygnału IR. Postępuj zgodnie z poniższymi krokami, aby dołączyć pilot IR do sieci ZigBee.

1. Włóż baterie, aby włączyć pilota IR.

2. PNaciśnij i przytrzymaj przycisk ZigBee przez 10 sekund, a następnie puść go, aby dołączyć do sieci. Upewnij się, że funkcja zezwalania na dołączanie (permit-join) na routerze lub koordynatorze Twojej sieci ZigBee jest włączona.

3. Po dołączeniu do sieci ZigBee pilot IR zostanie automatycznie zarejestrowany w systemie zabezpieczeń w sieci. Sprawdź panel sterowania systemu zabezpieczeń lub CIE (Control and Indicating Equipment), aby potwierdzić, czy dołączenie i rejestracja powiodły się.

4. Jeśli pilot IR pomyślnie dołączy do sieci ZigBee, dioda ZigBee zamruga dwukrotnie, aby to wskazać.

5. Po dołączeniu do sieci ZigBee, jeśli pilot IR utraci połączenie z obecną siecią ZigBee, wskaźnik LED ZigBee będzie migał co 20 minut. Sprawdź stan sieci ZigBee i zasięg sygnału pilota IR, aby skorygować sytuację.

Usuwanie urządzenia z sieci ZigBee (przywracanie ustawień fabrycznych)

Aby usunąć urządzenie z bieżącej sieci ZigBee, pilot IR musi zostać przywrócony do ustawień fabrycznych, aby zakończyć usuwanie urządzenia. Funkcja przywracania do ustawień fabrycznych wyczyści przechowywane informacje konfiguracyjne pilota IR i spowoduje, że urządzenie rozpocznie wyszukiwanie nowej sieci ZigBee.

Przed usunięciem urządzenia upewnij się, że urządzenie znajduje się w zasięgu sygnału bieżącej sieci ZigBee

1. Usuń pilota IR z bieżącego panelu sterowania / CIE.

2. Naciśnij i przytrzymaj przycisk funkcyjny przez 10 sekund, a następnie puść przycisk, aby zresetować urządzenie.

3. Po zresetowaniu pilot IR wyczyści ustawienia bieżącej sieci ZigBee i wyśle sygnał do koordynatora ZigBee, aby usunąć samodzielnie się z bieżącej sieci ZigBee. Następnie ponownie aktywnie wyszuka dostępne sieci ZigBee i automatycznie do nich dołączy.

Aktualizacja oprogramowania układowego OTA

• Urządzenie obsługuje funkcję aktualizacji oprogramowania układowego OTA przez sieć ZigBee, którą można zainicjować z poziomu koordynatora sieci ZigBee.

• Wykonaj poniższe kroki, aby przeprowadzić aktualizację oprogramowania OTA.

1. Musisz uzyskać dostęp do swojego koordynatora ZigBee, aby przeprowadzić aktualizację oprogramowania przez powietrze.

2. Na stronie konfiguracyjnej wybierz urządzenie, które chcesz zaktualizować, i wybierz nowe oprogramowanie ZigBee dostarczone przez producenta. Szczegóły znajdują się w instrukcji obsługi koordynatora ZigBee.

3. Naciśnij OK, aby rozpocząć proces aktualizacji, proszę nie wykonywać żadnych innych czynności ani nie wyłączać panelu.

4. Czas trwania aktualizacji wynosi około 20–30 minut. Pamiętaj, że czas może się różnić w zależności od rozmiaru pliku lub odległości między akcesorium a koordynatorem.

5. Poczekaj na zakończenie aktualizacji oprogramowania. Gdy postęp osiągnie 100%, urządzenie zrestartuje się automatycznie. Możesz również odświeżyć stronę konfiguracyjną, aby upewnić się, że oprogramowanie urządzenia zostało pomyślnie zaktualizowane i wyświetlana jest najnowsza wersja.

Nauka i testowanie sygnałów IR

Aby używać pilota IR do sterowania urządzeniem domowym, pilot IR musi najpierw nauczyć się sygnału IR wysyłanego z pilota urządzenia. Postępuj zgodnie z poniższymi instrukcjami, aby zakończyć proces nauki.

Podczas procesu nauki trzymaj odbiornik IR z dala od bezpośredniego oświetlenia lub światła słonecznego, aby uniknąć zakłóceń.

Uczenie (Learning)

Krok 1. Wejście w tryb nauki IR

1. Postępuj zgodnie z instrukcjami w Konfiguracja sieci ZigBee sekcji, aby dołączyć pilota IR do Twojej sieci ZigBee.

2. Upewnij się, że wszystkie przełączniki na bloku przełączników DIP są ustawione na WYŁ. pozycja.

3. Naciśnij i przytrzymaj przycisk IR przez 10 sekund i puść, gdy dioda IR zacznie migać.

4. Dioda IR zacznie migać powoli, aby wskazać, że pilot IR wszedł w tryb nauki IR.

Krok 2. Wybierz typ urządzenia

Nadajnik IR może nauczyć się do 5 zestawów sygnałów IR dla 5 różnych urządzeń.

Przed rozpoczęciem nauki wybierz numer urządzenia za pomocą zestawu Dip Switch 1 przed przejściem do nauki sygnałów. Sygnał IR nauczony zostanie przypisany do wybranego numeru urządzenia.

Wybierz typ urządzenia zgodnie z następującą tabelą Dip Switch Set 1. Dla ułatwienia rozpoznawania i obsługi z panelu sterowania Climax ZigBee, każdy typ urządzenia otrzymał nazwę wyświetlaną na interfejsie panelu sterowania; sugerujemy naukę sygnałów IR zgodnie z typami urządzeń wyświetlanymi.

„X” oznacza, że pozycja tego przełącznika nie ma wpływu na wybór urządzenia.

Przykład:

1. Aby wybrać klimatyzator, przesuń przełącznik 1 na ON, a przełączniki 2–6 na OFF.

2. Aby wybrać telewizor, przesuń przełącznik 2 na ON, a przełączniki 3–6 na OFF, zignoruj położenie przełącznika 1.

Krok 3. Nauka danych IR

Każdy typ urządzenia może nauczyć się do 8 sygnałów IR, wybieranych za pomocą Dip Switch Set 2.

Przykład:

• Aby wybrać Sygnał IR 1, przesuń przełącznik 1 na ON, a przełączniki 2–8 na OFF.

• Aby wybrać Sygnał IR 2, przesuń przełącznik 2 na ON, a przełączniki 3–8 na OFF, zignoruj położenie przełącznika 1.

1. Wybierz żądany sygnał IR, ustawiając przełącznik DIP. Zalecamy zaczynać od Sygnału IR 1, przesuwając przełącznik 1 do pozycji ON, aby wybrać Sygnał IR 1.

2. Skieruj pilot urządzenia z dala od odbiornika IR, aby zapobiec odbiorowi niechcianych sygnałów IR przez odbiornik.

3. Ustaw pilot urządzenia na pożądaną konfigurację, następnie skieruj pilot na odbiornik IR i naciśnij przycisk pilota, aby wysłać sygnał IR

Przykład:

• Dla pilota klimatyzatora: jeśli ustawisz pilota na „Tryb chłodzenia, 18°C, prędkość wentylatora Auto” i wyłączysz pilota, a następnie skierujesz pilota na odbiornik IR i naciśniesz „ON”, odbiornik IR nauczy się sygnału „Tryb chłodzenia, 18°C, prędkość wentylatora Auto” dla klimatyzatora.

• Dla pilota telewizora: jeśli skierujesz pilota na odbiornik IR i naciśniesz ON/OFF, odbiornik IR nauczy się sygnału WŁ./WYŁ. dla telewizora.

1. Jeśli sygnał zostanie poprawnie odebrany, dioda IR zamiga szybko, a następnie zgaśnie, wskazując, że pilot IR zapisuje dane sygnału IR, a następnie ponownie zaświeci się powoli. Jeśli przypadkowo wysłałeś błędny sygnał IR, skieruj pilota w inną stronę, aby zmienić ustawienie, a następnie ponownie skieruj go na odbiornik IR i wyślij sygnał jeszcze raz. Nowy sygnał IR nadpisze stary.

2. Po zakończeniu nauki zmień ustawienie przełączników DIP, aby nauczyć kolejny sygnał IR, powtórz procedurę od 2 do 4. Zalecamy przechodzić od Sygnału IR 1 do 8, ustawiając przełączniki DIP od 1 do 8 kolejno w pozycję ON.

3. Powtórz proces, aby nauczyć maksymalnie 8 sygnałów dla każdego typu urządzenia.

4. Możesz dostosować ustawienie Dip Switch zestaw 2, aby wybrać inny numer sygnału IR.

Krok 4. Wyjście z trybu nauki IR

1. Po zakończeniu nauki wszystkich sygnałów IR naciśnij przycisk IR raz, aby opuścić tryb nauki, a następnie przesuń wszystkie przełączniki do pozycji OFF.

Testowanie

Po zakończeniu nauki sygnałów IR postępuj zgodnie z poniższymi instrukcjami, aby przetestować wysyłanie sygnałów IR.

1. Nie wchodź w tryb nauki IR, ustaw Dip Switch zgodnie z wcześniej wyuczonym typem urządzenia i numerem sygnału IR.

2. Naciśnij przycisk IR raz, dioda IR zamiga szybko, aby wskazać, że wysyła sygnał. Jeśli żaden sygnał nie został nauczony, pilot IR nie wyśle żadnego sygnału, a dioda IR pozostanie wyłączona.

3. Powtórz procedurę od 1 do 2, aby przetestować wszystkie wyuczone sygnały IR.

4. Po zakończeniu wszystkich ustawień przesuń wszystkie przełączniki do pozycji OFF.

Czyszczenie danych IR

Aby usunąć wszystkie sygnały IR nauczone dla danego typu urządzenia, postępuj zgodnie z poniższymi instrukcjami:

1. Wyjmij baterie, aby wyłączyć pilota IR.

2. Wybierz typ urządzenia, który chcesz usunąć, używając Dip Switch zestaw 1 zgodnie z poniższą tabelą

Przesunięcie więcej niż jednego przełącznika na ON spowoduje wybranie wielu typów urządzeń,

Przykład:

• Przesunięcie przełączników 1,2,3,4,5 na ON spowoduje wybranie wszystkich 5 typów urządzeń.

• Przesuń przełączniki 1 i 3 na ON, aby wybrać klimatyzator i system audio domowy.

1. Naciśnij i przytrzymaj jednocześnie przyciski IR i ZigBee i włóż baterie, aby włączyć nadajnik IR, nie zwalniaj przycisków jeszcze.

2. Trzymaj przyciski IR i ZigBee wciśnięte, aż dioda IR się zaświeci, a następnie zwolnij przyciski

3. Nadajnik IR wyczyści zapisane sygnały IR dla wybranych typów urządzeń, dioda IR będzie migać ciągle.

4. Przesuń wszystkie przełączniki do pozycji OFF, aby powrócić do normalnej pracy. Dioda IR zgaśnie.

Instalacja

Pilot IR został zaprojektowany do montażu na ścianie. Może być zamontowany poprzez bezpośrednie przykręcenie tylnej pokrywy do ściany lub najpierw zainstalowanie uchwytu obrotowego, a następnie zamontowanie korpusu na uchwycie. Proszę odnieść się do Zasięg sygnału IR i wybór diody IR sekcji poniżej w celu uzyskania informacji o transmisji sygnału IR przed wybraniem miejsca montażu pilota IR.

Montaż pilota IR

Pilot IR został zaprojektowany do montażu na ścianie. Może być zamontowany poprzez bezpośrednie przykręcenie tylnej pokrywy do ściany lub najpierw zainstalowanie uchwytu obrotowego, a następnie zamontowanie korpusu na uchwycie. Oko IR powinno być skierowane w stronę urządzenia domowego, którym chcesz sterować, gdy pilot IR jest zainstalowany.

Uchwyt obrotowy nie jest dołączony do standardowej przesyłki i jest dostępny na życzenie.

Bezpośredni montaż na ścianie:

1. Otwórz pokrywę i wybij 4 wyrwania w tylnej pokrywie.

2. Użyj otworów jako szablonu do wiercenia otworów w ścianie, w razie potrzeby włóż kołki rozporowe.

3. Przykręć tylną pokrywę do ściany.

4. Załóż przednią pokrywę na tylną pokrywę.

Montaż uchwytu obrotowego.

Uchwyt obrotowy ma regulowaną głowicę, którą można przymocować do pilota IR. Po zamontowaniu uchwytu na ścianie użytkownik może regulować kąt głowicy, aby zmienić kierunek, w którym skierowany jest pilot IR.

1. Podstawa uchwytu obrotowego ma 2 otwory montażowe. Użyj otworów jako szablonu do wiercenia otworów w ścianie, w razie potrzeby włóż kołki rozporowe.

2. Przykręć uchwyt do ściany.

3. Zawieś pilota IR na uchwycie, używając otworów na tylnej części.

4. Po zakończeniu instalacji możesz użyć śrubokręta Philipps, aby poluzować śrubę na górze uchwytu, następnie wyregulować kąt nadajnika IR i dokręcić śrubę, aby zablokować kąt uchwytu.

Obsługa

Sterowanie przez panel ZigBee

Pilot IR może być sterowany zdalnie przez panele sterowania Climax ZigBee do wysyłania sygnałów IR. Wybranie typu urządzenia i numeru sygnału IR w panelu sterowania spowoduje, że pilot IR wyśle odpowiedni sygnał IR.

Przykład:

Wybranie „Funkcja klimatyzatora 1” spowoduje, że pilot IR wyśle Sygnał IR 1 nauczony dla typu urządzenia Klimatyzator.

Zasięg sygnału IR i wybór diody IR

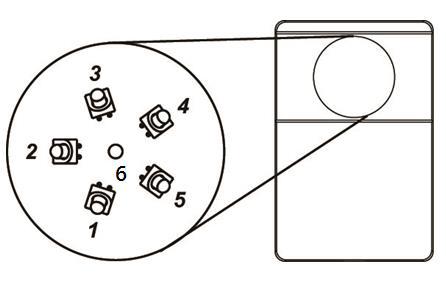

Oko IR pilota IR zawiera 6 diod LED używanych do przesyłania sygnałów IR, z 1 centralną diodą i 5 otaczającymi diodami. 5 otaczających diod jest umieszczonych pod kątem 45° względem płytki PCB. Zasięg sygnału diod LED:

Każda dioda wysyła sygnał IR w stożkowym polu przed diodą. Diody mogą być wybierane do wysyłania sygnału dla każdego typu urządzenia przy użyciu Twojej bramki.

Przykład:

• Jeśli wybierzesz diodę LED 1 dla klimatyzatora, pilot IR wyśle sygnał za pomocą diody LED 1 podczas wysyłania sygnału IR dla typu urządzenia Klimatyzator.

• Jeśli wybierzesz diodę LED 2 i LED 3 dla systemu audio domowego, pilot IR wyśle sygnał za pomocą zarówno LED 2, jak i LED 3 podczas wysyłania sygnału IR dla typu urządzenia System audio domowy.

Podczas instalacji pilota IR wybierz używaną diodę IR za pomocą panelu sterowania zgodnie z miejscem montażu pilota IR, aby nadajnik IR mógł wysyłać sygnały do wszystkich urządzeń w domu. Proszę odnieść się do instrukcji obsługi panelu sterowania Climax, aby uzyskać więcej informacji na temat ustawień i sterowania pilotem IR.

Proszę odnieść się do poniższego diagramu dotyczącego zasięgu sygnału IR:

Moc transmisji IR

Użyj zworki (JP2 i JP3), aby dostosować moc transmisji sygnału IR. Fabrycznie ustawiona jest niska moc transmisji (JP1 WŁ.).

Ustawienie zworki na JP2 zwiększy zasięg transmisji sygnału IR.

Aneks (tylko dla deweloperów)

ID klastra UPIC

Atrybut informacji klastra podstawowego

Atrybut informacji klastra konfiguracji zasilania

Atrybut informacji klastra identyfikacji

Atrybut informacji klastra termostatu

Tryb systemu (0x001C):

Ten atrybut określa, który sygnał IR należy wysłać, gdy UPIC otrzyma polecenie z panelu, zgodnie z typem i funkcją wyuczonych sygnałów IR.

UPIC może nauczyć się do 5 zestawów typów IR, po 8 sygnałów dla każdego typu. Podczas wysyłania sygnału, sygnał IR musi być

określony za pomocą tego atrybutu.

Format to 0xXY

X = Typ urządzenia (1~5)

Y = Numer sygnału IR (1~8)

Na przykład, jeśli UPIC nauczył się sygnału IR dla Typu urządzenia 1, Sygnału IR 8, panel powinien wysłać polecenie z ustawieniem atrybutu 0x18 aby UPIC wysłał ten sygnał.

Wybierz Wyślij diody IR (0x1011):

UPIC może kontrolować do 5 typów urządzeń (Typ 1 ~ 5) za pomocą swoich 6 diod IR. Można go skonfigurować do wysyłania sygnału IR różnymi diodami przy użyciu tego atrybutu.

Format powinien być odczytany jak poniżej, używając wartości domyślnej 0x2020202020 jako przykładu

Dla każdej wartości typu urządzenia wartość powinna być odczytywana w bitach 0~5, w następującym formacie:

Na przykład: 0x20 = 0010 0000 w zapisie bitowym, co oznacza, że tylko dioda LED 6 (centralna dioda) zostanie aktywowana, gdy UPIC wyśle sygnał IR dla tego typu urządzenia.

Jeśli chcesz ustawić wysyłanie sygnału IR za pomocą zarówno diody LED 2, jak i diody LED 6, wartość w zapisie bitowym będzie 0010 0010 = 0x22

0010 0010 w zapisie bitowym = 0x22 w zapisie szesnastkowym; jeśli chcesz zastosować to ustawienie tylko dla Typu urządzenia 1 i pozostawić inne typy niezmienione, końcowe ustawienie atrybutu będzie: 0x2220202020

Możesz użyć tego atrybutu, aby zaprogramować, które diody LED powinny być aktywowane dla różnych typów urządzeń IR

WAŻNA UWAGA:

Chociaż możliwe jest ustawienie transmisji za pomocą wielu diod LED przy wysyłaniu sygnału IR, prosimy ustawić NIE WIĘCEJ NIŻ 2 diody LED do aktywacji. Powodem takiego ograniczenia jest to, że wraz z aktywacją każdej dodatkowej diody LED zużycie energii znacznie wzrasta. Jeśli aktywujesz więcej niż 2 diody, bateria rozładuje się znacznie szybciej niż jest to pożądane.
