LMHT-1ZBS

Czujnik natężenia światła, wilgotności i temperatury (Zigbee)

Wprowadzenie

LMHT-1ZBS to czujnik natężenia światła, wilgotności i temperatury działający w standardzie ZigBee. Monitoruje środowisko domowe i przesyła zmierzone natężenie światła (luksy), wilgotność oraz temperaturę do koordynatora w sieci ZigBee.

Czujnik wykorzystuje technologię ZigBee do bezprzewodowej transmisji sygnału. ZigBee to protokół komunikacji bezprzewodowej, który jest niezawodny, cechuje się niskim zużyciem energii i wysoką efektywnością transmisji. Bazując na standardzie IEEE802.15.4, ZigBee umożliwia podłączenie dużej liczby urządzeń do sieci i ich koordynację w celu wymiany danych oraz przesyłania sygnałów.

Czujnik pełni funkcję urządzenia końcowego w sieci ZigBee. Może zostać włączony do sieci ZigBee w celu przesyłania sygnałów po aktywacji, jednak nie pozwala innym urządzeniom ZigBee dołączać do sieci za jego pośrednictwem.

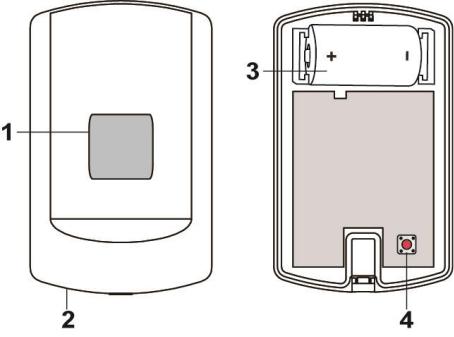

Identyfikacja części

Czujnik światła / wskaźnik LED
- Miga raz: Przywracanie ustawień fabrycznych
- Miga dwukrotnie: Po pomyślnym dołączeniu czujnika do sieci ZigBee.
- Miga 3 razy: Włożono baterię.
- Miga 5 razy: Wykryto niskie napięcie baterii podczas wkładania baterii.
- Miga raz co 20 minut: Czujnik utracił połączenie z obecną siecią ZigBee.
Czujnik temperatury
Komora baterii
Przycisk funkcji
- Naciśnij raz, aby wysłać sygnał do koordynatora.
- Naciśnij i przytrzymaj przez 10 sekund, aby zresetować urządzenie.

Funkcje

Monitorowanie oświetlenia, wilgotności i temperatury

Czujnik mierzy natężenie światła, wilgotność i temperaturę, aby regularnie przesyłać zmierzone dane do koordynatora sieci ZigBee.

Odczyt natężenia światła jest przesyłany co 30 minut.

Odczyt wilgotności i temperatury jest przesyłany co 10 minut. Czujnik będzie także automatycznie przesyłać sygnał, gdy:

Temperatura zmieni się o +/- 2°C.
Wilgotność zmieni się o +/- 10%.
Aktualne natężenie światła zmieni się o +/- 10%.
Poziom zmiany wymagany do wywołania transmisji sygnału jest programowalny przy użyciu polecenia ZigBee Configure Reporting – parametr Reportable Change.
Wartości domyślne to:
Temperatura: 200 dla 2°C.
Wilgotność: 1000 dla 10%.
Natężenie światła: 10 dla 10%.

Możesz także nacisnąć przycisk funkcji raz, aby ręcznie przesłać aktualny odczyt.

Wykrywanie baterii i niskiego poziomu baterii

Czujnik zasilany jest jedną baterią litową CR123A 3V.
Czujnik posiada funkcję wykrywania niskiego stanu baterii. Gdy napięcie baterii będzie niskie, czujnik wyśle do koordynatora w sieci ZigBee sygnał niskiego stanu baterii.
Podczas wymiany baterii, po wyjęciu starych baterii naciśnij przycisk funkcji dwukrotnie, aby całkowicie je rozładować przed włożeniem nowej baterii.
Jeśli po włożeniu nowej baterii wykryte zostanie niskie napięcie, wskaźnik LED zabłyśnie 5 razy.

Nadzór (Supervision)

Czujnik będzie przesyłać sygnał nadzoru wraz z sygnałem odczytu, aby regularnie raportować swój stan. Domyślny fabryczny interwał to 30 minut, który można dostosować zgodnie z ustawieniami.

Konfiguracja sieci ZigBee

Wskazówki dotyczące urządzeń ZigBee

ZigBee to protokół komunikacji bezprzewodowej, który jest niezawodny, cechuje się niskim zużyciem energii i wysoką efektywnością transmisji. Bazując na standardzie IEEE802.15.4, ZigBee umożliwia podłączenie dużej liczby urządzeń do sieci i ich koordynację w celu wymiany danych oraz przesyłania sygnałów.

Z powodu podstawowej struktury sieci ZigBee, urządzenie ZigBee będzie aktywnie wyszukiwać i dołączać do sieci po włączeniu zasilania. Ponieważ wykonywanie zadania łączenia z siecią może zużywać pewną ilość energii, należy postępować zgodnie z instrukcjami, aby uniknąć rozładowania baterii urządzenia ZigBee.

Upewnij się, że router sieci ZigBee lub koordynator jest włączony przed włożeniem baterii do urządzenia ZigBee.
Upewnij się, że router sieci ZigBee lub koordynator jest włączony i w zasięgu podczas używania urządzenia ZigBee.
Nie usuwaj urządzenia ZigBee z routera lub koordynatora sieci ZigBee bez uprzedniego wyjęcia baterii z urządzenia ZigBee.

Dołączanie do sieci ZigBee

Jako urządzenie ZigBee czujnik musi dołączyć do sieci ZigBee, aby przesyłać sygnały. Postępuj zgodnie z poniższymi krokami, aby dołączyć czujnik do sieci ZigBee.

Odłącz górną pokrywę i podstawę, a następnie włóż baterię.
Naciśnij i przytrzymaj przycisk funkcyjny przez 10 sekund, gdy czujnik się resetuje (LED miga raz) i zaczyna wyszukiwać istniejącą sieć ZigBee. Upewnij się, że funkcja zezwalania na dołączanie (permit-to-join) na routerze lub koordynatorze Twojej sieci ZigBee jest włączona.
Jeśli czujnik pomyślnie dołączy do sieci ZigBee, wskaźnik LED zamiga dwa razy, aby to potwierdzić.
Po dołączeniu do sieci ZigBee czujnik zostanie automatycznie zarejestrowany w sieci. Sprawdź koordynator ZigBee, panel sterowania systemu lub CIE (urządzenie sterujące i wskazujące), aby potwierdzić, czy dołączenie i rejestracja powiodły się.
Po dołączeniu do sieci ZigBee, jeśli czujnik utraci połączenie z obecną siecią ZigBee, LED będzie migać co 20 minut, aby to wskazać. Sprawdź stan swojej sieci ZigBee i zasięg sygnału czujnika, aby naprawić sytuację.

Usuwanie urządzenia z sieci ZigBee (przywracanie ustawień fabrycznych)

Aby usunąć urządzenie z obecnej sieci ZigBee, czujnik musi zostać przywrócony do ustawień fabrycznych, aby zakończyć usuwanie urządzenia. Funkcja przywracania ustawień fabrycznych wyczyści zapisane informacje konfiguracyjne urządzenia i zmusi czujnik do wyszukania nowej sieci ZigBee.

Przed usunięciem urządzenia upewnij się, że czujnik znajduje się w zasięgu sygnału aktualnej sieci ZigBee.

Naciśnij i przytrzymaj przycisk funkcyjny przez 10 sekund, a następnie zwolnij przycisk, aby zresetować czujnik.
Po zresetowaniu czujnik wyczyści bieżące ustawienia sieci ZigBee i wyśle sygnał do koordynatora ZigBee, aby usunąć się z obecnej sieci ZigBee. Następnie ponownie aktywnie wyszuka dostępne sieci ZigBee i automatycznie do nich dołączy.

Instalacja

Montaż czujnika

Czujnik można zamontować na dwa sposoby: za pomocą taśmy samoprzylepnej lub przy użyciu śrub.

Montaż samoprzylepny

Oczyść powierzchnię odpowiednim odtłuszczaczem.
Usuń ochronną warstwę z jednej strony dwustronnej podkładki klejącej i mocno przyklej ją do tylnej części urządzenia.
Usuń drugą warstwę ochronną i mocno umieść/przyciśnij urządzenie w wybranym miejscu.

Nie stosuj metody montażu samoprzylepnego na słabo pomalowanych i/lub chropowatych powierzchniach.

Montaż na śruby

Podstawa czujnika ma dwa otwory do wybijania śrub, gdzie plastik jest cieńszy w celach montażowych. Aby zamontować czujnik:

Odłącz zespół górnej pokrywy i podstawy, poluzowując śrubę mocującą pokrywę za pomocą śrubokręta krzyżakowego.
Przebij otwory w miejscach przeznaczonych do przebicia na podstawie.
Użyj otworów jako szablonu, wywierć dwa otwory i wciśnij kołki rozporowe.
Przykręć podstawę do kołków rozporowych.
Załóż górną pokrywę na podstawę, zaczepiając podstawę na haczyku mocującym i przesuwając pokrywę w kierunku podstawy.
Zabezpiecz i przykręć górną pokrywę z powrotem do podstawy za pomocą śrubokręta krzyżakowego.

Używanie czujnika z routerem ZigBee

WAŻNA UWAGA

Jeśli miejsce instalacji czujnika jest oddalone od panelu sterowania systemu i wymaga routerów ZigBee w celu poprawy siły sygnału. NIE UŻYWAJ używaj routera ZigBee bez zapasowej baterii. Router ZigBee bez baterii zostanie wyłączony podczas zaniku zasilania AC, a czujnik podłączony do routera utraci połączenie z siecią ZigBee. Planowanie lokalizacji instalacji czujników powinno uwzględniać użycie wyłącznie routerów ZigBee z zapasową baterią.

Aktualizacja oprogramowania OTA (tylko dla wersji OTA)

Czujnik natężenia światła, wilgotności i temperatury obsługuje funkcję aktualizacji oprogramowania układowego OTA przez sieć ZigBee, która może być zainicjowana przez koordynatora sieci ZigBee. Wykonaj poniższe kroki, aby przeprowadzić aktualizację firmware OTA.

Krok 1. Musisz uzyskać dostęp do swojego koordynatora ZigBee, aby przeprowadzić aktualizację oprogramowania przez powietrze.

Krok 2. Na stronie konfiguracyjnej wybierz urządzenie, które chcesz zaktualizować, i wybierz nowe oprogramowanie ZigBee dostarczone przez producenta. Szczegóły znajdziesz w instrukcji obsługi koordynatora ZigBee.

Krok 3.Naciśnij „OK”, aby rozpocząć proces aktualizacji, a LED będzie ciągle migać. Podczas procesu OTA proszę

nie wykonywać żadnych innych czynności ani nie wyłączać panelu.

Krok 4.Czas trwania aktualizacji wynosi około 20–30 minut. Pamiętaj, że czas może się różnić w zależności od rozmiaru pliku lub odległości między akcesorium a koordynatorem.

Krok 5.Poczekaj na zakończenie aktualizacji oprogramowania. Gdy postęp osiągnie 100%, urządzenie zresetuje się automatycznie. Możesz również odświeżyć stronę internetową, aby upewnić się, że oprogramowanie urządzenia zostało pomyślnie zaktualizowane i wyświetlana jest najnowsza wersja.
