VESTA-178

SCM-8ZBS

Sterowanie roletami (Zigbee)

Wprowadzenie

SCM-8ZBS to sterownik rolet ZigBee. Użytkownik może sterować SCM przez sieć ZigBee na odległość lub ręcznie, łącząc przełącznik ze sterownikiem rolet.

Sterownik rolet wykorzystuje technologię ZigBee do bezprzewodowej transmisji sygnału. ZigBee to protokół komunikacji bezprzewodowej, który jest niezawodny, ma niskie zużycie energii i wysoką efektywność transmisji. Oparty na standardzie IEEE802.15.4, ZigBee pozwala włączyć dużą liczbę urządzeń do sieci i koordynować wymianę danych oraz przesyłanie sygnałów.

Sterownik rolet pełni funkcję urządzenia końcowego w sieci ZigBee. Może zostać dołączony do sieci ZigBee w celu wysyłania lub odbierania sygnałów, ale nie pozwala innym urządzeniom ZigBee dołączać do sieci przez ten sterownik.

Identyfikacja części

1. Przycisk funkcji

   • Naciśnij raz: Wyślij sygnał nadzoru.

   • Naciśnij i przytrzymaj przez 3~9 sekund: Wejście w tryb kalibracji.

   • Naciśnij i przytrzymaj przez 10 sekund: Zresetuj Sterownik rolet, aby dołączył do sieci ZigBee.

2. Wskaźnik LED

   Wskaźnik LED służy do wskazywania statusu Sterownika rolet:

   1. Miga raz: Sterownik rolet został zresetowany.

   2. Miga dwa razy: Sterownik rolet pomyślnie dołączył do sieci ZigBee.

   3. Miga 5 razy: pomyślna ręczna kalibracja.

   4. Miga raz co 20 minut:

   Sterownik rolet utracił połączenie ze swoją aktualną siecią ZigBee.

3. Otwory montażowe

4. Lokalny przełącznik S1 (kierunek otwierania)

   Podłącz zewnętrzny przełącznik do tego zacisku. Aktywuj ten przełącznik, aby sterować roletą i zwijać ją w kierunku „Otwórz”, uruchamiając wyjście silnika O1. Aktywacja tego przełącznika, gdy roleta zwija się w kierunku „Zamknij”, zatrzyma roletę.

5. Lokalny przełącznik S2 (kierunek zamykania)

   Podłącz zewnętrzny przełącznik do tego zacisku. Aktywuj ten przełącznik, aby sterować roletą i zwijać ją w kierunku „Zamknij”, uruchamiając wyjście silnika O2.

   Aktywacja tego przełącznika, gdy roleta zwija się w kierunku otwierania, zatrzyma roletę.

6. Wyjście silnika O1 (kierunek otwierania)

   Podłącz do zacisku Otwórz silnika rolety.

7. Wyjście silnika O2 (kierunek zamykania)

   Podłącz do zacisku Zamknij silnika rolety.

8. Wejście zasilania L (faza)

9. Wejście zasilania N (neutralny)

10. Uchwyt odciążający

    Uchwyt służy do zabezpieczenia przewodów i zapewnienia odciążenia naprężeniowego, chroniąc przewody przed krawędziami metalowego wycięcia.

11. Zacisk na przewody

    Zacisk na przewody służy do porządkowania przewodów.

Specyfikacja

• Zasilanie: 110 - 230 VAC, 50/60 Hz

• Obsługiwany prąd obciążenia: 1/4 HP (konie mechaniczne); 1,8 A dla silników z skompensowanym współczynnikiem mocy (obciążenia indukcyjne)

• Protokół komunikacyjny: ZigBee Pro Home Automation 1.2, 2,4 GHz

Ostrożność

• Wszystkie prace przy urządzeniu, w tym instalacja i konserwacja, muszą być wykonywane przez wykwalifikowanego i licencjonowanego elektryka.

• Przed instalacją lub jakimikolwiek pracami konserwacyjnymi upewnij się, że zasilanie zostało odłączone.

• Nie podłączaj urządzenia do obciążeń przekraczających obsługiwany prąd przewidziany dla urządzenia.

• Proszę podłączać urządzenie tylko do silników zasilanych prądem przemiennym (AC).

Instalacja

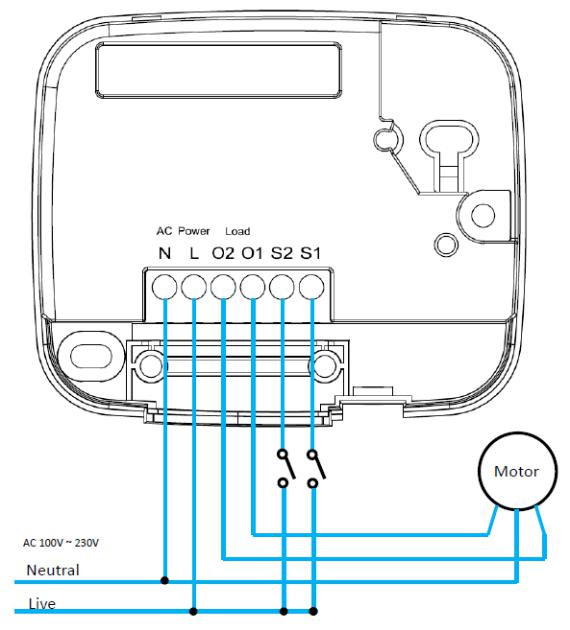

SCM-8ZBS powinien być podłączony zgodnie z poniższym schematem:

• Podłącz zacisk N SCM do zacisku N źródła zasilania.

• Podłącz zacisk L SCM do zacisku L źródła zasilania.

• Podłącz zacisk O1 SCM do zacisku otwierania (Open) silnika rolety.

• Podłącz zacisk O2 SCM do zacisku zamykania (Close) silnika rolety.

• (Opcjonalny lokalny przełącznik) Podłącz zaciski S2 i S1 SCM do zacisku L źródła zasilania.

Włóż każdy przewód do odpowiedniego zacisku, dokręć każdą śrubę, aby zamknąć zaciski i utrzymać przewody na miejscu.

Po podłączeniu przewodów użyj zacisku na przewody do uporządkowania przewodów i umieść zacisk na podstawie z jego szczeliną (otworem) skierowaną w lewo.

Konfiguracja sieci ZigBee

Wskazówki dotyczące urządzeń ZigBee

ZigBee to protokół komunikacji bezprzewodowej, który jest niezawodny, ma niskie zużycie energii i wysoką efektywność transmisji. Oparty na standardzie IEEE802.15.4, ZigBee pozwala na włączenie wielu urządzeń do sieci i ich koordynację w celu wymiany danych i przesyłania sygnałów.

Dołączanie do sieci ZigBee

Jako urządzenie ZigBee, sterownik rolet musi dołączyć do sieci ZigBee, aby odbierać polecenia. Proszę wykonać poniższe kroki, aby dołączyć sterownik rolet do sieci ZigBee

1. Podłącz zasilanie do sterownika rolet zgodnie z instrukcjami instalacji w poprzedniej sekcji i włącz zasilanie sterownika.

2. Naciśnij i przytrzymaj przycisk funkcyjny przez 10 sekund, aby Sterownik rolet zresetował się i zaczął wyszukiwać istniejącą sieć ZigBee. Upewnij się, że funkcja zezwolenia na dołączenie (permit-to-join) na routerze lub koordynatorze Twojej sieci ZigBee jest włączona.

3. Jeśli Sterownik rolet pomyślnie dołączy do sieci ZigBee, wskaźnik LED zamiga dwa razy, aby to potwierdzić.

4. Po dołączeniu do sieci ZigBee, Sterownik rolet zostanie automatycznie zarejestrowany w sieci. Sprawdź koordynator sieci ZigBee, panel sterowania systemu lub CIE (urządzenie sterujące i wskazujące), aby potwierdzić, czy dołączenie i rejestracja powiodły się.

5. Po dołączeniu do sieci ZigBee, jeśli Sterownik rolet straci połączenie z aktualną siecią ZigBee, wskaźnik LED będzie migać co 20 minut. Sprawdź stan swojej sieci ZigBee i zasięg sygnału Sterownika rolet, aby skorygować sytuację.

Usuwanie urządzenia z sieci ZigBee (przywracanie ustawień fabrycznych)

Aby usunąć Sterownik rolet z bieżącej sieci ZigBee, Sterownik musi zostać przywrócony do ustawień fabrycznych, aby zakończyć usuwanie urządzenia. Funkcja przywracania ustawień fabrycznych wyczyści zapisane informacje konfiguracyjne Sterownika rolet i spowoduje, że urządzenie zacznie wyszukiwać nową sieć ZigBee.

Przed usunięciem urządzenia upewnij się, że Sterownik rolet znajduje się w zasięgu sygnału aktualnej sieci ZigBee

1. Naciśnij i przytrzymaj przycisk funkcyjny przez 10 sekund, następnie zwolnij przycisk, aby zresetować Sterownik rolet.

2. Po resecie Sterownik rolet wyczyści ustawienia aktualnej sieci ZigBee i wyśle sygnał do koordynatora ZigBee, aby usunąć się z bieżącej sieci ZigBee. Następnie ponownie aktywnie wyszuka dostępne sieci ZigBee i automatycznie do nich dołączy.

Nadzór (Supervision)

Sterownik rolet będzie regularnie wysyłać sygnał nadzoru, aby raportować swój stan zgodnie z ustawieniem użytkownika. Domyślny interwał fabryczny to 30 minut. Użytkownik może również nacisnąć przycisk funkcyjny raz, aby ręcznie wysłać sygnał nadzoru.

Obsługa

Kalibracja

Domyślny czas aktywacji sterownika rolet wynosi 4 minut. Gdy przycisk Góra/Dół zostanie naciśnięty lub koordynator sieci ZigBee wyśle polecenie Góra/Dół, aktywuje to silnik rolety na 4 minuty.

Aby Sterownik rolet działał prawidłowo, jego czas aktywacji musi zostać skalibrowany. Istnieją dwa sposoby regulacji czasu aktywacji:

• Polecenie ZigBee: Czas aktywacji można dostosować wysyłając polecenie z koordynatora sieci ZigBee. (Zobacz Dodatek – Atrybut klastra Level – OnTransitionTime / OffTransitionTime, minimalna jednostka regulacji 100 ms)

• Kalibracja ręczna: Skalibruj czas aktywacji zgodnie z poniższą procedurą:

1. Przed kalibracją zewnętrzne przełączniki lokalne muszą być podłączone do sterownika rolet.

2. Naciśnij i przytrzymaj przycisk funkcyjny przez 3~9 sekund i zwolnij, aby wejść w tryb kalibracji. Po wejściu w tryb kalibracji Sterownik rolet będzie zwijać się w kierunku „Otwórz” przez 4 minuty.

3. Poczekaj 4 minuty, aż Sterownik rolet przestanie zwijać się w kierunku „Otwórz”, następnie aktywuj podłączony zewnętrzny lokalny przełącznik „Zamknij”, aby zamknąć roletę.

4. Aktywuj zewnętrzny lokalny przełącznik „Otwórz” w chwili, gdy roleta jest całkowicie zamknięta. Sterownik rolet zapisze czas, jaki upłynął między krokiem 3 a 4, jako nowe „czas zamknięcia".

5. Po kroku 4 Sterownik rolet będzie zwijać się w kierunku otwierania.

6. Aktywuj zewnętrzny lokalny przełącznik „Zamknij” w chwili, gdy roleta jest całkowicie otwarta. Sterownik rolet zapisze czas, jaki upłynął między krokiem 5 a 6, jako nowe „czas otwarcia".

Przykład

Jeśli przemieszczenie rolety z Otwartego do Zamkniętego zajmuje 30 sekund, a z Zamkniętego do Otwartego 40 sekund, nowe czas zamknięcia będzie 30 sekund, a nowe czas otwarcia będzie 40 sekund.

Po kalibracji, ilekroć Sterownik rolet otrzyma polecenie zamknięcia, będzie zwijać się w kierunku zamknięcia przez 30 sekund. Gdy otrzyma polecenie otwarcia, będzie zwijać się w kierunku otwarcia przez 40 sekund.

Czas aktywacji zostanie zresetowany do 4 minuty ilekroć Sterownik rolet dołącza do sieci ZigBee.

Jeśli proces ręcznej kalibracji zakończy się powodzeniem, LED zamiga 5 razy, aby to wskazać.

Sterowanie roletą

Sieć ZigBee

• Po tym, jak Sterownik rolet pomyślnie dołączy do sieci ZigBee, koordynator może zdalnie sterować roletą, wysyłając przez sieć ZigBee polecenia otwarcia, zamknięcia lub zatrzymania.

• Gdy Sterownik rolet odbierze sygnał otwórz/zamknij od koordynatora, będzie zwijać się w kierunku otwarcia/zamknięcia zgodnie z skalibrowanym czasem aktywacji, aby całkowicie otworzyć/zamknąć roletę.

• Stan rolety można również regulować procentowo od 0%, 10%, 20%... do 100% przez koordynatora ZigBee.

• Aktualny procent otwarcia jest również przesyłany do koordynatora ZigBee.

Lokalny przełącznik

• Jeśli podłączony jest opcjonalny lokalny przełącznik, użytkownicy mogą także naciskać przycisk przełącznika, aby otwierać/zamykać roletę.

• Naciśnięcie i zwolnienie przełącznika w czasie krótszym niż 1 sekunda spowoduje pełne otwarcie lub zamknięcie rolety.

• Naciśnięcie i przytrzymanie przełącznika dłużej niż 1 sekundę spowoduje otwieranie lub zamykanie rolety do momentu zwolnienia przełącznika. Po zwolnieniu przełącznika roleta zatrzyma się.

• Naciśnięcie przełącznika, gdy roleta porusza się w przeciwnym kierunku, spowoduje zatrzymanie rolety. Naciśnij ponownie przełącznik, aby otworzyć/zamknąć roletę.

Na przykład naciśnięcie przycisku dół, gdy roleta się otwiera, zatrzyma roletę; naciśnij ponownie przycisk dół, aby rozpocząć zamykanie rolety.

Aktualizacja oprogramowania OTA (tylko dla wersji OTA)

Sterownik rolet obsługuje funkcję aktualizacji oprogramowania OTA przez sieć ZigBee, którą można zainicjować z koordynatora sieci ZigBee.

Wykonaj poniższe kroki, aby przeprowadzić aktualizację oprogramowania OTA.

Krok 1. Musisz uzyskać dostęp do swojego koordynatora ZigBee, aby przeprowadzić aktualizację oprogramowania przez powietrze.

Krok 2. Na stronie konfiguracyjnej wybierz urządzenie, które chcesz zaktualizować, i wybierz nowe oprogramowanie ZigBee dostarczone przez producenta. Szczegóły znajdują się w instrukcji obsługi koordynatora ZigBee.

Krok 3.Naciśnij „OK”, aby rozpocząć proces aktualizacji, a dioda LED będzie cały czas migać. Podczas procesu OTA nie wykonuj żadnych innych czynności ani nie wyłączaj zasilania panelu.

Krok 4.Czas trwania aktualizacji wynosi około 20–30 minut. Pamiętaj, że czas może się różnić w zależności od rozmiaru pliku lub odległości między akcesorium a koordynatorem.

Krok 5.Poczekaj na zakończenie aktualizacji oprogramowania. Gdy postęp osiągnie 100%, urządzenie zrestartuje się automatycznie. Możesz również odświeżyć stronę konfiguracyjną, aby upewnić się, że oprogramowanie urządzenia zostało pomyślnie zaktualizowane i wyświetlana jest najnowsza wersja.

Aneks (tylko dla deweloperów)

Sterownik rolet z przekaźnikiem mocy z identyfikatorem klastra miernika

Atrybut informacji klastra podstawowego

Atrybut informacji klastra identyfikacji

Atrybut informacji klastra Włącz/Wyłącz

Atrybuty klastra Level (Poziom) - informacje

Atrybuty klastra Shade (Żaluzja/Roleta) - informacje

Atrybuty informacji klastra Grup

Atrybuty klastra Scenes (Sceny) - informacje
