VESTA-173

RSB-1ZBS

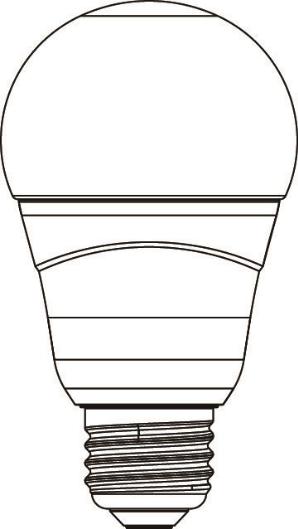

Żarówka RGBW Smart (Zigbee)

Wprowadzenie

RSB-1ZBS to inteligentna żarówka LED w standardzie ZigBee. Posiada regulację wielokolorową oraz sterowanie natężeniem światła. Po dołączeniu do sieci ZigBee użytkownik będzie mógł zdalnie kontrolować żarówkę za pośrednictwem koordynatora sieci ZigBee.

Żarówka wykorzystuje technologię ZigBee do bezprzewodowej transmisji sygnału. ZigBee to niezawodny protokół komunikacji bezprzewodowej o niskim zużyciu energii i wysokiej efektywności transmisji. Opierając się na standardzie IEEE802.15.4, ZigBee umożliwia włączenie dużej liczby urządzeń do sieci i koordynację wymiany danych oraz transmisji sygnału.

Żarówka pełni również funkcję routera w sieci ZigBee. Po dołączeniu do sieci ZigBee pozwala innym urządzeniom ZigBee dołączać do sieci przez tę żarówkę.

Konfiguracja sieci ZigBee

Wskazówki dotyczące urządzeń ZigBee

ZigBee to protokół komunikacji bezprzewodowej, który jest niezawodny, charakteryzuje się niskim zużyciem energii oraz wysoką efektywnością transmisji. Opierając się na standardzie IEEE802.15.4, ZigBee umożliwia włączenie dużej liczby urządzeń do sieci i koordynację wymiany danych oraz transmisji sygnału.

Ze względu na podstawową strukturę sieci ZigBee, urządzenie ZigBee będzie aktywnie wyszukiwać i dołączać do sieci po włączeniu zasilania.

• Upewnij się, że router lub koordynator sieci ZigBee jest włączony przed podłączeniem zasilania do urządzenia ZigBee.

• Upewnij się, że router lub koordynator sieci ZigBee jest włączony i w zasięgu, gdy urządzenie ZigBee jest używane.

• Nie usuwaj urządzenia ZigBee z routera lub koordynatora sieci ZigBee bez uprzedniego wyłączenia zasilania urządzenia ZigBee.

Dołączanie do sieci ZigBee

Jako urządzenie ZigBee żarówka musi dołączyć do sieci ZigBee, aby wysyłać i odbierać polecenia. Proszę postępować zgodnie z poniższymi krokami, aby dodać żarówkę do sieci ZigBee.

1. Wkręć żarówkę do oprawy lampy. Nie podłączaj jeszcze zasilania.

2. Włącz funkcję zezwalania na dołączanie (permit-join) na routerze lub koordynatorze twojej sieci ZigBee.

3. Włącz żarówkę na 3~5 sekund (nie więcej niż 5 sekund), a następnie wyłącz.

4. Powtórz krok 3 trzy (3) razy, łącznie wykonując cztery (4) cykle wł./wył.

5. Włącz żarówkę po raz piąty — urządzenie zresetuje się i zacznie wyszukiwać nową sieć ZigBee.

6. Po dołączeniu do sieci ZigBee żarówka zostanie automatycznie zarejestrowana w systemie zabezpieczeń w sieci. Sprawdź koordynator sieci ZigBee, panel sterowania systemu lub CIE (urządzenie kontrolno-wskaźnikowe), aby potwierdzić, czy dołączenie i rejestracja zakończyły się pomyślnie.

Usuwanie urządzenia z sieci ZigBee (przywracanie ustawień fabrycznych)

Aby usunąć żarówkę z bieżącej sieci ZigBee, urządzenie musi zostać przywrócone do ustawień fabrycznych, aby zakończyć usuwanie. Funkcja przywracania ustawień fabrycznych wyczyści zapisane ustawienia i informacje żarówki oraz spowoduje, że żarówka rozpocznie poszukiwanie nowej sieci ZigBee.

Przed usunięciem urządzenia upewnij się, że żarówka znajduje się w zasięgu sygnału bieżącej sieci ZigBee.

1. Usuń żarówkę z bieżącego panelu sterowania / CIE.

2. Wyłącz zasilanie żarówki.

3. Włącz żarówkę na 3~5 sekund (nie więcej niż 5 sekund), a następnie wyłącz.

4. Powtórz krok 3 trzy razy, łącznie wykonując 4 cykle wł./wył.

5. Włącz żarówkę po raz piąty — urządzenie zresetuje się i zacznie wyszukiwać nową sieć ZigBee.

6. Po zresetowaniu żarówka wyczyści bieżące ustawienia sieci ZigBee i wyśle sygnał do koordynatora ZigBee, aby usunąć samą siebie z bieżącej sieci. Następnie ponownie aktywnie wyszuka dostępne sieci ZigBee i automatycznie do nich dołączy.

Pojemność urządzeń routera ZigBee

Żarówka z funkcją routera umożliwia innym urządzeniom ZigBee dołączanie do sieci ZigBee przez ten router. Żarówka ma maksymalną pojemność 7 urządzeń, w tym 4 routery.

Funkcje

Regulacja koloru i nasycenia

Kolor i nasycenie żarówki można regulować zdalnie z poziomu koordynatora ZigBee poprzez wysyłanie poleceń.

Regulacja natężenia światła

Żarówka ma funkcję ściemniania; procent natężenia światła można regulować zdalnie z poziomu koordynatora ZigBee poprzez wysyłanie poleceń.

Nadzór (Supervision)

Żarówka będzie regularnie wysyłać sygnał nadzoru, aby raportować swój stan zgodnie z ustawieniem użytkownika. Domyślny interwał fabryczny to 10 minut.

Aneks (tylko dla deweloperów)

ID klastra żarówki

Atrybut informacji klastra podstawowego

Atrybut informacji klastra identyfikacji

Atrybut informacji klastra grupy

Atrybut informacji klastra scen

Atrybut informacji klastra Włącz/Wyłącz

Atrybut informacji klastra sterowania poziomem

Atrybut informacji klastra sterowania kolorem
