# VESTA-170
**PRLM-CH3-AC-ZW**
## Sterowniki przekaźnikowe / 3-kanałowy przełącznik przekaźnikowy Z-Wave.
## **Wprowadzenie**
PRLM-CH3-AC-ZW to 3-kanałowy przełącznik przekaźnikowy Z-Wave, który można podłączyć do urządzeń przewodowych i ustawić w stanie Normal Open (N.O.). Po dołączeniu do sieci Z-Wave, przełącznik przekaźnikowy może być sterowany przez sieć Z-Wave, aby aktywować podłączone urządzenia.
Z-Wave to bezprzewodowy protokół komunikacyjny wykorzystujący niskomocowe radio RF. Dzięki wykorzystaniu sieci mesh Z-Wave polecenia mogą być trasowane do miejsca przeznaczenia przez pośredniczące urządzenia Z-Wave, które „nasłuchują”.
Przekaźnik może sterować węzłami Z-Wave poprzez proste naciśnięcie przycisku funkcyjnego, a także może powiadamiać o problemach z komunikacją.
## **Identyfikacja części**
**Górna pokrywa** **Podstawa**
1. **Przycisk przełącznika 1/Przycisk funkcyjny**
* Naciśnij przycisk 3 razy w ciągu 1 sekundy, aby wysłać kod nauki.
* Naciśnij i przytrzymaj przycisk przez 10 sekund, aby przywrócić ustawienia fabryczne.
* Naciśnij przycisk, aby włączyć/wyłączyć kanał przekaźnika 1.
2. **Przycisk przełącznika 2**
* Naciśnij przycisk, aby włączyć/wyłączyć kanał przekaźnika 2.
3. **Przycisk przełącznika 3**
* Naciśnij przycisk, aby włączyć/wyłączyć kanał przekaźnika 3.
{% hint style="info" %}
Po naciśnięciu przycisku przełącznika 2/3 kanał przekaźnika 2/3 natychmiast przełączy się na WŁ./WYŁ.
Po naciśnięciu przycisku przełącznika 1 kanał przekaźnika 1 przełączy się na WŁ./WYŁ. po jednej sekundzie, ponieważ urządzenie musi określić, czy naciśnięcie przycisku służy do włączenia/wyłączenia czy do wysłania kodu nauki.
{% endhint %}
4. **Wskaźnik LED 1**
5. **Wskaźnik LED 2**
6. **Wskaźnik LED 3**
Wskaźniki LED 1/2/3 służą do wskazywania stanu kanałów przekaźnika 1/2/3:
1. LED 1 Wł./Wył.: Kanał przekaźnika 1 Wł./Wył.
2. LED 2 Wł./Wył.: Kanał przekaźnika 2 Wł./Wył.
3. LED 3 Wł./Wył.: Kanał przekaźnika 3 Wł./Wył.
Po włączeniu zasilania wszystkie diody LED będą kolejno migać przez 1 cykl.
W trybie uczenia wszystkie diody LED będą migać raz na sekundę.
Po pomyślnym nauczeniu wszystkie diody LED będą szybko migać 3 razy.
7. **Otwory montażowe**

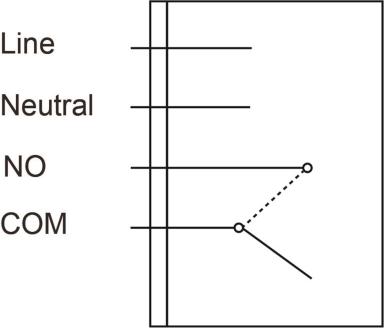

### **Złącza przyłączeniowe**
Włóż przewód do zacisku, dokręć śrubę aby zamknąć uchwyt i utrzymać przewód na miejscu. Odkręć, aby otworzyć uchwyt i usunąć przewód podłączony do zacisku.
8. **Faza (wejście AC)**
9. **Neutralny**
10. **NO (Kanał 1)**
Dla połączenia Normalnie Otwarte z urządzeniem
11. **Wspólny (Kanał 1)**
12. **NO (Kanał 2)**
Dla połączenia Normalnie Otwarte z urządzeniem
13. **Wspólny (Kanał 2)**
14. **NO (Kanał 3)**
Dla połączenia Normalnie Otwarte z urządzeniem
15. **Wspólny (Kanał 3)**
16. **Uchwyt odciążający**
Zaciski służą do zabezpieczenia przewodów i zapewnienia odciążenia mechanicznego, chroniąc przewody przed przecięciem przez metalowy otwór.
17. **Otwory przewodów**
## **Specyfikacja**
* Zasilanie: 100 - 240V AC
* Obsługiwany prąd obciążenia (dla każdego kanału przekaźnika): 5A, 250VAC lub 5A, 30VDC
* Przewód o żyłach skręcanych: 14–22 AWG
## **Ostrożność**
* Wszystkie prace przy urządzeniu, w tym instalacja i konserwacja, muszą być wykonywane przez wykwalifikowanego i licencjonowanego elektryka.
* Przed instalacją lub jakimikolwiek pracami konserwacyjnymi upewnij się, że zasilanie zostało odłączone. Nie podłączaj urządzenia do obciążeń przekraczających obsługiwany prąd.
## **Instalacja**
Podłącz przekaźnik zgodnie z poniższymi instrukcjami.
1. Przed podłączeniem wyłącz źródło zasilania.
2. Usuń górną pokrywę i zdejmij zaciski odciążające.
3. Podłącz zaciski L i N zasilania do odpowiednio zacisków Linii i Neutralnego PRLM przez otwór na przewody.
4. W zależności od urządzenia, które chcesz sterować poprzez kanał przekaźnika 1, wybierz zacisk NO i podłącz kanał przekaźnika 1 z urządzeniem przez otwór na przewody, aby ustanowić połączenie Normal Open z urządzeniem.
5. W ten sam sposób jak w kroku 4 podłącz kanały przekaźnika 2/3 do innych urządzeń przewodowych.
6. Po zakończeniu okablowania zamontuj z powrotem zaciski odciążające i górną pokrywę. Włącz zasilanie, aby zasilić przełącznik przekaźnikowy.
## **Funkcje**
### **Dodawanie urządzenia (Inkluzja)**
1. Podłącz wejście zasilania do przełącznika przekaźnikowego zgodnie z powyższą instrukcją instalacji i włącz przełącznik przekaźnikowy.
2. Włącz bramę Z-Wave lub panel sterowania w tryb dołączania (patrz instrukcja obsługi bramy lub panelu sterowania Z-Wave).
3. W ciągu 1 sekundy naciśnij przycisk funkcyjny 3 razy.
4. Zapoznaj się z instrukcją obsługi bramki Z-Wave lub panelu sterującego, aby zakończyć proces dodawania.
Jeśli urządzenie zostało już dodane (włączone) do innej bramy/panelu sterowania Z-Wave lub jeśli nie można dodać urządzenia do bieżącej bramy/panelu sterowania Z-Wave, spróbuj najpierw je usunąć (patrz Usuwanie urządzenia).
### **Usuwanie urządzenia (Ekskluzja)**
Urządzenie musi zostać usunięte z istniejącej sieci Z-Wave przed dodaniem do innej.
#### Tryb ekskluzji
1. Włącz bramę Z-Wave lub panel sterowania w tryb wykluczania (patrz instrukcja obsługi bramy lub panelu sterowania Z-Wave).
2. W ciągu 1 sekundy naciśnij przycisk funkcyjny 3 razy, a urządzenie zostanie usunięte z sieci Z-Wave.
#### Reset fabryczny
Przywrócenie ustawień fabrycznych urządzenia przywróci je do ustawień domyślnych (tzn. nie będzie dołączone do żadnej sieci Z-Wave). Używaj tej procedury tylko, jeśli bramka Z-Wave lub panel sterujący zostały utracone lub są w inny sposób nieoperacyjne.
Naciśnij i przytrzymaj przycisk funkcji urządzenia przez 10 sekund, aby przywrócić ustawienia fabryczne.
### **Test zasięgu**
Aby sprawdzić, czy urządzenie może komunikować się z bramką Z-Wave lub panelem sterującym:
1. Ustaw bramkę/panel w tryb testu zasięgu (Test przechodzenia).
2. Naciśnij przycisk funkcyjny na urządzeniu
3. Brama/panel powinny wyświetlić, czy urządzenie znajduje się w zasięgu operacyjnym (proszę odnieść się do instrukcji obsługi bramy/panelu).
## **Montaż**
1. Po zakończeniu testu zasięgu i upewnieniu się, że urządzenie może komunikować się z bramą Z-Wave w wybranym miejscu, przejdź do montażu.
2. Odłącz główne zasilanie.
3. Poluzuj dolną śrubę mocującą i zdejmij górną pokrywę przełącznika przekaźnikowego. Użyj otworów w podstawie, aby oznaczyć miejsce montażu na ścianie.
4. Wywierć otwory w oznaczonym miejscu i w razie potrzeby włóż kołki rozporowe, przykręć podstawę do miejsca montażu.
5. Załóż górną pokrywę i dokręć dolną śrubę mocującą.
## **Obsługa**
### **Sterowanie przekaźnikiem**
* Po pomyślnym dołączeniu przełącznika przekaźnikowego do sieci Z-Wave, brama/panel sterujący może zdalnie sterować kanałami przekaźnika 1/2/3, aby je włączać/wyłączać. Szczegóły znajdują się w instrukcji Twojej bramy/panelu Z-Wave.
* Użytkownik może także ręcznie nacisnąć przycisk przełącznika 1/2/3, aby włączyć/wyłączyć kanały przekaźnika 1/2/3.
### **Informacje Z-Wave**
**Ogólna klasa urządzenia :** GENERIC\_TYPE\_SWITCH\_BINARY
**Szczegółowa klasa urządzenia :** SPECIFIC\_TYPE\_POWER\_SWITCH\_BINARY
**Typ roli :** Zawsze aktywny podległy (AOS)
**Obsługiwane klucze zabezpieczeń :** S2\_UNAUTHENTICATION
**Biblioteka :** Ulepszony 232 slave
**Typ urządzenia endpointu 1 :** ogólny typ przełącznik binarny i szczegółowy typ włącz/wyłącz przełącznik mocy
**Typ urządzenia endpointu 1 :** ogólny typ przełącznik binarny i szczegółowy typ włącz/wyłącz przełącznik mocy
**Typ urządzenia endpointu 1 :** ogólny typ przełącznik binarny i szczegółowy typ włącz/wyłącz przełącznik mocy
#### **Obsługa/Klasy poleceń**
**Ogłoszone klasy poleceń w NIF**
ZWave Plus Info CC
Transport Service CC
Manufacturer Specific CC, V2 (S2)
Device Reset Locally CC (S2)
Security\_2 CC
Powerlevel CC (S2)
Version CC, V2 (S2)
Association CC, V2 (S2)
Multi Channel Association CC, V3 (S2)
Association Group Information CC (S2)
Multil Channel CC (S2)
Supervision CC
Firmware Update Md CC, V4 (S2)
Switch Binary (S2)
**Endpointy 1,2,3 implementują następujące klasy poleceń**
ZWave Plus Info CC
Security\_2 CC
Association CC, V2 (S2)
Multi Channel Association CC, V3 (S2)
Association Group Information CC (S2)
Supervision CC
Switch Binary (S2)
**Mapowanie klasy poleceń Basic : Binary Switch CC dla endpointu 1 & 2 & 3.**
#### **Grupy Z-Wave (Wersja 2 klasy poleceń stowarzyszeń)**
