> For the complete documentation index, see [llms.txt](https://vesta-guide.gitbook.io/vesta-guide/llms.txt). Markdown versions of documentation pages are available by appending `.md` to page URLs; this page is available as [Markdown](https://vesta-guide.gitbook.io/vesta-guide/polish-pl/vesta-106.md). # VESTA-106 **PRM2-ZW-P5** ## **Przekaźnik zasilania Z-Wave z pomiarem**
## Wprowadzenie Przekaźnik zasilania może odbierać bezprzewodowe sygnały od koordynatora w sieci Z-Wave, aby włączać i wyłączać podłączone do niego urządzenia. Przekaźnik zasilania jest urządzeniem obsługującym Z-Wave i jest w pełni zgodny z każdą siecią obsługującą Z-Wave. Z-Wave to bezprzewodowy protokół komunikacyjny wykorzystujący niskomocową radiową łączność RF. Dzięki wykorzystaniu siatki sieci Z-Wave polecenia mogą być przesyłane do celu za pośrednictwem pośrednich produktów Z-Wave „nasłuchujących”. PRM2-ZW-P5 ma dodatkową funkcję śledzenia zużycia energii dzięki wbudowanemu miernikowi mocy i regularnie przesyła dane do koordynatora. PRM2-ZW-P5 pełni również rolę routera w sieci Z-Wave. Po dołączeniu do sieci Z-Wave umożliwia innym urządzeniom Z-Wave dołączenie do sieci za pośrednictwem przełącznika zasilania. ## Identyfikacja części

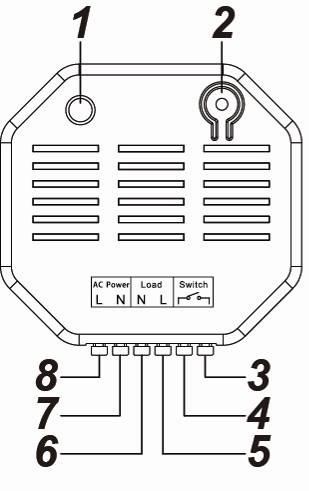

1. **Wskaźnik LED** Wskaźnik LED służy do sygnalizowania stanu przekaźnika zasilania: * Włączony: Przekaźnik zasilania jest włączony. * Wyłączony: Przekaźnik zasilania jest wyłączony. * Miga dwa razy: Przekaźnik zasilania został pomyślnie dodany do sieci Z-Wave. * Miga trzy razy: Przekaźnik zasilania został pomyślnie powiązany z kontrolerem. * Miga pięć razy: Przekaźnika zasilania nie udało się powiązać z kontrolerem. 2. **Przycisk funkcyjny** Przycisk funkcyjny służy do sterowania przekaźnikiem zasilania: **Sposób użycia przycisku funkcyjnego:** * Naciśnij przycisk, aby przełączać włączanie/wyłączanie przekaźnika zasilania * Naciśnij przycisk 3 razy w ciągu 1,5 sekundy, aby wysłać kod nauki. * Naciśnij i przytrzymaj przycisk przez 3 sekundy, a następnie zwolnij, aby powiązać z kontrolerem — naciśnij i przytrzymaj przycisk przez 10 sekund, aby przywrócić ustawienia fabryczne. 3. **Zewnętrzny zacisk przełącznika 1** 4. **Zewnętrzny zacisk przełącznika 2** 5. **Wejście zasilania AC – faza** 6. **Wejście zasilania AC – neutralne** 7. **Wyjście obciążenia zasilania AC – neutralne** 8. **Wyjście obciążenia zasilania AC – faza** ### Dodawanie urządzenia (dołączanie) Ten produkt może zostać dołączony i działać w każdej sieci Z-Wave z innymi certyfikowanymi urządzeniami Z-Wave innych producentów i/lub innymi aplikacjami. Wszystkie węzły zasilane niebateriowo w sieci będą działać jako przekaźniki, niezależnie od producenta, aby zwiększyć niezawodność sieci. * Podłącz przekaźnik zasilania do przewodu zasilającego. * Przekaźnik zasilania wyemituje dwutonowy sygnał dźwiękowy. * Ustaw bramkę Z-Wave lub panel sterowania w **Dołączanie** lub **Nauka** tryb (należy zapoznać się z instrukcją bramki Z-Wave lub panelu sterowania). * W ciągu 1,5 sekundy naciśnij 3 razy przycisk funkcyjny. Przekaźnik zasilania wyemituje dwutonowy sygnał dźwiękowy. * Aby zakończyć proces nauki, zapoznaj się z instrukcją obsługi bramki Z-Wave lub panelu sterowania. * Jeśli czujnik został już **dołączony** (nauczony) do innej bramki/panelu sterowania Z-Wave lub jeśli nie można go nauczyć w bieżącej bramce/panelu sterowania Z-Wave, najpierw wyklucz go (patrz ***Wykluczanie***) przed próbą **dołączenia** go do bieżącej bramki/panelu sterowania Z-Wave. ### Usuwanie urządzenia (wykluczanie) Przekaźnik zasilania musi zostać usunięty z istniejącej sieci Z-Wave przed dołączeniem do innej. Dostępne są dwie metody wykluczania urządzenia. **Tryb wykluczania** * Ustaw bramkę Z-Wave lub panel sterowania w **Tryb wykluczania** (należy zapoznać się z instrukcją bramki Z-Wave lub panelu sterowania). * W ciągu 1,5 sekundy naciśnij 3 razy przycisk funkcyjny, a przekaźnik zasilania zostanie usunięty z sieci Z-Wave. **Przywracanie ustawień fabrycznych** (Przywracanie ustawień fabrycznych stosuj tylko wtedy, gdy panel sterowania/bramka sieciowa jest niedostępny lub nie działa). * Naciśnij i przytrzymaj przycisk funkcyjny przez 10 sekund, aby przywrócić ustawienia fabryczne. {% hint style="info" %} Przywrócenie ustawień fabrycznych przekaźnika zasilania przywróci go do domyślnych ustawień fabrycznych (usunięcie z sieci Z-Wave). Bramka Z-Wave lub panel sterowania zachowa nadal swoje ustawienia Z-Wave. Aby usunąć ustawienia Z-Wave przekaźnika zasilania, zapoznaj się z instrukcją bramki lub panelu sterowania. {% endhint %} ### Test zasięgu Aby sprawdzić, czy urządzenie może komunikować się z bramką Z-Wave lub panelem sterowania: * Ustaw bramkę/panel w tryb testu zasięgu (Walk Test). * Naciśnij przycisk funkcyjny na urządzeniu. * Bramka/panel powinny wyświetlić informację, czy urządzenie znajduje się w zasięgu działania (należy zapoznać się z instrukcją obsługi bramki/panelu). ### Tryb uśpienia Z-Wave * Przekaźnik zasilania przejdzie w tryb uśpienia Z-Wave (w celu oszczędzania energii) po wybudzeniu na krótki czas (\~10 sekund). W trybie uśpienia Z-Wave bramki lub panele sterowania Z-Wave nie mogą wysyłać poleceń do przekaźnika zasilania. * Aby zaprogramować przekaźnik zasilania, należy wysłać polecenie(-a) do przekaźnika zasilania w okresie wybudzenia. #### Powiązanie z kontrolerem Po dołączeniu do sieci Z-Wave przekaźnik zasilania może powiązać się z urządzeniem kontrolera, które można wykorzystać do regulacji poziomu mocy wyjściowej przekaźnika zasilania. Aby powiązać przekaźnik zasilania z urządzeniem: 1. Naciśnij i przytrzymaj przycisk funkcyjny przez 3 sekundy, a następnie zwolnij go. Przekaźnik zasilania wyśle do koordynatora żądanie powiązania. 2. Aby wysłać żądanie powiązania dla urządzenia w ciągu 16 sekund, zapoznaj się z instrukcją kontrolera. 3. Jeśli powiązanie się powiedzie, wskaźnik LED przekaźnika zasilania zamiga 3 razy w celu potwierdzenia. Teraz możesz używać kontrolera do regulacji poziomu mocy wyjściowej przekaźnika zasilania. 4. Jeśli powiązanie się nie powiedzie, wskaźnik LED przekaźnika zasilania zamiga 5 razy. Spróbuj ponownie przeprowadzić proces powiązania. ## Obsługa ### Schemat połączeń przewodów * Skorzystaj ze schematu, aby podłączyć oświetlenie domowe do przekaźnika zasilania.

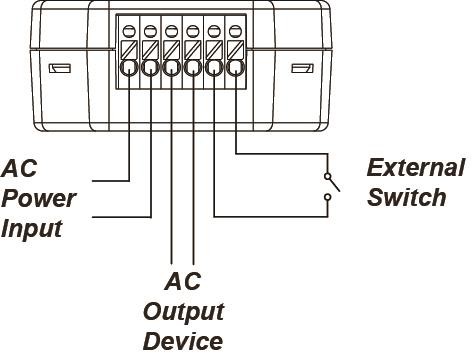

### Instalacja * Podłącz przekaźnik zasilania do przewodu zasilającego. * Podłącz przewód zasilający do oświetlenia domowego. Oświetlenie musi być w stanie WŁĄCZONYM. * Możesz podłączyć zewnętrzny przełącznik do przekaźnika zasilania zgodnie ze schematem, aby włączać i wyłączać przekaźnik zasilania. * *WAŻNA UWAGA*: Przekaźnik zasilania nie ma zapasowej baterii i zostanie wyłączony w przypadku awarii zasilania AC. **NIE** używaj przekaźnika zasilania jako routera dla czujników zabezpieczeń lub urządzeń alarmowych, takich jak kontaktron, czujnik PIR itp., w przeciwnym razie czujniki utracą połączenie z siecią Z-Wave, jeśli przekaźnik zasilania zostanie odłączony od zasilania AC. Zaplanuj miejsca instalacji tych czujników zabezpieczeń bez użycia przekaźnika zasilania i stosuj dla nich wyłącznie router z zapasową baterią. Funkcja routera przełącznika zasilania powinna **TYLKO** służyć do zapewniania większego zasięgu sygnału dla innych przełączników zasilania/ściemniaczy. ### Sterowanie urządzeniami * Po pomyślnym dołączeniu przekaźnika zasilania do sieci Z-Wave koordynator może zdalnie włączać i wyłączać urządzenie. * Możesz również nacisnąć przycisk na przekaźniku zasilania, aby przełączać włączanie/wyłączanie światła. * Możesz włączać i wyłączać przekaźnik zasilania za pomocą zewnętrznego przełącznika. * Jeśli powiązałeś kontroler z przekaźnikiem zasilania, możesz również użyć kontrolera do włączania i wyłączania przekaźnika zasilania. * Jeśli wejście zasilania AC zostanie odłączone od przekaźnika zasilania, jego poprzedni stan włączenia/wyłączenia zostanie przywrócony w ciągu 1 minuty po ponownym podłączeniu wejścia zasilania AC do przekaźnika zasilania. ### Monitor zużycia energii * Przekaźnik zasilania będzie przesyłał sygnał z danymi o zużyciu energii co dwie minuty do koordynatora sieci Z-Wave. * Za każdym razem, gdy wyjście energii przełącznika zasilania zmieni się o +/- 2 W, automatycznie prześle on sygnał z danymi o zużyciu energii do koordynatora sieci Z-Wave w celu aktualizacji. * Przełącznik zasilania przesyła sygnał z danymi o mocy do koordynatora, gdy skumulowane zużycie energii wzrośnie o 0,1 kW/h. * Miernik ma dokładność +/- 5%. * Aby wyczyścić skumulowane dane zużycia energii przełącznika zasilania, wykonaj poniższe kroki: 1. Odłącz przekaźnik zasilania od gniazda zasilania. 2. Naciśnij i przytrzymaj przycisk funkcyjny, a następnie podłącz ponownie zasilanie, trzymając przycisk wciśnięty. 3. Kontynuuj trzymanie przycisku i zwolnij go po 3 sekundach. Skumulowane dane zużycia energii zostaną wyczyszczone. ### Maksymalne obciążenie robocze * Dla 110 V: maksymalne obciążenie robocze wynosi 1100 W i 10 A. * Dla 230 V: maksymalne obciążenie robocze wynosi 2300 W i 10 A. * Jeśli przekaźnik zasilania przegrzewa się, automatycznie odetnie zasilanie jako środek bezpieczeństwa. Użytkownik musi odłączyć i ponownie podłączyć zasilanie AC do przekaźnika zasilania po odcięciu, aby wznowić normalne działanie. ### Informacje o Z-Wave **Typ urządzenia:** Przełącznik zasilania Wł./Wył. **Typ roli:** Zawsze włączony Slave (AOS) **Obsługa/sterowanie klas poleceń** **Obowiązkowa obsługa CC:** Association CC, v2 lub nowsza Association Group Information CC Meter CC, v2 Basic CC Binary Switch CC Device Reset Locally CC Manufacturer Specific CC Powerlevel CC Version CC, v2 lub nowsza Z-Wave Plus Info CC **Zalecana obsługa CC:** Firmware Update Metadata CC ### Grupy Z-Wave (Association Command Class Version 2) Przełącznik można skonfigurować tak, aby wysyłał raporty do powiązanych urządzeń Z-Wave. Obsługuje jedną grupę powiązań z obsługą pięciu węzłów dla Grupy 1. Dla Grupy 1 przełącznik będzie raportował swój najnowszy stan do bramki/panelu Z-Wave. Grupa 1 obejmuje: Binary Switch CC (SWITCH\_BINARY\_REPORT) Meter CC, v2 (METER\_REPORT\_COMMAND) Device Reset Locally CC (COMMAND\_CLASS\_DEVICE\_RESET\_LOCALLY) * Automatyczny raport do Grupy 1 (maksymalnie 5 węzłów) * Raport zdarzenia Wł./Wył. Podczas przełączania między stanami Wł./Wył. wyśle do węzłów Grupy 1 raport Binary Switch.
