# VESTA-105

**MDC-3**

## **Mini Czujnik Drzwi (Brązowy)**

<figure><img src="https://1988875505-files.gitbook.io/~/files/v0/b/gitbook-x-prod.appspot.com/o/spaces%2FZJzpNocHhYVmD43GZobR%2Fuploads%2Flkbg2ciD3L8ay4YXp2jv%2Fimage.png?alt=media&#x26;token=1f7db2a7-f555-466f-a3fd-fb079f2c9c36" alt=""><figcaption></figcaption></figure>

**Wprowadzenie**

Mini Czujnik Drzwi monitoruje otwieranie/zamykanie określonych urządzeń (np. drzwi lub okno). Czujnik drzwi montowany jest na ramie monitorowanego urządzenia z magnesem aktywującym przymocowanym do urządzenia. Gdy drzwi lub okno się otwierają, magnes oddala się od czujnika drzwi, aktywując wewnętrzny przełącznik magnetyczny, co powoduje wysłanie sygnału alarmowego do panelu sterowania. Urządzenie ma również możliwość zgłaszania problemów z sygnałem oraz niskiego stanu baterii.

Konstrukcja czujnika drzwi składa się z przedniej i tylnej obudowy. Przednia obudowa (tył) zawiera całą elektronikę, a tylna obudowa zapewnia sposób montażu urządzenia. Zamknięty przełącznik sabotażowy na płytce PCB zapewnia ochronę przed nieautoryzowanym otwarciem obudowy.

## **Identyfikacja części**

![](https://1988875505-files.gitbook.io/~/files/v0/b/gitbook-x-prod.appspot.com/o/spaces%2FZJzpNocHhYVmD43GZobR%2Fuploads%2FpuwgP06BMpNb4tuH11UM%2F0.png?alt=media)

1. **Zaznaczenia żeber**
2. **Izolator baterii**
3. **Przycisk Uczenia / Testu**
   * Naciśnij przycisk Test, aby wysłać kod uczenia.
   * Naciśnij raz przycisk Test, aby wejść w tryb testowy na 3 minuty.
4. **Czerwona dioda LED**
5. **Przełącznik sabotażowy**
6. **Bateria**
7. **Otwory montażowe (wyłamywane)**
8. **Zaznaczenie kompresji sabotażu**
9. **Magnes**
10. **Podkładka dystansowa pod magnes**

* ***Dołączone akcesoria***

1 Magnes

1 Podkładka z dwustronną taśmą klejącą do magnesu

2 śruby

4 Kołki rozporowe

1 Taśma rzepowa z dwustronną taśmą klejącą (do czujnika drzwi)

1 Podkładka z dwustronną taśmą klejącą (do magnesu)

2 Śruby montażowe magnesu

## **Funkcje**

### ***Wskaźnik LED***

W normalnym trybie pracy wskaźnik LED pozostaje wyłączony z wyjątkiem następujących sytuacji, gdy:

* Wyzwolony zostanie przełącznik sabotażowy czujnika drzwi.
* Czujnik drzwi zostanie aktywowany przy sabotażu lub niskim stanie baterii.
* Czujnik drzwi zostanie aktywowany i będzie przesyłał sygnał w trybie testowym.

### ***Nadzór (Supervision)***

* Czujnik drzwi będzie automatycznie okresowo wysyłać sygnały nadzorcze do panelu sterowania w losowych odstępach od 30 do 50 minut w normalnym trybie pracy.
* Jeśli panel sterowania nie otrzyma sygnału z czujnika drzwi przez ustawiony okres czasu, panel sterowania wskaże, że dany czujnik drzwi ma problem z brakiem sygnału.

### ***Przełącznik sabotażowy***

* Zaprojektowano go tak, aby chronił przed nieautoryzowanym otwarciem pokrywy. Gdy zostanie wyzwolony sabotaż, czujnik drzwi wyśle sygnał do panelu sterowania w celu zgłoszenia, a dioda LED również się zaświeci.

### ***Bateria***

MDC-3 wykorzystuje jedną **3V baterię litową CR2450** jako źródło zasilania

![](https://1988875505-files.gitbook.io/~/files/v0/b/gitbook-x-prod.appspot.com/o/spaces%2FZJzpNocHhYVmD43GZobR%2Fuploads%2FmjsnbzOFu9dC7GXtWowA%2F1.jpeg?alt=media).

Czujnik drzwi jest również zdolny do wykrywania niskiego poziomu baterii. Gdy bateria jest słaba, sygnał niskiego stanu baterii zostanie wysłany do panelu sterowania wraz z regularną transmisją. Dioda LED zapali się, gdy czujnik drzwi zostanie aktywowany przy niskim stanie baterii.

* **Wymiana baterii**

Musisz otworzyć pokrywę, aby włożyć/wyjąć baterię

(Proszę odnieść się do ***Instalacja*** w celu uzyskania szczegółów dotyczących zdejmowania pokrywy czujnika drzwi)

Po wyjęciu baterii naciśnij przycisk Uczenia / Testu 5-6 razy, aby całkowicie rozładować przed włożeniem nowej baterii.

{% hint style="warning" %}
Uwaga:

Upewnij się, że oznaczenie biegunowości baterii z dodatnim biegunem (+) skierowane jest do góry podczas wkładania baterii.

Upewnij się, że wkładasz lub umieszczasz baterię od górnego prawego kąta w widoku przedniej obudowy (tył)
{% endhint %}

### ***Tryb testowy***

Czujnik drzwi można przełączyć w tryb testowy na 3 minuty, naciskając raz przycisk Test na przedniej obudowie (tył). W trybie testowym wskaźnik LED włączy się po wyzwoleniu. Przy każdym naciśnięciu przycisku Test czujnik drzwi wyśle sygnał testowy do panelu sterowania w celu testu zasięgu radiowego i resetuje tryb testowy do 3-minutowego czasu trwania. Automatycznie wyjdzie z trybu testowego po 3 minutach i powróci do normalnego trybu pracy.

### ***Rozpoczęcie pracy***

Krok 1: Usuń izolator baterii znajdujący się z tyłu czujnika drzwi.

Krok 2: Włącz tryb uczenia w panelu sterowania, odwołaj się do instrukcji panelu sterowania w celu uzyskania szczegółów.

Krok 3: Naciśnij przycisk Uczenia/Testu na czujniku drzwi, aby wysłać sygnał do panelu sterowania.

Krok 4: Jeśli panel sterowania pomyślnie odbierze sygnał, panel powinien zareagować (np. wydając sygnały dźwiękowe). Odwołaj się do instrukcji panelu sterowania, aby zakończyć proces uczenia.

Krok 5: Po zapamiętaniu czujnika drzwi przez system, ustaw panel sterowania w tryb „**Tryb testu przejścia (Walk Test)**” , trzymaj czujnik drzwi w żądanej lokalizacji i naciśnij przycisk Test, aby potwierdzić, czy to miejsce znajduje się w zasięgu sygnału panelu sterowania.

Krok 6: Gdy będziesz zadowolony z umieszczenia czujnika drzwi w wybranym miejscu, przejdź do ***instalacji***.

## **Instalacja**

**Aby otworzyć pokrywę czujnika drzwi:**

Krok 1. Użyj śrubokręta płaskiego, aby włożyć go w otwór do otwierania pokrywy z jednej strony jak (**Obraz 1**).

Krok 2. Pchnij śrubokręt płaski do góry jak (**Obraz 2**).

Krok 3. Obróć na drugą stronę i powtórz kroki 1 i 2.

<figure><img src="https://1988875505-files.gitbook.io/~/files/v0/b/gitbook-x-prod.appspot.com/o/spaces%2FZJzpNocHhYVmD43GZobR%2Fuploads%2FuoHxIrl52yCCqTfRq6S6%2Fimage.png?alt=media&#x26;token=62949240-8dd2-4cce-879d-e8b032d45848" alt=""><figcaption></figcaption></figure>

&#x20;                                                               (Obraz 1)                                              (Obraz 2)

Krok 4. Po otwarciu pokrywy możesz przystąpić do wymiany baterii itp.

Krok 5. Aby założyć z powrotem pokrywę:

* Upewnij się, że oznaczenie kompresji sabotażu jest skierowane na przełącznik sabotażu (Obraz 3).
* Upewnij się również, że dolne zaczepy tylnej pokrywy zahaczają o dolną część przedniej pokrywy (tył) jak (**Obraz 4**)
* Włóż dolne zaczepy w dolne zatrzaski przedniej pokrywy (tył), a następnie dociśnij je w dół jak (1) na (**Obraz 5**), następnie pchnij do przodu (2) całą tylną pokrywę, aby ją zamknąć aż usłyszysz kliknięcie.

<figure><img src="https://1988875505-files.gitbook.io/~/files/v0/b/gitbook-x-prod.appspot.com/o/spaces%2FZJzpNocHhYVmD43GZobR%2Fuploads%2FYmUpIMdMw4rlqnHHPpcF%2Fimage.png?alt=media&#x26;token=1bfe8fea-264b-4377-a449-2b3f775597e5" alt=""><figcaption></figcaption></figure>

&#x20;                             (Obraz 3)                                                              (Obraz 4)                                                    (Obraz 5)

### ***Metody montażu***

* Zamontuj czujnik drzwi, używając jednej z poniższych metod montażu: **Montaż za pomocą taśmy rzepowej** lub **Montaż na śruby.**
* Zamocuj magnes na bardziej ruchomym obiekcie (takim jak drzwi) używając podkładki z dwustronną taśmą klejącą lub dostarczonych śrub.
* Wyrównaj magnes zgodnie ze znacznikiem żeber na czujniku drzwi. W razie potrzeby użyj podkładki magnesu, aby lepiej wyrównać magnes względem znaczników żeber.

{% hint style="warning" %}
Uwaga:

Magnes nie powinien być dalej niż **15 mm** od detektora, gdy drzwi są zamknięte.
{% endhint %}

### **Metody montażu dla czujnika drzwi**

* **Montaż na śruby**

Tylna pokrywa ma dwa otwory montażowe (wyłamywane), gdzie plastik jest cieńszy, do celów montażowych.

Aby zamontować czujnik drzwi:

1. Zdejmij pokrywę (zobacz **Instalacja** powyżej).
2. Przebij wyłamywany element na tylnej pokrywie.
3. Używając otworów jako szablonu, wywierć oba otwory.
4. Włóż kołki rozporowe, jeśli mocujesz w tynku lub cegle.
5. Przykręć tylną pokrywę do kołka rozporowego używając śrubokręta krzyżakowego.
6. Przymocuj przednią pokrywę do tylnej pokrywy (zobacz **Obraz 3 \~ 5** powyżej).

**Montaż za pomocą taśmy rzepowej:**

Czujnik drzwi można zamontować na ścianie za pomocą dostarczonej taśmy rzepowej.

<figure><img src="https://1988875505-files.gitbook.io/~/files/v0/b/gitbook-x-prod.appspot.com/o/spaces%2FZJzpNocHhYVmD43GZobR%2Fuploads%2FlfYxVgHR5P5jaxpFLR0E%2Fimage.png?alt=media&#x26;token=c2895b95-1867-4453-93a7-b24724b069f4" alt=""><figcaption></figcaption></figure>

Strona haczyka, strona pętelki

1. Oczyść miejsce montażu na ścianie oraz tył czujnika drzwi środkiem odtłuszczającym. Nie montuj na ścianie z pękającą farbą ani na szorstkiej powierzchni.
2. Taśma rzepowa może być rozdzielona na stronę haczyka i stronę pętelki.
3. Usuń ochronną warstwę po stronie haczyka i przyklej ją do tyłu czujnika drzwi. Dociśnij mocno przez 30 sekund, aby zapewnić dobre przyleganie. (**Obraz 6.**)
4. Usuń ochronną warstwę po stronie pętelki i przyklej ją w żądanym miejscu montażu jak w (**Obraz 7.**) Dociśnij mocno przez 30 sekund, aby zapewnić dobre przyleganie.

<figure><img src="https://1988875505-files.gitbook.io/~/files/v0/b/gitbook-x-prod.appspot.com/o/spaces%2FZJzpNocHhYVmD43GZobR%2Fuploads%2FQD76NgZ6qObQGOMA22OK%2Fimage.png?alt=media&#x26;token=394246e3-cab1-4da9-96ea-550d16929969" alt=""><figcaption></figcaption></figure>

&#x20;                                                      (**Obraz 6.**)                                                    (**Obraz 7.**)

5. Przyłóż czujnik drzwi do paska pętelki taśmy rzepowej naklejonego na ścianę (**Obraz 8 i 9.**)

<figure><img src="https://1988875505-files.gitbook.io/~/files/v0/b/gitbook-x-prod.appspot.com/o/spaces%2FZJzpNocHhYVmD43GZobR%2Fuploads%2FAI98C4FrKXQ2QsSvuAjv%2Fimage.png?alt=media&#x26;token=1852adfd-1125-4e83-98e4-d99fb8a696ee" alt=""><figcaption></figcaption></figure>

&#x20;                                                                          (**Obraz 8.**)                         (**Obraz 9.**)                                                        &#x20;

<figure><img src="https://1988875505-files.gitbook.io/~/files/v0/b/gitbook-x-prod.appspot.com/o/spaces%2FZJzpNocHhYVmD43GZobR%2Fuploads%2FPfO0eoQKvmdYAOK52kk6%2Fimage.png?alt=media&#x26;token=e88b7247-23f7-4b57-b25e-0a0702a6ad47" alt=""><figcaption><p>Drzwi / Okno, Rama, Znaczniki żeber</p></figcaption></figure>

### **Metody montażu dla magnesu**

* **Montaż na śruby**

Tylna pokrywa magnesu ma dwa otwory montażowe do celów montażowych.

Aby zamontować magnes:

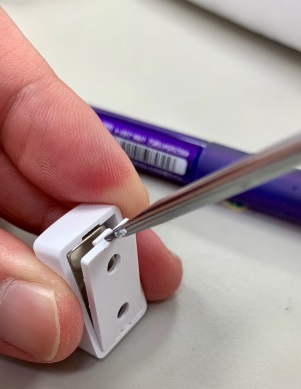

1. Otwórz tylną pokrywę, używając śrubokręta płaskiego, wkładając go w wgłębienie i pchając do góry.

| <img src="https://1988875505-files.gitbook.io/~/files/v0/b/gitbook-x-prod.appspot.com/o/spaces%2FZJzpNocHhYVmD43GZobR%2Fuploads%2FvZFhozCu8R6OktIig8nI%2F13.jpeg?alt=media" alt="" data-size="original"> | <img src="https://1988875505-files.gitbook.io/~/files/v0/b/gitbook-x-prod.appspot.com/o/spaces%2FZJzpNocHhYVmD43GZobR%2Fuploads%2FpgKaQvFtVYARQhPKEGci%2F14.jpeg?alt=media" alt="" data-size="original"> |
| -------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------- | -------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------- |

2. Używając otworów jako szablonu, wywierć oba otwory.
3. Przykręć tylną pokrywę do drzwi/okna używając śrubokręta krzyżakowego. W razie potrzeby użyj podkładki magnesu, aby lepiej wyrównać magnes względem znaczników żeber.
4. Przymocuj przednią pokrywę do tylnej pokrywy. Jeśli przednia pokrywa jest prawidłowo osadzona na tylnej pokrywie, powinieneś usłyszeć kliknięcie.

![Montaż na śruby z podkładką, montaż na śruby bez podkładki](https://1988875505-files.gitbook.io/~/files/v0/b/gitbook-x-prod.appspot.com/o/spaces%2FZJzpNocHhYVmD43GZobR%2Fuploads%2FfU4rISbb6lufRnAMQoUN%2F15.png?alt=media)

### **Montaż z użyciem kleju**

Magnes można również zamontować przy użyciu podkładki z dwustronną taśmą klejącą lub dwustronnej podkładki magnesu.

1. Oczyść miejsce montażu i tył magnesu odpowiednim środkiem odtłuszczającym.
2. Usuń ochronną powłokę z jednej strony podkładki z dwustronną taśmą klejącą lub dwustronnej podkładki magnesu. Przyklej ją do tyłu magnesu i dociśnij mocno przez 30 sekund, aby zapewnić dobre przyleganie.
3. Usuń drugą warstwę ochronną i mocno dociśnij magnes w żądanym miejscu przez 30 sekund.

![Montaż klejący z podkładką, montaż klejący z poduszeczką](https://1988875505-files.gitbook.io/~/files/v0/b/gitbook-x-prod.appspot.com/o/spaces%2FZJzpNocHhYVmD43GZobR%2Fuploads%2Ffw7DwsUOJzZVCIrEKN5X%2F16.png?alt=media)

{% hint style="warning" %}
Uwaga:

Prosimy nie przyklejać ponownie podkładki z dwustronną taśmą klejącą ani dwustronnej podkładki magnesu. Nie nadają się do ponownego użycia
{% endhint %}
