# VESTA-052

**POVS-1-ZW**

## **Czujnik zajętości/pustki PIR**

<figure><img src="https://1988875505-files.gitbook.io/~/files/v0/b/gitbook-x-prod.appspot.com/o/spaces%2FZJzpNocHhYVmD43GZobR%2Fuploads%2F8syNC8BAdyUOETv2ZJha%2Fimage.png?alt=media&#x26;token=a1eda61a-084e-411d-8f87-f2b68c0c3f99" alt=""><figcaption></figcaption></figure>

**Wprowadzenie**

POVS-1-ZW to pasywny czujnik ruchu na podczerwień (PIR) z obsługą Z-Wave. Jest zdolny wysyłać bezprzewodowe sygnały do koordynatora w sieci Z-Wave po wykryciu ruchu. Z-Wave to protokół komunikacji bezprzewodowej wykorzystujący niskomocowe radio RF. Pasywne czujniki ruchu Z-Wave umożliwiają dostęp do klasy „S2 Nie uwierzytelniona” i obsługują włączanie Z-Wave SmartStart oraz klasyczne włączanie.

## **Identyfikacja części**

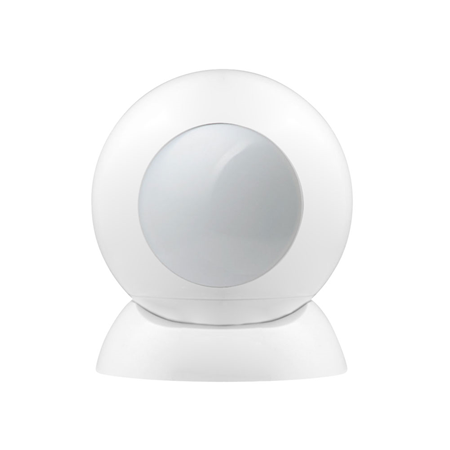

![](https://1988875505-files.gitbook.io/~/files/v0/b/gitbook-x-prod.appspot.com/o/spaces%2FZJzpNocHhYVmD43GZobR%2Fuploads%2F1EMW44SGFzITAphh9Z2A%2F0.jpeg?alt=media)

**1. Soczewka IR z diodą LED**

Wskaźnik LED znajduje się w centrum soczewki IR.

Wskaźnik LED zapala się w następujących warunkach:

* Miga raz po naciśnięciu przycisku funkcyjnego:

PIR wchodzi w tryb dodawania/usuwania (Inclusion/Exclusion) lub wykrywa ruch w trybie testowym.

2. **Komora baterii**

PIR jest zasilany jedną baterią litową CR123A 3V.

3. **Przycisk funkcji**

* Naciśnij przycisk raz w ciągu 30 sekund od włożenia baterii, aby wejść w tryb dodawania lub usuwania.
* Naciśnij przycisk raz w normalnej pracy, aby wysłać powiadomienie o budzeniu i wejść w tryb testowy.
* Naciśnij i przytrzymaj przycisk przez 10 sekund, a następnie puść, aby przywrócić ustawienia fabryczne PIR.

4. **Magnetyczna podstawa**

Podczas instalacji PIR jest umieszczany na magnetycznej podstawie. Magnesy w PIR i podstawie zapewniają, że PIR pozostanie przymocowany do podstawy niezależnie od położenia i kąta PIR.

**Funkcje**

## ***Wykrywanie zajętości/pustki***

Gdy PIR wykryje ruch, wyśle sygnał wyzwalający. PIR rozpoczyna następnie odliczanie timera zajętości/pustki. Długość timera jest regulowana od **30 sekund** do **60 minut** i musi być ustawiona z poziomu koordynatora sieci Z-Wave/panelu sterowania.

W trakcie działania timera, jeśli PIR wykryje ruch, timer zostanie zresetowany.

Gdy timer wygaśnie bez wykrycia ruchu, PIR wyśle sygnał przywrócenia wykrycia ruchu i powróci do normalnej pracy.

Proszę odnieść się do ***Klasy poleceń (Command Class) Konfiguracja*** aby uzyskać więcej szczegółów na temat ustawień.

## ***Regulacja czułości***

Czułość PIR można dostosować, aby spełniała różne wymagania jako czujnik ochrony lub czujnik zajętości/pustki. Do 5 poziomów czułości można wybrać za pośrednictwem koordynatora sieci Z-Wave/panelu sterowania. Wykonaj poniższe kroki, aby dostosować czułość:

1. Naciśnij przycisk funkcyjny na PIR raz, PIR się obudzi.
2. W ciągu 10 sekund ustaw nową czułość PIR z poziomu panelu sterowania (szczegóły w instrukcji panelu sterowania). Panel wyśle sygnał do PIR, aby zakończyć ustawienie.
3. Jeśli ustawienie czułości nie zostanie zakończone w tym czasie, rozpocznij ponownie od kroku 1.

Proszę odnieść się do ***Klasy poleceń (Command Class) Konfiguracja*** aby uzyskać więcej szczegółów na temat ustawień.

## ***Wykrywanie baterii i niskiego poziomu baterii***

PIR używa jednej baterii litowej CR123A 3V jako źródła zasilania. Aby uzyskać dostęp do komory baterii, główny korpus musi zostać zdjęty z podstawy. W komorze baterii znajduje się pasek, który należy wcisnąć pod baterię przy jej wkładaniu. Przy wyjmowaniu baterii należy po prostu podnieść pasek.

PIR posiada funkcję wykrywania niskiego poziomu baterii. Gdy napięcie baterii jest niskie, PIR wyśle sygnał niskiego poziomu baterii do koordynatora w sieci Z-Wave.

Jeśli bateria nie zostanie wymieniona po sygnale o niskim poziomie i zostanie wyczerpana, PIR przestanie działać.

Podczas wymiany baterii, po wyjęciu starej baterii naciśnij przycisk funkcyjny dwukrotnie, aby całkowicie rozładować urządzenie przed włożeniem nowej baterii

## ***Wybudzanie***

Funkcja ta wykorzystuje klasę poleceń Z-Wave Wake Up. Klasa poleceń Wake Up pozwala zasilanemu bateryjnie PIR powiadomić panel sterowania/bramę, że jest aktywny i gotowy do odbioru oczekujących poleceń. Okres interwału wybudzania jest programowany automatycznie zgodnie z ustawieniem panelu sterowania po dodaniu PIR. Zalecane ustawienie interwału wynosi około 60 minut.

## ***Tryb testowy***

* Tryb testowy służy do sprawdzenia zasięgu wykrywania PIR.
* Aby wejść w tryb testowy, naciśnij przycisk funkcyjny raz — wejdziesz w tryb testowy na 3 minuty.
* W trybie testowym możesz wywołać czujnik PIR, aby sprawdzić jego pokrycie detekcji. Jeśli PIR zostanie wyzwolony, LED zamiga raz, aby to wskazać.

## ***Dodawanie urządzenia (Inkluzja)***

Urządzenie obsługuje zarówno klasyczny proces dodawania (inclusion), jak i proces dodawania SmartStart. Produkt ten może być dodany i działać w dowolnej sieci Z-Wave wraz z innymi certyfikowanymi urządzeniami Z-Wave od innych producentów i/lub innymi aplikacjami. Wszystkie węzły zasilane sieciowo w sieci będą działać jako repeatery niezależnie od producenta, aby zwiększyć niezawodność sieci.

## **Klasyczne dodawanie**

* Ustaw bramkę Z-Wave lub panel sterujący w **Tryb dodawania** (proszę odnieść się do instrukcji obsługi bramki Z-Wave lub panelu sterującego).
* Włóż baterię i naciśnij przycisk raz w ciągu 30 sekund. Odnieś się do instrukcji obsługi bramy Z-Wave lub panelu sterowania, aby zakończyć proces dodawania.
* Jeśli urządzenie zostało już dodane (zaakceptowane) do innej bramki/panelu Z-Wave lub jeśli urządzenie nie może zostać dodane do bieżącej bramki/panelu Z-Wave, spróbuj najpierw je usunąć (patrz ***Usuwanie urządzenia***).

![](https://1988875505-files.gitbook.io/~/files/v0/b/gitbook-x-prod.appspot.com/o/spaces%2FZJzpNocHhYVmD43GZobR%2Fuploads%2FsG7L8ZJhaUfs6os4SCY3%2F7.png?alt=media)

#### **Dodawanie SmartStart**

Produkty z obsługą SmartStart można dodać do sieci Z-Wave, skanując kod QR Z-Wave umieszczony na produkcie za pomocą kontrolera obsługującego SmartStart. Nie są wymagane żadne dodatkowe czynności, a produkt SmartStart zostanie dodany automatycznie w ciągu 10 minut od włączenia w pobliżu sieci. Z-Wave SmartStart wykorzystuje DSK urządzenia w celu usprawnienia i uproszczenia procesu dodawania. **DSK** to Klucz Specyficzny dla Urządzenia używany do uwierzytelniania. Informacje DSK są przechowywane w formacie kodu QR wydrukowanym na etykiecie i przyklejonym na zewnętrznej części urządzenia, jak pokazano na ilustracji po prawej stronie.

* Zeskanuj kod QR na podstawie POVS-1-ZW, aby uzyskać **DSK** i przekazać go do bramy Z-Wave.
* Włącz POVS-1-ZW, żądanie dodania SmartStart zostanie automatycznie wysłane do bramy.
* Bramka automatycznie doda urządzenie po rozpoznaniu urządzenia przez dopasowanie żądania dodania z uzyskanym DSK

{% hint style="warning" %}
Uwaga:

DSK urządzenia jest używany tylko podczas dodawania.

DSK można odczytać bez zasilania POVS, więc możliwe jest przygotowanie bramy do dodania urządzenia przed zainstalowaniem i włączeniem POVS-1-ZW.

Jeśli POVS-1-ZW został już **dodany** (nauczony) do innej bramy/panelu sterowania Z-Wave, proszę najpierw go wykluczyć (zobacz ***Wykluczanie***) zanim spróbujesz **dodać** go do bieżącej bramy/panelu sterowania Z-Wave. POVS-1-ZW nie wyśle żądania dodania SmartStart, jeśli jest już w innej bramie/panelu sterowania Z-Wave.
{% endhint %}

## Usuwanie urządzenia (Ekskluzja)

Urządzenie musi zostać usunięte z istniejącej sieci Z-Wave przed dodaniem do innej.

### **Tryb ekskluzji**

* Ustaw bramkę Z-Wave lub panel sterujący w **Tryb ekskluzji** (proszę odnieść się do instrukcji obsługi bramki Z-Wave lub panelu sterującego).
* Włóż baterię i naciśnij przycisk raz w ciągu 30 sekund. Urządzenie zostanie usunięte z sieci Z-Wave.

## **Przywracanie ustawień fabrycznych**

*(Używać resetu fabrycznego tylko wtedy, gdy panel sterowania/bramka sieciowa jest niedostępna lub nie działa).*

* Przywrócenie ustawień fabrycznych urządzenia przywróci je do ustawień domyślnych (tzn. nie będzie dołączone do żadnej sieci Z-Wave). Używaj tej procedury tylko, jeśli bramka Z-Wave lub panel sterujący zostały utracone lub są w inny sposób nieoperacyjne.
* Naciśnij i przytrzymaj przycisk funkcji urządzenia przez 10 sekund, aby przywrócić ustawienia fabryczne.

{% hint style="warning" %}
Uwaga:

Zanim usuniesz lub przywrócisz ustawienia fabryczne POVS-1-ZW, upewnij się, że informacje DSK urządzenia zostały usunięte lub nie istnieją w bramie. Jeśli usuniesz lub zresetujesz urządzenie, a jego DSK nadal istnieje w bramie, brama automatycznie doda urządzenie ponownie.
{% endhint %}

## ***Test zasięgu***

Aby sprawdzić, czy urządzenie może komunikować się z bramką Z-Wave lub panelem sterującym:

* Ustaw bramkę/panel w tryb testu zasięgu (Walk Test).
* Naciśnij przycisk funkcji na urządzeniu.
* Bramka/panel powinny wyświetlić, czy urządzenie znajduje się w zasięgu działania (proszę odnieść się do instrukcji obsługi bramki/panelu).

## ***Tryb uśpienia Z-Wave***

* PIR przejdzie w tryb uśpienia Z-Wave (w celu oszczędzania energii) po krótkim okresie aktywności (\~10 sekund). W czasie trwania trybu uśpienia Z-Wave, bramki Z-Wave lub panele sterowania nie mogą wysyłać poleceń do PIR.
* Aby zaprogramować PIR za pomocą bramy/panelu sterowania Z-Wave, wyślij polecenie(a) do PIR w czasie okresu wybudzenia.

## **Instalacja**

### ***Wysokość montażu i zasięg wykrywania PIR***

* PIR ma pole wykrywania w postaci stożka o kącie 120° z przodu. Gdy jest zamontowany na wysokości od 1,2 m do 2,1 m i skierowany do przodu, maksymalny zasięg PIR wynosi 10 metrów.
* Kierunek PIR można zmienić, po prostu obracając PIR na podstawie. Po zmianie kierunku upewnij się, że przetestujesz funkcję wykrywania, aby potwierdzić nowe pokrycie detekcji.

### ***Montaż***

* PIR składa się z przedniej i tylnej pokrywy. Tylna pokrywa musi zostać oddzielona w celu instalacji baterii i konfiguracji sieci Z-Wave.

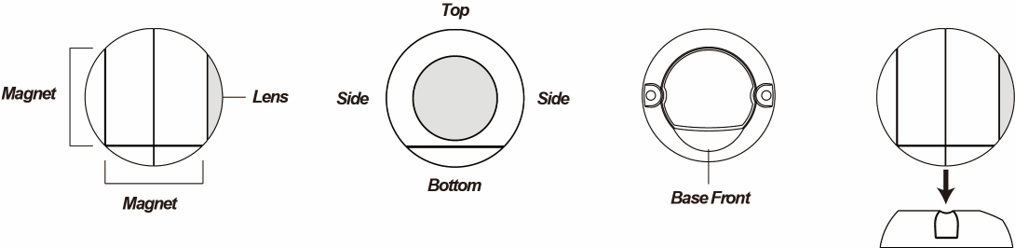

* Aby oddzielić tylną pokrywę, trzymaj PIR obiema rękami i obróć zgodnie z obrazkiem poniżej, aby otworzyć PIR.

### ***Instalacja***

* Główny korpus PIR ma wewnętrzne magnesy u dołu i z tyłu, które przyczepiają korpus do magnetycznej podstawy PIR po umieszczeniu na podstawie. Lokalizacje magnesów są oznaczone kółkowym znakiem na obudowie.
* Funkcja wykrywania ruchu PIR jest kierunkowa. Jest bardziej czuła na ruchy boczne, a mniej czuła na ruchy pionowe z góry na dół. Użyj położenia dolnego magnesu jako odniesienia do określenia kierunku poziomego i pionowego PIR.
* Podstawa PIR ma 2 otwory montażowe używane do instalacji na powierzchni przy użyciu dostarczonych wkrętów i kołków. Podstawa ma również wbudowany magnes. Jedna strona podstawy ma otwór oznaczający przednią stronę podstawy. Główny korpus powinien być umieszczony na podstawie z soczewką skierowaną w stronę przedniego otworu, aby zapewnić, że pole wykrywania PIR nie jest zasłonięte przez podstawę.

<figure><img src="https://1988875505-files.gitbook.io/~/files/v0/b/gitbook-x-prod.appspot.com/o/spaces%2FZJzpNocHhYVmD43GZobR%2Fuploads%2FYNqejwtlhuJwAD424flL%2Fimage.png?alt=media&#x26;token=7943d7e9-86d0-44ca-a452-055db178e888" alt=""><figcaption></figcaption></figure>

1. Użyj 2 otworów montażowych na podstawie PIR jako szablonu, wywierć otwory w powierzchni.
2. Włóż kołki rozporowe, jeśli mocujesz do tynku lub cegły.
3. Przykręć podstawę do kołków rozporowych.
4. Umieść PIR na podstawie. Magnesy w PIR i podstawie zapewnią, że PIR pozostanie przymocowany do podstawy.
5. Obróć PIR, aby dostosować pole wykrywania zgodnie z oczekiwaną ścieżką poruszania się intruza. Upewnij się, że intruz będzie poruszał się przez pole wykrywania PIR z boku na bok.

### ***Wytyczne instalacyjne***

### **Zaleca się montaż PIR w następujących miejscach.**

* W pozycji takiej, że intruz zwykle przechodzi przez pole widzenia PIR z boku na bok; unikaj montażu tam, gdzie intruz przechodzi przez pole wykrywania z góry na dół.
* Pomiędzy 1,9 a 2 m nad ziemią dla najlepszej wydajności przy skierowaniu do przodu.
* Tam, gdzie pole widzenia nie będzie zasłonięte, np. przez zasłony, ozdoby itp.

### **Ograniczenia**

* Nie instaluj PIR w miejscu wystawionym na bezpośrednie światło słoneczne ani blisko urządzeń grzewczych/klimatyzacyjnych i wentylacji
* Nie kieruj PIR na źródło ciepła, takie jak grzejnik, kaloryfer czy okno.
* Nie kieruj PIR na okno.
* Unikaj dużych przeszkód w obszarze wykrywania i unikaj poruszających się obiektów, takich jak zasłony.
* Unikaj miejsc, gdzie zwierzęta domowe mogą się wspinać i zakłócać odporność na zwierzęta, takich jak klatki schodowe.

## **Informacje Z-Wave**

**Typ urządzenia:** Powiadomienie o typie ogólnym (Generic Type) czujnika

**Typ roli:** Raport o śpiącym podległym (Slave Sleeping Reporting, RSS)

**ID producenta:** 0x018E

**ID typu produktu:** 0x0001

**ID produktu:** 0x0104

### **Obsługiwane klasy poleceń:**

| **Klasa poleceń**              | **Wersja** | **Wymagana klasa zabezpieczeń**        |
| ------------------------------ | ---------- | -------------------------------------- |
| Asocjacja                      | 2          | Najwyższa przyznana klasa zabezpieczeń |
| Informacje o grupie asocjacji  | 3          | Najwyższa przyznana klasa zabezpieczeń |
| Reset urządzenia lokalnie      | 1          | Najwyższa przyznana klasa zabezpieczeń |
| Metadane aktualizacji firmware | 5          | Najwyższa przyznana klasa zabezpieczeń |
| Specyfikacja producenta        | 2          | Najwyższa przyznana klasa zabezpieczeń |
| Multi Channel                  | 4          | Najwyższa przyznana klasa zabezpieczeń |
| Multi Channel Association      | 3          | Najwyższa przyznana klasa zabezpieczeń |
| Poziom mocy                    | 1          | Najwyższa przyznana klasa zabezpieczeń |
| Powiadomienie                  | 8          | Najwyższa przyznana klasa zabezpieczeń |
| Bateria                        | 1          | Najwyższa przyznana klasa zabezpieczeń |
| Wybudzanie                     | 2          | Najwyższa przyznana klasa zabezpieczeń |
| Konfiguracja                   | 1          | Najwyższa przyznana klasa zabezpieczeń |
| Wersja                         | 3          | Najwyższa przyznana klasa zabezpieczeń |
| Usługa transportowa            | 2          | Brak                                   |
| Informacje Z-Wave Plus         | 2          | Brak                                   |
| Bezpieczeństwo 2               | 1          | Brak                                   |
| Nadzór (Supervision)           | 1          | Brak                                   |

### Grupy asocjacji :

<table data-header-hidden><thead><tr><th width="89"></th><th width="111"></th><th width="135"></th><th></th></tr></thead><tbody><tr><td><strong>ID</strong></td><td><strong>Nazwa</strong></td><td><strong>Liczba węzłów</strong></td><td><strong>Opis</strong></td></tr><tr><td>1</td><td>Linia życia (Lifeline)</td><td>5</td><td>Obsługuje następujące klasy poleceń:<br>Reset urządzenia lokalnie: wyzwalane przy resecie<br>Raport powiadomienia: wyzwalany przez PIR<br>Raport o baterii: gdy zmienia się poziom baterii </td></tr><tr><td>2</td><td>Ustawienie podstawowe (Basic Set)</td><td>5</td><td>Gdy PIR zostanie wyzwolony, grupa 2 wysyła 0xFF.<br>Gdy PIR przywróci stan, grupa 2 wysyła 0x00.</td></tr></tbody></table>

### Konfiguracja klasy poleceń:

<table data-header-hidden><thead><tr><th width="110"></th><th width="110"></th><th width="66"></th><th width="106"></th><th width="110"></th><th width="91"></th><th></th></tr></thead><tbody><tr><td><strong>Numer</strong></td><td><strong>Nazwa</strong></td><td><strong>Rozmiar</strong></td><td><strong>Minimum</strong></td><td><strong>Maksimum</strong></td><td><strong>Domyślnie</strong></td><td><strong>Opis</strong></td></tr><tr><td>1</td><td>Czułość IR</td><td>1</td><td>1</td><td>5</td><td>4</td><td>Regulacja poziomu czułości:<br>Gdy maksymalna wartość jest większa niż 5, ustawiana jest wartość 5; gdy minimalna jest mniejsza niż 1, ustawiana jest wartość 1.<br>1: najniższa; 5: najwyższa</td></tr><tr><td>2</td><td>Czas przywrócenia IR</td><td>1</td><td>1</td><td>120</td><td>1</td><td>Długość timera jest regulowana od 30 sekund do 60 minut:<br>1: 30 sekund; 120: 60 minut<br>Gdy maksymalna wartość jest większa niż 120, ustawiana jest wartość 120; gdy minimalna jest mniejsza niż 1, ustawiana jest wartość 1.</td></tr></tbody></table>
