# VESTA-028
DIO-52-B
## Moduł DI/DO
## Wprowadzenie
DIO-52-B to moduł DI/DO, który integruje urządzenia przewodowe z sieciami bezprzewodowymi, umożliwiając tworzenie zautomatyzowanych reakcji oraz zwiększając bezpieczeństwo i wygodę.
Moduł DI/DO ma wbudowane zaciski Wejścia Cyfrowego (DI) i Wyjścia Cyfrowego (DO). Może być podłączony do pojedynczego czujnika, przełącznika lub urządzenia, aby otrzymywać polecenia włącz/wyłącz od Panelu Sterującego przez DO i zwracać aktualny stan przez DI do Panelu.
DIO-52-B może być również podłączony do oddzielnych urządzeń. Dzięki regułom Automatyki Domowej ustawionym w Panelu, urządzenie podłączone do punktu DI może stać się wyzwalaczem zdarzeń, a punkt DO — wykonawcą zdarzeń. Gdy w Panelu wybierzesz „Tryb śledzenia wejścia” (Input Follower Mode), zacisk DO zostanie powiązany z zaciskiem DI, a urządzenie na zacisku DO zostanie aktywowane przez wyzwalacz urządzenia na zacisku DI.
## **Identyfikacja części**
1. **Przycisk testu**
Naciśnij raz, aby wysłać kod uczenia do Panelu Sterującego.
2. **Wskaźnik LED**
Wskaźnik LED zapala się w następujących warunkach:
* Miga 6 razy:
Gdy zacisk wejściowy zostanie wyzwolony lub gdy przełącznik nadaje sygnał.
* Miga 3 razy:
Gdy zostanie wyzwolony zacisk wyjściowy.
* Miga raz co 4 sekundy:
Baterie są bardzo rozładowane i wymagają wymiany.
3. **Komora baterii**
4. **Zacisk zasilania**
5. **Zacisk Wejścia Cyfrowego (DI)**
6. **Zacisk Wyjścia Cyfrowego (DO)**
* Podczas podłączania przewodów do każdego zacisku użyj małego śrubokręta krzyżowego do wkręcania/wykręcania zacisku. Unikaj używania płaskiego śrubokręta, który może powodować zadrapania.
7. **Otwory montażowe**
8. **Zaciski odciążające napięcie**
Zaciski służą do zabezpieczania przewodów i zapewnienia odciążenia naprężeń, chroniąc przewody przed przecięciem przez metal.
9. **Otwory przewodów**
## Funkcje
### ***Zasilacz***
**Zasilanie AC i baterie**
* DIO-52-B może być zasilany dwudziestodwoma przewodowym adapterem DC 5–12V podłączonym do Zacisku Zasilania, lub może korzystać z trzech baterii litowych CR123.
* Gdy jednocześnie używane są Zacisk Zasilania i baterie, DIO-52-B będzie zasilany wyłącznie przez adapter.
### **Wykrywanie niskiego stanu baterii**
* DIO-52-B posiada funkcję wykrywania niskiego stanu baterii. Gdy napięcie baterii jest niskie, DIO-52-B wyśle sygnał niskiego stanu baterii, aby powiadomić użytkownika. Przy wymianie baterii, po usunięciu starych baterii naciśnij przycisk Test dwa razy, aby całkowicie je rozładować przed włożeniem nowych baterii.
### ***Nadzór (Supervision)***
DIO-52-B będzie wysyłać sygnał nadzoru co 30 do 50 minut, aby raportować swój stan.
### *Rozpoczęcie pracy*
1. Włóż baterie lub podłącz dwuw przewodowy adapter DC 5–12V, aby włączyć DIO-52-B.
2. Wprowadź Panel Sterujący w tryb nauki; szczegóły znajdziesz w instrukcji Panelu Sterującego.
3. Naciśnij przycisk Test raz, dioda LED zaświeci się 6 razy.
4. Jeśli Panel Sterujący odbierze sygnał, wyświetli odpowiednie informacje; zapoznaj się z instrukcją Panelu Sterującego, aby zakończyć proces uczenia.
{% hint style="warning" %}
Uwaga:
Po dodaniu do Panelu, DIO-52-B zostanie rozpoznany jako 2 oddzielne urządzenia (DI i DO), zajmując 2 strefy w Panelu.
{% endhint %}
### ***Tryb testu przejścia (Walk Test)***
* Po zarejestrowaniu DIO-52-B w Panelu, ustaw Panel Sterujący w (**Tryb testu przejścia (Walk Test)**) tryb, trzymaj moduł DI/DO w wybranym miejscu i naciśnij przycisk Test, aby wysłać sygnał testowy do Panelu Sterującego. Jeśli Panel Sterujący znajduje się w zasięgu sygnału DIO-52-B, panel wyświetli odpowiednio informacje DI i DO.
* Przystąp do montażu i instalacji, gdy upewnisz się, że moduł DI/DO działa poprawnie w wybranej lokalizacji.
### ***Tryb pracy***

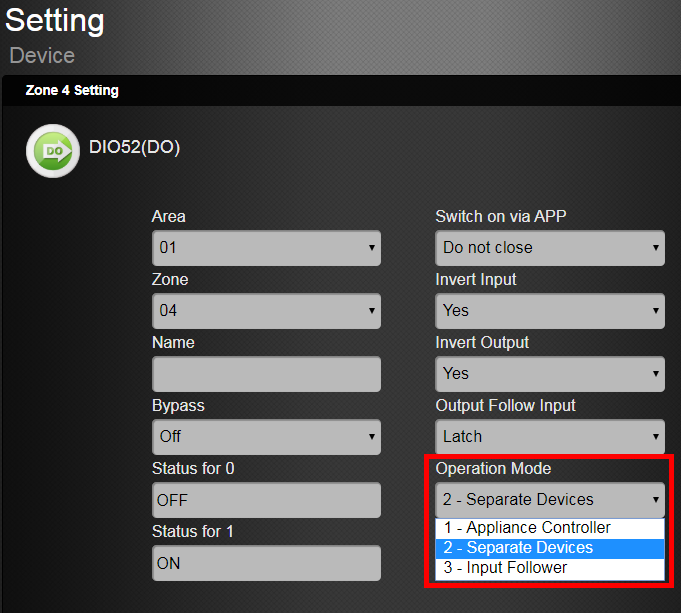

Moduł DI/DO może działać w różnych trybach wybranych na stronie internetowej Panelu Sterującego lub w Home Portal Server (funkcja wyboru trybu nie jest dostępna w aplikacji Vesta SmartHomeSec). Proszę wybrać tryb na stronie **Edycja urządzenia DO** stronie.

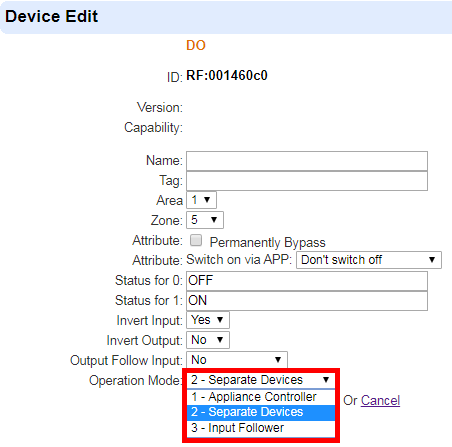

| **Strona internetowa Panelu Sterującego** | **Serwer Home Portal** |
| --------------------------------------------------------------------------------------- | --------------------------------------------------------------------------------------- |
| | |
### **Sterowanie urządzeniem:**
Gdy DIO-52-B jest używany do sterowania urządzeniem, zaciski wejścia i wyjścia są podłączone do tego samego urządzenia, np. zaworu wody.
Zacisk wyjściowy służy do odbierania sygnału włącz/wyłącz z Panelu Sterującego w celu włączenia/wyłączenia podłączonego urządzenia, natomiast zacisk wejściowy służy do przesyłania aktualnego stanu podłączonego urządzenia do Panelu.
Po wybraniu trybu „Sterowanie urządzeniem” (Appliance Control) możesz zdalnie włączać/wyłączać podłączone urządzenie ze strony Panelu Sterującego, Home Portal Server lub z aplikacji Vesta Home 5, jednak funkcja podążania wyjścia za wejściem w DO zostanie dezaktywowana. Możesz zaprogramować reguły Automatyki Domowej i Sceny na stronie Panelu lub w Home Portal Server, aby zintegrować urządzenie podłączone do DIO-52-B z innymi urządzeniami w Panelu Sterującym.
Przykład zastosowania DI/DO do sterowania urządzeniem:
### **Oddzielne urządzenia:**
W tym trybie zaciski wejścia i wyjścia DIO-52-B są podłączone do oddzielnych urządzeń. Zacisk wejściowy służy do monitorowania aktywacji podłączonego urządzenia i przesyłania sygnału wyzwalającego do Panelu Sterującego. Zacisk wyjściowy służy do odbierania sygnału włącz/wyłącz z Panelu Sterującego w celu włączenia/wyłączenia podłączonego urządzenia.
Gdy DIO-52-B pracuje w tym trybie, funkcja podążania wyjścia za ustawieniem wejścia w DO jest dezaktywowana. Użytkownicy mogą zaprogramować reguły Automatyki Domowej i Sceny na stronie Panelu lub w Home Portal Server, aby uczynić punkt DI wyzwalaczem zdarzeń, a punkt DO wykonawcą zdarzeń.
Przykład zastosowania DI/DO dla oddzielnych urządzeń:
Zacisk wejściowy DI jest podłączony do czujnika wycieku wody, a wyjście DO jest podłączone do zaworu wody. Ustawiając regułę Automatyki Domowej w HPS, Panel automatycznie zamknie zawór wody, gdy czujnik wycieku wody zostanie wyzwolony.

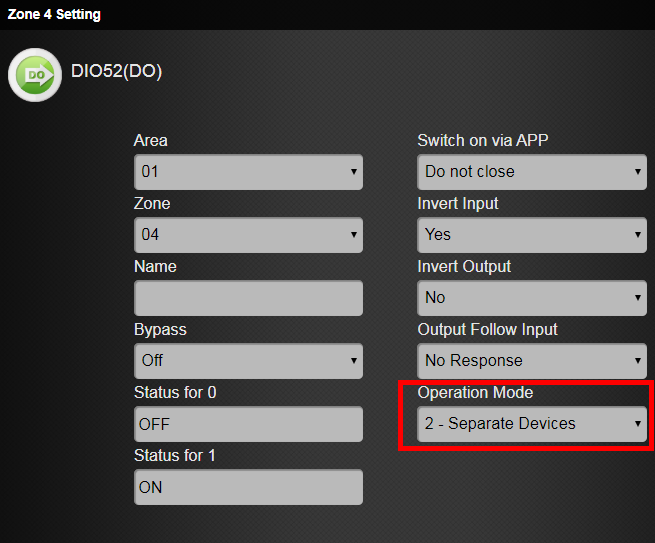

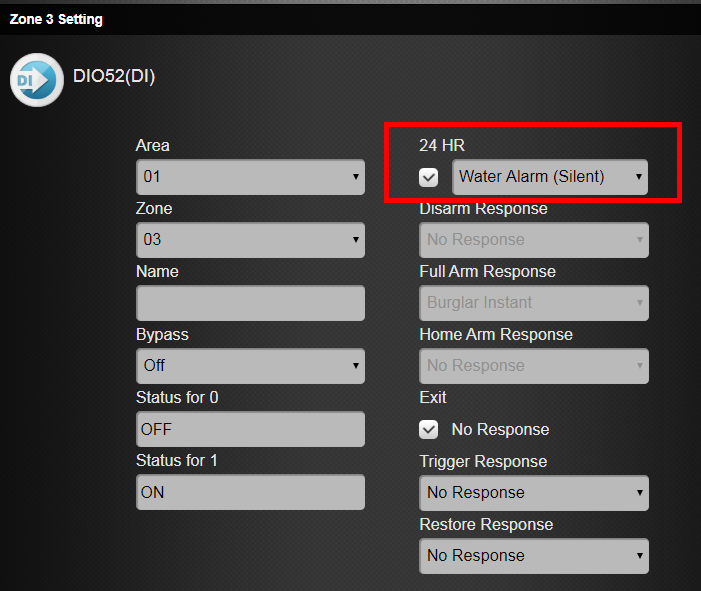

| **Ustawienia DI** | **Ustawienia DO** |
| --------------------------------------------------------------------------------------- | --------------------------------------------------------------------------------------- |
| | |

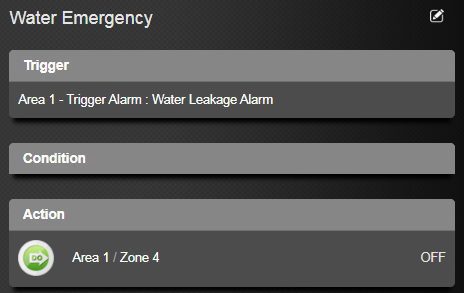

| **Reguła Automatyki Domowej** |
| --------------------------------------------------------------------------------------- |
| |
### **Śledzenie wejścia:**
W tym trybie zaciski wejścia i wyjścia DIO-52-B są podłączone do oddzielnych urządzeń. Urządzenie na zacisku wyjściowym jest powiązane z urządzeniem na zacisku wejściowym.
Gdy urządzenie na zacisku wejściowym zostanie wyzwolone, urządzenie na zacisku wyjściowym aktywuje się zgodnie z ustawieniem Output Follow Input. Proszę odnieść się do poniższej sekcji ***Ustawienia DI i DO*** po szczegóły.
Po wybraniu trybu „Input Follower” funkcja Reguła Automatyki Domowej i Zastosuj Scenę na Home Portal Server zostanie dezaktywowana. Będziesz musiał zaprogramować **Wyjście podąża za wejściem** ustawienie na stronie edycji urządzenia DO, tak aby urządzenie na zacisku wyjściowym aktywowało się zgodnie z wyzwalaczem urządzenia na zacisku wejściowym.
Przykład zastosowania DI/DO dla śledzenia wejścia:
Po wybraniu trybu „Input Follower” na stronie edycji urządzenia DO wybierz „Latch” dla ustawienia Output Follow Input. Urządzenie na zacisku wyjściowym zostanie natychmiast aktywowane, gdy urządzenie na zacisku wejściowym zostanie wyzwolone.
## ***Ustawienia DI i DO***
### **Zacisk wyjściowy (DO):**
Zaprogramuj ustawienia DO na stronie **Edycja urządzenia DO** w Panelu lub w Home Portal Server.

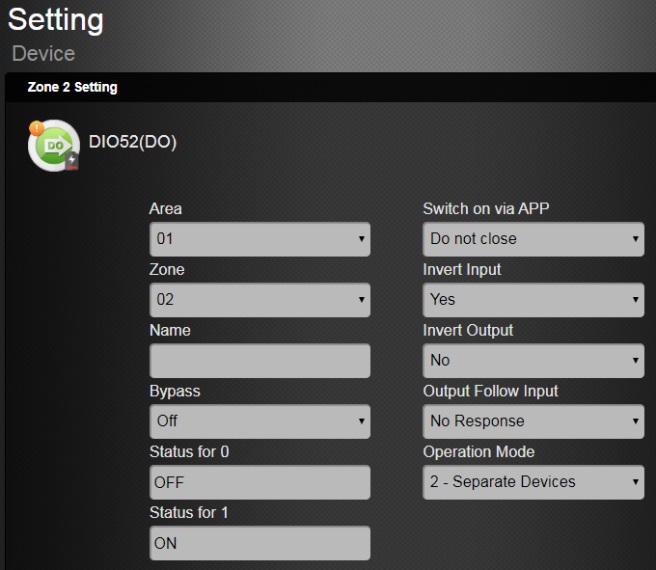

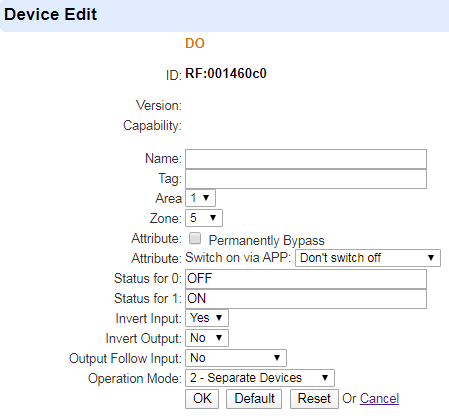

| **Strona internetowa Panelu Sterującego** | **Serwer Home Portal** |
| --------------------------------------------------------------------------------------- | --------------------------------------------------------------------------------------- |
| | |
Włączanie przez aplikację:
* **Nic nie rób** – Urządzenie wyjściowe DO nie może być włączone za pomocą aplikacji.
* **Nie wyłączać** - Urządzenie wyjściowe DO nie wyłączy się po włączeniu przez aplikację.
* **Wyłącz po 1–240 sek./5–30 min** – Po włączeniu przez aplikację przez wybrany czas urządzenie wyjściowe DO wyłączy się.
Stan dla 0: Wprowadź opis Stanu 0 dla zacisku wyjściowego.
Stan dla 1: Wprowadź opis Stanu 1 dla zacisku wyjściowego.
Odwróć wejście: Wybierz, aby zmienić kolejność Stanu 0 i Stanu 1 dla wejścia DI. Gdy wybrano „Tak”, kolejność Stanu 0 i Stanu 1 dla wejścia DI zostanie zmieniona.
Odwróć wyjście: Wybierz, aby zmienić kolejność Stanu 0 i Stanu 1 dla wyjścia DO. Gdy wybrano „Tak”, kolejność Stanu 0 i Stanu 1 dla wyjścia DO zostanie zmieniona.
Wyjście podąża za wejściem: Ta funkcja jest dostępna tylko gdy wybrany jest Tryb pracy „3-Input Follower”.
* **Nie** - Gdy urządzenie na zacisku wejściowym zostanie wyzwolone, urządzenie na zacisku wyjściowym nie zostanie aktywowane.
* **Zatrzask** - Urządzenie na zacisku wyjściowym zostanie natychmiast aktywowane, gdy urządzenie na zacisku wejściowym zostanie wyzwolone.
* **Włączone przez 10–240 sek./5–30 min** - Gdy urządzenie na zacisku wejściowym zostanie wyzwolone, urządzenie na zacisku wyjściowym zostanie aktywowane na ustawiony okres.
Tryb pracy: Wybierz Tryb pracy dla DIO-52-B. Szczegóły znajdują się w poprzedniej sekcji.
### **Zacisk wejściowy (DI):**
Zaprogramuj ustawienia DI na stronie **Edycja urządzenia DI** w Panelu lub w Home Portal Server.

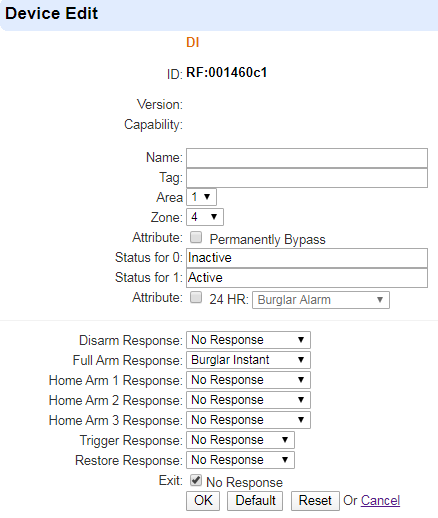

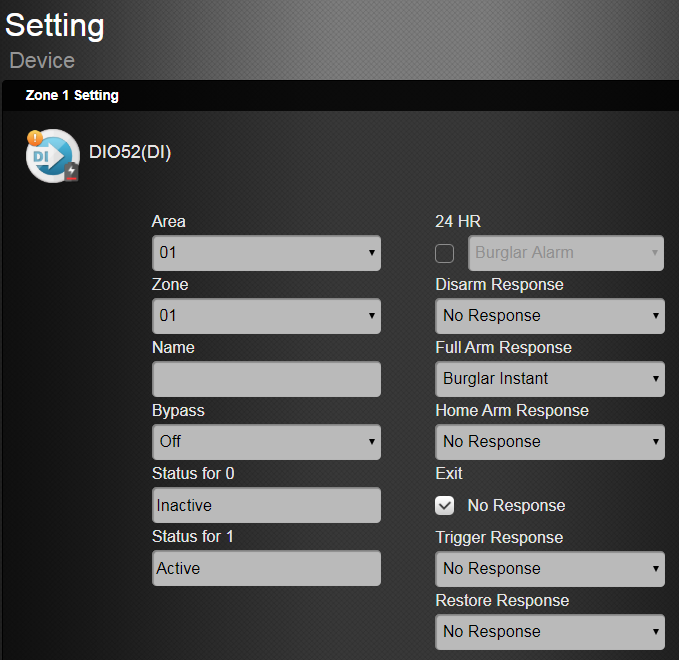

| **Strona internetowa Panelu Sterującego** | **Serwer Home Portal** |
| --------------------------------------------------------------------------------------- | --------------------------------------------------------------------------------------- |
| | |
Stan dla 0: Wprowadź opis Stanu 0 dla zacisku wejściowego.
Stan dla 1: Wprowadź opis Stanu 1 dla zacisku wejściowego.
## Instalacja
DIO-52-B można zamontować na płaskiej powierzchni lub na ścianie. Po zakończeniu testu zasięgu (walk test) i upewnieniu się, że urządzenie jest w stanie komunikować się z panelem sterującym w wybranej lokalizacji, przystąp do instalacji.
1. Odłącz główne zasilanie.
2. Poluzuj dolną śrubę mocującą i zdejmij górną pokrywę DIO-52-B.
3. Użyj otworów w podstawie, aby oznaczyć miejsce montażu na ścianie.
4. Wywierć otwory w oznaczonym miejscu i w razie potrzeby włóż kołki rozporowe, przykręć podstawę do miejsca montażu.
5. Załóż górną pokrywę i dokręć dolną śrubę mocującą.
---
