> For the complete documentation index, see [llms.txt](https://vesta-guide.gitbook.io/vesta-guide/llms.txt). Markdown versions of documentation pages are available by appending `.md` to page URLs; this page is available as [Markdown](https://vesta-guide.gitbook.io/vesta-guide/polish-pl/vesta-022.md). # VESTA-022 SD-8-EL / SD-8-EL-F1 ## Czujnik dymu
## Wprowadzenie Czujnik dymu SD-8-EL / SD-8-EL-F1 jest przeznaczony do montażu na suficie lub nad klatkami schodowymi, gdzie dym gromadziłby się, aby w porę uruchomić alarm i chronić dom przed zagrożeniem pożarowym. ## Identyfikacja części ### **1. Przycisk Uczenia / Testu** Przycisk Nauka / Test jest naciskany w następujących sytuacjach: * Nauka – w czujniku dymu. * Aby przetestować zasięg łączności radiowej. * Aby sprawdzić, czy czujnik dymu działa prawidłowo. * Aby uciszyć alarm
### **2. wskaźnik LED** * Błysk co 30 sekund – Niski poziom baterii * Błysk po naciśnięciu przycisku – Wysyłanie sygnału * Ciągły błysk – Rozgrzewanie lub kalibracja / Alarm / Tryb wyciszenia alarmu. ### **3. Komora baterii**
### **4. Otwór montażowy** ### **5. Uchwyt montażowy**
### **6. Hak** ## Funkcje ### Bateria * Czujnik dymu zasilany jest trzema bateriami AA alkalicznymi. * Przy użyciu baterii dostarczonych z fabryki, żywotność baterii w czujniku dymu wynosi około 4 lata. * Gdy wykryte zostanie niskie napięcie baterii, sygnał niskiego poziomu baterii zostanie przesłany wraz z regularnymi transmisjami sygnału. Jeśli napięcie baterii jest niskie, dioda LED będzie migać, a towarzyszyć temu będzie cichy sygnał dźwiękowy co 30 sekund. * Podczas wymiany baterii usuń stare baterie i naciśnij przycisk Test dwukrotnie, aby całkowicie je rozładować przed włożeniem nowych baterii. ### Nauka / Rozpoczęcie pracy Krok 1. Włóż baterie do komory baterii z zachowaniem właściwej polaryzacji. Krok 2. Po włożeniu wszystkich 3 baterii czujnik dymu wyda 2 krótkie sygnały dźwiękowe, dioda LED zacznie migać i rozpocznie się 6-minutowy okres rozgrzewania. Krok 3. W czasie 6-minutowego okresu rozgrzewania czujnik dymu może zostać zaprogramowany (nauczony) w panelu sterowania. a) Wprowadź panel sterowania w tryb nauki. Szczegóły znajdują się w instrukcji panelu sterowania. b) Naciśnij przycisk Nauka/Test na czujniku dymu. Dioda LED zaświeci się na chwilę, a czujnik dymu wyda dwutonowy sygnał dźwiękowy, aby wskazać, że wysyła sygnał. c) Jeśli panel sterowania poprawnie odbierze sygnał, panel zareaguje odpowiednio. Aby dokończyć proces nauki, odnieś się do instrukcji panelu sterowania. Krok 4. Po upływie 6-minutowego okresu rozgrzewania czujnik dymu wyda krótki sygnał dźwiękowy, aby wskazać, że rozpoczyna proces kalibracji. Proces będzie powtarzany co 100 sekund i sygnalizowany krótkim sygnałem dźwiękowym. Zakończenie procesu kalibracji zostanie oznajmione dwutonowym sygnałem dźwiękowym, a dioda LED zostanie wyłączona. Zwykle kalibracja zajmuje około 2 do 16 minut. Jednak jeśli po 16 minutach czujnik dymu zacznie wydawać ciągłe sygnały dźwiękowe, oznacza to, że kalibracja nie powiodła się i baterie powinny zostać usunięte, aby uciszyć sygnały. Następnie rozpocznij od Kroku 1 i spróbuj ponownie po przerwie trwającej co najmniej 30 sekund. {% hint style="warning" %} Uwaga: Podczas okresu kalibracji nauka jest wyłączona. Jeśli nie ukończyłeś nauki (Krok 3) w trakcie 6-minutowego okresu rozgrzewania, musisz poczekać na zakończenie kalibracji (Krok 4), aby wykonać naukę. {% endhint %} Krok 5. Po rozgrzewce, nauce i kalibracji należy przetestować zasięg transmisji sygnału czujnika dymu. Wprowadź panel sterowania w tryb testu przechodzenia (Walk Test) i umieść czujnik dymu w wybranym miejscu montażu, a następnie naciśnij przycisk Nauka/Test, aby wysłać sygnał do panelu sterowania. Jeśli panel normalnie odbiera sygnał, przystąp do montażu czujnika dymu. Jeśli sygnał nie może zostać odebrany, zmień miejsce montażu. ### Instalacja * Zaleca się, aby miejsce instalacji było w centralnej części sufitu, w odległości co najmniej 60 cm od ścian lub przeszkód. * Nie umieszczaj detektora w następujących miejscach: \- Kuchnia lub garaż – dym z gotowania lub pojazdów może spowodować fałszywy alarm. \- W pobliżu wentylatora, lampy fluorescencyjnej lub urządzeń klimatyzacyjnych – przepływy powietrza z tych urządzeń mogą wpływać na czułość detektora. \- W pobliżu belek sufitowych lub nad szafką – zastoiny powietrza w tych miejscach mogą wpływać na czułość detektora. \- Na szczycie „**A**” sufitu.
Krok 1. Użyj uchwytu montażowego jako szablonu, aby oznaczyć dwa otwory montażowe. Wywierć otwory w miejscu montażu i włóż kołki rozporowe, jeśli to konieczne.
SD-7_4 100-2 100-3

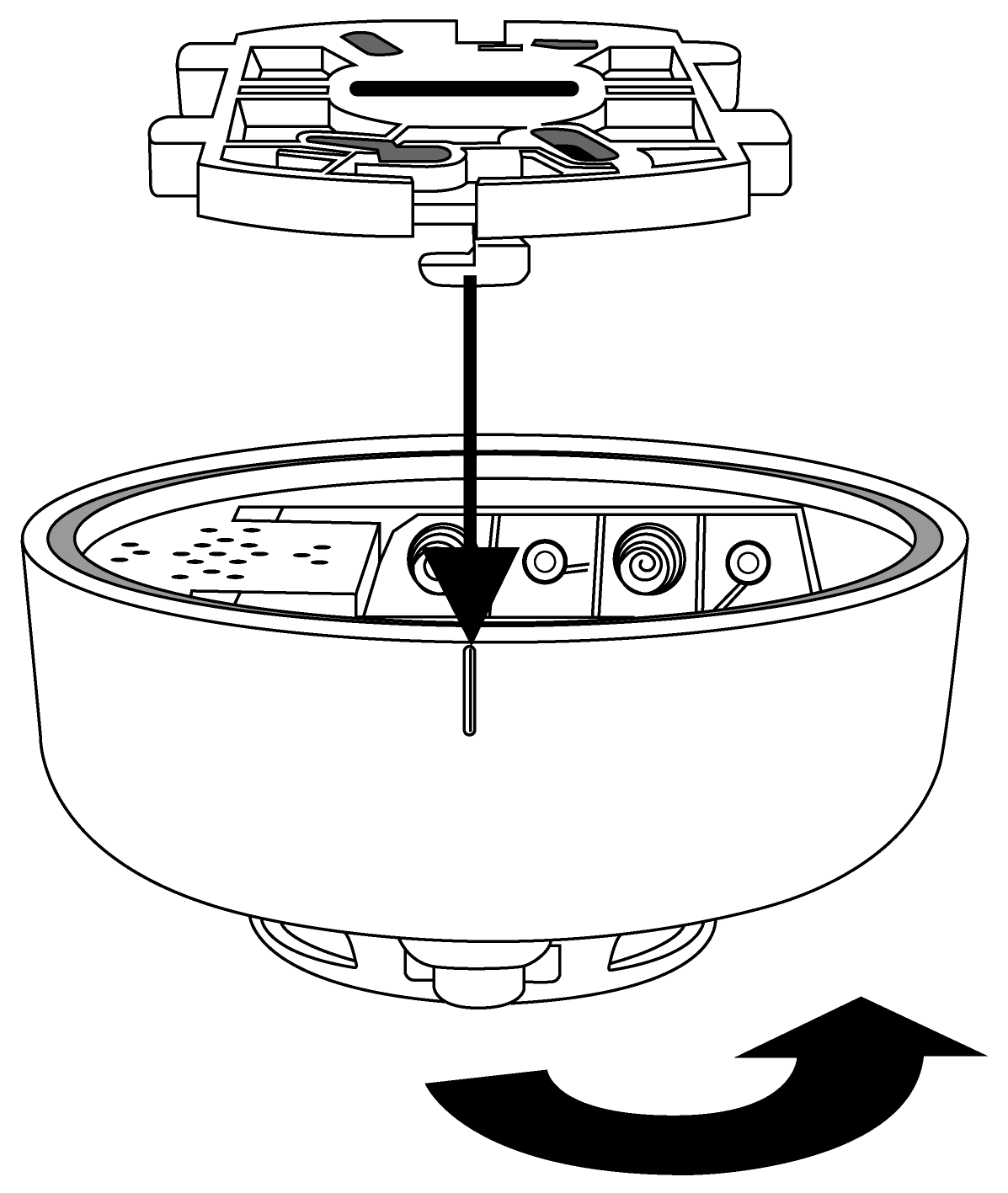

Krok 2. Przykręć uchwyt montażowy w oznaczonym miejscu tak, aby dwa haki skierowane były w dół. Krok 3. Zlokalizuj oznaczenie pojedynczej linii na detektorze i ustaw je w linii z jednym z haków uchwytu. Nałóż czujnik dymu na haki uchwytu, a następnie obróć detektor w lewo (przeciwnie do ruchu wskazówek zegara), aby zablokować go na miejscu. Instalacja jest zakończona. ### Testowanie czujnika dymu Naciśnij przycisk Nauka/Test na czujniku dymu, aby sprawdzić, czy czujnik działa prawidłowo. * Jeśli czujnik dymu działa prawidłowo, dioda LED zaświeci się na chwilę, a czujnik wyda dwutonowy sygnał dźwiękowy. * Jeśli brzęczyk wydaje 3 razy dwutonowy sygnał, oznacza to „**Komora optyczna**” w czujniku dymu jest albo zabrudzona, albo uszkodzona. * Jeśli dioda LED nie świeci i nie słychać żadnego sygnału dźwiękowego, oznacza to, że czujnik dymu jest uszkodzony lub baterie są rozładowane. ### Sygnał nadzoru * Po instalacji czujnik dymu będzie automatycznie okresowo wysyłać sygnały nadzorcze (Supervisory Signals) do panelu sterowania w losowych odstępach co 30–50 minut. * Jeśli panel sterowania nie odbierze sygnału z czujnika dymu przez ustawiony czas, panel uzna dany czujnik dymu za uszkodzony i zareaguje zgodnie z ustawieniami panelu. ### Wykrywanie dymu * Gdy koncentracja dymu przekroczy ustawioną wartość progową, czujnik dymu wyśle sygnał alarmowy do panelu sterowania i uruchomi brzęczyk, który będzie wydawał ciągły alarm przez 10 sekund. Dioda LED będzie migać szybko. * Po wysłaniu sygnału alarmowego czujnik dymu będzie kontynuował kolejne kontrole i wysyłał sygnały alarmowe co 2 minuty, jeśli koncentracja dymu nadal będzie przekraczać próg alarmowy. Ten 2-minutowy cykl będzie powtarzany aż do powrotu koncentracji dymu do normy. Alarm można także zatrzymać ręcznie za pomocą funkcji „**Wyciszenie alarmu**” funkcji. ### Wyciszenie alarmu * Gdy alarm aktywny, naciśnięcie przycisku Nauka/Test przełączy czujnik dymu w tryb wyciszenia alarmu na 10 minut i alarm zostanie zatrzymany. * Podczas 10-minutowego okresu wyciszenia alarmu dioda LED będzie migać co sekundę. * Po upływie 10 minut czujnik dymu wyda dwutonowy sygnał dźwiękowy, a następnie powróci do normalnego trybu pracy. Jeśli koncentracja dymu nadal będzie powyżej wartości progowej alarmu, czujnik dymu ponownie uruchomi alarm. ### Rekalibracja Ponieważ warunki pracy czujnika dymu mogą się zmieniać po pewnym czasie od instalacji, możesz chcieć ponownie skalibrować czujnik dymu, aby przyjął nową wartość progu detekcji dymu i zapewnić optymalne działanie. Aby to zrobić, * Naciśnij i przytrzymaj przycisk Nauka/Test przez 10 sekund, aż dioda LED zacznie migać. Czujnik dymu wyda 2 krótkie sygnały dźwiękowe, a następnie wykona proces opisany w sekcji Kalibracja w rozdziale Nauka/Rozpoczęcie pracy, aby pobrać nową wartość odniesienia. * Za każdym razem, gdy baterie zostaną usunięte i ponownie włożone, czujnik dymu również przeprowadzi ponowną kalibrację zgodnie z powyższymi instrukcjami. ### Autokalibracja * Po pierwszej instalacji czujnik dymu przeprowadzi automatyczną kalibrację po 4 godzinach. Następnie będzie przeprowadzał automatyczną kalibrację raz w miesiącu. Podczas automatycznej kalibracji czujnik dymu nie wydaje żadnego dźwięku. Każdy proces pobierania próbki kalibracyjnej trwa 2 minuty; jeśli proces się nie powiedzie, zostanie powtórzony maksymalnie 5 razy. Jeśli 5. próba również się nie powiedzie, dioda LED będzie szybko migać, a czujnik dymu wyśle do panelu sterowania kod niepowodzenia kalibracji. * Miganie diody LED można anulować przez usunięcie i ponowne założenie baterii lub ręczne uruchomienie procesu kalibracji. Jednak jeśli ręczna kalibracja ponownie się nie powiedzie, czujnik dymu będzie wydawać ciągłe sygnały dźwiękowe. W takim przypadku należy usunąć i ponownie założyć baterie, aby zatrzymać dźwięk (proszę odczekać 30 sekund po wyjęciu baterii przed ponownym ich założeniem). {% hint style="warning" %} Uwaga: Gdy automatyczna kalibracja się nie powiedzie, funkcja alarmu dymowego nadal będzie działać normalnie przy użyciu poprzedniej wartości progu alarmowego. {% endhint %} ### Konserwacja i czyszczenie Regularna konserwacja i czyszczenie pomogą utrzymać alarm dymowy w dobrym stanie roboczym. Testuj alarm dymowy co tydzień, aby sprawdzić, czy alarm i wskaźniki działają prawidłowo. \ Czyść alarm dymowy co najmniej raz na 6 miesięcy. \ Delikatnie odkurz zanieczyszczenia/kurz/małe cząstki nagromadzone w komorze detekcji dymu i szczelinach. \ Oczyść obudowę, przetarając ją dokładnie wilgotną ściereczką i osusz. Nie dopuszczaj do przedostania się wody do wnętrza alarmu. \ Nigdy nie używaj środków czyszczących, detergentów ani rozpuszczalników na detektorze. \ Unikaj rozpylania odświeżaczy powietrza, lakierów do włosów lub innych aerozoli w pobliżu alarmu dymowego. \ Nie maluj ani nie modyfikuj detektora w żadnych okolicznościach. ### Okres przydatności Alarm dymowy ma maksymalny okres użytkowania 10 lat od daty instalacji. Należy wymienić alarm dymowy natychmiast po **10 lat** koniec eksploatacji. Zaleca się wpisanie daty „Wymienić do” (10 lat od daty instalacji) na tylnej części detektora przed instalacją.
