# VESTA-011

&#x20;**KP-39**

## **PILOT ZDALNEJ KLAWIATURY** BEZPRZEWODOWY

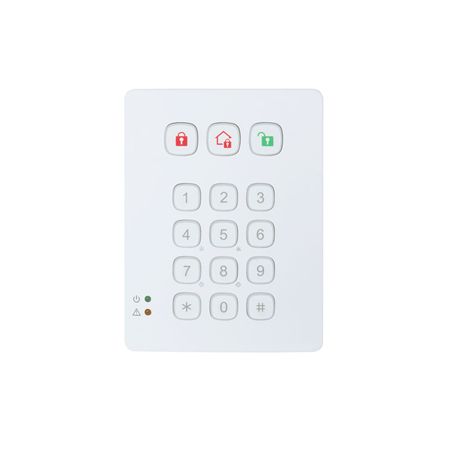

<figure><img src="https://1988875505-files.gitbook.io/~/files/v0/b/gitbook-x-prod.appspot.com/o/spaces%2FZJzpNocHhYVmD43GZobR%2Fuploads%2FIGVsKsxjz0NDrw1Ud1vS%2Fimage.png?alt=media&#x26;token=f6356a6f-d79f-4354-83ef-39b11a3ca943" alt=""><figcaption></figcaption></figure>

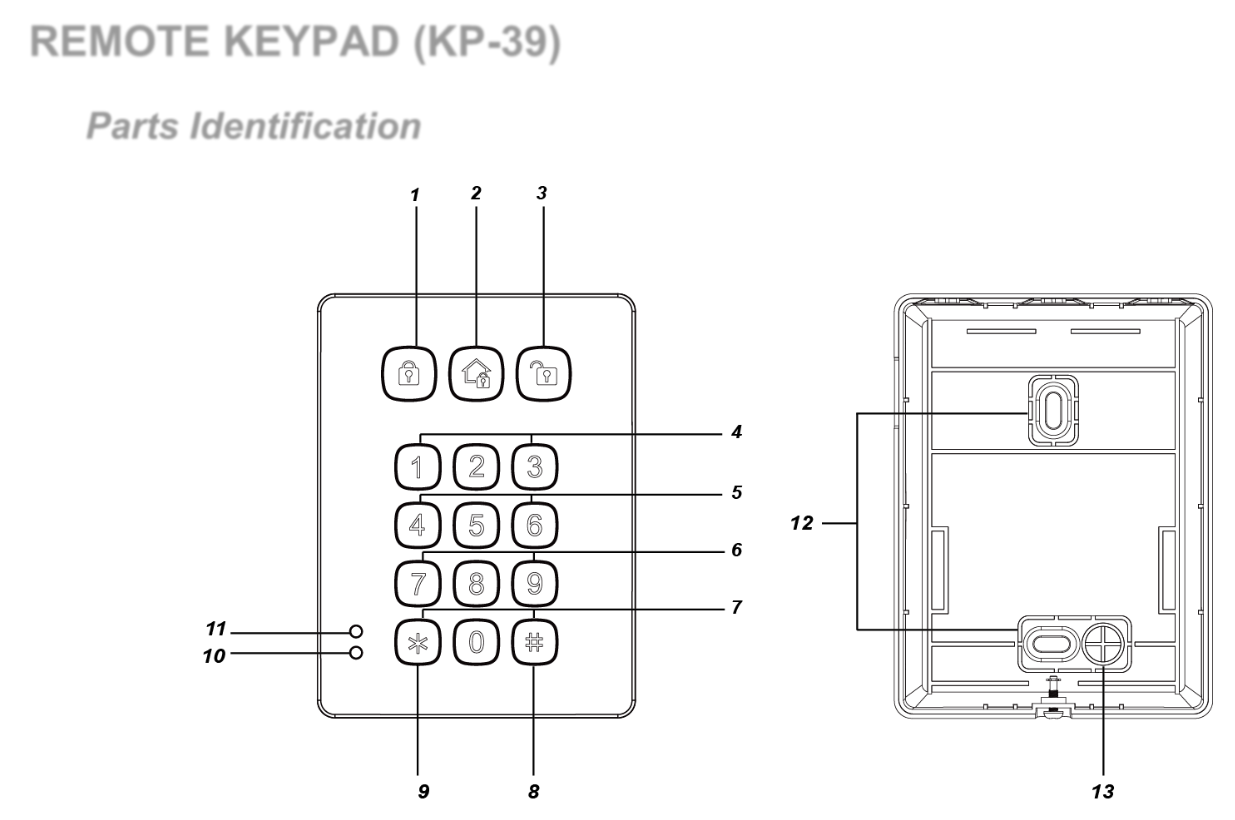

## ***Identyfikacja części***

<figure><img src="https://1988875505-files.gitbook.io/~/files/v0/b/gitbook-x-prod.appspot.com/o/spaces%2FZJzpNocHhYVmD43GZobR%2Fuploads%2FeoxNHp6fIQ32X594KLgs%2F0.png?alt=media" alt=""><figcaption></figcaption></figure>

1. Przycisk Uzbrojenia
2. Przycisk Domowy
3. Przycisk Rozbrojenia
4. Alarm napadowy (jeśli włączony), naciśnij jednocześnie 1 i 3, aby wywołać alarm napadowy
5. Alarm pożarowy (jeśli włączony), naciśnij jednocześnie 4 i 6, aby wywołać alarm pożarowy
6. Alarm medyczny (jeśli włączony), naciśnij jednocześnie 7 i 9, aby wywołać alarm medyczny
7. Wyślij kod uczenia
   * naciśnij ＊ a następnie klawisz 7 (w trybie testowym)
   * naciśnij jednocześnie # i  (w trybie normalnej pracy)
8. Klawisz #
9. Klawisz \*
10. Lampka usterki (pomarańczowa LED)
11. Lampka zasilania (zielona LED)
12. Otwory montażowe
13. Przełącznik sabotażowy

{% hint style="warning" %}
Uwaga:

Krótki sygnał dźwiękowy zabrzmi przy naciśnięciu klawisza, aby wskazać, że naciśnięty przycisk jest ważny.

Zabrzmi 4 ciągłe sygnały dźwiękowe, wskazujące błąd; użytkownik powinien powtórzyć procedurę.
{% endhint %}

## ***Wskaźnik LED***

* **Lampka zasilania (zielona):**
  * Włączona przez 5 sekund: po pomyślnym wykonaniu prawidłowej sekwencji naciśnięć klawiszy.
  * Miga przez 5 sekund: niski poziom baterii w trybie normalnej pracy.
  * Jeśli lampka zasilania zgaśnie przed ukończeniem prawidłowej sekwencji naciśnięć klawiszy, poprzednio wprowadzone klawisze są ignorowane.
* **Lampka usterki (pomarańczowa):**
  * Przycisk Rozbrojenia i pomarańczowa lampka włączone wraz z 5 sygnałami dźwiękowymi: pamięć alarmu (zależy od panelu sterowania).
  * Mignięcie:
* &#x20;           Tylko miganie: brak odpowiedzi od panelu sterowania w ciągu 10 sekund.
* &#x20;           Miga wraz z 2 sygnałami dźwiękowymi: żądanie trybu Dom podczas trybu Uzbrojenia.
* &#x20;           Miga wraz z 3 sygnałami dźwiękowymi: żądanie trybu Dom lub Uzbrojenie, gdy występuje stan usterki.
* &#x20;           Miga wraz z 4 sygnałami dźwiękowymi: kod PIN był nieprawidłowy.

***Ogólna obsługa***

* Wejście w tryb testowy — wprowadź kod PIN klawiatury, a następnie naciśnij klawisz ＊.
* Alarm napadowy — Naciśnij **1** klawisz + **3** przycisk jednocześnie. (jeśli funkcja jest włączona)
* Alarm pożarowy — Naciśnij **4** klawisz + **6** przycisk jednocześnie. (jeśli funkcja jest włączona)
* Alarm medyczny — Naciśnij **7** klawisz + **9** przycisk jednocześnie. (jeśli funkcja jest włączona)
* Sprawdź stan panelu sterowania — Tryb normalny Naciśnij **#** klawisz.
* Włącz/wyłącz dźwięk wejścia i wyjścia — Naciśnij **1** klawisz + **2** przycisk jednocześnie przez 2 sekundy. (Klawiatura wyemituje jeden długi sygnał, aby wskazać, że funkcja jest włączona, i 2 krótkie sygnały, aby wskazać, że funkcja jest wyłączona.)

## ***Zasilanie***

* Zdalna klawiatura używa jednej baterii litowej CR123 3V jako źródła zasilania.
* Zdalna klawiatura może również wykrywać status baterii. Jeśli napięcie baterii jest niskie, lampka zasilania będzie migać przez 5 sekund podczas pracy. Sygnalizacja niskiego poziomu baterii zostanie wysłana wraz z regularnymi transmisjami sygnału do panelu sterowania w celu wyświetlenia odpowiedniego statusu.
* Przed wysyłką bateria jest fabrycznie wstępnie zainstalowana.
* Podczas wymiany baterii naciśnij kilka razy dowolny klawisz, aby rozładować przed włożeniem nowej baterii.

## ***Funkcja oszczędzania energii***

* Gdy jest bezczynna, zdalna klawiatura jest w **trybie czuwania** i nie zużywa energii. Aktywuje się i **trybie aktywacji** przez 5 sekund po naciśnięciu dowolnego klawisza.
* Po 5 sekundach braku aktywności klawiszy zasilanie wyłącza się i wraca d**o trybu czuwania** trybu.

## ***Ochrona przed sabotażem***

* Klawiatura jest zabezpieczona przed próbą otwarcia pokrywy lub oderwania klawiatury od powierzchni montażowej.
* Ochrona antysabotażowa jest wyłączona, gdy klawiatura jest w trybie testowym.

## ***Sygnał nadzoru***

* Po instalacji zdalna klawiatura automatycznie będzie wysyłać sygnały nadzoru (Supervision Signals) do panelu sterowania w odstępach 30–50 minut.
* Jeśli panel sterowania nie otrzyma sygnału od zdalnej klawiatury przez ustawiony czas, panel uzna zdalną klawiaturę za nieaktywną i zareaguje zgodnie z ustawieniami panelu.

## ***Rozpoczęcie pracy***

Krok 1. Ustaw panel sterowania w tryb uczenia.

Krok 2. Dodawanie zdalnej klawiatury do panelu sterowania:

### **Tryb testowy:**

1. Wprowadź zdalną klawiaturę w tryb testowy, wpisując kod PIN KP (domyślny: **0000**), następnie naciśnij **＊** klawisz.

Trzy![](https://1988875505-files.gitbook.io/~/files/v0/b/gitbook-x-prod.appspot.com/o/spaces%2FZJzpNocHhYVmD43GZobR%2Fuploads%2Fmw6vAW3aiFhgJKw8YkhX%2F10.png?alt=media)![](https://1988875505-files.gitbook.io/~/files/v0/b/gitbook-x-prod.appspot.com/o/spaces%2FZJzpNocHhYVmD43GZobR%2Fuploads%2FJbZ1u4TdbDdcQVrjUxZS%2F11.jpeg?alt=media) diod LED włączą się wraz z długim sygnałem dźwiękowym.

1. Naciśnij klawisz ＊, a następnie **7** klawisz, aby przesłać sygnał uczenia. Zdalna klawiatura wyda długi sygnał dźwiękowy.

### **Funkcja trybu testowego:**

1. Naciśnij klawisz ＊, a następnie klawisz 2 — Włącz funkcję alarmu napadowego z dwoma klawiszami
2. Naciśnij klawisz ＊, a następnie klawisz 3 — Włącz funkcję alarmu pożarowego z dwoma klawiszami
3. Naciśnij klawisz ＊, a następnie klawisz 4 — Włącz funkcję alarmu medycznego z dwoma klawiszami&#x20;
4. Naciśnij klawisz ＊, a następnie klawisz 5 — Wyłącz wszystkie funkcje dwuklawiszowe (domyślnie)
5. Naciśnij klawisz ＊, a następnie klawisz 6 — Edytuj kod PIN klawiatury

&#x20;                                                               Wpisz **Stary** Kod PIN klawiatury, a następnie naciśnij **＊** klawisz

&#x20;                                                               Wpisz **Nowy** nowy 4-cyfrowy kod PIN klawiatury, a następnie naciśnij **#** klawis&#x7A;**.**

6\. Naciśnij klawisz ＊, a następnie klawisz 8 — Włącz funkcję Uzbrojenia/Domu bez kodu PIN.

*(Proszę odnieść się do „**Uzbrojenie/Dom bez kodu PIN panelu sterowania**” po szczegóły, strona 3).*

7\. Naciśnij klawisz ＊, a następnie klawisz 9 — Włącz funkcję Uzbrojenia/Domu z kodem użytkownika panelu sterowania (domyślnie).

(*Proszę odnieść się do „**Uzbrojenie/Dom z kodem PIN panelu sterowania**” po szczegóły, strona 3*).

{% hint style="warning" %}
Uwaga:

Jeśli zdalna klawiatura nie wyda długiego sygnału dźwiękowego, oznacza to, że nie wysłała kodu uczenia do panelu sterowania. Proszę nacisnąć klawisz ＊, a następnie ponownie klawisz **7** aby wysłać kod uczenia.

Jeśli panel sterowania otrzyma kod uczenia, wyświetli odpowiednie informacje. Odnieś się do instrukcji obsługi panelu sterowania, aby ukończyć proces parowania.

Po otrzymaniu sygnału od zdalnej klawiatury panel sterowania wyśle potwierdzenie z powrotem do zdalnej klawiatury. Następnie zdalna klawiatura zapiszczy 3 razy, aby potwierdzić otrzymanie potwierdzenia. Jeśli zdalna klawiatura nie zapiszczy 3 razy, proszę ponownie uruchomić procedurę uczenia.
{% endhint %}

Krok 3. Po sparowaniu zdalnej klawiatury ustaw panel sterowania w tryb **Tryb testu przejścia (Walk Test)** , przytrzymaj zdalną klawiaturę w żądanej lokalizacji i wyślij kod uczenia do panelu sterowania, aby potwierdzić, że lokalizacja ta znajduje się w zasięgu sygnału panelu sterowania. Aby wysłać kod uczenia, naciśnij albo **＊** klawisz, a następnie **7** klawisz w trybie testowym lub naciśnij jednocześnie oba **#** oraz **＊** klawisze w trybie normalnej pracy.

Krok 4. Gdy upewnisz się, że zdalna klawiatura działa w wybranej lokalizacji, możesz przystąpić do montażu zdalnej klawiatury, wykonując poniższe kroki (proszę odnieść się do „***Montaż zdalnej klawiatury**” po szczegóły)*.

Krok 5. Naciśnij przycisk Rozbrojenia **dwukrotnie** aby opuścić tryb testowy, a instalacja jest zakończona. Zdalna klawiatura wyda długi sygnał dźwiękowy, a trzy diody trybu systemu wyłączą się. Zdalna klawiatura powróci do trybu normalnej pracy.

*\<UWAGA>*

{% hint style="warning" %}
Uwaga:

Zdalna klawiatura automatycznie opuści tryb testowy po 5 minutach bezczynności i powróci do trybu czuwania. Wszystkie diody zgasną, a klawiatura wyemituje jeden długi sygnał dźwiękowy.
{% endhint %}

## ***Sterowanie trybem systemu***

Po sparowaniu klawiatury z panelem alarmowym użytkownik może zmieniać tryb systemu za pomocą klawiatury.

Istnieją dwa sposoby uzbrojenia systemu.

1. Uzbrojenie Wyjście / Uzbrojenie Domowe systemu poprzez wprowadzenie kodu użytkownika panelu sterowania.
2. Uzbrojenie Wyjście / Uzbrojenie Domowe systemu bez wprowadzania kodu użytkownika panelu sterowania. Rozbrojenie systemu zawsze wymaga wprowadzenia kodu użytkownika panelu sterowania.

### **Uzbrojenie/Dom/Rozbrojenie z kodem PIN panelu sterowania:**

W trybie testowym naciśnij klawisz ＊, a następnie **9** klawisz, aby włączyć funkcję Uzbrojenia/Domu z kodem PIN.

**Wejście w tryb uzbrojenia**: Wprowadź dowolny z kodów użytkownika panelu sterowania i naciśnij ![](https://1988875505-files.gitbook.io/~/files/v0/b/gitbook-x-prod.appspot.com/o/spaces%2FZJzpNocHhYVmD43GZobR%2Fuploads%2FNw5J8rJdIvaXpryU48Qe%2F15.jpeg?alt=media) klawisz. Jeśli panel nie ma usterek i uzbrojenie powiodło się, dioda ![](https://1988875505-files.gitbook.io/~/files/v0/b/gitbook-x-prod.appspot.com/o/spaces%2FZJzpNocHhYVmD43GZobR%2Fuploads%2FhoMGfLEWv6Dxc7ne7iyy%2F16.jpeg?alt=media) zapalona wraz z długim sygnałem dźwiękowym.

**Wejście w tryb domowy**: Wprowadź dowolny z kodów użytkownika panelu sterowania i ![](https://1988875505-files.gitbook.io/~/files/v0/b/gitbook-x-prod.appspot.com/o/spaces%2FZJzpNocHhYVmD43GZobR%2Fuploads%2F6js0Ndtt2JdwtdwsCJkq%2F17.jpeg?alt=media) klawisz. Jeśli panel nie ma usterek i uzbrojenie powiodło się, dioda ![](https://1988875505-files.gitbook.io/~/files/v0/b/gitbook-x-prod.appspot.com/o/spaces%2FZJzpNocHhYVmD43GZobR%2Fuploads%2Fsnb4RDT6mWsXaJUJGA4W%2F18.jpeg?alt=media) dioda zapali się wraz z 3 sygnałami dźwiękowymi.

**Powrót do trybu rozbrojenia**: Wprowadź dowolny z kodów użytkownika panelu sterowania i ![](https://1988875505-files.gitbook.io/~/files/v0/b/gitbook-x-prod.appspot.com/o/spaces%2FZJzpNocHhYVmD43GZobR%2Fuploads%2FsBLN76oF0SohkA0Ffv6j%2F19.jpeg?alt=media) klawisz. Jeśli rozbrojenie powiodło się, dioda zapali się wraz z 2 sygnałami dźwiękowymi.

Jeśli istnieje **pamięć alarmu,** dioda i lampka usterki włączą się wraz z 5 sygnałami dźwiękowymi.

**Uzbrojenie/Dom/Rozbrojenie bez kodu PIN panelu sterowania:\*+**

W trybie testowym naciśnij klawisz ＊, a następnie **8** klawisz, aby włączyć funkcję Uzbrojenia/Domu bez kodu PIN

**Wejście w tryb uzbrojenia**:  Naciśnij ![](https://1988875505-files.gitbook.io/~/files/v0/b/gitbook-x-prod.appspot.com/o/spaces%2FZJzpNocHhYVmD43GZobR%2Fuploads%2FNw5J8rJdIvaXpryU48Qe%2F15.jpeg?alt=media) klawisz. Jeśli panel nie ma usterek i uzbrojenie powiodło się, dioda ![](https://1988875505-files.gitbook.io/~/files/v0/b/gitbook-x-prod.appspot.com/o/spaces%2FZJzpNocHhYVmD43GZobR%2Fuploads%2FhoMGfLEWv6Dxc7ne7iyy%2F16.jpeg?alt=media) zapalona wraz z długim sygnałem dźwiękowym.

**Wejście w tryb domowy**: Naciśnij ![](https://1988875505-files.gitbook.io/~/files/v0/b/gitbook-x-prod.appspot.com/o/spaces%2FZJzpNocHhYVmD43GZobR%2Fuploads%2F6js0Ndtt2JdwtdwsCJkq%2F17.jpeg?alt=media) klawisz. Jeśli panel nie ma usterek i uzbrojenie powiodło się, dioda ![](https://1988875505-files.gitbook.io/~/files/v0/b/gitbook-x-prod.appspot.com/o/spaces%2FZJzpNocHhYVmD43GZobR%2Fuploads%2Fsnb4RDT6mWsXaJUJGA4W%2F18.jpeg?alt=media) dioda zapali się wraz z 3 sygnałami dźwiękowymi.

**Powrót do trybu rozbrojenia**: Wprowadź dowolny z kodów użytkownika panelu sterowania i ![](https://1988875505-files.gitbook.io/~/files/v0/b/gitbook-x-prod.appspot.com/o/spaces%2FZJzpNocHhYVmD43GZobR%2Fuploads%2FsBLN76oF0SohkA0Ffv6j%2F19.jpeg?alt=media) klawisz. Jeśli rozbrojenie powiodło się, dioda zapali się wraz z 2 sygnałami dźwiękowymi.

Jeśli istnieje **pamięć alarmu,** dioda i lampka usterki włączą się wraz z 5 sygnałami dźwiękowymi.

## ***Dźwięk wejścia/wyjścia***

* Po włączeniu dźwięku wejścia/wyjścia przez naciśnięcie **1** klawisz + **2** klawisza jednocześnie przez 2 sekundy (sygnalizowane jednym długim sygnałem), klawiatura będzie wydawać sygnały dźwiękowe, gdy timer wejścia/wyjścia zostanie aktywowany.
* Po wyłączeniu dźwięku wejścia/wyjścia przez naciśnięcie **1** klawisz + **2** klawisza jednocześnie przez 2 sekundy (sygnalizowane dwoma krótkimi sygnałami), klawiatura pozostanie cicha, gdy timer wejścia/wyjścia zostanie aktywowany.

## ***Warunki awaryjne***

*Gdy zdalna klawiatura jest w **TRYB NORMALNEJ PRACY,***

1. Gdy występuje stan usterki w panelu sterowania, jeśli klawiatura jest użyta do uzbrojenia panelu, lampka usterki będzie migać wraz z 3 sygnałami dźwiękowymi, aby wskazać stan usterki.
2. Gdy klawiatura rozbroi panel, dioda zapali się wraz z dwoma sygnałami dźwiękowymi, co wskazuje normalną pracę.
3. Jeśli wprowadzisz nieprawidłowy kod PIN KP 4 razy w ciągu 10 minut w trybie testowym, KP wyłączy funkcję klawisza na 1 minutę, a wszystkie diody będą migać 3 razy wraz z 6 sygnałami dźwiękowymi. Po 1 minucie wyemituje długi sygnał dźwiękowy, aby wskazać, że funkcja klawisza wróciła do normy.
4. Jeśli wprowadzisz nieprawidłowy kod PIN KP 4 razy w ciągu 10 minut podczas zmiany trybu systemu, KP wyłączy funkcję klawisza na 5 minut. Po 5 minutach klawiatura wyemituje długi sygnał dźwiękowy, aby wskazać, że funkcja klawisza wróciła do normy.

## ***Przywracanie ustawień fabrycznych***

Zresetowanie klawiatury do ustawień fabrycznych przywróci kod PIN klawiatury do 0000 i wyczyści całą pamięć parowania panelu.

### ***Reset do ustawień fabrycznych:***

Krok 1 Wyjmij baterie i zwolnij zabezpieczenie przed manipulacją.

Krok 2 Jeśli wybrano metodę „**Uzbrojenie/Dom z kodem PIN panelu sterowania**” naciśnij i przytrzymaj **3** klawisz podczas wkładania baterii z powrotem.

.Jeśli „**Uzbrojenie/Dom bez kodu PIN panelu sterowania**” naciśnij i przytrzymaj **4** klawisz podczas wkładania baterii z powrotem.

Krok 3 Kontynuuj przytrzymywanie **3** klawisza aż KP wyda 3 sygnały dźwiękowe, aby wskazać pomyślny reset.

Kontynuuj przytrzymywanie klawisza 4 aż KP wyda 4 sygnały dźwiękowe, aby wskazać pomyślny reset.

Krok 4 Zwolnij **3** lub klawisz 4, proces resetowania został zakończony.

* Po resecie kod PIN wraca do wartości fabrycznych, 0000. Zdalna klawiatura będzie wymagała nowego procesu parowania, aby zacząć działać.
* Za każdym razem, gdy klawiatura zostanie usunięta z panelu sterowania, powinna również zostać zresetowana do ustawień fabrycznych, aby wyczyścić pamięć panelu sterowania.

## ***Montaż zdalnej klawiatury***

Aby zamontować zdalną klawiaturę:

1. Usuń przednią osłonę.
2. Używając 2 otworów montażowych tylnej pokrywy jako szablonu, oznacz pozycje w najbardziej odpowiednim miejscu.
3. Włóż kołki rozporowe, jeśli montujesz na tynku lub powierzchni z cegły.
4. Przykręć zdalną klawiaturę do kołków rozporowych.
5. Załóż z powrotem przednią osłonę.
