# VESTA-464

DBRA 2 F1

## Desibelgjenkjenningsalarm (DBRA-2)

<figure><img src="https://3617683785-files.gitbook.io/~/files/v0/b/gitbook-x-prod.appspot.com/o/spaces%2FZJzpNocHhYVmD43GZobR%2Fuploads%2Fk4Qm4Z72IKJyGAcvqZEv%2Fimage.png?alt=media&#x26;token=b2d66889-c0ae-45ad-8ea0-05ec56812e95" alt=""><figcaption></figcaption></figure>

Desibelgjenkjenningsalarmen (DBRA-2) gjenkjenner forhåndsinnstilte lydnivåer i desibel og aktiverer en alarm. Den er ideell for bruk i hjem som ofte står tomme for å beskytte mot innbrudd eller uautorisert inntrenging.

## Deler Identifikasjon

<figure><img src="https://3617683785-files.gitbook.io/~/files/v0/b/gitbook-x-prod.appspot.com/o/spaces%2FZJzpNocHhYVmD43GZobR%2Fuploads%2FcwCXjTdNl1RBHNh5Wdfw%2Fimage.png?alt=media&#x26;token=904fbb75-c36b-4630-a032-730812202bfe" alt=""><figcaption></figcaption></figure>

***

### 1. Testknapp (med rød bakgrunnsbelysning)

* Trykk én gang for å aktivere en alarm.
* Hold inne i 3 sekunder for å sende en innlæringskode.
* Hold inne i 8 sekunder for å sende en avbestillingskode til panelet.
* Rød bakgrunnsbelysning vil blinke når et signal sendes til kontrollpanelet.
* Den røde bakgrunnsbelysningen blinker 3 ganger når en test-/innlæringskode sendes.

### 2. LED-indikator (Grønn/Rød)

* Grønn LED PÅ: Når ekstern strømkilde er tilkoblet.
* Grønn LED AV: Når ekstern strømkilde er fjernet.
* Rød LED blinker tre ganger: Lavt batterinivå oppdaget ved påslagning.
* Rød LED blinker en gang hvert 5. sekund: Lavt batterinivå oppdaget under drift.

### 3. Mikrofon (for desibelgjenkjenning)

### 4. Batterirom

### 5. DIP-bryteroppsett

### 6. Nøkkelhull

### 7. DC-inngang (med låsefunksjon)

Plugg inn en DC 5V strømadapter og drei den 90 grader med klokken til låseposisjon. For å fjerne adapteren, drei den 90 grader mot klokken til opprinnelig åpen posisjon og fjern den deretter.

***

## Strømforsyning

* DBRA-2 kan drives ved å koble til en 5V DC strømkilde eller to C‑batterier.
* Når DBRA-2 er koblet til en 5V DC strømkilde, vil den grønne LED-en lyse. Når DC-strømforsyningen fjernes, vil DBRA-2 bytte til batteridrift (hvis batterier allerede er installert og ikke utladet) og fortsette å fungere; den grønne LED-en slås av.
* Når den drives av C‑batterier, vil DBRA-2 sende eventuell oppdaget lavt batteristatus sammen med vanlige statussignaler til kontrollpanelet for visning.
* Når du bytter batterier, fjern bakdekselet ved å skru ut fikseringsskruen, og før deretter en flat skrutrekker inn for å løfte av bakdekselet. Fjern de gamle batteriene, og trykk deretter på hjelpknappen to ganger for å fullstendig tømme gjenværende strøm før du setter inn nye batterier.

***

## Komme i gang – Innlæring til panelet

{% stepper %}
{% step %}

### Trinn&#x20;

Koble DBRA-2 til strømkilde, eller sett inn batteriene for å slå den på.
{% endstep %}

{% step %}

### Trinn

Sett kontrollpanelet i innlæringsmodus (henvis til kontrollpanelets brukerveiledning).
{% endstep %}

{% step %}

### Trinn

Hold inne hjelpknappen på enheten i 3 sekunder og slipp den når den røde bakgrunnsbelysningen lyser for å sende en innlæringskode til panelet.

* Hvis knappen ikke slippes og holdes inne i 8 sekunder, vil enheten sende en avbestillingskode i stedet og den røde bakgrunnsbelysningen vil blinke raskt 6 ganger.
  {% endstep %}

{% step %}

### Trinn

Når enhetens røde bakgrunnsbelysning er på (i opptil 60 sekunder), trykk “**Legg til**” på panelets nettside for å registrere enheten. Når den mottar en bekreftelse fra panelet, vil den slå av den røde bakgrunnsbelysningen og pipe to ganger for å indikere vellykket innlæring.

* Hvis panelet ikke mottar innlæringskoden, vil ett trykk på hjelpknappen i løpet av de 60 sekundene sende innlæringskoden på nytt, og 60‑sekunders-timeren vil bli tilbakestilt.
* Hvis enheten ikke legges til innen 60 sekunder, vennligst gjenta trinn 3 for å prøve igjen.
  {% endstep %}
  {% endstepper %}

***

## Tilsynssignal

* DBRA-2 vil automatisk sende tilsynssignaler hver 15. til 18. minutt.
* Hvis kontrollpanelet ikke har mottatt tilsynssignalet i en forhåndsinnstilt tidsperiode, vil det indikere at enheten er utenfor signaldekning eller ute av drift.

***

## Følsomhet og lydduration

* Desibelgjenkjenningsfunksjonen har åtte følsomhetsnivåer for lydtrykk: **65 dB (1), 70 dB (2), 75 dB (3), 80 dB (4), 85 dB (5), 90 dB (6), 95 dB (7), 97,5 dB (8)**. (1) er mest følsom, mens (8) er minst.
* En alarm aktiveres når lyden når det forhåndsinnstilte lydtrykknivået (dB SPL) og vedvarer i den konfigurerte varigheten **(2 alternativer: Lang: 2 sekunder, Kort: 100 millisekunder)**.
* Følsomhetsnivået kan settes ved hjelp av DIP‑bryterne 1, 2 og 3, mens DIP‑bryter 4 brukes til å sette lyddurasjonen. Se **Dip-bryterinnstillinger** nedenfor for mer informasjon.
* Alternativt kan brukere konfigurere følsomhetsnivå og lyddurasjon via panelets nettside, Home Portal‑serveren eller SmartHomeSec‑appen. Se **Fjernkonfigurasjon** nedenfor for detaljer.
* Den nyeste konfigurasjonen trer i kraft, enten den er satt via DIP‑brytere, appen, serveren eller panelets nettside.

***

## Dip-bryterinnstillinger

Fjern bakdekselet ved å skru ut fikseringsskruen, og før deretter en flat skrutrekker inn for å løfte av bakdekselet.

* Basert på dine behov, still sensitivitetssvitsjen som vist i tabellen for Dip‑bryterposisjon.

<figure><img src="https://3617683785-files.gitbook.io/~/files/v0/b/gitbook-x-prod.appspot.com/o/spaces%2FZJzpNocHhYVmD43GZobR%2Fuploads%2FYuazuVTpzub38C9CvKOB%2Fimage.png?alt=media&#x26;token=56479a59-ac93-43cf-88c7-b1ca93cb4aec" alt=""><figcaption></figcaption></figure>

* Vennligst bruk et skarpt verktøy for å justere DIP‑bryterposisjonene for å sette følsomhetsnivå og varighet for lydgjenkjenning.

<figure><img src="https://3617683785-files.gitbook.io/~/files/v0/b/gitbook-x-prod.appspot.com/o/spaces%2FZJzpNocHhYVmD43GZobR%2Fuploads%2FwW7Z2V8FoR0fMfLh23nH%2Fimage.png?alt=media&#x26;token=3a4a8181-e682-4e17-85ee-f2138b0be67d" alt=""><figcaption></figcaption></figure>

***

## Fjernkonfigurasjon

Fjernkonfigurasjon inkluderer justeringer via panelets nettside, Home Portal‑serveren og SmartHomeSec‑appen.

**Panelets nettside**

* På panelets nettside, klikk “DBRA Setting” i DBRA‑oppføringen.
* Tilgjengelige funksjoner:  \
   Konfigurasjon: viser gjeldende følsomhets- og lyddurasjonsinnstillinger.  \
   Kommando – Forespør konfigurasjon: forespør gjeldende innstillinger.  \
   Kommando – Sett konfigurasjon: bruker nye innstillinger.

<figure><img src="https://3617683785-files.gitbook.io/~/files/v0/b/gitbook-x-prod.appspot.com/o/spaces%2FZJzpNocHhYVmD43GZobR%2Fuploads%2FEhl2Y0lHKKjqOWEyYkig%2Fimage.png?alt=media&#x26;token=4ac2527f-1203-4fd6-9a2d-1112717a3205" alt=""><figcaption></figcaption></figure>

* Konfigurasjonskommandoen bruker fire numeriske sifre i formatet “XXYY”, hvor XX setter følsomhetsnivået, og YY setter lyddurasjonen.

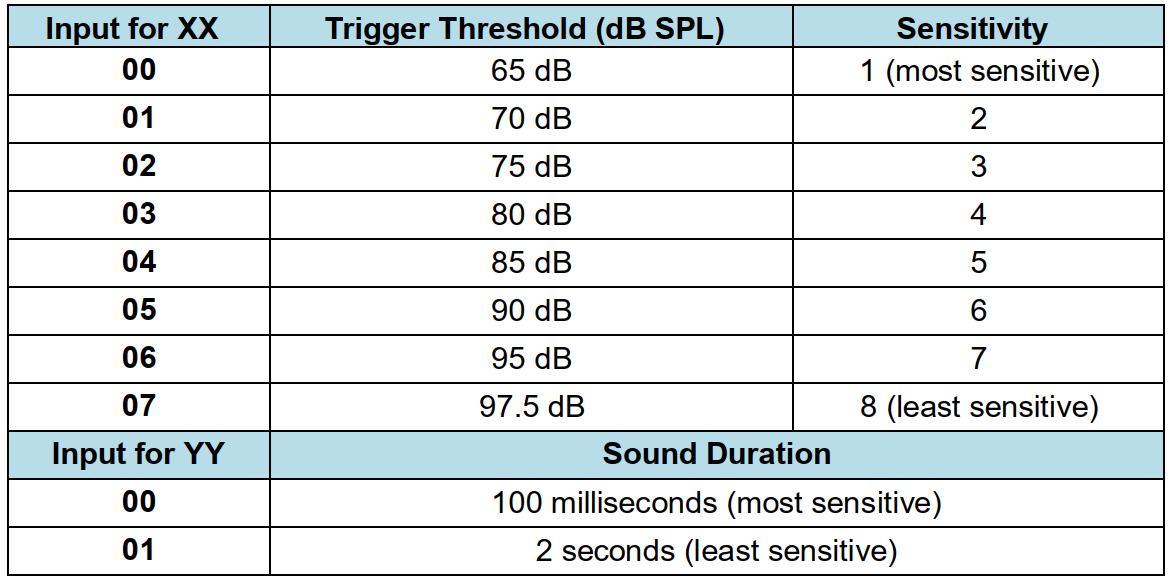

* Nedenfor er inndataverdien for hver innstilling:

<figure><img src="https://3617683785-files.gitbook.io/~/files/v0/b/gitbook-x-prod.appspot.com/o/spaces%2FZJzpNocHhYVmD43GZobR%2Fuploads%2F72WLF6GUo0tiwgK2Vfcp%2Fimage.png?alt=media&#x26;token=68e8e085-7159-44e1-b193-453ec8138d77" alt=""><figcaption></figcaption></figure>

* Eksempel: Å angi 0300 setter enheten til å utløse alarm når et lydnivå på 80 dB oppdages og vedvarer i 100 millisekunder.

**Home Portal-server**

* Velg ønsket følsomhetsnivå og tidsvarighet; klikk “Send” for å bekrefte og bruke de nye innstillingene.

<figure><img src="https://3617683785-files.gitbook.io/~/files/v0/b/gitbook-x-prod.appspot.com/o/spaces%2FZJzpNocHhYVmD43GZobR%2Fuploads%2Frkq1gPeiiG9rfkdfregc%2Fimage.png?alt=media&#x26;token=c639605c-4414-4253-93ae-0a385ed6b434" alt=""><figcaption></figcaption></figure>

## Gå-test

Etter at DBRA-2 er vellykket innlært, sett kontrollpanelet i walk test‑modus, og trykk deretter på knappen på DBRA-2 for å bekrefte at dette stedet er innenfor signaldekningen til kontrollpanelet. Henvis til kontrollpanelets manual for å fullføre walk test.

***

## Drift

* Når det forhåndsinnstilte desibelnivået er nådd og lyden vedvarer i den konfigurerte varigheten, vil DBRA-2 utløse en alarm og blinke med sin røde bakgrunnsbelysning.
* Et trykk på testknappen vil manuelt utløse en alarm.

***

## Installasjonsretningslinjer

* For å sikre nøyaktig desibelgjenkjenning, unngå å installere DBRA-2 i et stort eller støyende rom.
* Det ideelle miljøet for desibelgjenkjenning er stillhet eller delvis stillhet.
* Desibelgjenkjenningsfunksjonen har åtte følsomhetsnivåer. Du kan teste dem og velge nivået som passer best for monteringsstedet ditt.

***

## Installasjon

Etter at du har gjennomført walk test for å bekrefte at DBRA-2 er innenfor signaldekning til kontrollpanelet, og følsomhets- og lyddurasjonsinnstillingene er bekreftet å være passende, kan du fortsette med installasjonen. Det finnes to måter å installere DBRA-2 på: veggmontering og overflateplassering.

### Veggfeste

Sørg for at DBRA-2 monteres omtrent i brysthøyde (rundt 130 cm–150 cm over gulvet) der knappen lett kan nås og betjenes.

{% stepper %}
{% step %}

### Trinn

Bor et hull i veggen og sett inn den medfølgende plugg. Skru skruen inn i pluggen, og la den ikke‑gjengede delen være eksponert for å henge enheten.
{% endstep %}

{% step %}

### Trinn

Krok enheten over den eksponerte ikke‑gjengede delen av skruen. Press deretter forsiktig og bestemt nedover for å sikre den på plass.
{% endstep %}
{% endstepper %}

<figure><img src="https://3617683785-files.gitbook.io/~/files/v0/b/gitbook-x-prod.appspot.com/o/spaces%2FZJzpNocHhYVmD43GZobR%2Fuploads%2FZPluLn2OwRb8jrbKUjFG%2Fimage.png?alt=media&#x26;token=93d116be-99b8-4ea6-9fda-f9c3b68647a6" alt=""><figcaption></figcaption></figure>

### Overflateplassering

DBRA-2 leveres med en antiskli‑pute på baksiden. Enheten kan også plasseres på en flat overflate uten å være installert på et fast sted.

<figure><img src="https://3617683785-files.gitbook.io/~/files/v0/b/gitbook-x-prod.appspot.com/o/spaces%2FZJzpNocHhYVmD43GZobR%2Fuploads%2Fw9My8MwzU8UIORY4bjRG%2Fimage.png?alt=media&#x26;token=948dad88-0f95-4bb2-b812-c733b75f897b" alt=""><figcaption></figcaption></figure>
