# VESTA-460

VST 897EX

## Utendørs PIR bevegelsessensor-kamera&#x20;

<figure><img src="https://3617683785-files.gitbook.io/~/files/v0/b/gitbook-x-prod.appspot.com/o/spaces%2FZJzpNocHhYVmD43GZobR%2Fuploads%2FbTopNB8zzqthkxVEHkkB%2Fimage.png?alt=media&#x26;token=126179c1-c79d-4a54-8eda-c0457e5db3c2" alt="" width="375"><figcaption></figcaption></figure>

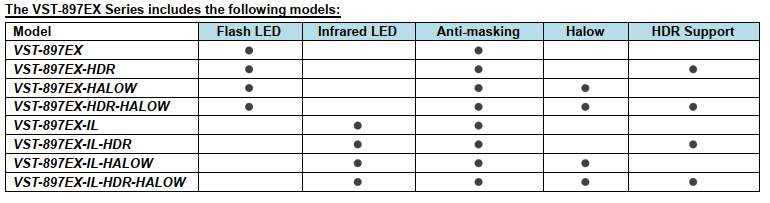

VST-897EX-serien er et avansert utendørs passivt infrarødt (PIR) bevegelsessensor-kamera, designet for å forbedre sikkerheten med høyoppløst bildetransmisjon (opptil 1280 × 720 piksler) ved bevegelsesdeteksjon. Utstyrt med Sub-GHz Wi‑Fi og en SF1 backup-modul, sikrer HALOW-modellen rask behandling for raskere visuell alarminsjekk. Bygget for å tåle utendørs forhold har VST-897EX nattbelysning, UV-bestandig hus og IPX5 vanntetthet, noe som gjør den egnet for områder som bakgårder, porter og utendørskorridorer. HDR-modellen legger til hvitbalanse med HDR-støtte for klarere bilder i scener med høy kontrast. Med en typisk deteksjonsrekkevidde på 10 meter når den er montert 2,3 meter over bakken, tilbyr enheten kjæledyrsimmu­nitet for kjæledyr opptil 25 kilogram. Kameraet har anti-masking-detektorer — en avansert anti-masking-funksjon som kan oppdage forsøk på å tildekke linsen ved bruk av gjenstander eller belegg innen 20 cm. Infrarød teknologi forbedrer ytterligere anti-masking gjennom over-linsedeteksjon.

<figure><img src="https://3617683785-files.gitbook.io/~/files/v0/b/gitbook-x-prod.appspot.com/o/spaces%2FZJzpNocHhYVmD43GZobR%2Fuploads%2FfB4aVEYLCdj0HFKWRURd%2Fimage.png?alt=media&#x26;token=a385ebb1-026a-43db-9d28-f2bc1d2c8d99" alt=""><figcaption></figcaption></figure>

## Identifisere delene

<figure><img src="https://content.gitbook.com/content/ZJzpNocHhYVmD43GZobR/blobs/Zxo1jOxjOg2jusfogOBj/Unknown%20image" alt=""><figcaption></figcaption></figure>

1. **Blits LED / Infrarød LED**

&#x20;    Blits LED eller infrarød LED gir tilstrekkelig lys for bildeopptak under lave lysforhold.

2. **IR-sensor**
3. **LED-indikator (rød)**

&#x20;     For indikasjon av systemstatus

4. **LED-indikator (grønn)** **(kun for HaLow-modeller)**

&#x20;      \- Lyser når den søker etter HaLow-støttet kontrollpanel

&#x20;      \- Blinker raskt ved datatransmisjon via Wi‑Fi

5. **PIR-kameralinse**
6. **Test & Lær-knapp**

&#x20;      \- Trykk på knappen i 3 sekunder for å sende en læringskode, og slipp knappen når den røde LED-en lyser.

&#x20;      \- Trykk på knappen én gang for å gå inn i testmodus i 10 minutter.

&#x20;      \- Trykk på knappen én gang for å sende en læringskode til repeater/router.

7. **Krokhull**
8. **Batterirom**
9. **DIP-bryterblokk**

&#x20;     Det er 8 DIP-brytere for å stille inn forskjellige funksjoner.

10. **Sabotasje-bryter**
11. **Stabilisatorskrue**
12. **Kroker**
13. **Hjørnemonteringshull**
14. **Flatemonteringshull**

## LED-indikator

Når aktivert vil LED-indikatoren lyse i følgende situasjoner:

* Når sabotasje-bryteren utløses vil LED-en blinke for å indikere at den sender “**Sabotasje**” signal.
* Når PIR-kameraet er i feilsituasjoner (sabotasje åpen eller vedvarende lavt batterinivå), vil LED-en blinke hver gang det overfører en oppdaget bevegelse.
* I testmodus vil LED-en lyse når bevegelse oppdages.

LED-en vil ikke blinke hvis PIR-kameraets sabotasjebryter og batteri er normale og det ikke er i testmodus. LED-en vil blinke to ganger raskt ved mottatt bekreftelse fra panelet.

{% hint style="warning" %}
Merk: LED-indikatorens innstilling kan justeres ved hjelp av DIP-bryter 2.
{% endhint %}

## Bildeopptak

Når alarmsystemet er aktivert vil PIR-kameraet ta alarmbilder i oppløsning 1280 × 720 piksler, 640 × 480 eller 320 × 240 piksler (programmerbart fra kontrollpanelet) ved bevegelsesdeteksjon. Du kan også manuelt be PIR-kameraet om å ta et bilde via kontrollpanelet. De innfangede bildene vil bli overført til kontrollpanelet for visuell alarminsjekk.

{% hint style="warning" %}
Merk: Hvis PIR-kameraet er installert et sted hvor kameraets synsfelt har et komplekst miljø med intens lys eller mange farger, vil de innfangede bildene ha stor filstørrelse, noe som kan føre til trunkering når bildene overføres til kontrollpanelet.
{% endhint %}

## Tilsynssignal

* PIR-kameraet sender automatisk tilsynssignaler til panelet med tilfeldige intervaller på 15 til 18 minutter.
* Hvis kontrollpanelet ikke mottar signal fra enheten i løpet av angitt periode, vil det indikere at enheten har et uteblitt signalproblem.

## Oppvarmingstid

PIR-kameraet varmer opp i 60 sekunder etter påslåing. I løpet av den 60 sekunders oppvarmingsperioden vil PIR-kameraet ikke aktiveres.

## Testmodus

* PIR-kameraet kan settes i testmodus i 10 minutter ved å trykke på testknappen én gang.

(LED-indikatoren vil begynne å blinke sakte hvis Deaktiveringsrespons er satt til Ingen respons.)

* I testmodus er hviletimeren og bildeopptaksfunksjonene deaktivert. LED-indikatoren vil lyse når bevegelse oppdages.
* Sørg for at LED-indikatoren (DIP-bryter 2) er PÅ og Dobbelt bank-funksjonen (DIP-bryter 7) er AV før du utfører deteksjonsrekkeviddetester i testmodus.

## Dobbelt bank-funksjon

PIR-kameraet har en dobbelt bank-funksjon. Hvis funksjonen er aktivert, vil PIR-kameraet utløse alarm kun hvis to bevegelser oppdages innen 10 sekunder. Når deaktivert vil PIR-kameraet utløse alarm ved første oppdagede bevegelse.

## Sabotasjevern

PIR-kameraet er beskyttet av en intern sabotasjebryter som trykkes inn når PIR-kameraet henges på monteringsbraketten. Når PIR-kameraet fjernes fra braketten, vil sabotasjebryteren aktiveres og PIR-kameraet sender et sabotasje åpen-signal til kontrollpanelet for å rapportere tilstanden.

## Hviletimer

* PIR-kameraet har en “**hviletid**” på omtrent ett minutt for å spare strøm. Etter å ha sendt ved en oppdaget bevegelse vil det ikke sende igjen i 1 minutt.
* Kontinuerlig bevegelse foran PIR-kameraet vil derfor ikke tømme batteriet.

## DIP-bryterposisjonstabell

Tabellen nedenfor beskriver funksjonen til hver DIP-bryter. Hver bryter har to posisjoner: **PÅ** (øverste posisjon) og **AV**

(nederste posisjon).

<figure><img src="https://3617683785-files.gitbook.io/~/files/v0/b/gitbook-x-prod.appspot.com/o/spaces%2FZJzpNocHhYVmD43GZobR%2Fuploads%2FBLLNLWgU3H6zR7FpuotW%2Fimage.png?alt=media&#x26;token=c343221f-1caa-434f-80d0-c79cb9145fe3" alt=""><figcaption></figcaption></figure>

* Etter å ha endret DIP-bryterinnstillingene, slå av og på PIR-kameraet for å aktivere endringene.
* Juster DIP-bryterne i henhold til installasjonsstedet for PIR-kameraet for optimal ytelse. Feil innstillinger kan hemme ytelsen og forårsake falske alarmer eller manglende bevegelsesdeteksjon.

## Fjernkonfigurasjon

* PIR bevegelsessensor-kameraet støtter fjerninnstilling av dobbelt bank-funksjonen.
* Når PIR-kameraet slås på, bestemmes dobbelt bank-funksjonen av DIP-bryter 7-innstillingen. Brukere kan enten justere DIP-bryteren eller fjernprogrammere funksjonen fra kontrollpanelets nettside eller Home Portal-serveren. Fjerninnstilling vil overstyre DIP-bryterinnstillingen.

### Kontrollpanelets nettside

1. På panelets lokale nettside, gå til rediger enhet-siden; angi IR-konfigurasjonsverdien i seksjonen Sensorinnstilling. Klikk **OK** for å bekrefte.

Vennligst se tabellen nedenfor for konfigurasjonsdetaljer. For eksempel, for å aktivere dobbelt bank-funksjonen, angi 80.

<table data-header-hidden><thead><tr><th width="193"></th><th width="180"></th></tr></thead><tbody><tr><td><strong>IR-konfigurasjon</strong></td><td><strong>Dobbelt bank</strong></td></tr><tr><td>00</td><td>Nei</td></tr><tr><td>80</td><td>Ja</td></tr></tbody></table>

2. Trykk på testknappen på PIR-kameraet for å sende et signal til panelet; den nye innstillingen vil bli brukt umiddelbart. Hvis knappen ikke trykkes, vil ny innstilling bli brukt ved neste signaloverføring, f.eks. tilsynssignal eller IR-utløst signal.

### Home Portal-server

1. På Home Portal-serveren, gå til enhetsinnstillingssiden, klikk på VST-897EX-enhetsraden og velg “Fjernkonfigurasjon.”
2. Velg å aktivere eller deaktivere Dobbelt bank-funksjonen fra nedtrekksmenyen, og klikk deretter **Send inn**.
3. Trykk på testknappen på PIR-kameraet for å sende et signal til panelet; den nye innstillingen vil bli brukt umiddelbart. Hvis knappen ikke trykkes, vil ny innstilling bli brukt ved neste signaloverføring, f.eks. tilsynssignal eller IR-utløst signal.

## Anti-masking

* PIR-kameraet har to maskeringssensorer som kan oppdage ethvert forsøk på tildekking (blokkering) av en inntrenger.
* Når en maskeringshendelse oppdages og varer i 3 minutter, vil PIR-kameraet sende et maskeringsalarmsignal til kontrollpanelet for å rapportere tilstanden.
* Etter at maskering/blokkering er fjernet i 3 minutter, vil PIR-kameraet sende et gjenopprettelsessignal til panelet.

## ***Fjernoppdatering***

* VST-897EX-seriens PIR-kamera støtter fjernoppdatering av fastvare fra kontrollpanelet der det er aktuelt.

## Batteri

* PIR-kameraet bruker fire AA L91 litiumbatterier som strømkilde.
* PIR-kameraet rapporterer batterinivået til kontrollpanelet hver 24. time eller når nivået endres.
* PIR-kameraet har deteksjon for lav batterispenning. Når lavt batteri oppdages, vil et lavt batteri-signal bli sendt til kontrollpanelet sammen med vanlige signaloverføringer slik at panelet kan vise statusen tilsvarende.

  <figure><img src="https://content.gitbook.com/content/ZJzpNocHhYVmD43GZobR/blobs/gG7MHxEymJrZrZGYNe0Q/Unknown%20image" alt=""><figcaption></figcaption></figure>
* **For å bytte batteriene:**

**Trinn 1** Ta PIR-kameraet av monteringsbraketten.

**Trinn 2** Løsne festeskruen og åpne dekselet til batterirommet.

**Trinn 3** Fjern de gamle batteriene og trykk testknappen to ganger for å tømme gjenværende strøm helt.

**Trinn 4** Sett inn fire nye AA L91 litiumbatterier med korrekt polaritet.

**Trinn 5** Trykk på testknappen én gang. Et batteri-normal-signal vil bli sendt til kontrollpanelet.

**Trinn 6** Fest dekselet til batterirommet igjen.

**Trinn 7** Fest PIR-kameraet tilbake til monteringsbraketten.

## Komme i gang – Lære PIR-kameraet inn i kontrollpanelet

* Ta PIR-kameraet av monteringsbraketten og åpne dekselet til batterirommet.
* Sett inn fire AA L91 litiumbatterier i batterirommet, og sørg for korrekt polaritet.
* Sett kontrollpanelet i læringsmodus; se kontrollpanelets manual for detaljer.
* Hold testknappen i 3 sekunder til den røde LED-en lyser for å sende en læringskode. LED-en vil være på i 30 sekunder, noe som indikerer at PIR-kameraet er i læringsmodus.
  * For å lære inn i et batteridrevet panel, etter å ha holdt testknappen i 3 sekunder, trykk testknappen igjen i ett sekund.
  * Når du lærer inn i en repeater/router, trykk testknappen én gang (i stedet for å holde den i 3 sekunder) for å sende et læringssignal.
* Hvis kontrollpanelet mottar signalet fra PIR-kameraet, vil det vise informasjonen tilsvarende. Innen 30 sekunder mens LED-en er på, velg PIR-kameraet på kontrollpanelets nettside og klikk “**legg til**” for å inkludere det i panelet.
* Når PIR-kameraet mottar bekreftelse fra kontrollpanelet, vil LED-en blinke 6 ganger for å indikere vellykket innlæring.

{% hint style="info" %}
Merk:

* Hvis PIR-kameraet ikke mottar bekreftelse fra kontrollpanelet innen denne 30-sekundersperioden, vil LED-en slukke. Hold knappen i 3 sekunder igjen for å sende læringssignalet på nytt.
* Hvis PIR-kameraet allerede finnes i et kontrollpanelsystem, fjern det fra kontrollpanelet først før du lærer det inn i et annet kontrollpanel.
  {% endhint %}

#### **Gå-test**

* Etter at PIR-kameraet er lært inn, sett kontrollpanelet i gå-testmodus. Hold PIR-kameraet i ønsket posisjon, og trykk testknappen for å bekrefte at denne plasseringen er innenfor kontrollpanelets signalrekkevidde.

{% hint style="info" %}
Merk:

* **Gå-test** skal gjennomføres for å bekrefte korrekt funksjon og dekning av PIR-kameraet.
* Når du lærer PIR-kameraet inn i en repeater/router, trykk testknappen én gang (i stedet for å trykke og holde i 3 sekunder) for å sende et læringssignal.
  {% endhint %}

#### **Wi‑Fi gå-test&#x20;*****(For Wi‑Fi HaLow-modeller)***

* Når kontrollpanelet settes i gå-testmodus, vil trykk på testknappen også starte en Wi‑Fi gå-test. PIR-kameraets grønne LED vil lyse når det begynner å søke etter et HaLow-støttet kontrollpanel.

![](https://3617683785-files.gitbook.io/~/files/v0/b/gitbook-x-prod.appspot.com/o/spaces%2FZJzpNocHhYVmD43GZobR%2Fuploads%2Fy8fQy4OeZaX5MMGQ82Ii%2Fimage.png?alt=media\&token=8f02d894-0db9-4234-ae9f-0c7ae4c36861) Hvis en tilkobling opprettes, vil den grønne LED-en blinke raskt under datatransmisjon via Wi‑Fi, og meldingen “HALOW OK” vil vises på panelets nettside når datatransmisjonen er fullført.

![](https://3617683785-files.gitbook.io/~/files/v0/b/gitbook-x-prod.appspot.com/o/spaces%2FZJzpNocHhYVmD43GZobR%2Fuploads%2F5OtVLoSJuNvnRHvCUYZ0%2Fimage.png?alt=media\&token=9aea592b-523b-4c0c-a804-41b34304bd6e) Hvis tilkoblingen mislykkes, vil den grønne LED-en slukke.

![](https://content.gitbook.com/content/ZJzpNocHhYVmD43GZobR/blobs/HlNXtJGuPRwQnLXoYGNr/Unknown%20image)

* Fortsett med installasjonen når riktig kommunikasjon med panelet er bekreftet på det valgte stedet.

## Rediger PIR-kameraets operasjonsområde

1. Bruk panelets funksjon Rediger enhet for å endre PIR-kameraets områdesetting.
2. For enheter som kommuniserer direkte med panelet, er innstillingen fullført etter å ha klikket OK.

For enheter som bruker en repeater, trykk testknappen for å sende en læringskode etter å ha endret områdesettingen.

## Installasjon

#### Monteringsbrakett   &#x20;

* PIR-kameraet kan monteres enten på en flat overflate eller i et hjørne med festeskruene, veggpluggene og monteringsbraketten som følger med.
* Monteringsbraketten har to flatemonteringshull og fire hjørnemonteringshull, for å imøtekomme ulike monteringsbehov.
* For å montere PIR-kameraet med monteringsbraketten:
  1. Bruk monteringsbraketten som mal og bor 2 (for montering på flat overflate) eller 4 (for montering i hjørne) skruehull i veggen.
  2. Trykk inn pluggene og skru monteringsbraketten på veggen.
  3. Heng PIR-kameraet på monteringsbraketten, og **trykk det nedover**.

{% hint style="info" %}
Merk: Sørg for at sabotasjebryteren er helt trykket inn når du henger PIR-kameraet på braketten. **Flatemontering**
{% endhint %}

![Flatemontering](https://content.gitbook.com/content/ZJzpNocHhYVmD43GZobR/blobs/7hm7ovr7vuVgCoqqOeQX/Unknown%20image)

![Hjørnemontering](https://content.gitbook.com/content/ZJzpNocHhYVmD43GZobR/blobs/gAoSZuXx6acFI5krOU4m/Unknown%20image)

4. Bruk stabilisatorskrue på toppen av PIR-kameraet. Stabilisatorskruen har en idiotikkerettsmekanisme for korrekt installasjon.

![](https://content.gitbook.com/content/ZJzpNocHhYVmD43GZobR/blobs/FkQA7zQQzRGTydKIT2mh/Unknown%20image)

#### Roterende holder

* En valgfri roterende holder er tilgjengelig, som lar PIR-kameraet roteres horisontalt og vertikalt.
* Holderen gir 7 vinkelgraderinger for justering. For horisontal justering indikerer midtens kalibreringsmerke 0 grader. PIR-kameraet kan roteres opptil 15° til venstre eller høyre, med hver gradmarkering som representerer 5°. For vertikal justering kan PIR-kameraet tiltes nedover opptil 30°.

![](https://content.gitbook.com/content/ZJzpNocHhYVmD43GZobR/blobs/HRKbsniJwzQvysBqSE3y/Unknown%20image)

* For å justere vinkelen, løsne **horisontal justeringsskrue**eller **vertikal justeringsskrue** etter behov.

![](https://content.gitbook.com/content/ZJzpNocHhYVmD43GZobR/blobs/OU7cHKkpBRnVsH2dsiGc/Unknown%20image)

* For å montere den roterende holderen:
  1. Bruk de to skruehullene på holderen som mal og bor to hull i monteringsflaten.
  2. Sett inn veggpluggene, og fest deretter holderen på veggpluggene med de medfølgende **Torx-skruene**.
  3. Fest monteringsbraketten på den roterende holderen ved hjelp av de medfølgende **flathead-skruene**.
  4. Heng PIR-kameraet på monteringsbraketten, og trykk det nedover til det sitter på plass.
  5. Stram stabilisatorskruen på toppen av PIR-kameraet.
  6. Justér PIR-kameraet til ønsket vinkel, og trekk deretter til justeringsskruen(e) for å sikre posisjonen.

![](https://content.gitbook.com/content/ZJzpNocHhYVmD43GZobR/blobs/Aj5Lc9iaQztcnAE2ZF1N/Unknown%20image)

## Installationsanbefalinger

**Det anbefales å installere PIR-kameraet på følgende steder:**

* I en høyde på 2,3 meter (målt fra bunnen av kameraet) over bakken for best ytelse.
* I et hjørne for bredest mulig synsfelt.
* På et sted der en inntrenger normalt ville bevege seg på tvers av PIR-kameraets synsfelt.
* På en overflate eller i et hjørne hvor dyr er utilgjengelige.
* PIR-kameraet har en deteksjonsrekkevidde på 10 meter når det er montert 2,3 meter over bakken.

{% hint style="warning" %}
Merk:

* Juster monteringshøyden basert på det høyeste kjæledyret. Høyere hunder krever høyere installasjon.
* Når det er montert i 2,3 m høyde, har PIR-kameraet en blind sone på 1 m rett under seg. Montering høyere øker blindsonen; montering lavere reduserer den.
* Utfør alltid en deteksjonsrekkeviddetest når du endrer monteringshøyden.
  {% endhint %}

**VST-897EX deteksjonsrekkevidde**

![](https://content.gitbook.com/content/ZJzpNocHhYVmD43GZobR/blobs/dpF9rlP5J3xRAWkPf72a/Unknown%20image)

***

![Kjæledyrs vekt/høyde: 25 kg](https://content.gitbook.com/content/ZJzpNocHhYVmD43GZobR/blobs/K70bFlGifsMnCOr5grrx/Unknown%20image)

**Begrensninger:**

* Ikke eksponer PIR-kameraet helt for direkte sollys.
* Unngå store hindringer i deteksjonsområdet.
* Ikke vend mot varmekilder, som ildsteder og kjeler, eller installer over radiatorer.
* Forsøk aldri å demontere eller modifisere enheten.
* PIR-kameraet oppdager forskjeller mellom det bevegelige objektet og bakgrunnen. Det oppdager ikke stillestående objekter.&#x20;
* Installer PIR-kameraet stående rett opp. Ikke vipp det.

![](https://content.gitbook.com/content/ZJzpNocHhYVmD43GZobR/blobs/cCEqywVfVAGyt71BCtkM/Unknown%20image)

* Unngå å installere nær objekter som beveger seg i vinden, som trær eller hengende klær, da dette kan blokkere enhetens synsfelt eller forårsake falske alarmer.

![](https://content.gitbook.com/content/ZJzpNocHhYVmD43GZobR/blobs/eYH6Rl0zsvhbwqrctjpp/Unknown%20image)

* Fjern alle lysreflekterende overflater fra deteksjonsområdet, samt vanndammer.

![](https://content.gitbook.com/content/ZJzpNocHhYVmD43GZobR/blobs/Vn00BU7Fk9LucFyvW7zz/Unknown%20image)

* Unngå å rette kameraet mot inn- eller utblåsingsluftstrømmen fra utendørsenheter.

<figure><img src="https://content.gitbook.com/content/ZJzpNocHhYVmD43GZobR/blobs/TUcTwN1E0keH9P5TuFbl/Unknown%20image" alt=""><figcaption></figcaption></figure>
