VESTA-423

VST-897-IL-SF1-2W (litium)

PIR bevegelsessensor Kamera

Introduksjon

VST-897 er et passivt infrarødt (PIR) bevegelsessensor-kamera. Det kan sende trådløse signaler og fangede bilder (bildekvalitet opptil 1280 x 720 piksler) til kontrollpanelet ved bevegelsesdeteksjon.

PIR-kameraet er designet for å gi en typisk deteksjonsrekkevidde på 12 meter når det er montert 2,3–2,5 meter over bakken. Når funksjonen for dyreimmunitet er aktivert, vil bevegelsessensor-kameraet ikke oppdage kjæledyr opptil 25 kg når det er montert 2,3–2,5 meter over bakken.

VST-897 er designet med to maskeringssensorer. Anti-masking-funksjonen gjør det mulig å oppdage forsøk på å blinde enheten ved å plassere gjenstander i synsfeltet eller ved å dekke til eller male enheten.

Fjernkonfigurasjon støttes for PIR-kameraet. I tillegg til å justere jumperbryterne, kan brukere også aktivere/deaktivere kjæledyrimmunitet og justere følsomheten til PIR-kameraet fra kontrollpanelets nettside eller Home Portal Server.

PIR-kameraet består av et todelt design bestående av et deksel og en base. Dekselet inneholder all elektronikk og optikk, og basen gir et feste. Basen har utsparinger for montering på en flat overflate, eller et monteringsfeste følger med for hjørne- og flatemontering.

VST-897-serien inkluderer følgende modeller:

Modell	Blits-LED	Infrarød LED	Anti-masking
VST-897	●		●
VST-897-IL		●	●
VST-897L	●
VST-897L-IL		●

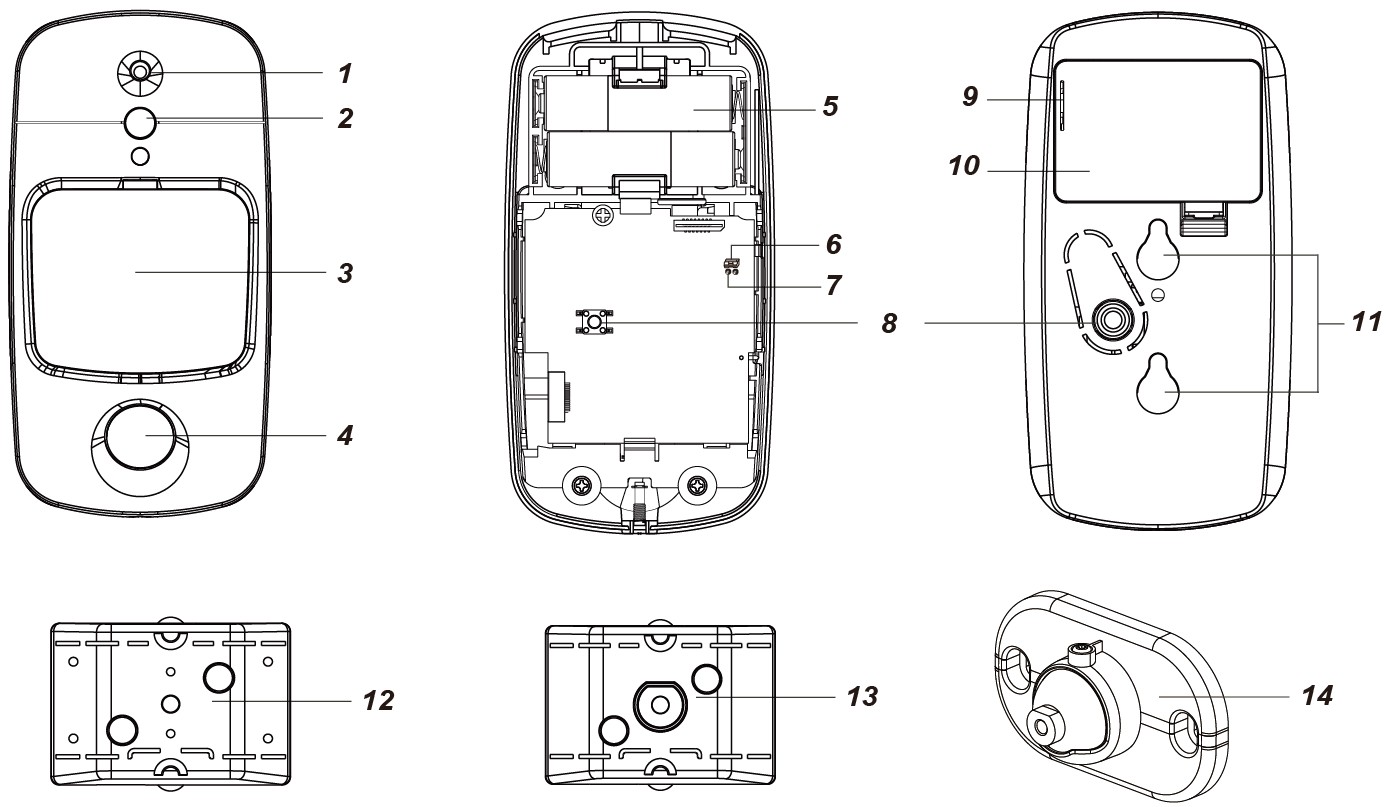

Deler Identifikasjon

1. Blits-LED / Infrarød LED

Blits-LED eller infrarød LED gir tilstrekkelig lys for bildeopptak under svak belysning.

1. Rød LED / Funksjonsknapp

Rød LED: (Vennligst se LED-indikator se nedenfor for detaljer)

Bruk av funksjonsknapp:

• Trykk og hold knappen i 3 sekunder for å sende en innlæringskode, slipp når den røde LED-lampen lyser.

• Trykk på knappen én gang for å gå inn i testmodus i 3 minutter.

• Trykk på knappen en gang for å sende en innlæringskode til repeater/ruter.

1. IR-sensor

2. PIR-kameraobjektiv

3. Batterirom

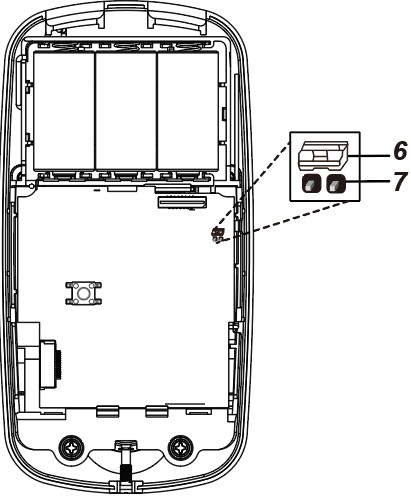

4. Jumperbryter for aktivering/deaktivering av kjæledyrsimmunitet (JP3)

Jumper på Jumperkoblingen er satt inn og kobler de to pinnene.

Jumper av Jumperkoblingen er fjernet eller “parkert” på én pinne.

Når satt til PÅ, er kjæledyrsimmunitet deaktivert (fabrikkstandard).

Når satt til AV, er kjæledyrsimmunitet aktivert.

1. Følsomhetsøkende hoppkontakt (JP4)

Når satt til PÅ, er PIRs deteksjonsfølsomhet høy.

Når den er satt til AV, er PIRs deteksjonsfølsomhet på normalt nivå (fabrikkstandard).

1. Tamperbryter

2. Batteriisolator

3. Batterirom-deksel

4. Opphengshull

5. Monteringsbrakett A

6. Monteringsbrakett B (for roterende holder)

7. Roterende holder (tilleggsutstyr, selges separat)

Funksjoner

LED-indikator

I normal drift vil ikke den røde LED-en lyse unntatt i følgende situasjoner:

• Når PIR-kameraet har lavt batteri, vil den røde LED-en blinke i 2 sekunder hver gang det sender en registrert bevegelse.

• Når dekselet åpnes og sabotasjebryteren blir utløst, vil den røde LED-en blinke i 2 sekunder for å indikere at den sender et “sabotasje”-signal.

• Når sabotasje-tilstanden vedvarer, vil den røde LED-en blinke i 2 sekunder hver gang den sender en registrert bevegelse.

• Når PIR-kameraet går inn i testmodus, vil den røde LED-en blinke i 1 sekund. Under testmodus vil den røde LED-en også blinke i 2 sekunder hver gang det registreres bevegelse.

• Når PIR-kameraet er i en 30 sekunders oppvarmingsperiode, vil den røde LED-en blinke sakte.

• Når PIR-kameraet sender fangede bilder under feiltilstander (lavt batteri, sabotasjebryter aktivert), vil den røde LED-en blinke kontinuerlig.

LED-en vil ikke blinke hvis PIR-kameraets sabotasjebryter og batterier er normale og enheten ikke er i testmodus,

Hvis LED-en blinker for å indikere signaloverføring, vil den blinke to ganger raskt ved mottatt bekreftelse fra panelet.

Bildeopptak

Når alarmsystemet er aktivert, vil PIR-kameraet ta 1, 3 eller 6 alarmbilder i oppløsning 1280 x 720 piksler, eller alarmbilder i oppløsning 640 x 360 eller 320 x 184 piksler (kan programmeres fra kontrollpanelet) ved bevegelsesdeteksjon. Du kan også manuelt be PIR-kameraet ta et bilde via kontrollpanelet. De fangede bildene overføres til kontrollpanelet for brukeren å se.

Merk:

Hvis ditt PIR-kamera er installert på et sted hvor kameraets synsfelt er et komplekst miljø med sterkt lys eller mange farger, vil bildene som fangstes ha stor filstørrelse, noe som kan føre til avkorting når bildene overføres til kontrollpanelet.

Oppvarmingsperiode

Når PIR-kameraet slås på, vil det varme opp i 30 sekunder. I løpet av 30-sekunders oppvarmingsperioden vil PIR-kameraet ikke aktiveres.

Søvn-timer

PIR-kameraet har en “sovetid” på omtrent 1 minutt for å spare strøm. Etter å ha sendt et signal for en registrert bevegelse, vil PIR-kameraet ikke sende på nytt i 1 minutt.

Kontinuerlig bevegelse foran PIR-kameraet vil dermed ikke tømme batteriene.

Batteri

PIR-kameraet bruker tre 3V CR123-litiumbatterier koblet i serie som strømforsyning.

PIR-kameraet har funksjon for lavt batterinivå. Når batterispenningen er lav, vil PIR-kameraet sende et lavt batterisignal til kontrollpanelet. Hvis bevegelse oppdages under lavt batterinivå, vil den røde LED-en blinke i 2 sekunder.

Når du skifter batterier, trykk på sabotasjebryteren eller funksjonsknappen to ganger etter å ha fjernet de gamle batteriene for å tømme gjenværende strøm helt før du setter inn nye.

Tamperbeskyttelse

PIR-kameraet er beskyttet av en sabotasjebryter som trykkes inn når PIR-kameraet er riktig installert. Når PIR-kameraet fjernes fra monteringsflaten eller dekselet åpnes, vil sabotasjebryteren aktiveres og PIR-kameraet vil sende et sabotasje-åpent-signal til systemets kontrollpanel for å varsle brukeren. Hvis bevegelse registreres mens sabotasjebryteren er åpen, vil den røde LED-en blinke i 2 sekunder.

Overvåkning

PIR-kameraet utfører jevnlig en selvtest ved å sende et overvåkningssignal hvert 15. til 18. minutt.

Testmodus

• Testmodus lar deg sjekke PIR-kameraets deteksjonsrekkevidde (ikke opptaksdekning).

• Trykk på funksjonsknappen en gang for å gå inn i testmodus i 3 minutter; den røde LED-en vil blinke i 1 sekund.

• Under testmodus er søvntimer deaktivert. Du kan utløse PIR-kameraet for å sjekke IR-deteksjonsrekkevidden. Hver gang PIR-kameraet utløses, vil den røde LED-en blinke i 2 sekunder.

Læring

• Slå på PIR-kameraet ved å fjerne batteriisolatoren.

• Sett kontrollpanelet i innlæringsmodus; se kontrollpanelets håndbok for detaljer.

• Trykk og hold funksjonsknappen i 3 sekunder, slipp knappen når den røde LED-en lyser. (For å lære inn i et batteridrevet panel, etter å ha trykket og holdt funksjonsknappen i 3 sekunder, trykk funksjonsknappen igjen i ett sekund.)

• Den røde LED-en vil lyse i 25 sekunder i innlæringsmodus; legg til PIR-kameraet i kontrollpanelet i denne perioden (se kontrollpanelet for å fullføre innlæringsprosessen). Hvis PIR lykkes med å bli lagt til i kontrollpanelet, vil den røde LED-en blinke 6 ganger for å indikere dette. Hvis PIR ikke blir lagt til innen 25 sekunder, vennligst gjenta innlæringsprosessen.

Merk:

• Hvis PIR-kameraet allerede eksisterer i et kontrollpanelsystem, må du først fjerne PIR-kameraet fra kontrollpanelet før du kan lære det inn i et annet kontrollpanel.

• Når du lærer PIR-kameraet inn i en repeater/ruter, trykk funksjonsknappen en gang (i stedet for å trykke og holde i 3 sekunder) for å sende en innlæringskode

Gå-test

• Etter at PIR-kameraet er innlært, sett kontrollpanelet i “Gå-test” modus, hold PIR-kameraet på ønsket sted, og trykk funksjonsknappen for å bekrefte at denne plasseringen er innenfor kontrollpanelets signalrekkevidde; se kontrollpanelets håndbok for å fullføre gå-testen.

• Når du er fornøyd med at PIR-kameraet fungerer på valgt sted, kan du gå videre til montering.

Rediger PIR-kameraets operasjonsområde

1. Bruk funksjonen “Rediger enhet” på panelets nettside for å endre områdinnstillingen.

2. For enheten som kommuniserer direkte med panelet, fullføres innstillingen etter å ha klikket OK.

For enheten som bruker en repeater, trykk funksjonsknappen for å sende en innlæringskode etter å ha endret områdinnstillingen.

Funksjon for kjæledyrsimmunitet

PIR-kameraet støtter funksjonen for dyreimmunitet og vil ikke oppdage kjæledyr opptil 25 kg for å minimere falske alarmer.

Funksjonen for dyreimmunitet kan aktiveres/deaktiveres ved å stille hoppkontakten (JP3). Når hoppkontakten (JP3) er satt til PÅ, er dyreimmunitet deaktivert (fabrikkstandard). Når JP3 er satt til AV, er dyreimmunitet aktivert. Dyreimmunitetsfunksjonen kan også justeres eksternt som beskrevet i Fjerninnstilling seksjonen nedenfor.

Funksjon for økt følsomhet

Du kan bruke følsomhetsøkeren (jumper) for å øke PIRs deteksjonsfølsomhet. For å øke følsomheten, sett hoppkontakten (JP4) til PÅ. For å beholde normal deteksjonsfølsomhet, sett JP4 til AV (fabrikkstandard). Funksjonen for følsomhetsøkning kan også justeres eksternt som beskrevet i Fjerninnstilling seksjon.

Fjerninnstilling

• PIR-kameraet støtter fjerninnstilling av kjæledyrimmunitet og følsomhet.

• Når PIR-kameraet er slått på, bestemmes dyreimmunitetsfunksjonen og følsomheten av JP3 og

JP4-innstillinger. Brukere kan enten justere hoppkontaktinnstillingene eller endre dyreimmunitets- og følsomhetsinnstillingene eksternt fra kontrollpanelet. Fjerninnstilling vil overskrive hoppkontaktinnstillingene.

Kontrollpanelets nettside:

1. På panelets lokale nettside, gå til enhetens redigeringsside ved å klikke “Rediger” på IR-oppføringen.

2. Trykk på testknappen en gang, og deretter vises delen Sensorinnstilling. Tast inn verdien for ønsket innstilling og klikk OK for å bekrefte. Se tabellen nedenfor for konfigurasjonsdetaljer. For eksempel, hvis du vil aktivere dyreimmunitet og sette følsomhetsnivået til “normal”, kan du taste inn 03.

IR-konfigurasjon	Kjæledyrsimmunitet	Følsomhet
00	Nei	Høy
01	Nei	Normal
02	Ja	Høy
03	Ja	Normal

1. Trykk funksjonsknappen en gang på PIR-kameraet for å sende et signal til kontrollpanelet; nye innstillinger vil bli brukt umiddelbart. Hvis knappen ikke trykkes, vil nye innstillinger bli brukt ved neste signaloverføring, f.eks. ved overføring av overvåkingssignal eller IR-utløsersignal.

Home Portal Server:

1. På Home Portal Server, gå til siden for enhetsinnstillinger, klikk på VST-897-enhetsraden og velg “Fjernkonfigurasjon.”

2. Velg ønsket innstilling for dyreimmunitet (Aktiver/deaktiver), følsomhet (Høy/Normal) og søvnemodus (Normal/Optimalisert) fra rullegardinlistene, klikk “Send” for å bekrefte innstillingen.

3. Trykk funksjonsknappen en gang på PIR-kameraet for å sende et signal til kontrollpanelet; nye innstillinger vil bli brukt umiddelbart. Hvis knappen ikke trykkes, vil nye innstillinger bli brukt ved neste signaloverføring, f.eks. ved overføring av overvåkingssignal eller IR-utløsersignal.

Maskeringsdeteksjon

• PIR-kameraet er utstyrt med maskeringssensorer for å oppdage eventuelle maskeringsforsøk (blokkering) fra en inntrenger hvert minutt.

• Når en maskeringshendelse oppdages, og maskeringsforholdet varer i 3 minutter, vil PIR-kameraet sende et maskeringsalarm-signal til kontrollpanelet for å varsle brukeren om maskeringen.

• Etter at maskering/blokkering er fjernet i 3 minutter, vil PIR-kameraet sende et gjenopprettelsessignal til panelet.

Installasjon

Installasjonsveiledning

• PIR-kameraet er designet for å monteres enten på en flat overflate eller i et hjørne.

• Basen har utsparinger der plasten er tynnere, for flate-/overflatemontasje. Et monteringsfeste kan brukes både for hjørnefeste og for flatefeste.

• For å forhindre falske maskeringshendelser, forsikre deg om at det er minst 20 centimeter klaring over enheten til taket og under enheten til enhver gjenstand.

• Deteksjonsrekkevidden er opptil 12 meter når den er montert i en høyde på 2,3–2,5 meter over bakken.

• Når dyreimmunitetsfunksjonen er aktivert, vil den ikke oppdage kjæledyr opptil 25 kg når den er montert i en høyde på 2,3–2,5 meter over bakken. Om nødvendig kan du justere høyden på PIR-kameraet i henhold til størrelsen på kjæledyret for optimal dyreimmunytelse. Høyere monteringssted gir større dyreimmun sone, men øker også blindsonen under PIR-kameraet.

• Når PIR-kameraet er montert med roterende brakett, vil det ikke ha det vanlige deteksjonsområdet (som i diagrammet nedenfor), eller den typiske dyreimmune rekkevidden.

Det anbefales å installere PIR-kameraet på følgende steder:

• Unngå posisjoner hvor kjæledyr kan komme inn i deteksjonsområdet ved å klatre på møbler, trapper eller andre gjenstander.

• På et sted slik at en inntrenger normalt ville bevege seg på tvers av PIRs synsfelt.  I en høyde mellom 2,3 og 2,5 meter over bakken for best ytelse.

• I et hjørne for å gi det bredeste synet.

• På et sted hvor synsfeltet ikke blir blokkert, f.eks. av gardiner, dekorasjoner osv.

• Begrensninger

• Sørg alltid for at RSSI-signalstyrken forblir stabil på “4”.

Montering av PIR-kameraet

VIKTIG MERKNAD:

For å forhindre falske maskeringshendelser, forsikre deg om at det er minst 20 centimeter klaring over enheten til taket og under enheten til enhver gjenstand.

• PIR-kameraet er designet for å monteres enten på en flat overflate eller i et hjørne.

• Basen har 3 utsparinger hvor plasten er tynnere og kan brytes gjennom for å skru den fast på en overflate.

• Et monteringsfeste følger med og inkluderer to sentrale skruehull for å feste enheten på en flat overflate og fire side-skruehull for å feste enheten i et hjørne

Merk:

Brukere kan enkelt bytte batterier ved å ta PIR-kameraet av monteringsfestet når det er montert med monteringsfestet.

Overflatemontasje uten monteringsbrakett

1. Ta av dekselet ved å løsne den nederste festeskruen med en Phillips-skrutrekker.

2. Bryt gjennom de 3 utsparingene fra innsiden av basen.

3. Bruk de 3 hullene som mal og bor hull i overflaten som skal monteres.

4. Sett inn plugger, og skru deretter basen på veggpluggene.

5. Fest den øvre delen av dekselet på basen først, og lukk deretter den nedre delen.

6. Stram bunnfesteskruen for å feste dekselet godt på plass.

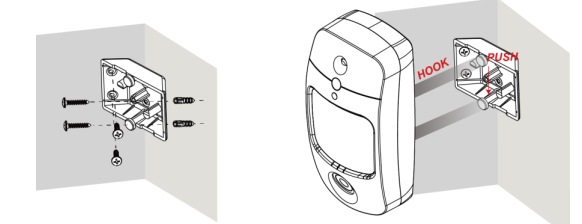

Overflate-/hjørnemontasje med monteringsbrakett A

• Monteringsbrakett A inkluderer to sentrale skruehull for å feste enheten på en flat overflate og fire side-skruehull for å feste den i et hjørne.

• For å montere PIR-kameraet med monteringsbrakett A:

  1. For flatemontering, bruk de to sentrale skruehullene på braketten som mal og bor hull i overflaten som skal monteres. For hjørnemontering, bruk de fire side-skruehullene på braketten som mal for å bore hull.

  2. Sett inn medfølgende veggplugger.

  3. Skru monteringsbraketten fast i veggpluggene med de to krokene pekende bort fra veggen.

  4. Heng PIR-kameraet på monteringsbraketten og press det nedover for å feste enheten godt på plass.

Merk:

Vennligst sørg for at PIR-kameraet er riktig hengt på monteringsbraketten, slik at sabotasjebryteren er fullt trykket inn.

Flatefeste

Hjørnefeste

• (Valgfritt) Stabiliseringsskrue for monteringsbrakett A

En ekstra skrue følger med for å stabilisere basen av PIR-kameraet på monteringsbrakett A.

For å bruke stabiliseringsskruen må du ta dekselet av basen.

Etter å ha skrudd fast monteringsbrakett A, hengt basen på braketten og presset den nedover, sett inn stabiliseringsskruen i det sentrale skruehullet. Legg tilbake dekselet og stram bunnfesteskruen.

Overflatemontering med monteringsbrakett B og roterende holder:

• Den roterende holderen og monteringsbrakett B tilbyr en brukervennlig monteringsløsning, som muliggjør enkel installasjon og rotasjon av PIR-kameraet for å oppnå ønsket synsvinkel.

• For å montere PIR-kameraet med monteringsbrakett B og roterende holder.

1. Skru den roterende holderen fast i veggen.

2. Fest monteringsbrakett B til den roterende holderens kuleledd, sørg for at de to krokene på monteringsbrakett B vender bort fra veggen.

3. Heng VST-897 på monteringsbrakett B og press den nedover.

4. Roter kuleleddet for å oppnå ønsket orientering av PIR-kameraet. Sikre posisjonen ved å stramme vinkeljusteringsskruen godt.

For å justere kuleleddet, løsne delvis vinkeljusteringsskruen for å tillate jevn rotasjon.
