VESTA-422
VST-897-IL-BUS
Kablet PIR bevegelsessensor med kamera
Introduksjon
VST-897-BUS er et passivt infrarødt (PIR) bevegelsessensorkamera. Det kan sende kablede signaler og fangede bilder (bildekvalitet opptil 1280 x 720 piksler) over BUS til kontrollpanelet ved bevegelsesdeteksjon.
VST-897-BUS er utformet med to maskeringssensorer. Antimaskeringsfunksjonen gjør det mulig å oppdage forsøk på å blinde enheten ved å plassere gjenstander i synsfeltet eller ved å dekke til eller male enheten.
PIR-kameraet er designet med en deteksjonsrekkevidde på 9 meter når det monteres i en høyde på 2,3–2,5 meter over bakken. Når kjæledyrimmunitetsfunksjonen er aktivert og enheten er montert med det valgfrie monteringsbeslaget B, vil bevegelsessensorkameraet ikke registrere kjæledyr opptil 25 kg når det er montert i samme høyde.
Fjernkonfigurasjon støttes for PIR-kameraet. I tillegg til å justere jumperbryterne, kan brukere også aktivere/deaktivere kjæledyrimmunitet og justere følsomheten til PIR-kameraet fra kontrollpanelets nettside eller Home Portal Server.
VST-897-BUS-serien inkluderer følgende modeller:
VST-897-BUS – Kablet PIR bevegelsessensorkamera med flash-LED
VST-897-IL-BUS – Kablet PIR bevegelsessensorkamera med infrarød LED

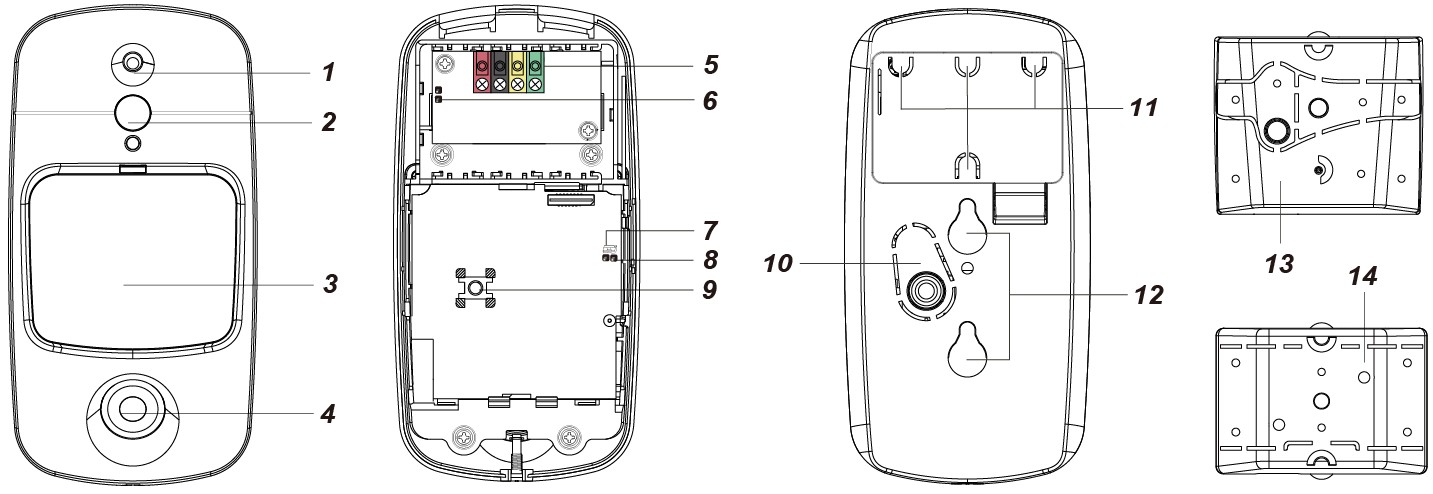

Deler Identifikasjon
1 Flash-LED / Infrarød LED
Flash-LED (for VST-897-BUS) eller infrarød LED (for VST-897-IL-BUS) gir tilstrekkelig lys for bildeopptak under svake lysforhold.
2 Blå LED / Funksjonsknapp
Blå LED (Vennligst se LED-indikator beskrivelse nedenfor for detaljer)
Bruk av funksjonsknapp: - Trykk på knappen én gang for å gå inn i testmodus i 3 minutter.
3 IR-sensor
4 PIR kameralinse
5 BUS-terminal
6 Jumperbryter for terminalmotstand
På hvert BUS-nettverk, aktiver terminalmotstandens jumpere i begge endepunktene (de to fjerneste nodene) for å forhindre signalrefleksjon og sikre stabil kommunikasjon. Hvis det kablede PIR-bevegelsessensorkameraet er ett av endepunktene, sett denne jumperbryteren til PÅ.
Jumper på. Aktiverer terminalmotstanden.
Jumper av. Deaktiverer terminalmotstanden
- Hvis jumperen er AV, er kommunikasjonsmuligheten på normalt nivå.
- Hvis jumperen er PÅ, er kommunikasjonsmuligheten forbedret.

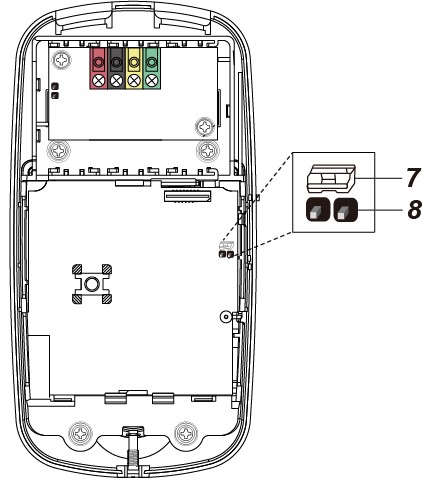

7 Jumperbryter for aktivering/deaktivering av kjæledyrimmunitet (JP3)
Jumper på Jumperkoblingen er satt inn og kobler de to pinnene.
Jumper av Jumperkoblingen er fjernet eller “parkert” på én pinne.
Når satt til PÅ, er kjæledyrimmunitet deaktivert (fabrikkinnstilling).
Når satt til AV, er kjæledyrimmunitet aktivert.
8 Jumperbryter for økt følsomhet (JP4)
Når satt til PÅ, er PIR-ens deteksjonsfølsomhet høy.
Når satt til AV, er PIR-ens deteksjonsfølsomhet på normalt nivå (fabrikkinnstilling).
9 Manipulasjonsbryter
10 Avtakbare områder for kabelføring
11 Avtakbart område for manipulasjonsbryter
12 Opphengshull
13 Monteringsbeslag A
14 Monteringsbeslag B (Valgfritt tilbehør, selges separat)
Funksjoner
LED-indikator
Den blå LED-en vil være på i 3 sekunder når PIR-kameraet går inn i testmodus. I testmodus vil den blå LED-en lyse i 3 sekunder hver gang det registreres bevegelse.
Den blå LED-en vil også lyse i 3 sekunder hver gang bevegelse registreres når det foreligger en feil.
Den blå LED-en vil blinke raskt under bildetransmisjon og bildeopptak.
LED-en vil ikke blinke hvis PIR-kameraet er normalt og ikke er i testmodus.
Bildeopptak
Når alarmsystemet er aktivert, vil PIR-kameraet ta 1 eller 3 alarmbilder i 1280 x 720, eller 1/3/6 alarmbilder i 640 x 360 eller 320 x 184 oppløsning (kan programmeres fra kontrollpanelet) ved bevegelsesdeteksjon. Du kan også manuelt be PIR-kameraet om å ta et bilde via kontrollpanelet. De fangede bildene vil bli overført til kontrollpanelet for visuell alarmverifisering.
Merk:
Hvis PIR-kameraet ditt er installert på et sted hvor kameraets synsfelt er et komplekst miljø med sterkt lys eller mange farger, vil de fangede bildene få stor filstørrelse, noe som kan føre til avkorting når bildene overføres til kontrollpanelet.
Den blå LED-en vil blinke raskt under bildetransmisjon og bildeopptak.
Strømforsyning
Når VST-897-BUS er hardkoblet til et hybridpanel, kan 13,5 V strømforsyning leveres av hybridpanelet.
Maskeringsdeteksjon
PIR-kameraet har maskeringssensorer for å oppdage forsøk fra en inntrenger på å blokkere eller hindre synsfeltet.
Når en maskeringshendelse blir oppdaget, og maskeringstilstanden vedvarer i 3 minutter, vil VST-897-BUS sende et maskeringsalarm-signal til kontrollpanelet for å varsle brukeren om maskeringstilstanden.
Etter at maskering/blokkering er fjernet i 3 minutter, vil VST-897-BUS sende et gjenopprettingssignal til kontrollpanelet.
Tamperbeskyttelse
PIR-kameraet er beskyttet av en manipulasjonsbryter som er trykket inn når PIR-kameraet er riktig installert. Når PIR-kameraet fjernes fra monteringsflaten eller dekselet åpnes, vil manipulasjonsbryteren aktiveres og PIR-kameraet vil sende et manipulasjonsåpent signal til panelet for å minne brukeren om tilstanden.
Overvåkning
PIR-kameraet vil utføre en selvtest periodisk ved å sende et overvåkingssignal en gang hver 75. sekund.
Testmodus
Testmodus er for at du skal sjekke PIR-kameraets deteksjonsrekkevidde (ikke opptaksdekning).
Trykk på funksjonsknappen én gang for å gå inn i testmodus i 3 minutter. Den blå LED-en vil lyse i 3 sekunder. I testmodus kan du utløse PIR-kameraet for å sjekke IR-deteksjonsområdet. Hvis PIR-kameraet utløses, vil den blå LED-en lyse i 3 sekunder.
Forsiktighet
Kabling av PIR-kameraet må kun utføres av sertifiserte teknikere med riktig kunnskap og opplæring i elektrisk utstyr.
Før installasjon eller vedlikeholdsarbeid, sørg for at strømforsyningen fra kontrollpanelet er frakoblet.
PIR-kamerakabling
Før du kobler PIR-kameraet til systembussen, slå av strømmen til hybridpanelet.
For å hjelpe med kabeltilkoblinger er terminalblokkene på hver BUS-systemmodul fargekodet.
For optimal kommunikasjon på BUS-nettverket, aktiver terminalmotstand-jumperne kun ved begge endepunktene (de to fjerneste nodene) for å forhindre signalrefleksjon og forbedre kommunikasjonsstabiliteten. IKKE aktiver jumpere på noen mellomliggende BUS-enheter --- kun de to endepunktene skal ha dem aktivert.
Merk:
Den avtakbare utformingen av BUS-terminalblokkene forbedrer installasjonseffektiviteten. Før kabling kan du fjerne terminalblokkene fra kretskortet for enklere håndtering, og plugge dem inn igjen etter kabling.
Etter frakobling av terminalen, ved reinstallasjon av terminalen tilbake på kortet, sørg for å installere terminalen i samme retning for å unngå potensielle farer.
Det finnes avtakbare områder for kabelføring. Du kan løsne noen av dem fra basen for å føre kabler gjennom.
Etter at kablene er tilkoblet og klemmene er plugget inn i basen, sett enheten tilbake på basen og press den ned slik at BUS-skinnene på basen blir godt tilkoblet kontaktsokkelen på enheten for at BUS-terminalen skal fungere.
Feiltilkoblinger vil føre til feil eller manglende funksjon. Inspiser kablingen og sørg for riktige tilkoblinger før du setter på strøm.
Læring
Følg trinnene nedenfor for å lære enheten inn i hybridpanelet.
Trinn 1
Koble enheten til panelet. Slå deretter på panelet.
Trinn 2
På panelets nettside, klikk “Læring» for å gå inn på læringssiden.
Trinn 3
Klikk “Start» for å gå inn i læringsmodus.
Trinn 4
Klikk “Legg til» for å inkludere enheten i panelet.
Trinn 5
Hvis enheten er lært inn i panelet med suksess, vil den vises i seksjonen «Lært enhet».
Identifikasjon
«Identifiser» funksjonen brukes for å lokalisere en spesifikk BUS-enhet i det kablede BUS-systemet. Denne funksjonen er nyttig for å skille hvilken enhet som er hvilken, spesielt i en stor installasjon hvor mange BUS-enheter er inkludert.
For å finne PIR-kameraet i BUS-systemet:
Trinn 1 På hybridpanelets webside, klikk «Identifiser» etter IR-kameraets enhetsoppføring.
Trinn 2 Hvis VST-897-BUS mottar signalet fra hybridpanelet, vil websiden vise en suksessmelding og VST-897-BUS sin LED-indikator vil blinke 10 ganger for å indikere hvor den er for brukeren.
Merk:
Hvis en tidsavbruddsmelding vises på websiden, betyr det at VST-897-BUS ikke mottok signalet fra panelet.
Sørg for at VST-897-BUS er riktig tilkoblet panelet innenfor passende kabellengde.
Gå-test
For å være sikker på at PIR-kameraet kan kommunisere med panelet etter at det er lært inn, sett kontrollpanelet i Walk Test-modus og trykk funksjonsknappen på VST-897-BUS for å sende et testsignal til panelet.
Når panelet mottar testsignalet, vil det pipe én gang og vise PIR-kameraets informasjon tilsvarende øverst i enhetslisten.
Merk:
Hvis det ikke er noe svar fra panelet etter trykk på funksjonsknappen, betyr det at panelet ikke mottok testsignalet fra enheten.
Sørg for at VST-897-BUS er riktig tilkoblet panelet innenfor passende kabellengde.
Funksjon for kjæledyrsimmunitet
PIR-sensoren støtter kjæledyrimmunitetsfunksjon og vil ikke registrere kjæledyr opptil 25 kg for å minimere falske alarmer.
Kjæledyrimmunitetsfunksjonen kan aktiveres/deaktiveres ved å sette jumperbryterens (JP3) posisjon. Når jumperbryteren (JP3) er satt til PÅ, er kjæledyrimmunitet deaktivert (fabrikkinnstilling). Når JP3 er satt til AV, er kjæledyrimmunitet aktivert. Kjæledyrimmunitetsfunksjonen kan også justeres eksternt som beskrevet i Fjerninnstilling seksjon. Kjæledyrimmunitetsfunksjonen er kun tilgjengelig når enheten er montert med det valgfrie monteringsbeslaget B.
Funksjon for økt følsomhet
Du kan bruke jumperen for økt følsomhet for å øke PIRs deteksjonsfølsomhet. For å øke deteksjonsfølsomheten, sett jumperbryteren (JP4) til PÅ. For å opprettholde normal deteksjonsfølsomhet, sett JP4 til AV (fabrikkinnstilling). Funksjonen for økt følsomhet kan også justeres eksternt som beskrevet i Fjerninnstilling seksjon.
Fjerninnstilling
PIR-kameraet støtter fjerninnstilling av kjæledyrimmunitet og følsomhet.
Når PIR-kameraet slås på, bestemmes dets kjæledyrimmunitetsfunksjon og følsomhet av JP3- og JP4-innstillingene. Brukere kan enten justere jumperinnstillingene eller eksternt endre kjæledyrimmunitet- og følsomhetsinnstillingene fra kontrollpanelet. Fjerninnstilling vil overskrive jumperinnstillingene.
Kontrollpanelets nettside
1) På panelets lokale webside, gå til Rediger enhet-siden og angi PIR-kamerakonfigurasjonen i delen Sensorinnstillinger. Klikk OK for å bekrefte.
Vennligst se tabellen nedenfor for konfigurasjonsdetaljer. For eksempel, hvis du vil aktivere kjæledyrimmunitet og sette følsomhetsnivået til høyt, kan du skrive inn 02.
IR-konfigurasjon
Kjæledyrsimmunitet
Følsomhet
00
Nei
Høy
01
Nei
Normal
02
Ja
Høy
03
Ja
Normal
Home Portal-server
På Home Portal Server, gå til enhetsinnstillingssiden, klikk på VST-897-enhetsraden og velg «IR-konfigurasjon».
Velg ønsket innstilling for kjæledyrimmunitet (Aktiver/deaktiver) og følsomhet (Høy/Normal) fra rullegardinlistene, og klikk «Send inn» for å bekrefte og bruke innstillingen. Den blå LED-en vil blinke to ganger raskt.
Installasjon
Installasjonsveiledning
PIR-kameraet er designet for å monteres enten på en flat overflate eller i et hjørne ved hjelp av monteringsbeslaget.
Når PIR-kameraet er montert med det valgfrie monteringsbeslaget B og kjæledyrimmunitetsfunksjonen er aktivert, vil det ikke registrere kjæledyr opptil 25 kg når det er montert i en høyde på 2,3–2,5 meter over bakken. Om nødvendig kan du justere høyden på PIR-kameraet i henhold til størrelsen på kjæledyret for optimal kjæledyrimmun ytelse. Høyere monteringssted vil gi et større kjæledyr-immunområde, men øker også blindsonen under PIR-kameraet.
Det anbefales å installere PIR-kameraet på følgende steder:
Unngå posisjoner eller trapper hvor dyrene kan komme til deteksjonsområdet ved å klatre på møbler eller andre gjenstander.
På et sted hvor en inntrenger normalt ville bevege seg på tvers av PIRs synsfelt. I en høyde mellom 2,3 og 2,5 meter over bakken for best ytelse.
I et hjørne for å gi det bredeste synet.
På et sted hvor synsfeltet ikke vil bli blokkert av for eksempel gardiner, pynt osv.
Begrensninger
Når det er montert med monteringsbeslag A i en høyde på 2,3 til 2,5 meter, har PIR-kameraet en deteksjonsrekkevidde på 9 meter uten kjæledyrimmunitetsfunksjon.
Når det er montert med det valgfrie monteringsbeslag B i samme høyde, utvides deteksjonsrekkevidden til opptil 12 meter.
Montering av PIR-kameraet
PIR-kameraet er designet for å kunne monteres enten på en flat overflate eller i et hjørne ved bruk av monteringsbeslag A eller B.
Monteringsbeslag A inkluderer tre skruehull for flateoverflate for å feste enheten til en flat overflate og fire skruehull for hjørne for å feste den i et hjørne.
Merk:
For å forhindre falske maskeringshendelser, forsikre deg om at det er minst 20 centimeter klaring over enheten til taket og under enheten til enhver gjenstand.
Overflate-/hjørnemontering med monteringsbeslag A
Monteringsbeslag A har en A-formet profil når den ses fra siden og bør installeres opp-ned.
Når den er installert, vil PIR-kameraet være vinklet med ti graders helling. Beslaget har tre skruehull for overflatemontering.
Bruk de tre overflate-skruehullene som mal og bor monteringshull. For hjørnemontering, bruk de fire hjørne-skruehullene som mal.
Sett inn medfølgende rawlplugger.
Skru monteringsbeslaget fast på rawlpluggene.
Løsne den nederste fikseringsskruen og ta av enhetsdekselet fra basen.
Før BUS-ledningen gjennom et avtakbart område for kabelføring og lukk batteriromdekselet.
Fest PIR-kameraets base på monteringsbeslag A og press den nedover.
Merk:
Sørg for at PIR-kameraet er sikkert festet på monteringsbeslaget slik at manipulasjonsbryteren er fullstendig trykket inn.
Fest basen til monteringsbeslag A med stabiliseringsskruen.
Fest den øvre delen av enhetsdekselet til basen, og klikk deretter den nedre delen på plass.
Stram den nederste fikseringsskruen.
Overflate-/hjørnemontering med det valgfrie monteringsbeslaget B Monteringsbeslag B har to skruehull for overflate.
Bruk de to overflate-skruehullene som mal og bor monteringshull.
For hjørnemontering, bruk de fire hjørne-skruehullene som mal.
Sett inn medfølgende rawlplugger.
Skru monteringsbeslaget fast på rawlpluggene.
Løsne den nederste fikseringsskruen og ta av enhetsdekselet fra basen.
Før BUS-ledningen gjennom et avtakbart område for kabelføring og lukk batteriromdekselet.
Fest PIR-kameraets base på monteringsbeslag B og press den nedover.
Merk:
Sørg for at PIR-kameraet er sikkert festet på monteringsbeslaget slik at manipulasjonsbryteren er fullstendig trykket inn.
Fest basen til monteringsbeslag B med stabiliseringsskruen.
Fest den øvre delen av enhetsdekselet til basen, og klikk deretter den nedre delen på plass.
Stram den nederste fikseringsskruen.
