# VESTA-407

MDC-3-ADC2

## Mini dørkontakt

<figure><img src="https://3617683785-files.gitbook.io/~/files/v0/b/gitbook-x-prod.appspot.com/o/spaces%2FZJzpNocHhYVmD43GZobR%2Fuploads%2FLwzRlTUiJq0ZslY9oXyP%2Fimage.png?alt=media&#x26;token=cb6de31e-b32e-48a2-883f-39d8bdfa5908" alt="" width="375"><figcaption></figcaption></figure>

## Delidentifikasjon

![](https://content.gitbook.com/content/ZJzpNocHhYVmD43GZobR/blobs/rRyXQRojw6WQTWyn1rSX/Unknown%20image)

1. **Batteriisolator**
2. **Ribbemerker**
3. **LED-indikator**
4. **Lær-/testknapp**

* Trykk på Test-knappen for å sende en læringskode.\*\*\*\*
* Trykk på Test-knappen én gang for å gå inn i testmodus i 3 minutter.\*\*\*\*

5. **Tamperbryter**
6. **Batteri**
7. **Monteringshull (gjennomslag)**
8. **Manipulasjonskompresjonsmerke**
9. **Magnet**
10. **Magnetavstandsstykke**

* Et tykkere, tosidig tape for å heve magneten for bedre justering av ribbemarkeringene

### Inkluderte tilbehør

1. 1 magnet
2. 1 tosidig lim og 1 pute for magnetavstandsstykke
3. 4 skruer
4. 4 veggplugger
5. 1 dobbeltsidig klebende borrelåsbånd (for dørkontakt)
6. 1 tosidig limteip og 1 pute for dørkontakt

## Funksjoner

### LED-indikator

I normal drift forblir LED-indikatoren av, bortsett fra i følgende situasjoner:

* Når dørkontaktens manipulasjonsbryter utløses.
* Når dørkontakten aktiveres med enten manipulasjon eller lavt batterinivå.
* Når dørkontakten aktiveres og sender signalet i testmodus.

### Overvåkning

* Dørkontakten vil automatisk sende tilsynssignaler periodisk til kontrollpanelet med tilfeldige intervaller på 15 til 18 minutter i normal driftsmodus.
* Hvis kontrollpanelet ikke har mottatt signalet fra dørkontakten i en forhåndsinnstilt tidsperiode, vil kontrollpanelet indikere at den aktuelle dørkontakten har et signalbortfallsproblem.

### Tamperbryter

Sabotasjebryteren er utformet for å beskytte mot uautorisert åpning av dekselet. Når sabotasjen utløses, vil dørkontakten sende et signal til kontrollpanelet for rapportering, og LED-en vil også lyse.

### ![](https://content.gitbook.com/content/ZJzpNocHhYVmD43GZobR/blobs/Yl0MamztSpReZOrx1KRV/Unknown%20image)

### Batteri

MDC-3-ADC2 bruker én **3V CR2450 litiumbatteri** som strømkilde. Dørkontakten er også i stand til å oppdage lavt batteri. Når batteriet er lavt, vil et lavt batterisignal bli sendt til kontrollpanelet sammen med vanlig overføring. LED-en vil lyse når dørkontakten aktiveres under lav batteristatus.

* **Bytte batteri**

Du må åpne front- og bakdekslene for å sette inn/fjerne batteriet

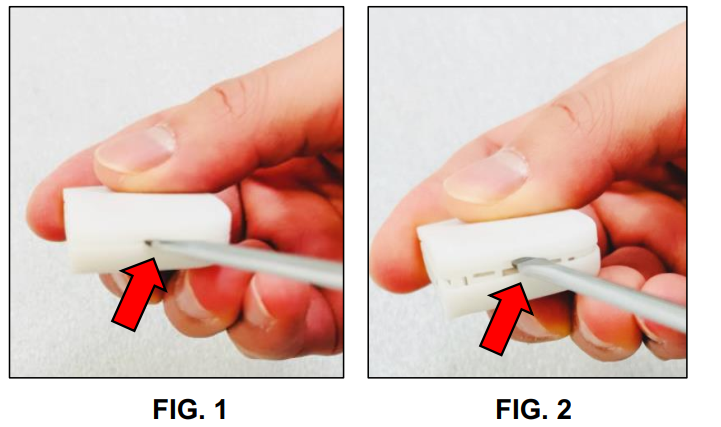

Trinn 1 Bruk en flathodet skrutrekker og plasser den i spalten mellom dekslene som **FIG. 1**.

Trinn 2 Skyv den flathodete skrutrekkeren oppover som **FIG. 2** for å skille dekslene.

Trinn 3 Snu til den andre siden og gjenta trinn 1 og 2.

<figure><img src="https://3617683785-files.gitbook.io/~/files/v0/b/gitbook-x-prod.appspot.com/o/spaces%2FZJzpNocHhYVmD43GZobR%2Fuploads%2FKoAOdNToj26LVjlCSkcI%2Fimage.png?alt=media&#x26;token=9eb618cc-19fb-43c7-b659-a35c3ff9e8ff" alt="" width="361"><figcaption></figcaption></figure>

Trinn 4 Når dekslene er atskilt, kan du fortsette med å bytte batteriet.

Trinn 5 Etter at det brukte batteriet er fjernet, trykk på Lær/Test-knappen 5–6 ganger for å fullstendig utlade før du setter inn et nytt batteri.

{% hint style="info" %}
Merk:&#x20;

Sørg for at batterimerket med den positive siden (+) peker oppover når du setter inn det nye batteriet.

Sørg for å sette inn eller plassere batteriet fra bunnen som angitt i **FIG. 3**.&#x20;
{% endhint %}

<figure><img src="https://3617683785-files.gitbook.io/~/files/v0/b/gitbook-x-prod.appspot.com/o/spaces%2FZJzpNocHhYVmD43GZobR%2Fuploads%2FAqYgNAcL3mOHAHw9zr3n%2Fimage.png?alt=media&#x26;token=cc950d81-c170-4b89-88f4-d142a100f015" alt=""><figcaption></figcaption></figure>

Trinn 6 For å sette på dekselet:

* Sørg for at markeringen for sabotasjekomprimering er rettet mot sabotasjebryteren ( **FIG.4**).
* Juster de avrundede hjørnene på bakdekselet med de avrundede hjørnene på frontdekselet og press dekslene mot hverandre til du hører et klikk (**FIGs. 5** og **6**).

<figure><img src="https://3617683785-files.gitbook.io/~/files/v0/b/gitbook-x-prod.appspot.com/o/spaces%2FZJzpNocHhYVmD43GZobR%2Fuploads%2FySxkpwC6MZXyihmVzMfj%2Fimage.png?alt=media&#x26;token=93268ed4-095e-41da-a454-a62bbdf47199" alt=""><figcaption></figcaption></figure>

### ***Testmodus***

* Dørkontakten kan settes i testmodus i 3 minutter ved å trykke på testknappen én gang.
* I testmodus vil LED-en lyse når dørkontakten aktiveres.
* Hvert ytterligere trykk på testknappen vil tilbakestille testmodustiden til 3 minutter.

### Kom i gang

Trinn 1 Fjern batteriisolatoren fra dørkontakten.

Trinn 2 Sett kontrollpanelet i læringsmodus, se kontrollpanelets manual for detaljer.

Trinn 3 Trykk på lærings-/testknappen på dørkontakten for å sende signaler til kontrollpanelet.

Trinn 4 Hvis panelet mottar signalene, skal kontrollpanelet svare (f.eks. ved å avgi pip). Se i kontrollpanelets manual for å fullføre læringsprosessen.

Trinn 5 Etter at dørkontakten er lært inn, sett kontrollpanelet i “**Gå-test**” modus, hold dørkontakten på ønsket sted, og trykk på testknappen for å bekrefte om dette stedet er innenfor panelsignalområde.

Trinn 6: Når du er fornøyd med dørkontakten på valgt plassering, fortsett til **installasjon**.

## Installasjon

### Monteringsmetoder

* Monter dørkontakten på den faste rammen til en dør/vindu ved hjelp av **borrelåsteip**, **limteip**, eller **skrue.**
* Monter magneten på den bevegelige gjenstanden (dør/vindu) ved hjelp av **Skruefeste** eller **Klebemontering**.
* Juster ribbemarkeringene på magneten og dørkontakten. Ved behov, bruk magnetavstandsstykket for å bedre justere ribbemarkeringene.

{% hint style="info" %}
Merk: Magneten bør ikke være mer enn **6 mm** fra dørkontakten når døren er lukket.
{% endhint %}

![](https://content.gitbook.com/content/ZJzpNocHhYVmD43GZobR/blobs/LimXvDoc3qqnPFFRDz5v/Unknown%20image)

### Monteringsmetoder for dørkontakt

#### **Skruefeste**

Bakdekselet har to monteringshull (gjennomslag), der plasten er tynnere, for monteringsformål.

For å montere dørkontakten:

1. Fjern bakdekselet fra dørkontakten.
2. Bryt gjennom de to utsparingsknockoutene på bakdekselet.
3. Bruk hullene som mal og bor hull i dør-/vindusrammen.
4. Sett inn plugger hvis dørkontakten skal monteres på puss eller mur.
5. &#x20;V. Skru bakdekselet på pluggene med en Phillips-skrutrekker.
6. &#x20;Fest frontdekselet til bakdekselet.

![](https://content.gitbook.com/content/ZJzpNocHhYVmD43GZobR/blobs/X0TnP6QVim20JU4AW3Ls/Unknown%20image)

#### **Montering med borrelåstape:**

Dørkontakten kan monteres ved bruk av den medfølgende borrelåsteipen.&#x20;

1. Rengjør overflaten som skal monteres og baksiden av dørkontakten med avfetter. Ikke monter dørkontakten på en ru overflate eller en flate med sprukket maling.
2. Borrelåsteipen kan separeres i krok og løkke (**FIG.7**).

<figure><img src="https://3617683785-files.gitbook.io/~/files/v0/b/gitbook-x-prod.appspot.com/o/spaces%2FZJzpNocHhYVmD43GZobR%2Fuploads%2F0ZMdhpDIABWWLS5louM4%2Fimage.png?alt=media&#x26;token=4bf9d768-dbf8-48e5-b975-30893627dd08" alt=""><figcaption></figcaption></figure>

4. Fjern linersiden til kroken og fest kroken på baksiden av dørkontakten. Press kroken godt i 30 sekunder for å sikre god kontakt (**FIG.8).**
5. Fjern linersiden til løkken og påfør løkken på ønsket monteringssted som i **FIG.9**. Press løkken godt i 30 sekunder for å sikre god kontakt.
6. Påfør dørkontakten på løkken som er teipet på dør-/vindusrammen (**FIGs. 10&11 )**

<figure><img src="https://3617683785-files.gitbook.io/~/files/v0/b/gitbook-x-prod.appspot.com/o/spaces%2FZJzpNocHhYVmD43GZobR%2Fuploads%2FaLVtNuRIihG9bjVWX5lE%2Fimage.png?alt=media&#x26;token=e85d7a50-654d-45e5-a70c-81dda52ea48c" alt=""><figcaption></figcaption></figure>

#### **Tosidig klebemontering:**

Dørkontakten kan monteres med den medfølgende tosidige klebebåndet.

1. Rengjør overflaten som skal monteres og baksiden av dørkontakten med avfetter. Ikke monter dørkontakten på en ru overflate eller en flate med sprukket maling.
2. Fjern linersiden for objektets side og fest klebebandet til dørkontakten. Press tapen mot dørkontakten i 30 sekunder for å sikre god vedheft.
3. Fjern linersiden for veggsiden og fest dørkontakten til dør-/vindusrammen. Press dørkontakten mot dør-/vindusrammen i 30 sekunder for å sikre god vedheft.

<figure><img src="https://3617683785-files.gitbook.io/~/files/v0/b/gitbook-x-prod.appspot.com/o/spaces%2FZJzpNocHhYVmD43GZobR%2Fuploads%2Ffae622g5EapPWGTPg5M4%2Fimage.png?alt=media&#x26;token=b3284385-b88d-469c-a04b-74c27a641811" alt="" width="275"><figcaption></figcaption></figure>

### **Monteringsmetoder for magnet**

#### **Skruefeste**

Bakdekselet på magneten har to monteringshull for monteringsformål.

For å montere magneten:

1. Åpne bakdekselet med en flathodet skrutrekker som på bildet nederst til venstre. Plasser skrutrekkeren i det innsunkne området og skyv oppover som på bildet nederst til høyre.

![](https://content.gitbook.com/content/ZJzpNocHhYVmD43GZobR/blobs/ltja1QSLszI88itvpuD9/Unknown%20image) ![](https://content.gitbook.com/content/ZJzpNocHhYVmD43GZobR/blobs/ERFSDErGybra9isIM0vQ/Unknown%20image)

2. Bruk hullene på bakdekselet som mal og bor to hull i døren/vinduet.
3. Sett pluggene inn i hullene og skru dem fast.
4. Skru bakdekselet på pluggene med en Phillips-skrutrekker. Ved behov, bruk magnetavstandsstykket for å heve magneten for bedre justering av ribbemarkeringene.
5. Fest frontdekselet til bakdekselet. Du vil høre et klikk når frontdekselet er sikkert festet til bakdekselet

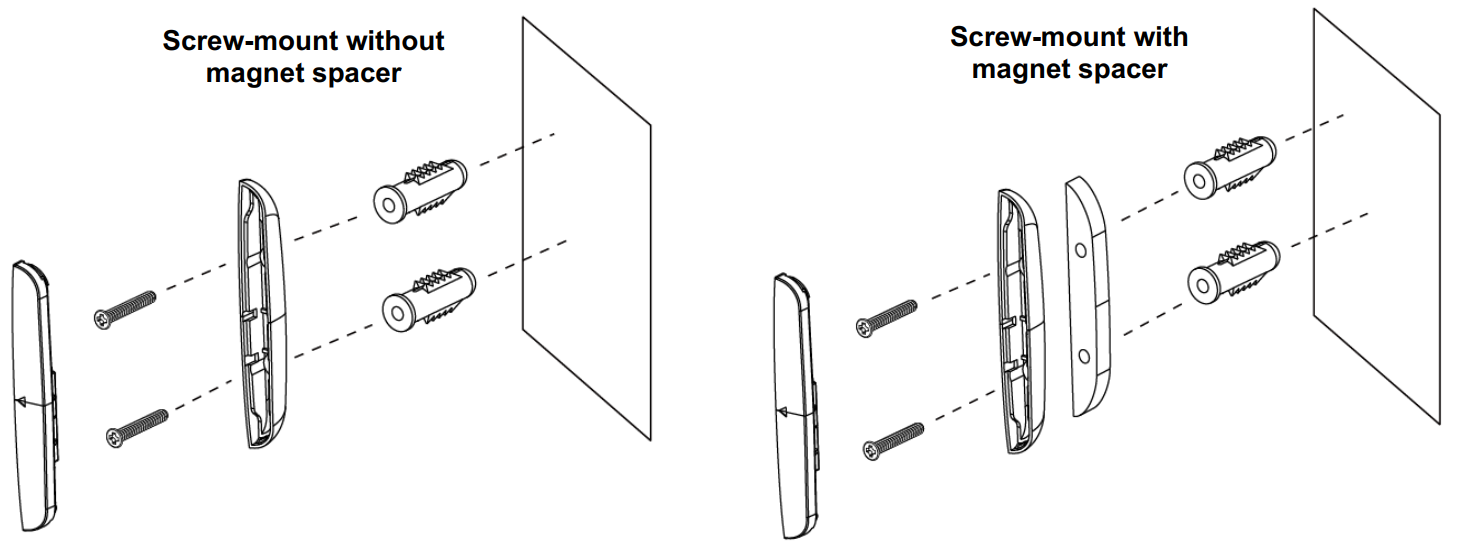

<figure><img src="https://3617683785-files.gitbook.io/~/files/v0/b/gitbook-x-prod.appspot.com/o/spaces%2FZJzpNocHhYVmD43GZobR%2Fuploads%2FdXcgIMU6nBAgPqcCRnLk%2Fimage.png?alt=media&#x26;token=8a032809-473b-4919-aa4a-61bbf5c40747" alt=""><figcaption></figcaption></figure>

#### **Klebemontering**

Magneter kan også monteres med den tosidige klebepadsen. Ved behov, bruk magnetavstandsstykket for å heve magneten for bedre justering av ribbemarkeringene.

1. Rengjør overflaten som skal monteres og baksiden av magneten med en egnet avfetter.
2. Fjern linersiden for objektets side av klebebåndet og fest tapen til magneten. Press tapen fast mot magneten for å sikre god vedheft.&#x20;
3. Fjern linersiden for veggsiden og fest magneten til dør/vindu. Press magneten fast mot dør/vindu i 30 sekunder for å sikre god vedheft.

{% hint style="info" %}
Merk: Ikke gjenbruk den tosidige klebebåndet eller den tosidige klebende magnetavstandsstykket. De kan ikke brukes igjen
{% endhint %}
