# VESTA-404

## **Climax HSGW Gen2 installasjonsveiledning**

<figure><img src="https://3617683785-files.gitbook.io/~/files/v0/b/gitbook-x-prod.appspot.com/o/spaces%2FZJzpNocHhYVmD43GZobR%2Fuploads%2FRjVwfwnd6U253BiDPnPb%2Fimage.png?alt=media&#x26;token=99d83e2f-710c-4d81-8103-52194cc5ea39" alt=""><figcaption></figcaption></figure>

### Innhold

1\. Bli kjent med din HSGW Gen2: 3

2\. Opprette en kundekonto 7

3\. Sette opp panelet 8

4\. Bekrefte signalering med Alarm.com 11

5\. Legge til sensorer og eksternt utstyr 11

6\. Gå-test og montering av enheter 14

7\. Systemprogrammering 14

8\. Fjernverktøy 15

Vedlegg 15

Vedlegg A: LED-guide 15

Vedlegg B: Feilsøking kommunikasjon 16

Vedlegg C: Panelprogrammeringsalternativer 16

Vedlegg D: Konfigurasjon av sensorgrupper 24

Vedlegg E: CID-rapporteringskoder 29

Vedlegg F: Fabrikktilbakestilling av panelet 30

Vedlegg G: Instruksjoner for innmelding av sensorer 30

**Nødvendig utstyr:**

1. Skrutrekker med Phillips-hode
2. Boremaskin og bor til monteringsskruer ELLER dobbeltsidig klebebånd

## **Innstillinger for lokal forskrift:**

I<mark style="color:$danger;">dersom systemet ditt krever overholdelse av den lokale forskriften PD 6662, kreves det at systemet ikke kan frakobles via innskriving av brukerkode på et tastatur. I stedet må brukeren tilbys mulighet til å frakoble systemet via et knappetrykk, nøkkelbrikke eller prox-tag som brukes sammen med en akseptabel tag-leserenhet.</mark>

## 1. Bli kjent med din HSGW Gen2:

### **Om panelet**

HSGW-Gen2-V1 er et fast veggmontert trådløst alarmsystemkontrollpanel. Det er designet for å beskytte hjemmet ditt ved å danne et alarmsystem med ulike trådløse sensorer. Når en inntrenger oppdages, sender den trådløse sensoren signal til kontrollpanelet for å utløse en alarm og rapportere til sentral overvåkingsstasjon.

HSGW-Gen2-V1 har RF- og Z-Wave-trådlig protokoll for kommunikasjon med tilbehørsenheter. RF-enheter er enkle og lett brukbare, mens Z-Wave-enheter, ved bruk av tilsvarende nettverk, kan utføre mer avanserte funksjoner og tilføre fleksibilitet til alarmsystemet, for eksempel ved å bruke fjernkontrolltastatur for å styre systemmodus, vise alarmminne og hendelseslogg, eller ta alarmbilder ved hjelp av PIR-kamera som sendes trådløst til panelet for visuell alarmverifisering.

### **Hva som er i esken**

* 1 x HSGW-Gen2-V1 kontrollpanel
* 1 x AC-strømkabel for innebygd S.P.S (12V 1.5A)
* 1 x Installering- og bruksanvisning
* 4 x Skruer og veggplugger for veggmontering

### **HSGW Gen2 diagram**

![](https://3617683785-files.gitbook.io/~/files/v0/b/gitbook-x-prod.appspot.com/o/spaces%2FZJzpNocHhYVmD43GZobR%2Fuploads%2FzQs54m3l6QVENh7hVV9z%2F0.jpeg?alt=media)

![Monteringsbrakett](https://3617683785-files.gitbook.io/~/files/v0/b/gitbook-x-prod.appspot.com/o/spaces%2FZJzpNocHhYVmD43GZobR%2Fuploads%2FeQvuAUeRtLwcHqiIjuvX%2F1.jpeg?alt=media)

### **Diagramnøkkel**&#x20;

1. **LED 1 - Sone 1 (Grønn/Rød)**
   * Full Arm-modus - Rød lyser
   * Hjem/1/2/3-modus - Rød blinker
   * Frakoblet-modus - Grønn lyser
   * Gå-test eller læringsmodus - Grønn blinker
2. **LED 2 - Sone 2 (Grønn/Rød)**
   * Full Arm-modus - Rød lyser
   * Hjem/1/2/3-modus - Rød blinker
   * Frakoblet-modus - Grønn lyser
   * Gå-test eller læringsmodus - Grønn blinker
3. **LED 3 - Status (Oransje/Rød)**
   * Systemfeil - Oransje lyser
   * Alarmutløst – Rød blinker
   * Alarm i minnet – Rød lyser
4. **Høyttaler**
5. **Micro SIM-kortrom**
6. **USB-port**
7. **Lær/Reset-knapp**
8. **Ethernet-port**
9. **Batteribryter (skyv til “ON” for å møte kravene i gjeldende EN-standard.)**
10. **Intern deksel**
11. **Summer**
12. **Spor for veggmontering**

{% hint style="warning" %}
Merk: Selv om dette fungerer som krokplasseringen for bakpanelene ved veggmontering, er det også en sekundær sabotasjebryter på EN2-kompatibel variant av panelet. Den interne sabotasjebryteren blir komprimert når panelet er hektet på monteringsbraketten. Når panelet fjernes fra monteringsbraketten, aktiveres sabotasjebryteren og panelet sender et sabotasje-åpent-signal for å minne brukeren om denne tilstanden.
{% endhint %}

13. **Inntak for strømkabel**
14. **Kabelgjennomføring**
15. **Festeskruer x 2**
16. **Huller for veggmontering x 2**
17. **Monteringsbrakett**

### **Designspesifikasjoner**

<table data-header-hidden><thead><tr><th width="194"></th><th width="563"></th></tr></thead><tbody><tr><td><strong>Funksjon</strong></td><td></td></tr><tr><td>Antall partisjoner</td><td>2</td></tr><tr><td>Antall trådløse soner</td><td>80 per partisjon, 160 totalt</td></tr><tr><td>Antall PIR-kameraer</td><td>16 (3-5 anbefales)</td></tr><tr><td>Antall brukere</td><td>40 brukere totalt med tilgang for flere partisjoner*</td></tr><tr><td>Sonetyper</td><td>Se vedlegg D</td></tr><tr><td>Bruker-PIN-koder</td><td><p>1 PIN-kode per bruker (6-sifret, tall 0~9), tilgjengelige kombinasjoner fra 000100~999999 (999998 forskjellige kombinasjoner, 000000 og 000001 er ikke tillatt). </p><p>Merk: Innføring av 5 ugyldige bruker-PIN-koder på fjern-tastaturet vil låse fjern-tastaturet i 15 minutter.</p></td></tr><tr><td>Kontrollfasiliteter</td><td><p>Fjern-tastatur &#x26; fjernkontroller </p><p>Alarm.com-serverwebsider</p></td></tr><tr><td>Rapporteringsdestinasjoner</td><td>20 overvåkingsstasjoner eller mobilnummer</td></tr><tr><td>Rapporteringsformat</td><td>Contact ID, SIA, SMS-tekst,</td></tr><tr><td>Armeringsmoduser</td><td>Arm Away, Arm Stay, Disarm</td></tr><tr><td>Alarmtype</td><td>Innbrudd, Panikk, Brann, Medisinsk, Nødstilfelle, Vann, Stille</td></tr><tr><td>Sirentidsavbrudd</td><td>Programmerbar (3 min. som standard), Kun for bruk med fjern-tastatur</td></tr><tr><td>Overvåkning</td><td>Programmerbar tidsramme for inaktivitetsvarsling</td></tr><tr><td>Spesiell funksjon</td><td>Tamperbeskyttelse</td></tr><tr><td>GSM-standarder</td><td>Overholder CE-standarder 4GPP TS 51.010-1, EN 301 511, EN301489-7</td></tr></tbody></table>

<table data-header-hidden><thead><tr><th width="207"></th><th width="318"></th><th></th></tr></thead><tbody><tr><td><strong>EN-klassifisering</strong></td><td>EN Grad 2 Klasse II</td><td></td></tr><tr><td>Alarmløpsoverføring</td><td>Dobbelt vei: DP1 (EN50136-1:2012)</td><td></td></tr><tr><td>Støttet RCT</td><td>Alarm Report Server (ARS), Fibro, OH200, MasterMind, Manitou, MicroKey og SIA DC 09</td><td></td></tr><tr><td>Driftsmodus for bekreftelse.</td><td>Pass-through (EN50136-2:2013, Klausul 6.1.3)</td><td></td></tr><tr><td><strong>Minne</strong></td><td><p>DDR3L SDRAM: 512 Mbyte</p><p> eMMC : 4 GByte</p></td><td></td></tr><tr><td><strong>Elektrisk</strong></td><td></td><td></td></tr><tr><td>Strømkilde</td><td>Innebygd switchende strømforsyning (S.P.S), 100-240V, 50/60Hz inngang, 12V 1.5A utgang</td><td></td></tr><tr><td>Type strømforsyning</td><td>PS Type A, ikke egnet for bruk utenfor overvåkede lokaler.</td><td></td></tr><tr><td>Reservebatteri</td><td>7.2V, NiMH 600mAh AAA oppladbart batteripakke (innebygd)</td><td></td></tr><tr><td>APS-feil Lavspennings SD-signalterskel</td><td>7.3V±3%</td><td></td></tr><tr><td>Batteritid</td><td>14 timer</td><td></td></tr><tr><td>Batteriladetid til 80% av 600mAH</td><td>72 timer</td><td></td></tr><tr><td>Minimum energinivå for reservebatteriet</td><td>86%</td><td></td></tr><tr><td>Strømforbruk</td><td>AC-drevet</td><td><p>Gjennomsnitt: 126mA/12V standby </p><p>839mA/12V full belastning</p></td></tr><tr><td></td><td>Batteridrevet</td><td><p>Gjennomsnitt: 42mA/12V standby </p><p>876mA/12V full belastning</p></td></tr><tr><td><strong>Trådløst</strong></td><td></td><td></td></tr></tbody></table>

<table data-header-hidden><thead><tr><th width="288"></th><th></th></tr></thead><tbody><tr><td>GSM/GPRS/EDGE-frekvens</td><td>B1 (2100 MHz) / B3 (1800 MHz) / B5 (850 MHz) / B7 (2600 MHz) / B8 (900 MHz) / B20 (800 MHz) (EU)</td></tr><tr><td>LTE-frekvens</td><td>B1 (2100 MHz) / B3 (1800 MHz) / B5 (850 MHz) / B7 (2600 MHz) / B8 (900 MHz) / B20 (800 MHz) (EU)</td></tr><tr><td>RF-frekvens</td><td>868.6375MHz / 433.82MHz / 426MHz / 910 MHz</td></tr><tr><td><p>Z-Wave-frekvens* </p><p>*Kun tilgjengelig på utvalgte HSGW-paneler</p></td><td>800-serie Z-Wave</td></tr><tr><td>Antennetype</td><td><p>GSM: Hoved – PIFA; AUX – Dipol </p><p>ZW: Monopole* </p><p>RF: Monopole</p><p>*Kun tilgjengelig på utvalgte HSGW-paneler</p></td></tr><tr><td>Kryptering</td><td>Privat krypteringsmetode</td></tr><tr><td>Protokoll</td><td>Climax</td></tr><tr><td><strong>Fysiske egenskaper</strong></td><td></td></tr><tr><td>Driftstemperatur</td><td>-10°C til 45°C (14°F til 113°F)</td></tr><tr><td>Fuktighet</td><td>50 ~ 85% relativ luftfuktighet @23°C, ikke-kondenserende</td></tr><tr><td>Størrelse</td><td>185 mm x 185 mm x 50 mm</td></tr><tr><td>Vekt</td><td>580 g (inkluderer reservebatteri)</td></tr></tbody></table>

## 2. Opprette en kundekonto

For å bruke panelet må en kundekonto opprettes ved bruk av Alarm.com-forhandlernettstedet eller MobileTech-appen\*. MobileTech-appen kan lastes ned fra Apple App Store eller Android Play Store. Vennligst få gyldige påloggingsopplysninger fra administratoren din for å bruke en av applikasjonene.

Hvis administratoren din ikke har opprettet en konto eller forpliktelse før installasjonen, trengs følgende for å opprette kundekontoen:

* Kundenavn
* Adresse
* Telefonnummer
* E-postadresse
* 15-sifret IMEI fra panelet

For å aktivere en forpliktelse trengs kun IMEI.

\* For UL-kompatible installasjoner kan kun kunde- og forhandlers nettportaler brukes.

## 3. Sette opp panelet

Før du begynner, bekreft at du har alle komponentene som trengs for installasjonen:

* Panel
* Strømadapter
* Stativ for bordmontering (kan være festet til panelet)
* Ethernet-kabel
* Skruer for veggmontering
* Eksternt utstyr

### **Starte opp og koble til panelet**

1. Fjern de 2 skruene som sikret panelkappen til monteringsbraketten. (Figur 1)
2. Fjern monteringsbraketten for å avdekke fikseringsskruen for bakdekselet. (Figur 2)

![Figur 1                                                                                                              Figur 2](https://3617683785-files.gitbook.io/~/files/v0/b/gitbook-x-prod.appspot.com/o/spaces%2FZJzpNocHhYVmD43GZobR%2Fuploads%2FD7QTK65q22xsheMFMoFd%2F2.png?alt=media)

1. Fjern skruen som sikrer bakdekselet (som sirklert i Figur 2).
2. Sett opp kontrollpanelet gjennom følgende trinn:

I. Koble Ethernet-kabel til panelets Ethernet-port.

1. Sett inn et funksjonelt micro SIM-kort i micro SIM-kortrommet, SIM-kortets PIN-kode må være deaktivert først.
2. Skyv batteribryteren til ON-posisjon.

IV. Bruk AC-strømkabelen for innebygd S.P.S for å koble til strømnettet.

1. Koble ledningen, lukk bakdekselet og sikre det ved å feste skruen. Fortsett med å montere panelet på veggen.

### **Montering av panelet (kreves for EN-overholdelse)**

Panelet kan enten festes på veggen eller plasseres på et bord. **For at panelet skal oppfylle kravene i gjeldende EN-standard, må veggmontering brukes.**

1. Bruk monteringshullene som mal, merk monteringslokasjoner på veggen.
2. Fest monteringsbraketten til veggen ved å stramme de 2 skruene gjennom veggmonteringshullene.

![](https://3617683785-files.gitbook.io/~/files/v0/b/gitbook-x-prod.appspot.com/o/spaces%2FZJzpNocHhYVmD43GZobR%2Fuploads%2FHf6rAz24EE8ZxYI7Q8mi%2F3.jpeg?alt=media)

3. Monter kontrollpanelet med krokene på monteringsbraketten festet i bakdekselet på panelet, og trykk det ned til du hører et klikk.

Sørg for at sabotasjebryteren er riktig komprimert mot kroken på monteringsbraketten. Stram deretter de 2 nederste festeskruene for å fullføre installasjonen.

![Trykk](https://3617683785-files.gitbook.io/~/files/v0/b/gitbook-x-prod.appspot.com/o/spaces%2FZJzpNocHhYVmD43GZobR%2Fuploads%2FiXBYPFZyrJiOex7XuNRQ%2F4.png?alt=media)

#### **LED-status**

1. Når panelet starter opp, vil alle LED-ene lyse opp og deretter slukke for å indikere at panelet starter opp.
2. Når panelet er slått på, vil LED 3 blinke ORANSJE for å indikere at panelet registrerer seg mot mobilnettet og mottar en IP-adresse fra ruteren.
3. Når panelet har registrert seg vellykket mot mobilnettet og mottatt en IP-adresse, vil LED
   1. blinke GRØNT hvert 5. til 10. sekund for å indikere at kommunikasjon er etablert. a. Se vedlegg A LED-guide for en fullstendig oversikt over LED-oppførsel.
4. Registreringsprosessen for mobilnett kan ta opptil 10 minutter. Hvis LED 3 fortsatt er ORANSJE etter 10 minutter, kontroller at det ikke er noen feiltilstander på panelet. Hvis det ikke er andre feiltilstander, se vedlegg B Feilsøking kommunikasjon.

#### **Knappefunksjonalitet:**

Reset-knappen er plassert på høyre side av PCB-en, inne i panelet (merket som element 24 i diagramnøkkelen). Reset-knappen kan brukes i flere tilfeller ved å holde knappen nede i ulike tidslengder:

**Telefontest (3-10 sekunder)**: Telefontest utføres for å sende en kommunikasjonstest fra panelet til bakenden. Den initierer kommunikasjon og verifiserer at modulen kommuniserer på mobilnettet.

**Læringsmodus (10-20 sekunder)**: Bruk av knappen for å sette panelet i læringsmodus gjøres for å legge til sensor i panelet lokalt.

**Strømavbrudd og påslag (20-30 sekunder):** En strømav/på-syklus slår sikkerhetspanelet helt av og deretter på igjen for å oppdatere det. Dette er en vanlig handling for ulike feilsøkingsproblemer.

## 4. Bekrefte signalering med Alarm.com

For å programmere og konfigurere systemet må panelet kunne kommunisere med Alarm.com-bakenden. For å bekrefte at systemet kommuniserer via både mobil og bredbånd, følg trinnene nedenfor:

1. Bekreft grunnleggende kommunikasjon ved å sjekke for bekreftede meldinger i hendelseshistorikken enten på MobileTech eller forhandlers nettsted.
2. Fra *Fjernverktøy* kjør en *Kommunikasjonssignaltest* for å verifisere kommunikasjon. Dette vil verifisere kommunikasjon over både bredbånd og mobil, samt sjekke mobilens signalstyrke.

a. Denne testen kan ta opptil 5 minutter å kjøre.

## 5. Legge til sensorer og eksternt utstyr

#### **Sikkerhetssensorer**

Sikkerhetssensorer kan kun legges til i systemet lokalt via en læringsmodus-basert sensoridentifikasjon.

#### **Legge til sikkerhetssensorer ved bruk av forhandlersiden eller MobileTech:**

1. Sett panelet i læringsmodus
   1. Forhandlerside: *Utstyr > Sensorer > Legg til en sensor*
   2. MobileTech *Utstyr > Sensorer > Legg til sensor*
2. Vent på meldingen “Søker etter nye sensorer på nettverket.”
3. LED 1 og LED 2 vil bli konstant GRØNNE og ett-toners beep vil høres.
4. Utløs en enhet for å legge den til nettverket.
   1. Se enhetens installasjonsmanual for hvordan man utløser hver spesifikke enhet
5. Når en enhet er lagt til vellykket, vil panelet gi et ett-toners pip og enheten vises på skjermen.
6. Fortsett å utløse andre enheter som må læres inn. Flere enheter kan legges til uten å måtte gå inn i læringsmodus igjen.
   1. Hvis ingen nye enheter blir utløst, vil læringsmodus time ut etter 5 minutter
7. Når alle enheter er lagt til, velg å AVSLUTTE læringsmodus.
8. På påfølgende skjerm er det mulig å definere sensornavn, gruppenummer, partisjon og innstillinger for overvåking av sensoraktivitet.
   1. Kun eksterne sirener: Vennligst se enhetens spesifikasjonsmanual for instruksjoner om hvordan endre sensorens partisjon, da trinn 4 må fullføres igjen etter å ha endret partisjonen fra Alarm.com.
   2. Sensorgrupper vil ha et nummer og en kort beskrivelse av oppførselen. For fullstendig beskrivelse av gruppeoppførsel, se vedlegg D.

Merk: tastaturet må være installert innenfor de beskyttede lokalene for UL-kompatible installasjoner.

#### **Fjerne sikkerhetssensorer ved bruk av forhandlersiden eller MobileTech**

* Naviger til siden Slett sensor.
  1. Forhandlerside: *Utstyr > Sensorer > Slett en sensor/eksternt utstyr*
  2. MobileTech: *Utstyr > Sensorer > Slett sensor*
* Hak av SLETT-boksen ved siden av sensoren som må fjernes.
* Klikk Send kommando for å fjerne sensoren fra systemet.
* Sensoren vil bli fjernet fra systemet innen 5 minutter.

#### **Endre sensorinnstillinger og konfigurasjon:**

1. Forhandlerside: Fra *Utstyr* siden velg riktig sensor og handling:
   1. Endre sensorens navn
   2. Endre sensorgruppe
   3. Endre sensorpartisjon
   4. Endre innstillinger for overvåking av sensoraktivitet
2. MobileTech: Naviger til *Utstyr > Sensorer.*
   1. Dette tillater oppdatering av sensornavn, gruppe og innstillinger for aktivitetsovervåking.
   2. For å oppdatere partisjonen, fortsett til *Avanserte sensorinnstillinger.*

MERK:

<mark style="color:rød;">Hvis systemet ditt krever overholdelse av den lokale forskriften PD 6662, kreves det at systemet ikke kan frakobles via innskriving av brukerkode på et tastatur. I stedet må brukeren tilbys mulighet til å frakoble systemet via et knappetrykk, nøkkelbrikke eller prox-tag som brukes sammen med en akseptabel tag-leserenhet.</mark>

#### **Z-Wave-sensorer:**

Legge til en Z-Wave-enhet ved bruk av forhandlersiden eller MobileTech:

1. Sett panelet i Legg til-modus
   1. Forhandlerside: Naviger til *Utstyr > emPower-fanen > Avanserte Z-Wave-innstillinger > Legg til Z-Wave-enheter*
   2. MobileTech: Naviger til *Utstyr > Z-Wave-enheter > Legg til Z-Wave-enheter*
2. Utløs Z-Wave-enheten for å legge den til nettverket
3. Når en enhet er lagt til vellykket, vil panelet gi et ett-toners pip og enheten vises på skjermen
4. Fortsett å utløse andre enheter som må læres inn. Flere enheter kan legges til uten å måtte gå inn i læringsmodus igjen
5. Når alle Z-Wave-enheter er lagt til, avslutt Legg til-modus og kjør en nettverksgjenoppdagelse

Fjerne en Z-Wave-enhet ved bruk av forhandlersiden eller MobileTech

1. Sett panelet i Slett-modus
   1. Forhandlerside: Naviger til *Utstyr > emPower-enheter-fanen > Avanserte Z-Wave-innstillinger > Slett Z-Wave-enheter.*
   2. MobileTech: Naviger til *Utstyr > Z-Wave-enheter > Slett Z-Wave-enheter.*
2. Utløs enheten for å slette den fra nettverket og tøm enhetens minne.
3. Fortsett å fjerne andre enheter som må fjernes; enheter som fjernes vil vises på skjermen.
4. Når alle enheter er fjernet, avslutt Slett-modus og kjør en nettverksgjenoppdagelse.

#### **Lokal innlæring:**

Enheter kan læres inn lokalt uten Alarm.com-nettstedet også. Denne handlingen er begrenset til sikkerhetssensorer og kan ikke brukes for Z-Wave-enheter.

1. Hold inne Auto Learn-knappen i 10 sekunder til panelet avgir et ett-toners pip for å indikere at det har gått inn i læringsmodus. Toppled-ene vil bli konstant GRØNNE for å indikere at panelet er i læringsmodus.
2. Utløs hver enhet i henhold til prosedyren i enhetens installasjonsmanual.
3. Når panelet mottar et signal fra enheten, vil det gi et totonepip for å indikere at den ble lært inn i panelet vellykket.
4. Når alle enheter er lært inn, trykk og hold Auto Learn-knappen på panelet i ett sekund for å avslutte læringsmodus. Panelet vil gi et totonepip og LED-ene vil slukke for å indikere at det har gått tilbake til normal modus.
5. Konfigurer sensorene fra Alarm.com-forhandlersiden eller MobileTech.

#### **Fjerne sikkerhetssensorer ved bruk av forhandlersiden eller MobileTech**

* Naviger til siden Slett sensor.
  1. Forhandlerside: *Utstyr > Sensorer > Slett en sensor/eksternt utstyr*
  2. MobileTech: *Utstyr > Sensorer > Slett sensor*
* Hak av SLETT-boksen ved siden av sensoren som må fjernes.
* Klikk Send kommando for å fjerne sensoren fra systemet.
* Sensoren vil bli fjernet fra systemet innen 5 minutter.

#### **Endre sensorinnstillinger og konfigurasjon:**

Etter at en sikkerhetssensor er lært inn, kan følgende innstillinger endres:

* Endre sensornavn
* Endre sensorgruppe
* Endre sensorpartisjon
* Endre sensorens aktivitetsovervåkingsstatus
* Endre sensorstatus

For å redigere en sensor, naviger til “endre”-seksjonen:

1. Forhandlerside: *Utstyr > Sensorer > Endre*
2. MobileTech: *Utstyr > Sensorer > Endre*

* Klikk på nedtrekksmenyen for å vise alle tilgjengelige innstillinger. Når du er klar til å sende den nye innstillingen, trykk “Send kommando”

## 6. Gå-test og montering av enheter

Når alle enheter er lært inn, plasser enhetene i sine endelige posisjoner og kjør en gå-test for å sikre at alle enheter signaliserer korrekt i sine endelige posisjoner. Hardwired-sensorer kan allerede være plassert avhengig av hvilken type installasjon som utføres.

#### **Gå-test**

1. Gå inn i Walk Test-modus, LED 1 og LED 2 vil blinke GRØNT mens du er i Walk Test-modus
   1. Forhandlerside: *AirFx Fjernverktøy > Walk Test*
   2. MobileTech: *Utstyr > Sensorer > Walk Test*
2. Velg Start Walk Test og aktiver hver sensor
3. Når sensorer aktiveres, vil deres hendelse vises på skjermen og sensoren vil avgi et totonepip
4. Etter at alle sensorer er utløst, velg Avslutt Walk Test for å avslutte walk test-modus.
   1. Hvis en sensorutløsning ikke registrerte seg under Walk Test, prøv å flytte den nærmere kontrollpanelet og utløse den igjen. Hvis enheten fungerer da, prøv å bruke en RF-repeater for å utvide rekkevidden til kontrollpanelet.

#### **Montering av enheter**

Når enhetene signaliserer i sine endelige posisjoner, kan de monteres i henhold til instruksjonene som følger med hver enhet.

## 7. Systemprogrammering

Systeminnstillingene kan programmeres via *Fjernverktøy* på Alarm.com-forhandlersiden eller MobileTech-appen. Nedenfor beskrives definisjonene av de forskjellige systeminnstillingene sammen med beskrivelser og innstillingsalternativer inkludert systemstandard.

Standard systemprogrammering kan oppdateres via Alarm.com-forhandlersiden ved hjelp av AirFX-programmeringsmaler. For mer om AirFX-programmeringsmaler, kontakt din Alarm.com-salgsrepresentant.

**Panelprogrammeringsalternativer:**

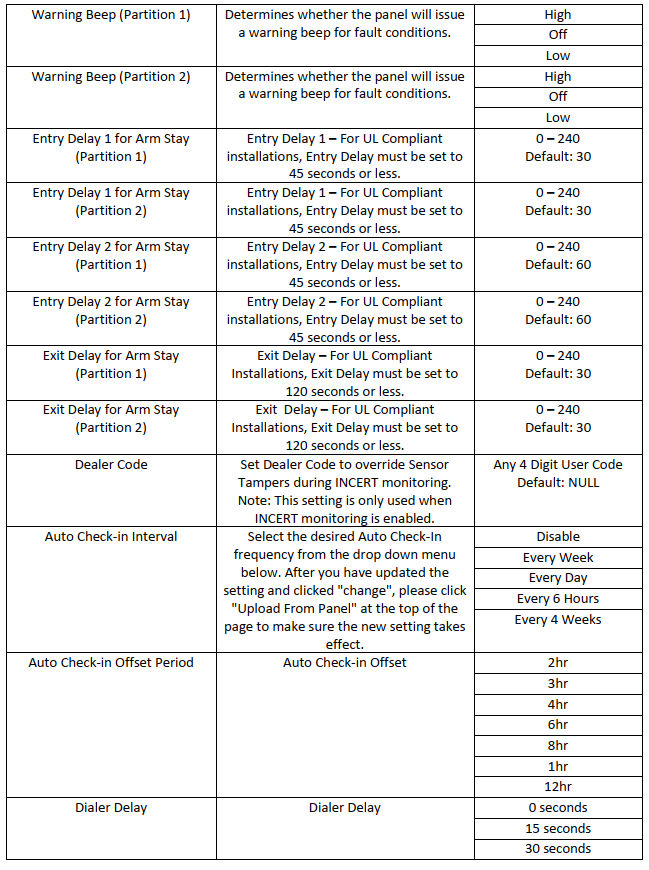

Se vedlegg C for en fullstendig liste over panelprogrammeringsalternativer og standardinnstillinger.

**Sensorprogrammeringsalternativer:**

Sensorer kan programmeres ved å endre sensorgruppene fra forhandlersiden *Utstyr > Sensorer > Endre sensorgruppe* siden eller MobileTech *Utstyr > Sensorer > Endre sensor* Gruppe-siden. Se Vedlegg D for beskrivelser av sensorgrupper.

## 8. Fjernverktøy

Når systemet er riktig installert og programmert, sørg for at alt fungerer godt ved å bruke en systemkontroll fra Fjernverktøyet. Dette starter en automatisk systemomfattende verifisering av riktig funksjonalitet. Hvis noe ikke fungerer perfekt, vil feilsøkingssteg og anbefalinger bli gitt.

Denne sjekken kan gjøres ved å velge *Fjernverktøy* på MobileTech eller forhandlersiden og kjøre en systemkontroll.

## Vedlegg

### Vedlegg A: LED-guide

**LED 1 (Rød/Grønn)**

Rød PÅ – Partisjon én er Armert Away

RØD blink – Partisjon én er Armert Stay

Grønn PÅ – Systemet er i Auto Learn-modus

Rask grønn blink – Systemet er i Walk Test-/Z-Wave Slett-modus

Grønn blink hvert 5. sekund – Panelet kommuniserer over både mobil- og IP-veier Grønn blink hvert 10. sekund – Panelet kommuniserer over 1 vei

**LED 2 (Rød/Grønn)**

Rød PÅ – Partisjon to er Armert Away

RØD blink – Partisjon to er Armert Stay

Grønn PÅ – Systemet er i Auto Learn-modus

Rask grønn blink – Systemet er i Walk Test-/Z-Wave Slett-modus

**LED 3 (Rød/Gul)**

Rød PÅ – Alarm i minnet

Rød blink – Alarm

Gul PÅ – Systemfeil.

Gul blink – Registrerer på mobilnettverket

Mulige systemfeil:

* Sensor-sabotasje
* Sensor-feil
* Sensor lavt batteri
* Panelmanipulasjon
* Panel lavt batteri
* Panelbatteri av
* Mobilkommunikasjonsfeil
* Bredbåndskommunikasjonsfeil/ingen Ethernet-kabel tilkoblet

### Vedlegg B: Feilsøking kommunikasjon

#### **Mobilsvikt**

Det er flere mulige årsaker til at mobilkommunikasjonen ikke er tilkoblet Alarm.com:

* Problemer med trådløs signalstyrke eller dekning.

1. Sørg for at modulen er installert høyt nok i bygningen og nær en yttervegg. Alarm.com anbefaler at modulen installeres over bakkenivå (dvs. IKKE i en kjeller) og ikke midt i en stor konstruksjon (dvs. IKKE i et innvendig skap langt fra ytterveggene).
2. Sørg for at ingenting i nærheten av modulen kan forårsake RF-interferens. Store metallgjenstander eller ventilasjonskanaler, platevegger og apparater som genererer RF kan forstyrre modulen.
3. Hvis kunden befinner seg i et område med marginal trådløs dekning, kan en høygevinst ekstern antenne være nødvendig. Kontakt din Alarm.com-representant om dette ved behov.

* Sørg for at SIM-kortet ikke er fjernet.

### **Bredbåndssvikt**

For problemer med bredbåndskommunikasjon, vennligst sjekk følgende:

* Sørg for at Ethernet-kabelen er plugget inn både i kundens ruter og panelet.
  1. Hvis panelet er koblet via WiFi, sørg for at SSID og passord er riktige.
* Sørg for at kundens ruter har strøm og internett ved å sjekke internettforbindelsen på en annen enhet på nettverket.
* Hvis panelet er koblet via statisk IP-adresse, sørg for at alle parametere er satt i samsvar med nettverksspesifikasjonene.

#### **Tilgang til panels feilsøkingsside**

#### **Via kundens ruter:**

1. Koble en bærbar PC, telefon eller nettbrett til samme nettverk som panelet.
2. Logg inn på kundens ruter ved å bruke ruterens produsentinstruksjoner og finn IP-adressen til panelet.
3. Naviger til panelets IP-adresse

### Vedlegg C: Panelprogrammeringsalternativer

<figure><img src="https://3617683785-files.gitbook.io/~/files/v0/b/gitbook-x-prod.appspot.com/o/spaces%2FZJzpNocHhYVmD43GZobR%2Fuploads%2FwZ55nLGkGfAe9OXqsvCF%2Fimage.png?alt=media&#x26;token=85e71e8f-ba52-45b7-a7fe-cbe5b6e1a009" alt=""><figcaption></figcaption></figure>

<figure><img src="https://3617683785-files.gitbook.io/~/files/v0/b/gitbook-x-prod.appspot.com/o/spaces%2FZJzpNocHhYVmD43GZobR%2Fuploads%2FgoUoMTfgz93e4ZwLiXQs%2Fimage.png?alt=media&#x26;token=ac094966-c7af-4487-8d51-51416c9104d3" alt=""><figcaption></figcaption></figure>

<figure><img src="https://3617683785-files.gitbook.io/~/files/v0/b/gitbook-x-prod.appspot.com/o/spaces%2FZJzpNocHhYVmD43GZobR%2Fuploads%2Fhac38sb4OZHwEtoU68GT%2Fimage.png?alt=media&#x26;token=2df308f9-d964-4ee6-b242-896d67bc9ce5" alt=""><figcaption></figcaption></figure>

<figure><img src="https://3617683785-files.gitbook.io/~/files/v0/b/gitbook-x-prod.appspot.com/o/spaces%2FZJzpNocHhYVmD43GZobR%2Fuploads%2FeAySRKxlJdEyg4aKneBY%2Fimage.png?alt=media&#x26;token=3e0209e5-994d-4c2e-ac95-61192ab5bfa5" alt=""><figcaption></figcaption></figure>

<figure><img src="https://3617683785-files.gitbook.io/~/files/v0/b/gitbook-x-prod.appspot.com/o/spaces%2FZJzpNocHhYVmD43GZobR%2Fuploads%2FRdicHsloH6CxtUb3JEel%2Fimage.png?alt=media&#x26;token=fd03755e-96a5-48e3-af52-1fa8ddeaea30" alt=""><figcaption></figcaption></figure>

<figure><img src="https://3617683785-files.gitbook.io/~/files/v0/b/gitbook-x-prod.appspot.com/o/spaces%2FZJzpNocHhYVmD43GZobR%2Fuploads%2Flvh661vDyQV9qqqc62Hi%2Fimage.png?alt=media&#x26;token=cfc49a0d-aad8-42b4-a6a1-f8d6e19d5a6a" alt=""><figcaption></figcaption></figure>

<figure><img src="https://3617683785-files.gitbook.io/~/files/v0/b/gitbook-x-prod.appspot.com/o/spaces%2FZJzpNocHhYVmD43GZobR%2Fuploads%2FgiXJGEkW6dmCT9y1JbNN%2Fimage.png?alt=media&#x26;token=e99f6223-f760-4928-b09d-dd55b0a868e2" alt=""><figcaption></figcaption></figure>

<figure><img src="https://3617683785-files.gitbook.io/~/files/v0/b/gitbook-x-prod.appspot.com/o/spaces%2FZJzpNocHhYVmD43GZobR%2Fuploads%2Fg64ldvBozWiTPnk1GR79%2Fimage.png?alt=media&#x26;token=408a50d1-13ff-4db8-836a-60eade1ed7d0" alt=""><figcaption></figcaption></figure>

<figure><img src="https://3617683785-files.gitbook.io/~/files/v0/b/gitbook-x-prod.appspot.com/o/spaces%2FZJzpNocHhYVmD43GZobR%2Fuploads%2FgWByefwrAepqz5nqCRgv%2Fimage.png?alt=media&#x26;token=12af6c71-a3d1-4156-90c2-810b8318fbeb" alt=""><figcaption></figcaption></figure>

\*Kun tilgjengelig på visse firmwareoppdateringer. For best resultat, sørg for at panelet ditt har den nyeste fastvaren.

## Vedlegg D: Konfigurasjon av sensorgrupper

### **Kvalifiserte armeringstilstander:**

**Frakoblet:** Laveste sikkerhetsnivå, panelet er ikke armert.

**Arm Stay:** Systemet er delvis armert; visse soner, som de innenfor de beskyttede lokalene, er ikke armert da det forventes at de kan bli utløst mens systemet er Arm Stay.

**Arm Away:** Høyeste sikkerhetsnivå, alle soner som genererer en alarm og rapporterer til sentralovervåkingsstasjonen er armert.

**24-timers soner:** Disse sonene er alltid armert og vil generere en alarm uavhengig av armeringstilstanden til panelet.

### **Sensorgrupper etter fysisk sensortype:**

#### **Kontakt:**

<table data-header-hidden><thead><tr><th width="101"></th><th width="185"></th><th></th></tr></thead><tbody><tr><td><strong>Gruppe</strong></td><td><strong>Kort beskrivelse</strong></td><td><strong>Lang beskrivelse</strong></td></tr><tr><td>8</td><td>24-timers innbrudd</td><td>24-timers umiddelbar innbruddsalarm, alltid armert, ment å beskytte spesielle eiendeler som et våpenskap eller en safe. Sirene vil høres og alarm vil overføres uavhengig av armeringstilstand.</td></tr><tr><td>10</td><td>Standard forsinket inngang/utgang</td><td>En inngang/utgangsone som starter inngangsforsinkelse når den utløses mens systemet er armert i stay- eller away-modus. Hvis systemet ikke frakobles innen utløpet av inngangsforsinkelsen, vil en alarm høres.</td></tr></tbody></table>

<table data-header-hidden><thead><tr><th width="101"></th><th width="190"></th><th></th></tr></thead><tbody><tr><td>11</td><td>Utvidet forsinket inngang/utgang</td><td>En inngang/utgangsone som starter utvidet inngangsforsinkelse når den utløses mens systemet er armert. Hvis systemet ikke frakobles innen utløpet av inngangsforsinkelsen, vil en alarm høres.</td></tr><tr><td>13</td><td>Umiddelbar perimeter</td><td>Ytre soner, umiddelbar hørbar alarm under arm stay og arm away. Sirene vil høres.</td></tr><tr><td>14</td><td><p>Interiør </p><p>Stay/Away</p></td><td>Interiørsone, umiddelbar hørbar alarm under arm stay og arm away. Sirene vil høres/</td></tr><tr><td>16</td><td>Interior Away</td><td>Interiørsone, armert kun i Away-modus, ikke armert i Stay-modus. Ment for innerdører som brukes under arm stay. Sirene vil høres.</td></tr><tr><td>18</td><td>Sensor med kryss-sone verifisering</td><td>Ment for soner utsatt for falske alarmer eller for overvåkingsstasjoner som krever verifiserte alarmer. Utløsning av én sensor med kryss-sone verifisering aktiverer sirenen og rapporteres som en feil, mens utløsning av en andre sensor med kryss-sone verifisering rapporterer en verifisert alarm til overvåkingsstasjonen. Armert kun i Away.</td></tr><tr><td>19</td><td>Interior Delay</td><td>Interiørsone som starter inngangsforsinkelse når den utløses. Genererer en hørbar alarm ved slutten av inngangsforsinkelsen hvis systemet ikke frakobles. Armert i Away-modus, ikke armert i Stay-modus.</td></tr><tr><td>25</td><td>Kun ringeklokke</td><td>Ingen alarmrapport. Utløsning av sensor gir en hørbar ringeklokke på panelet uavhengig av armtilstand</td></tr><tr><td>31</td><td>Stemme-ringeklokke kun</td><td>Ingen alarmrapport. Utløsning av sensor gir en hørbar stemmeanrop på panelet uavhengig av armtilstand. Bare tilgjengelig på spesifikt maskinvare</td></tr><tr><td>36</td><td>24-timers sabotasje</td><td>24-timers umiddelbar sabotasjealarm, alltid armert, ment å beskytte spesielle eiendeler som et våpenskap eller en safe. Når utløst, sender den en sabotasje til overvåkingsstasjonen uavhengig av armtilstand. Sirene vil ikke høres.</td></tr><tr><td>40*</td><td>Sone uten rapportering</td><td>Brukes for opptakssensorer eller andre soner uten rapport til sentral stasjon</td></tr><tr><td>60</td><td>24-timers stille alarm</td><td>Brukes i spesielle tilfeller når en stille hjelpeakut panikk trenger å registreres ved bruk av en kontakt uavhengig av armeringstilstand. Bruksområde: for bruk med en kablet panikkknapp koblet til DC-23. Alarm vil høres</td></tr><tr><td>67</td><td>Sensor med kryss-sone verifisering</td><td><p>Ment for soner utsatt for falske alarmer eller for overvåkingsstasjoner som krever verifiserte alarmer. </p><p>Utløsning av én sensor med kryss-sone verifisering aktiverer sirenen og rapporterer en uverifisert alarm, mens utløsning av en andre sensor med kryss-sone verifisering rapporterer en verifisert alarm til overvåkingsstasjonen. </p><p>Armert i Stay og Away.</p></td></tr></tbody></table>

#### Bevegelse

<table data-header-hidden><thead><tr><th width="107"></th><th width="191"></th><th></th></tr></thead><tbody><tr><td><strong>Gruppe</strong></td><td><strong>Kort beskrivelse</strong></td><td><strong>Lang beskrivelse</strong></td></tr><tr><td>13</td><td>Umiddelbar perimeter</td><td>Ytre soner, umiddelbar hørbar alarm under arm stay og arm away. Sirene vil høres.</td></tr><tr><td>15</td><td>Interiørfølger</td><td>Interiørfølger, armert i stay og away, initierer en hørbar alarm hvis en inngangs-/utgangssone (f.eks.: ytterdør) ikke er utløst først. Hvis inngangs-/utgangssonen utløses, vil den ikke generere en alarm før slutten av inngangsforsinkelsen. Sirene vil høres.</td></tr><tr><td>17</td><td>Interior Stay Follower</td><td>Interiørfølger, når armert i away initierer en hørbar alarm hvis en inngangs-/utgangssone (f.eks.: ytterdør) ikke er utløst først. Hvis inngangs-/utgangssonen utløses, vil den ikke generere en alarm før slutten av inngangsforsinkelsen. Ingen respons under Arm Stay. Sirene vil høres.</td></tr><tr><td>18</td><td>Sensor med kryss-sone verifisering</td><td>Ment for soner utsatt for falske alarmer eller for overvåkingsstasjoner som krever verifiserte alarmer. Utløsning av én sensor med kryss-sone verifisering aktiverer sirenen og rapporteres som en feil, mens utløsning av en andre sensor med kryss-sone verifisering rapporterer en verifisert alarm til overvåkingsstasjonen. Armert kun i Away.</td></tr><tr><td>20</td><td>Interior Delay</td><td>Interiørsone som starter inngangsforsinkelse når den utløses. Genererer en hørbar alarm ved slutten av inngangsforsinkelsen hvis systemet ikke frakobles. Armert i Away-modus, ikke armert i Stay-modus.</td></tr><tr><td>25</td><td>Bevegelse - kun ringeklokke</td><td>Ingen alarmrapport. Utløsning av sensor gir en hørbar ringeklokke på panelet uavhengig av armtilstand.</td></tr><tr><td>31</td><td>Stemme-ringeklokke kun</td><td>Ingen alarmrapport. Utløsning av sensor gir en hørbar stemmeanrop på panelet uavhengig av armtilstand. Bare tilgjengelig på spesifikt maskinvare</td></tr><tr><td>40*</td><td>Sone uten rapportering</td><td>Brukes for opptakssensorer eller andre soner uten rapport til sentral stasjon</td></tr><tr><td>50</td><td>Forsinket Stay/Away</td><td>Interiørsensorer, aktiverer inngangsforsinkelse når de utløses i arm stay og arm away. Hvis systemet ikke frakobles innen utløpet av inngangsforsinkelsen, vil en alarm høres. Sirene vil høres.</td></tr><tr><td>67</td><td>Sensor med kryss-sone verifisering</td><td><p>Ment for soner utsatt for falske alarmer eller for overvåkingsstasjoner som krever verifiserte alarmer.</p><p></p><p>Utløsning av én sensor med kryss-sone verifisering aktiverer sirenen og rapporterer en uverifisert alarm, mens utløsning av en andre sensor med kryss-sone verifisering rapporterer en verifisert alarm til overvåkingsstasjonen. </p><p></p><p>Armert i Stay og Away.</p></td></tr></tbody></table>

#### **Glassbrudd:**

<table data-header-hidden><thead><tr><th width="114"></th><th width="193"></th><th></th></tr></thead><tbody><tr><td><strong>Gruppe</strong></td><td><strong>Kort beskrivelse</strong></td><td><strong>Lang beskrivelse</strong></td></tr><tr><td>8</td><td>24-timers innbrudd</td><td>24-timers umiddelbar innbruddsalarm, alltid armert, ment å beskytte spesielle eiendeler som et våpenskap eller en safe. Sirene vil høres og alarm vil overføres uavhengig av armeringstilstand.</td></tr><tr><td>13</td><td>Umiddelbar perimeter</td><td>Ytre soner, umiddelbar hørbar alarm under arm stay og arm away. Sirene vil høres.</td></tr><tr><td>16</td><td>Interior Away</td><td><p>Interiørsone, armert kun i Away-modus, ikke armert i Stay-modus. Ment for innerdører som brukes under arm stay. Sirene vil høres. </p><p>Når utløst, forårsaker dette et øyeblikkelig alarm.</p></td></tr><tr><td>18</td><td>Sensor med Cross Zone-verifikasjoner</td><td>Ment for soner utsatt for falske alarmer eller for overvåkingssentre som krever verifiserte alarmer. Utløsning av én sensor med cross zone-verifikasjon aktiverer sirenen og rapporteres som et problem, mens utløsing av en andre sensor med Cross Zone-verifikasjon rapporterer en Verifisert alarm til overvåkingssenteret. Kun vækstavvæpnet (Armed away).</td></tr><tr><td>40*</td><td>Sone uten rapportering</td><td>Brukes for opptakssensorer eller andre soner uten rapport til sentral stasjon</td></tr><tr><td>67</td><td>Sensor med Cross Zone-verifikasjoner</td><td><p>Ment for soner utsatt for falske alarmer eller for overvåkingsstasjoner som krever verifiserte alarmer.</p><p></p><p> Utløsning av én sensor med cross zone-verifikasjon aktiverer sirenen og rapporterer en uverifisert alarm, mens utløsing av en andre sensor med Cross Zone-verifikasjon rapporterer en Verifisert alarm til overvåkingssenteret. Væpnet i Stay og Away.</p></td></tr><tr><td></td><td></td><td></td></tr><tr><td><strong>Livssikkerhet:</strong></td><td></td><td></td></tr><tr><td><strong>Gruppe</strong></td><td><strong>Kort beskrivelse</strong></td><td><strong>Lang beskrivelse</strong></td></tr><tr><td>34</td><td>24-timers karbondioksid (CO)</td><td>Karbondioksidgassdetektorer, øyeblikkelig alarm, alltid aktivert. Genererer hørbar CO-alarm når den utløses.</td></tr><tr><td>26</td><td>24-timers brann</td><td>24-timers brann, hurtig temperaturstigning (rate-of-rise) og røyksensorer, øyeblikkelig alarm, alltid aktivert. Utløsning av sensor genererer en hørbar brannalarm uavhengig av væpningsstatus.</td></tr></tbody></table>

<table data-header-hidden><thead><tr><th width="120"></th><th width="190"></th><th></th></tr></thead><tbody><tr><td>61</td><td>24-timers brann med verifikasjon</td><td>24-timers brann med verifikasjon, krever en annen sensor for å validere brannrøyk- eller temperaturstigningssensoren, øyeblikkelig alarm, alltid aktivert. Sirenen vil lyde.</td></tr><tr><td>79*</td><td>24-timers stille brann</td><td>24-timers brann, hurtig temperaturstigning og røyksensorer, øyeblikkelig alarm uten sirene, alltid aktivert</td></tr><tr><td>38</td><td>24-timers vann</td><td>24-timers eksterne vannsensorer. Genererer en hørbar vannalarm når den utløses uavhengig av væpningsstatus. Sirenen vil lyde og enheten vil pipe (hvis enheten har intern lydgiver).</td></tr><tr><td>91*</td><td>24-timers stille frost/vann</td><td>24-timers eksterne frost- eller vannsensorer. Genererer en hørbar vannalarm når den utløses uavhengig av væpningsstatus. Alarm uten sirene, enheten vil gi feillyder når den utløses hvis enheten har intern lydgiver.</td></tr><tr><td>40*</td><td>Sone uten rapportering</td><td>Brukes for opptakssensorer eller andre soner uten rapport til sentral stasjon</td></tr><tr><td>52</td><td>24-timers frost</td><td><p>24-timers eksterne frostsensorer. Genererer en frostalarm når den utløses uavhengig av væpningsstatus. </p><p></p><p>Alarm uten sirene, enheten vil gi feillyder når den utløses hvis enheten har intern lydgiver.</p><p></p><p>Når utløst, forårsaker dette et øyeblikkelig alarm.</p></td></tr><tr><td></td><td></td><td></td></tr><tr><td><strong>Tastatur:</strong></td><td></td><td></td></tr><tr><td><strong>Gruppe</strong></td><td><strong>Kort beskrivelse</strong></td><td><strong>Lang beskrivelse</strong></td></tr><tr><td>0</td><td>24-timers fast panikk</td><td>Når panelet er væpnet i away, vil manipulering av tastaturet forårsake en hørbar panikkalarm. Sirenen vil lyde.</td></tr><tr><td>2</td><td>24-timers stille fast panikk</td><td>Når panelet er væpnet i away, vil manipulering av tastaturet forårsake en stille panikkalarm. Sirenen vil ikke lyde.</td></tr><tr><td>4</td><td>24-timers fast hjelpesignal (auxiliary)</td><td>Når panelet er væpnet i away, vil manipulering av tastaturet forårsake en hørbar medisinsk panikk. Sirenen vil lyde.</td></tr><tr><td></td><td></td><td></td></tr><tr><td><strong>Nøkkelbrikke (Keyfob):</strong></td><td></td><td></td></tr><tr><td><strong>Gruppe</strong></td><td><strong>Kort beskrivelse</strong></td><td><strong>Lang beskrivelse</strong></td></tr><tr><td>1</td><td>24-timers bærbar panikk</td><td>Når panikk-knappen utløses, vil en hørbar panikkalarm forekomme uavhengig av væpningsstatus. Sirenen vil lyde.</td></tr></tbody></table>

<table data-header-hidden><thead><tr><th width="122"></th><th width="188"></th><th></th></tr></thead><tbody><tr><td>3</td><td>24-timers stille bærbar panikk</td><td>Når panikk-knappen utløses, vil en stille panikkalarm forekomme uavhengig av væpningsstatus. Sirenen vil ikke lyde.</td></tr><tr><td>6</td><td>24-timers bærbar hjelpesignal (auxiliary)</td><td>Når panikk-knappen utløses, vil en hørbar medisinsk panikkalarm forekomme uavhengig av væpningsstatus. Sirenen vil lyde.</td></tr><tr><td></td><td></td><td></td></tr><tr><td><strong>Diverse:</strong></td><td></td><td></td></tr><tr><td><strong>Gruppe</strong></td><td><strong>Kort beskrivelse</strong></td><td><strong>Lang beskrivelse</strong></td></tr><tr><td>72*</td><td>Sikkerhetssensor-repeater</td><td>Hjelpeenhet: Enhetsrepeater brukt for å utvide rekkevidde</td></tr><tr><td>33</td><td>Siren</td><td>Trådløs sirene.</td></tr><tr><td>30</td><td></td><td>Brukes for å betegne en enhet som ikke er gjenkjent eller støttet.</td></tr><tr><td>40*</td><td>Sone uten rapportering</td><td>Brukes for opptakssensorer eller andre soner uten en sentralstasjon-rapport.</td></tr></tbody></table>

\*Ikke tilgjengelig i enkelte firmwareversjoner. For best resultat, oppdater til siste firmwareversjon.

Vedlegg E: CID-rapporteringskoder

| **CS-hendelse**                                                         | **SIA-kode** | **CID-kode** |   |
| ----------------------------------------------------------------------- | ------------ | ------------ | - |
| **Beskrivelse**                                                         |              |              |   |
| Sensor lavt batteri                                                     | XT           | 1384         |   |
| Sensor lavt batteri                                                     | XR           | 3384         |   |
| Gjenopprett                                                             |              |              |   |
| Sensor-manipulasjonsalarm                                               | TA           | 1383         |   |
| Sensor-manipulasjon gjenopprettet                                       | TR           | 3383         |   |
| Gjenoppretting av strømbrudd (AC)                                       | AR           | 3301         |   |
| Strømbrudd (AC)                                                         | AT           | 1301         |   |
| Lukkerapport                                                            | CL           | 3401         |   |
| Lukkerapport                                                            | CL           | 3403         |   |
| Nylig lukking                                                           | CR           | 1459         |   |
| Utgangsalarm                                                            | EE           | 1457         |   |
| Bussovervåkning                                                         | NULL         | NULL         |   |
| Brannpanikk                                                             | FA           | 1110         |   |
| Avbestilling av brannpanikk                                             | FH           | 3110         |   |
| Tvungen alarm (Duress)                                                  | HA           | 1121         |   |
| Tastefelt-manipulasjon -                                                | JA           | 1137         |   |
| Tastetrykk                                                              |              |              |   |
| Gjenoppretting av tastefelt-manipulasjon                                | NULL         | 3137         |   |
| Alarm.com Hybrid Installasjonsveiledning Versjon 7.0 Publisert 12.04.23 | 29           |              |   |

| Panelprogrammering                   | LB | 1627 |
| ------------------------------------ | -- | ---- |
| Telefonfeil gjenopprettet            | LR | 3350 |
| Telefonfeil                          | LT | 1350 |
| Hjelpesignal (Auxiliary Panic)       | MA | 1100 |
| Avbestilling av hjelpesignal         | MH | 3100 |
| Ingen aktivitetsalarm                | NA | 1102 |
| Gjenoppretting av ingen aktivitet    | NS | 3102 |
| Avbestillingsrapport                 | OC | 1406 |
| Åpningsrapport                       | OP | 1401 |
| Åpningsrapport                       | OP | 1403 |
| Politi panikk                        | PA | 1120 |
| Avbestilling av politi panikk        | PH | 3120 |
| Mottakerfeil                         | XS | 1355 |
| CPU lavt batteri - gjenoppretting    | YR | 3302 |
| CPU lavt batteri                     | YT | 1302 |
| Frost - ESM-modul                    | ZA | 1159 |
| Frost - ESM-modul                    | ZH | 3159 |
| Gjenopprett                          |    |      |
| Panelmanipulasjon                    | TA | 1137 |
| Manuell telefontest                  | RX | 1601 |
| Auto-telefontest                     | RP | 1602 |
| Feil i mobilbackup                   | YC | 1356 |
| Gjenoppretting av mobilbackup        | YK | 3356 |
| Sensor test start                    | TS | 1607 |
| Sensor test slutt                    | TE | 3607 |
| Mottaker blokkert                    | XQ | 1355 |
| Mistenkt inngangsforsinkelse         | UZ | 1777 |
| Alarm (Mulig kollisjon &             |    |      |
| Knusing)                             |    |      |
| Feil ved to utløsninger              | XM | 3138 |
| Stille politi panikk                 | HA | 1122 |
| Avbestilling av stille politi panikk | HH | 3122 |

Vedlegg F: Fabrikktilbakestilling av panelet

1. Koble fra AC-adapter, skyv batteribryteren til Av.
2. Trykk og hold Learn-knappen og koble AC-adapteren til panelet. Alle LED-lys vil slå seg på i 10 sekunder.
3. Hold Reset-knappen inne i 30 sekunder og slipp deretter. Etter 10 sekunder vil panelet starte på nytt og alle LED-lys vil slå seg PÅ.
4. Vent i 10 sekunder og alle LED-lys vil slå seg AV for å indikere at fabrikktilbakestillingen er fullført.

Vedlegg G: Instruksjoner for sensorinnmelding

Før innmelding, sett kontrollpanelet i sensor-læringsmodus. For mer detaljerte instruksjoner og diagrammer, se enhetsinstallasjonsmanualene.

**Tastatur:**

Mens i normal driftsmodus, trykk og hold \* og # samtidig i 1 sekund. Tastaturet vil avgi en lang pipelyd for å indikere at det sendte innmeldingssignalet til kontrollpanelet.

Alternativt:

1. Sett tastaturet i testmodus:
2. Trykk \*.
3. Skriv inn standard PIN 0000.
4. Trykk \* og deretter 7, tastaturet vil avgi en lang pipelyd for å indikere at det sendte innmeldingssignalet til kontrollpanelet.
5. Avslutt testmodus ved å trykke fraværs-tasten to ganger.

**Nøkkelbrikke (Keyfob):**

Trykk en knapp på nøkkelbrikken én gang.

**Kontakt, PIR, støt, glassbrudd:**

Trykk på "Test"-knappen på enheten. Hvis du er usikker på hvilken knapp som er "Test"-knappen, henvis til sensordiagrammet i installasjonsmanualen.

**Siren:**

Se sirenens installasjonsveiledning for informasjon om hvordan sende innmeldingssignalet fra sirenen. For å sette en sirene i partisjon 2, må sirenen først være innmeldt i partisjon 1. Flytt deretter sirenen til partisjon 2 ved hjelp av AirFX eller MobileTech og sørg for at kommandoen blir bekreftet av panelet ved å sjekke hendelseshistorikken. Når kommandoen er bekreftet, følg instruksjonene for å sende innmeldingssignalet fra sirenen en andre gang for å fullføre flyttingen til partisjon 2. Hvis dette trinnet ikke følges, vil ikke sirenen fungere riktig.
