# VESTA-397

**IRAGS-35-BUS**

## **BUS kablet PIR pluss glassbruddsdetektor**&#x20;

<figure><img src="https://3617683785-files.gitbook.io/~/files/v0/b/gitbook-x-prod.appspot.com/o/spaces%2FZJzpNocHhYVmD43GZobR%2Fuploads%2F5yDlewPhnM0LGI5vEUVg%2Fimage.png?alt=media&#x26;token=764ae83a-8340-435f-8435-08de3298ac70" alt=""><figcaption></figcaption></figure>

### Introduksjon

IRAGS-35-BUS integrerer to sensorer, PIR-bevegelsessensoren og glassbruddsdetektoren, i én enhet, med deteksjon av bevegelser innen et tildelt område og sender signal til kontrollpanelet for å aktivere alarmen dersom en inntrenger krysser dens deteksjonsområde, samt ved knusing av glassvinduer.

PIR-en er designet for å gi en typisk deteksjonsrekkevidde på 12 meter når den monteres i en høyde på 2,5 meter over bakken og støtter funksjonen for kjæledyrimmunitet for å unngå falsk alarm. Den høyfrekvente lyden som avgis ved glassbrudd kan detekteres av glassbruddsdetektoren.

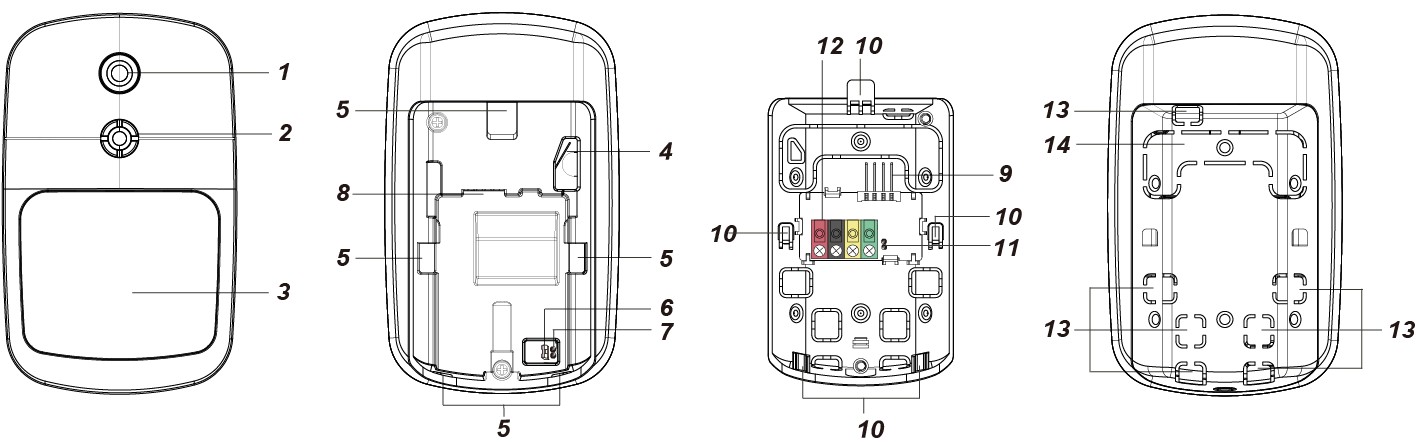

### Deler Identifikasjon

<figure><img src="https://3617683785-files.gitbook.io/~/files/v0/b/gitbook-x-prod.appspot.com/o/spaces%2FZJzpNocHhYVmD43GZobR%2Fuploads%2FlRZ9FxAExNW5AhvMw4vH%2F0.jpeg?alt=media" alt=""><figcaption></figcaption></figure>

### 1 Testknapp / LED-indikator

* Testknappen brukes for å teste radioytelsen og for læringsformål.
* LED-indikatoren brukes til å indikere systemets status.

### 2 Mikrofon&#x20;

### 3 IR-sensor&#x20;

### 4 Sabotasjebryter&#x20;

### 5 Krokhull&#x20;

### 6 Jumperbryter for aktivering/deaktivering av kjæledyrimmunitet (JP3)

<figure><img src="https://3617683785-files.gitbook.io/~/files/v0/b/gitbook-x-prod.appspot.com/o/spaces%2FZJzpNocHhYVmD43GZobR%2Fuploads%2FGc3TH0ZLFkbC9eWo3bgX%2F5.jpeg?alt=media" alt=""><figcaption></figcaption></figure>

**Jumper på.** hopperkoblingen er satt inn, og kobler de to pinnene sammen

&#x20;**Jumper av.** Jumperkoblingen er fjernet eller “**parkert**” på én pinne.

* Når satt til PÅ, er kjæledyrsimmunitet deaktivert (fabrikkstandard).
* Når satt til AV, er kjæledyrsimmunitet aktivert.

### 7 Jumperbryter for økning av sensitivitet (JP4)

* Når satt til PÅ, er PIRs deteksjonsfølsomhet høy.
* Når satt til AV, er PIRs deteksjonsfølsomhet på normalt nivå. (fabrikkstandard)

### 8 BUS-skinnekontaktsokkelen&#x20;

### 9 BUS-skinne&#x20;

### 10 kroker&#x20;

### 11 Terminalmotstand-jumperbryter (J3)

På hvert BUS-nettverk, aktiver terminalmotstand-jumpere ved begge endepunkter (de to fjerneste nodene) for å forhindre signalrefleksjon og sikre stabil kommunikasjon. Hvis detektoren er ett av endepunktene, sett denne jumperbryteren til PÅ.

* Hvis jumperen er AV (jumperkoblingen er fjernet eller “parkert” på én pinne), er kommunikasjonskapasiteten på normalt nivå.
* Hvis jumperen er PÅ, vil kommunikasjonskapasiteten bli forbedret.

### **12 BUS-terminal**&#x20;

### **13 BUS-ledningshull**&#x20;

### **14 Avbrytelsesområde for sabotasjebryter**

## Funksjoner

### LED-indikator

* <mark style="color:rød;">**Rød LED**</mark>**&#x20;(for PIR)**

I normal drift vil LED-indikatoren lyse i følgende situasjoner:

* Når dekselet åpnes og sabotasje-bryteren utløses
* Når bevegelse oppdages hvis sabotasje-tilstanden fortsetter
* Når bevegelse oppdages i testmodus
* Når fjerninnstilling fra kontrollpanelet er vellykket anvendt. LED-en vil ikke blinke hvis PIR-sabotasje er normal og ikke i testmodus.

I normal drift vil LED-indikatoren blinke 5 ganger når detektoren mottar fjerninnstillinger fra kontrollpanelet.

* <mark style="color:oransje;">**Oransje LED**</mark>**&#x20;(for glassbruddsdetektor)**
  * Den oransje LED-en lyser når testknappen trykkes.
  * Den oransje LED-en vil sakte slå seg på og deretter slå seg av når fjerninnstilling fra kontrollpanelet er vellykket brukt.
  * Den oransje LED-en lyser når glassbrudd oppdages i testmodus.

(Den oransje LED-en lyser ikke når glassbrudd oppdages under normal drift.)

* <mark style="color:grønn;">**Grønn LED**</mark>**&#x20;(for glassbruddsdetektor)**
  * Den grønne LED-en vil blinke raskt når glassslag oppdages i testmodus.
  * Den grønne LED-en vil blinke en gang per sekund i testmodus.

### Strømforsyning&#x20;

* Når IRAGS-35-BUS er fast kablet til et hybridpanel, kan 13,5V strømforsyning leveres av hybridpanelet.

### Forsiktighet

* Kabling av PIR-bevegelsessensoren bør kun utføres av sertifisert tekniker med riktig kunnskap og opplæring i elektrisk utstyr.
* Før installasjon eller noe vedlikeholdsarbeid, sørg for at strømforsyningen er frakoblet.

### Tamperbeskyttelse

IRAGS-35-BUS er beskyttet av en sabotasjebryter som trykkes inn når detektoren er riktig installert. Når IRAGS-35-BUS fjernes fra monteringsflaten, eller når dekselet åpnes, vil sabotasjebryteren aktiveres og detektoren vil sende et sabotasje-åpent-signal til kontrollpanelet for å varsle brukeren om tilstanden. Hvis bevegelse oppdages når sabotasjebryteren er åpen, vil PIR-LED-en lyse.

### Overvåkning

Etter installasjon vil IRAGS-35-BUS automatisk sende overvåkingssignaler til kontrollpanelet med tilfeldige intervaller på 75 sekunder.

### Testmodus

* Ved å trykke på testknappen kan den kablede PIR- og glassbruddsdetektoren settes i testmodus for **3 minutter** for å teste PIR-ens signaloverføring samt for å sjekke deteksjonsrekkevidden for glassbrudd. I testmodus vil den grønne LED-en blinke hvert sekund.
* I testmodus, hvis bevegelse oppdages, vil den røde LED-indikatoren for PIR lyse.
* I testmodus, hvis glassbrudd oppdages, vil den grønne LED-en blinke raskt og den oransje LED-en vil lyse.
* Å trykke testknappen igjen i testmodus vil forlenge testmodusens varighet med ytterligere **3 minutter**. Testmodus avsluttes etter 3 minutter.

### Testing av glassbruddsdetektoren

Glassbruddsdetektoren bør testes for å sikre at den kan oppdage glassbrudd pålitelig.

![](https://3617683785-files.gitbook.io/~/files/v0/b/gitbook-x-prod.appspot.com/o/spaces%2FZJzpNocHhYVmD43GZobR%2Fuploads%2FPpq6TAz6WWARDUnf8v54%2F11.jpeg?alt=media)

**Testverktøy**

Bruk FlexGuard FG-701 glassbrudds-simulator for å skape glassbruddslyd.

1. Sett bryterne på FG-701 til “FLEX” og “TEST” modus. Trykk på den røde startknappen.

<figure><img src="https://3617683785-files.gitbook.io/~/files/v0/b/gitbook-x-prod.appspot.com/o/spaces%2FZJzpNocHhYVmD43GZobR%2Fuploads%2FE1Q36MJWcg88V9tt5i1Z%2F12.jpeg?alt=media" alt=""><figcaption></figcaption></figure>

2. Plasser FG-701 på ønsket teststed på glasset og pek høyttaleren mot IRAGS-35-BUS. Lukk vindusdekselet hvis det er til stede.
3. Slå på glasset med et polstret verktøy for å skape en glasspåvirkningslyd. Når FG-701 registrerer glasspåvirkningslyden, vil den avgi en glassbruddslyd.&#x20;

**Testing av glassbruddsdetektoren**

Plasser detektoren på ønsket installasjonssted. Sørg for at følsomhetsnivået er justert basert på deteksjonsrekkevidden. For optimal deteksjon bør IRAGS-35-BUS peke mot vinduer for å overvåke glassbrudd.

1. Trykk en gang på testknappen, og enheten går inn i testmodus i 5 minutter. Den grønne LED-en vil blinke sakte.
2. Trykk den røde startknappen på FG-701. Innen 8 sekunder etter knappetrykket, slå på glasset med et polstret verktøy for å lage en glassslagslyd. FG-701 vil produsere et utbrudd av glassbruddslyd.
3. IRAGS-35-BUS vil bli aktivert hvis både lyden av slag mot glasset og lyden av glassbrudd mottas korrekt. Den grønne LED-en vil blinke raskt og den oransje LED-en vil lyse. Et glassbruddsignal vil bli sendt til kontrollpanelet.

{% hint style="warning" %}
Merk:

Etter at den røde startknappen på FG-701 er trykket, hvis ingen slag utføres innen 8 sekunder, vil simulatoren automatisk slå seg av. Du må trykke den røde startknappen igjen for å starte testen på nytt.
{% endhint %}

### Glasstykkelse

Floatglass: 3 mm til 6,4 mm (1/8 til 1/4”)

Herdet glass: 2,4 mm til 6,4 mm (3/32 til 1/4”)

Trådglass: 3,2 mm til 6,4 mm (1/8 til 1/4”)

Laminerte glass: 3,2 mm til 6,4 mm (1/8 til 1/4”)

### Dobbel deteksjonsfunksjon

* PIR-bevegelsessensoren har en dobbel deteksjonsfunksjon som forbedrer deteksjonsnøyaktigheten.
* Når funksjonen er aktivert, vil PIR-bevegelsessensoren utløse alarm bare hvis to påfølgende bevegelser oppdages innenfor en angitt tidsramme (5 sekunder, 10 sekunder, 15 sekunder, programmerbart fra kontrollpanelet).
* Hvis dobbel deteksjonsfunksjon er deaktivert, vil PIR-sensoren umiddelbart utløse alarm ved påvisning av enhver bevegelse.
* For å justere dobbel deteksjonstid eller for å deaktivere denne funksjonen helt, se avsnittet om fjernkonfigurasjon.

### Søvn-timer

* PIR-bevegelsessensoren har en automatisk «sovetid» i en angitt periode etter å ha sendt et alarmtilfelle.
* I løpet av sovetiden vil PIR-bevegelsessensoren ikke sende alarm på nytt. Først når sovetiden utløper vil PIR-bevegelsessensoren igjen sende alarm, utløst av én bevegelse eller to bevegelser når dobbel deteksjon er aktivert.
* Sovetidstimeren kan justeres eksternt til 10 sekunder, 20 sekunder, 30 sekunder, 60 sekunder, 90 sekunder, 120 sekunder, 180 sekunder, eller deaktiveres helt. Se avsnittet om fjernkonfigurasjon for detaljer.

### PIR dyreimmunitetsfunksjon

IRAGS-35-BUS støtter funksjon for kjæledyrimmunitet og vil ikke oppdage kjæledyr opptil 25 kg for å minimere falske alarmer.

Kjæledyrimmunitetsfunksjonen kan aktiveres eller deaktiveres ved å sette posisjonen til jumperbryteren for kjæledyrimmunitet (JP3). Når jumperbryteren (JP3) er satt til PÅ, er kjæledyrimmunitet deaktivert (fabrikkinnstilling). Når jumperbryteren (JP3) er satt til AV, er kjæledyrimmunitet aktivert. Kjæledyrimmunitetsfunksjonen kan også justeres via fjerninnstilling som beskrevet i ***Fjerninnstilling*** seksjonen nedenfor.

### Følsomhetsinnstilling

* **For PIR-bevegelsessensor**

Du kan bruke følsomhetsøkende jumper-bryter (JP4) for å øke PIR-ens deteksjonsfølsomhet.

For å øke deteksjonsfølsomheten, sett JP4 til PÅ. For å opprettholde normal deteksjonsfølsomhet, sett JP4 til AV (standard). Følsomheten for PIR kan også justeres via fjerninnstilling som beskrevet i ***Fjerninnstilling*** seksjonen nedenfor.

* **For glassbruddsdetektor**

Følsomheten for glassbruddsdetektoren kan bare justeres på kontrollpanelets nettside. Vennligst se ***Fjerninnstilling*** seksjonen nedenfor.

Justering av følsomheten vil endre deteksjonsrekkevidden. Detektoren vil sende alarmsignaler til kontrollpanelet i henhold til ulike følsomhetsnivåer satt i kontrollpanelet. Følsomhetsnivåene inkluderer maksimal, medium, lav og minimum. Følsomheten er satt til maksimal (høy) som standard.

| **Følsomhet**    | **Deteksjonsrekkevidde** |
| ---------------- | ------------------------ |
| Maksimal (Høy)   | 8m                       |
| Medium (Med.)    | 5m                       |
| Lav (Lav)        | 3m                       |
| Minimum (Lavere) | 1,5m                     |

### Flex- og audiodeteksjon

* Glassbruddsdetektoren har deteksjon av lavfrekvent lyd for glasspåvirkning (flex) samt høyfrekvent lyd for glassbrudd (audio).
* Normalt vil glassbruddsdetektoren utløse alarm når den oppdager glasspåvirkning etterfulgt av glassbrudd.
* Hvis du deaktiverer flex-detektsjon for glasspåvirkning, vil glassbruddsdetektoren utløse alarm når den oppdager en høyfrekvent lyd.

{% hint style="warning" %}
Merk:

Deaktivering av flex-detektsjon for glasspåvirkning vil øke sannsynligheten for falske alarmer på grunn av miljølyder.
{% endhint %}

* &#x20;Hvis både flex- og audiodeteksjon er deaktivert, er glassbruddsdetektoren i praksis slått av.

### Fjerninnstilling

* **For PIR-bevegelsessensor**

Når PIR-en slås på, bestemmes dens kjæledyrimmunitet og følsomhet ved å justere JP3- og JP4-innstillingene eller ved å endre kjæledyrimmunitet og følsomhetsinnstillinger eksternt fra kontrollpanelet. Fjerninnstillinger vil overstyre jumperinnstillingene. **Kontrollpanelets nettside**

1. På panelets lokale nettside, gå til enhetens redigeringsside ved å klikke “Rediger” på IR-oppføringen.
2. Skriv inn konfigurasjonen for PIR-bevegelsessensoren (4 hex) i seksjonen for sensorinnstilling. Klikk OK for å bekrefte.

<figure><img src="https://3617683785-files.gitbook.io/~/files/v0/b/gitbook-x-prod.appspot.com/o/spaces%2FZJzpNocHhYVmD43GZobR%2Fuploads%2FGbcISUjHXtPYvPe8xkZV%2F13.jpeg?alt=media" alt=""><figcaption></figcaption></figure>

3. Se tabellen nedenfor for konfigurasjonsdetaljer. For eksempel, hvis du ønsker å konfigurere følgende innstilling, *Kjæledyrsimmunitet **aktivert**, **Høy** Følsomhet, dobbel deteksjonstid **5 sekunder**, sovetimer **10 sekunder***, vennligst skriv inn ***0311 (hex)***.

![](https://3617683785-files.gitbook.io/~/files/v0/b/gitbook-x-prod.appspot.com/o/spaces%2FZJzpNocHhYVmD43GZobR%2Fuploads%2F6kP0JiowqKcdcr9PbH2j%2F14.png?alt=media)

<figure><img src="https://3617683785-files.gitbook.io/~/files/v0/b/gitbook-x-prod.appspot.com/o/spaces%2FZJzpNocHhYVmD43GZobR%2Fuploads%2Ft5Y5ZZjv3WQ1aEHFGWm7%2Fimage.png?alt=media&#x26;token=e92324b4-065e-4f1a-92b3-4a6fe860a2df" alt=""><figcaption></figcaption></figure>

<figure><img src="https://3617683785-files.gitbook.io/~/files/v0/b/gitbook-x-prod.appspot.com/o/spaces%2FZJzpNocHhYVmD43GZobR%2Fuploads%2FJiXziEkFvzroml8ukftD%2Fimage.png?alt=media&#x26;token=80ba8265-269a-44ee-8478-914b392cf574" alt=""><figcaption></figcaption></figure>

* **For glassbruddsdetektor**

Funksjoner for glassbruddsdetektoren kan bare stilles inn på kontrollpanelets nettside. Konfigurerbare funksjoner er audio (høyfrekvent deteksjon for glassbruddslyd), flex (lavfrekvent deteksjon for glasspåvirkningslyd) og følsomhet.

**Kontrollpanelets nettside**

1. Klikk “Rediger” for glass-oppføringen på kontrollpanelets nettside.
2. Trykk en gang på testknappen, og deretter vises delen for sensorinnstilling.

<figure><img src="https://3617683785-files.gitbook.io/~/files/v0/b/gitbook-x-prod.appspot.com/o/spaces%2FZJzpNocHhYVmD43GZobR%2Fuploads%2FezMepXZwnWmUDjmajGR8%2F15.jpeg?alt=media" alt=""><figcaption></figcaption></figure>

3. Fyll inn konfigurasjonsverdien i henhold til tabellen nedenfor og klikk OK for å bekrefte.

Den oransje LED-en vil langsomt bli sterkere og deretter slokne, noe som indikerer at programmeringskommandoen fra kontrollpanelet er vellykket satt for glassbruddsdetektoren.

| **ACGS-konfigurasjon** | **Audio (glassbrudd)**             | **Flex (glasspåvirkning)** | **Følsomhet** |
| ---------------------- | ---------------------------------- | -------------------------- | ------------- |
| 01xx                   | Deaktiver (ACGS-detektor slått av) |                            |               |
| 0000                   | Aktiver                            | Aktiver                    | Lavere        |
| 0001                   | Aktiver                            | Aktiver                    | Lav           |
| 0002                   | Aktiver                            | Aktiver                    | Middels       |
| 0003 (Standard)        | Aktiver                            | Aktiver                    | Høy           |
| 0008                   | Aktiver                            | Deaktiver                  | Lavere        |
| 0009                   | Aktiver                            | Deaktiver                  | Lav           |
| 000A                   | Aktiver                            | Deaktiver                  | Middels       |
| 000B                   | Aktiver                            | Deaktiver                  | Høy           |

{% hint style="warning" %}
Merk:

&#x20;Deaktivering av flex-detektsjon for glasspåvirkning vil øke sannsynligheten for falske alarmer på grunn av miljølyder.
{% endhint %}

### Kabling av IRAGS-35-BUS

* Før tilkobling av PIR-bevegelsessensoren til systembussen, slå av strømmen.
* For å hjelpe med kabeltilkoblinger er terminalblokkene på hver BUS-systemmodul fargekodet.

<figure><img src="https://3617683785-files.gitbook.io/~/files/v0/b/gitbook-x-prod.appspot.com/o/spaces%2FZJzpNocHhYVmD43GZobR%2Fuploads%2F71T8jVdnKYZRHa4pgXMF%2Fimage.png?alt=media&#x26;token=cc375bf0-7eb9-4c59-8428-4df3a7c9aa69" alt=""><figcaption></figcaption></figure>

* For optimal kommunikasjon på BUS-nettverket, aktiver terminalmotstand-jumperne kun ved begge endepunktene (de to fjerneste nodene) for å forhindre signalrefleksjon og forbedre kommunikasjonsstabiliteten. IKKE aktiver jumpere på noen mellomliggende BUS-enheter --- kun de to endepunktene skal ha dem aktivert.

{% hint style="warning" %}
Merk:

* Det uttakbare designet på BUS-terminalblokkene forbedrer installasjonseffektiviteten. Før kabling kan du fjerne terminalblokkene fra kretskortet for enklere bruk, og sette dem inn igjen etter kabling.

* Etter frakobling av terminalen, ved reinstallasjon av terminalen tilbake på kortet, sørg for å installere terminalen i samme retning for å unngå potensielle farer.
  {% endhint %}

* Etter at kablene er tilkoblet og klemmene er plugget inn i basen, sett enheten tilbake på basen og press den ned slik at BUS-skinnene på basen blir godt tilkoblet kontaktsokkelen på enheten for at BUS-terminalen skal fungere.

* Feiltilkoblinger vil føre til feil eller manglende funksjon. Inspiser kablingen og sørg for riktige tilkoblinger før du setter på strøm.

![](https://3617683785-files.gitbook.io/~/files/v0/b/gitbook-x-prod.appspot.com/o/spaces%2FZJzpNocHhYVmD43GZobR%2Fuploads%2FSYsoeZRzdKoqvhvNUrUQ%2F17.jpeg?alt=media)

### Kom i gang

Følg trinnene nedenfor for å lære enheten inn i hybridpanelet. **Trinn 1** Koble enheten til panelet. Slå deretter på panelet.

**Trinn 2** På panelets nettside, klikk “**Læring**» for å gå inn på læringssiden.

**Trinn 3** Klikk “**Start**» for å gå inn i læringsmodus.

**Trinn 4** Klikk “**Legg til**» for å inkludere enheten i panelet.

 IRAGS-35-BUS vil bli gjenkjent som to separate enheter (dvs. PIR og glassbruddsdetektor), og vil oppta to soner etter å ha blitt lært inn i kontrollpanelet.

<figure><img src="https://3617683785-files.gitbook.io/~/files/v0/b/gitbook-x-prod.appspot.com/o/spaces%2FZJzpNocHhYVmD43GZobR%2Fuploads%2F268HXq9FQdDwBT6hCuFv%2F18.jpeg?alt=media" alt=""><figcaption></figcaption></figure>

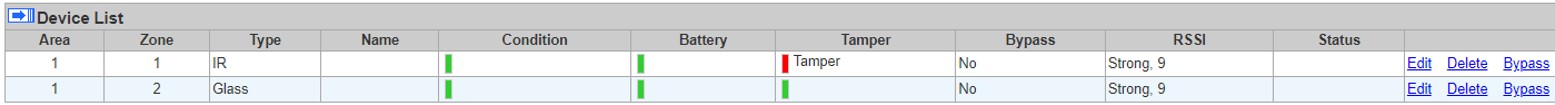

Trinn 5. Hvis enheten er lært inn i panelet, vil den vises i seksjonen «Lærte enheter».

### Identifikasjon

«**Identifiser**» funksjonen brukes for å lokalisere en spesifikk BUS-enhet i det kablede BUS-systemet. Denne funksjonen er nyttig for å skille hvilken enhet som er hvilken, spesielt i en stor installasjon hvor mange BUS-enheter er inkludert.

For å lokalisere den kablede PIR- og glassbruddsdetektoren i BUS-systemet:

**Trinn 1** På hybridpanelets nettside, klikk «Identifiser» under enhetslisten etter oppføringen i IR- eller Glass-enhetskolonnen.

**Trinn 2** Hvis den kablede PIR- og glassbruddsdetektoren mottar signalet fra hybridpanelet, vil nettsiden vise en suksessmelding og detektorens LED-indikator vil blinke 10 ganger for å vise brukeren hvor den er.

{% hint style="warning" %}
Merk:

Hvis en tidsavbruddsmelding vises på nettsiden, betyr det at den kablede PIR- og glassbruddsdetektoren ikke mottok signalet fra panelet.

Vennligst sjekk om IRAGS-35-BUS er koblet riktig til panelet innen passende kabellengde.
{% endhint %}

### Gå-test

* For å forsikre deg om at den kablede PIR- og glassbruddsdetektoren kan kommunisere med panelet etter at den er lært inn, sett kontrollpanelet i gangtestmodus og trykk testknappen på IRAGS-35-BUS for å sende et testsignal til panelet.
* Når panelet mottar testsignalet, vil det pipe én gang og vise informasjon om den kablede PIR- og glassbruddsdetektoren øverst i enhetslisten.

{% hint style="warning" %}
Merk:

Hvis det ikke er noe svar fra panelet etter at testknappen er trykket, betyr det at panelet ikke mottok testsignalet fra enheten.

Vennligst sjekk om IRAGS-35-BUS er koblet riktig til panelet innen passende kabellengde
{% endhint %}

### Tilbakestilling til fabrikkinnstillinger

PIR- og glassbruddsdetektoren kan tilbakestilles til fabrikkinnstillingene for kjæledyrimmunitet og følsomhet basert på JP3- og JP4-innstillingene. Følg trinnene nedenfor for å fortsette.

**Trinn 1** Koble fra strømmen til detektoren ved å koble fra strømforsyningen fra kontrollpanelet.

**Trinn 2** Trykk og hold inne testknappen på detektoren, og slå deretter på panelet. Fortsett å holde testknappen inne til LED-en blinker 5 ganger. Fabrikktilbakestilling er fullført.

## Installasjon

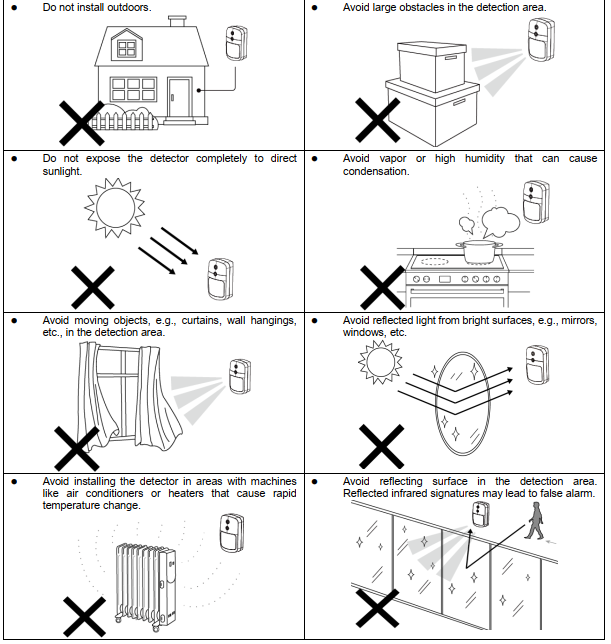

### Installasjonsveiledning

* Når detektoren er montert i en høyde på 2,3–2,5 meter over bakken, er PIRs deteksjonsrekkevidde opptil 12 meter.
* For optimal deteksjon av glassbrudd bør detektoren vende mot vinduet for å overvåke glassbruddet.
* Når kjæledyrimmunitetsfunksjonen er aktivert, vil PIR ikke oppdage kjæledyr opptil 25 kg når den er montert i høyden 2,3–2,5 meter over bakken. Om nødvendig kan du justere PIR-ens høyde i henhold til størrelsen på kjæledyret for optimal kjæledyrimmunitet. Høyere monteringssted gir større område med kjæledyrimmunitet, men vil øke blindsonen under PIR-en.
* Etter at installasjonsstedet er valgt, trykk på testknappen for å gå inn i testmodus. Gå rundt det beskyttede området og merk når LED-en lyser og kontroller at deteksjonsdekningen er tilstrekkelig.
* Når deteksjonsdekningen er funnet tilfredsstillende, følg trinnene beskrevet i ***Monteringsmetode*** seksjonen nedenfor for å montere detektoren.

<figure><img src="https://3617683785-files.gitbook.io/~/files/v0/b/gitbook-x-prod.appspot.com/o/spaces%2FZJzpNocHhYVmD43GZobR%2Fuploads%2FUriFhzsQlspzfjIUViVP%2Fimage.png?alt=media&#x26;token=74335180-4542-4da6-af38-c915085e8fc2" alt=""><figcaption></figcaption></figure>

### Monteringsmetode

* Detektoren er designet for å monteres enten på en flat overflate eller i et hjørne.
* Basen har utstansingspunkter hvor plasten er tynnere og kan knekkes for monteringsformål (FIG. 1).
* Fem krokhull på enheten brukes til å henge enheten på basen (FIG. 2) under installasjon.

<figure><img src="https://3617683785-files.gitbook.io/~/files/v0/b/gitbook-x-prod.appspot.com/o/spaces%2FZJzpNocHhYVmD43GZobR%2Fuploads%2Foh4h7GXn2cM1uIq2zWOT%2Fimage.png?alt=media&#x26;token=5589a9f5-0107-424f-821a-e3230a6ffdb6" alt=""><figcaption></figcaption></figure>

**Overflatemontering:**

1. Løsne den nederste festeskruen og løsne enheten fra basen ved å skyve enheten oppover og trekke enheten og basen fra hverandre.

<figure><img src="https://3617683785-files.gitbook.io/~/files/v0/b/gitbook-x-prod.appspot.com/o/spaces%2FZJzpNocHhYVmD43GZobR%2Fuploads%2FXeNM2q9uA8clI88uHtij%2Fimage.png?alt=media&#x26;token=d38aac6a-65c0-4840-8781-574679b2458f" alt=""><figcaption></figcaption></figure>

2. Gjennomslå de to utstansingspunktene for overflatefeste fra innsiden av basen; bruk hullene som mal og bor hull i overflaten som skal monteres.
3. (Valgfritt) Sett inn veggplugger hvis enheten skal festes på puss eller murstein.

<figure><img src="https://3617683785-files.gitbook.io/~/files/v0/b/gitbook-x-prod.appspot.com/o/spaces%2FZJzpNocHhYVmD43GZobR%2Fuploads%2FSWO5ZhENF3NoMn8lSIBb%2Fimage.png?alt=media&#x26;token=19a3dd37-d696-403f-9132-db4c43146a3e" alt=""><figcaption></figcaption></figure>

4. Heng enheten på basen og press enheten mot basen.

<figure><img src="https://3617683785-files.gitbook.io/~/files/v0/b/gitbook-x-prod.appspot.com/o/spaces%2FZJzpNocHhYVmD43GZobR%2Fuploads%2F3eZYjcGgtlmQHdPKJTMS%2Fimage.png?alt=media&#x26;token=453bc67f-1015-411e-805d-6fc88fab4a99" alt=""><figcaption></figcaption></figure>

5. Skyv enheten nedover og fest den nederste festeskruen for å sikre enheten godt til basen.

<br>

<figure><img src="https://3617683785-files.gitbook.io/~/files/v0/b/gitbook-x-prod.appspot.com/o/spaces%2FZJzpNocHhYVmD43GZobR%2Fuploads%2FRXvPJi3yFS3TwIfsOGN5%2Fimage.png?alt=media&#x26;token=3b51a184-a1e1-413f-8928-b7fd21311c21" alt=""><figcaption></figcaption></figure>

**Hjørnemontering:**

1\) Løsne den nederste festeskruen og løsne enheten fra basen ved å skyve enheten oppover og trekke enheten og basen fra hverandre.

<figure><img src="https://3617683785-files.gitbook.io/~/files/v0/b/gitbook-x-prod.appspot.com/o/spaces%2FZJzpNocHhYVmD43GZobR%2Fuploads%2F3r82s2PCN6oCzQxk3Kk4%2Fimage.png?alt=media&#x26;token=f39859be-39b3-4b19-93e3-f7f7de0d88fe" alt=""><figcaption></figcaption></figure>

2. Gjennomslå de to utstansingspunktene for overflatefeste fra innsiden av basen; bruk hullene som mal og bor hull i overflaten som skal monteres.
3. (Valgfritt) Sett inn veggplugger hvis enheten skal festes på puss eller murstein.

<figure><img src="https://3617683785-files.gitbook.io/~/files/v0/b/gitbook-x-prod.appspot.com/o/spaces%2FZJzpNocHhYVmD43GZobR%2Fuploads%2FglMStDtHkns0Aawh8ix7%2Fimage.png?alt=media&#x26;token=5e260561-2327-42c9-8949-ed4c27697a26" alt=""><figcaption></figcaption></figure>

&#x20;&#x20;

4. Skyv enheten nedover og fest den nederste festeskruen for å sikre enheten godt til basen.

<figure><img src="https://3617683785-files.gitbook.io/~/files/v0/b/gitbook-x-prod.appspot.com/o/spaces%2FZJzpNocHhYVmD43GZobR%2Fuploads%2FnrBQABMnjWcwgYiqaR8t%2Fimage.png?alt=media&#x26;token=883b548a-1a67-43ed-8177-1935d93c6f09" alt=""><figcaption></figcaption></figure>

5. Heng enheten på basen og press enheten mot basen.

<figure><img src="https://3617683785-files.gitbook.io/~/files/v0/b/gitbook-x-prod.appspot.com/o/spaces%2FZJzpNocHhYVmD43GZobR%2Fuploads%2FYs2RCdgJavqvyxSqhn2N%2Fimage.png?alt=media&#x26;token=33934315-f22a-4893-b744-8c7eeb251673" alt=""><figcaption></figcaption></figure>

6. Skyv enheten nedover og fest den nederste festeskruen for å sikre enheten godt til basen.

### Installasjonsanbefalinger

**Det anbefales å installere den kablede PIR- og glassbruddsdetektoren på følgende steder:**

* Vend mot vinduet og monter i en høyde på 2,3–2,5 meter for best ytelse.
* Unngå steder eller trapper hvor dyr kan komme inn i deteksjonsområdet ved å klatre på møbler eller andre gjenstander.
* På et sted slik at en inntrenger normalt vil bevege seg på tvers av PIRs synsfelt fra side til side.&#x20;
* I et hjørne for å gi det bredeste synet.
* På et sted hvor synsfeltet ikke vil bli blokkert av for eksempel gardiner, pyntegjenstander osv.
* Borte fra lydkilder som høyttalere, klimaanlegg eller motorer.
* Så langt unna vinduene eller dørene som mulig for å unngå ytre lydforstyrrelser.

&#x20;**Begrensninger**

<figure><img src="https://3617683785-files.gitbook.io/~/files/v0/b/gitbook-x-prod.appspot.com/o/spaces%2FZJzpNocHhYVmD43GZobR%2Fuploads%2FLUIdK9dI7Ni7bc8rTDXR%2Fimage.png?alt=media&#x26;token=305c828e-a2dc-4dc5-afe9-c068961bf7d1" alt=""><figcaption></figcaption></figure>
