VESTA-380

BX-32-DS-F1

Trådløs utendørs sireneboks

Utendørs sireneboksen brukes for å tiltrekke oppmerksomhet når alarmsignal mottas fra kontrollpanelet, ved å aktivere sirenen og blinkelyset.

Sireneboksen kan også varsle om sabotasje og lavt batterinivå.

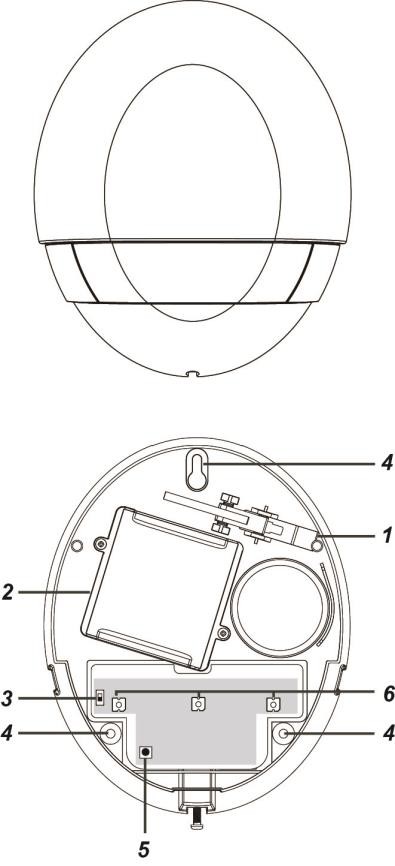

Identifisering av delene

1 Sabotasjebryter

Manipulasjonsbryteren aktiveres når sirenen tas av den monterte overflaten, eller når dekselet åpnes.

2. Batterirom

Sirenen drives av to 1,5V D-celle alkaliske batterier.

3. Batteribryter

4. Veggfester hull x 3

5. Læringsknapp

6. LED 3 & 2 & 1 (fra venstre til høyre)

Tilbehør inkludert

I tillegg til selve sirenboksen er følgende tilbehør også inkludert i pakken:

1. 3 x store rawlplugger

2. 3 x festeskruer for veggmontering

3. 2 x 1,5V D alkaliske batterier (forhåndsinnsatt)

Batteri- og lavt batteri-deteksjon

Bellbox drives av to 1,5V alkalinske D-batterier; den har lavt batteri-deteksjon og vil sende signaler om lavt batterinivå når lav spenning oppdages.

Når du bytter batteriene, etter å ha fjernet de gamle batteriene, trykk på sabotasjebryteren et par ganger for å tømme gjenværende energi helt før du setter inn nye.

Overvåkning

Bellbox overvåkes ved å sende et periodisk overvåkingssignal til kontrollpanelet. Når kontrollpanelet ikke mottar et overvåkingssignal innen den forhåndsprogrammerte perioden, vil det indikere en feil.

Funksjonsoversikt

Alarmminne

Hvis en alarm ble utløst i ditt fravær og systemet ikke ble frakoblet før alarmlengdens utløp, vil sireneboksen gi en kort alarm når systemet blir frakoblet for å varsle brukeren om at en alarm ble utløst mens han var borte. Dette antyder at inntrengeren fortsatt kan være innenfor området.

Alarmlengde

Når en alarm aktiveres av kontrollpanelet, vil kontrollpanelet varsle sireneboksen om å starte alarm i henhold til panelets egen innstilling for alarmlengde. Når panelets alarmlengde utløper, vil det varsle sireneboksen om å stoppe alarmen.

Hvis sirenen ikke mottar kontrollpanelets signal om å stoppe alarmen, vil den utløse alarm i maksimalt 3 minutter, deretter stoppe alarmen. For eksempel:

• Hvis panelalarmens varighet er satt til mer enn 3 minutter, etter at en alarm er aktivert, i stedet for å vente til panelalarmens varighet utløper, vil sirenen slutte å alarmere etter 3 minutter.

• Hvis panelet er i frakoblet modus og sirenens manipulasjonsbryter utløses, vil sirenen aktivere alarm i 3 minutter siden panelet er i frakoblet modus og vil ikke aktivere alarm fra manipulasjonsutløseren.

Sirenesabotasje

Bellbox er beskyttet mot forsøk på å åpne toppdekselet eller å løsne den fra monteringsflaten.

Hvis sireneboksen oppdager en sabotasje, vil den aktivere sirene og blinkelys i den programmerte alarmperioden. Et sabotasje-signal vil bli sendt til kontrollpanelet sammen med vanlige signaloverføringer slik at kontrollpanelet kan vise statusen tilsvarende. Hvis sabotasje-tilstanden vedvarer, vil sireneboksen avgi en serie på fem pip enten hver gang systemet blir aktivert eller når sabotasje er aktivert, for å indikere en feil.

Sabotasjefunksjonen kan midlertidig deaktiveres fra kontrollpanelet ved hjelp av funksjonen for sirene-sabotasje. Bellbox vil stoppe sabotasjedeteksjon midlertidig i én time. Denne funksjonen er hovedsakelig ment for å bytte batteri eller endre monteringssted. Etter én time vil kontrollpanelet automatisk slå funksjonen på igjen. Sabotasjedeteksjonen kan også aktiveres manuelt igjen ved bruk av Siren Tamper-funksjonen.

Lyd- og visuell statusindikasjon

Under arming / disarming av systemet bruker sirenen forskjellige metoder for å skille ulike tilstander for brukeren, som listet i tabellen.

Systemstatus	Sirene-lyd	Strobelysindikasjon
Armer/Hjem	1 pip*	3 LED-grupper blinker en gang
Frakoble	2 pip*	Blir sekvensielt blinket i 1 syklus
Armer (Lavt batteri)	3 pip	3 LED-grupper blinker tre ganger
Frakoble (Lavt batteri)	3 pip	Blir sekvensielt blinket i 3 sykluser
Armer (Manipulasjon)	5 pip	3 LED-grupper blinker 5 ganger
Frakoble (Manipulasjon)	5 pip	Blir sekvensielt blinket i 5 sykluser
Inngangs-/utgangslyd	Nedtellingspip

* Sirene-lydindikasjonen påvirkes av innstillingen Bekreftelse PÅ / AV. Når Bekreftelse er satt til AV, vil ikke bekreftelseslyden være tilgjengelig. Se Kontrollpanelets lyd/sirene-innstilling for Bekreftelse-funksjonen.

Kom i gang

Læring

Trinn 1	Løsne bunnskruen på Bellbox med en stjerneskrujern og løsne toppdekselet.
Trinn 2	Sett kontrollpanelet i læringsmodus (se kontrollpanelets brukermanual for detaljer).
Trinn 3	Skyv batteribryteren til PÅ-posisjon for å slå på Bellbox. Alle LED-ene vil blinke én gang og summeren vil pipe én gang.
Trinn 4	Trykk på Lær-knappen én gang. Bellbox vil avgi et kort pip og LED 1 & 3 vil lyse kort. Bellbox er nå i læringsmodus og vil sende en læringskode til panelet.
Trinn 5	Hvis panelet ikke mottok en læringskode, trykk lær-knappen igjen (Bellbox vil ikke pippe denne gangen).
	Hvis panelet mottar læringskoden, vil det liste enhetsinformasjonen deretter (følg kontrollpanelets manual for å fullføre læringsprosedyren). En bekreftelse vil bli sendt til Bellbox. Når bekreftelsen mottas, vil Bellbox avgi et kort pip og blinke LED 2 én gang for å indikere at læringsprosessen er vellykket og deretter forlate læringsmodus.
Trinn 6	Se kontrollpanelets manual og bruk funksjonen Rediger enhet for å sjekke Bellbox-innstillinger. Du kan redigere driftsområde, sonenummer og enhetsnavn for Bellbox.

Merk:

• Hvis læringen mislykkes, vennligst fjern Bellbox fra kontrollpanelet og gjenta trinn 4-7 igjen.

• Hvis sirenen ikke mottar bekreftelseskoden fra kontrollpanelet innen ett minutt, vil sirenen forlate læringsmodus. Start læringsprosessen på nytt fra trinn 4.

Rediger enhetsoperasjonsområde

Trinn 1 Bruk funksjonen «Rediger enhet» på panelets nettside for å endre områdeinnstillingen.

Trinn 2 For enheten som kommuniserer direkte med panelet, er innstillingen fullført etter å ha klikket OK.

For enheten som bruker en repeater, trykk Lær-knappen én gang for å sende en læringskode etter å ha endret områdeinnstillingen.

Programmering

Lyd/ Sireneinnstilling

Bruk kontrollpanelets “Lyd/ Sireneinnstilling» nettside for å sette Bellbox-konfigurasjonsfunksjon: Sabotasje på/ Sabotasje av

Du kan aktivere eller deaktivere all RF Bellbox sin sabotasjebeskyttelse med denne funksjonen. Velg for å slå på eller av Bellbox sin sabotasjefunksjon.

Merk:

Når den er slått av, vil Bellbox stoppe sabotasjedeteksjon midlertidig i én time. Etter én time vil kontrollpanelet automatisk slå funksjonen på igjen hvis sabotasjefunksjonen ikke er slått på manuelt.

Individuell Bellbox-funksjon

Rediger enhetens redigeringsside for å angi Bellbox-innstillinger og informasjon tilsvarende.

• Navn: Angi et navn for Bellbox.

• Område: Velg området Bellbox tilhører.  Sone: Velg Bellboxs sonenummer.

Attributt

• Permanent utkoblet: Hvis merket av, vil kontrollpanelet fullstendig ignorere alle signaler mottatt fra Bellbox. En frakoblet Bellbox vil ikke kunne utløse noen respons, inkludert alarm eller feil fra kontrollpanelet. Alle andre attributtinnstillinger vil også bli ignorert.

• Hele området: hvis merket av, vil alle Volum-, Tale- og Atferdsfunksjoner bli aktivert samtidig i alle områder.

Volum

• Alarmpip: angi volumet på alarmlyden til Bellbox ved alarm.

• Bekreftelsespip ved full arm: angi volumet på bekreftelsespipelyden til Bellbox når kontrollpanelet settes i Full Arm-modus.

• Bekreftelsespip ved hjemmearm: angi volumet på bekreftelsespipelyden til Bellbox når kontrollpanelet settes i Hjem-arm-modus.

• Bekreftelsespip ved avarming: angi volumet på bekreftelsespipelyden til Bellbox når kontrollpanelet settes i Deaktiver-modus.

• Utgangspip ved full arm: angi utgangsnedtellingspip-volum under full arm-modus.

• Utgangspip ved hjemmearm: angi utgangsnedtellingspip-volum under hjemmearm-modus.

• Inngangspip ved full arm: angi inngangsnedtellingspip-volum under full arm-modus.

• Inngangspip ved hjemmearm: angi inngangsnedtellingspip-volum under hjemmearm-modus.

• Dørklokke: angi volumet for dørklokkelyden (Ding-Dong-lyd).

• VDP dørklokke: Denne funksjonen støttes ikke av BX-32.

• Armer med feil: angi volumet på pipet når arming med feil.

• Utendørs innbruddssirene: Denne funksjonen støttes ikke av BX-32.

Oppførsel

• Innbrudd utløst i hjemmearm: Aktiver eller deaktiver om Bellbox aktiveres når en alarm utløses i Hjem-arm.

• Innbrudd utløst i full arm: Aktiver eller deaktiver om Bellbox aktiveres når en alarm utløses i Full Arm.

• Strobe-aktivering: Aktiver eller deaktiver strobelysaktiveringen på LED.

• Bekreftelsesflash: Aktiver eller deaktiver LED-blits når systemet er armert/dearmert. Utgangsflash: Aktiver eller deaktiver LED-blits under en utgangsnedtelling.

• Inngangsflash: Aktiver eller deaktiver LED-blits under en inngangsnedtelling.

• Utløsningsflash: Aktiver eller deaktiver LED-blits ved alarm.

• Alarm-i-minne-lyd: Aktiver eller deaktiver lyd for alarm i minne.

• Feillyd: Aktiver eller deaktiver systemfeillyder.

Installasjon

Fortsett med installasjonen etter fullført læring.

Trinn 1 Deaktiver sabotasjefunksjonen på kontrollpanelet (se kontrollpanelets bruksanvisning). Bellbox vil gi et pip for å indikere at sabotasjebryteren nå er deaktivert.

Merk:

Sabotasjefunksjonen vil bare være AV i én time. Kontrollpanelet vil automatisk slå funksjonen på igjen etter varigheten.

Trinn 2 Finn et egnet sted å montere Bellbox.

Trinn 3 Fjern toppdekselet ved å løsne bunnskruen.

Trinn 4 Hold Bellbox i ønsket posisjon; tilfør strøm til Bellbox.

Trinn 5 Sjekk om Bellbox har sterk nok signal til kontrollpanelet ved å sette kontrollpanelet i Gå-test modus (se panelmanualen). Trykk på Lær-knappen for å sjekke om signalet er sterkt nok (se panelmanualen for signalstyrke).

Trinn 6 Hvis du er fornøyd med signalstyrken, identifiser de 3 monteringshullene og monter Bellbox på veggen med de store skruene og rawlpluggene som følger med. Sørg for at sabotasjebryteren er fullt trykket inn mot veggen

Merk:

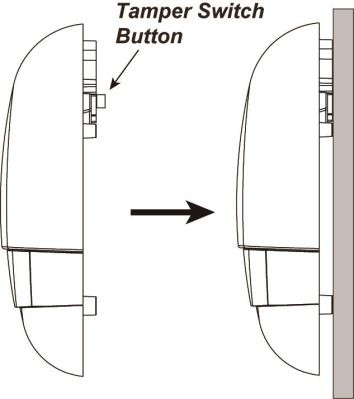

Sabotasjebryteren stikker gjennom baksiden av enheten. Når Bellbox trekkes av veggen, vil alarmen bli aktivert. Sørg for at den er fullt trykket inn når Bellbox er montert. Hvis det er et gap, fyll med egnet avstandsmateriale.

Trinn 7 Sett tilbake toppdekselet og stram bunnskruen.

Trinn 8 Aktiver sabotasjefunksjonen fra kontrollpanelet (se panelmanualen).

Trinn 9 Sjekk om installasjonen er vellykket ved å armere og dearmere systemet fra kontrollpanelet.

Vellykket aktivering/deaktivering indikeres av tabellen gitt i Lyd- og visuell statusindikasjon.

Merk:

Hvis 5 korte pip høres ved arming/dearming, betyr det at sabotasjen ikke er fullt trykket inn. Sjekk sabotasjen og sørg for at den er riktig satt og test igjen fra kontrollpanelet.

Trinn 10 Installeringen er nå fullført.

Bytte batteri

Trinn 1	Deaktiver sabotasjedeteksjon fra kontrollpanelet (se kontrollpanelets manual). Bellbox vil gi et pip for å indikere at sabotasjebryteren nå er deaktivert.
Trinn 2	Løsne bunnskruen og ta forsiktig av toppdekselet.
Trinn 3	Skyv batteribryteren til av-posisjon.
Trinn 4	Batterirommet har et lokk som er festet med 2 skruer. Skru ut skruene og åpne lokket.
Trinn 5	Fjern de gamle batteriene og trykk på sabotasjebryteren et par ganger for å tømme gjenværende energi helt.
Trinn 6	Sett inn nye batterier i batterirommet.
Trinn 7	Skyv batteribryteren til PÅ-posisjon. Alle LED-ene vil blinke én gang og summeren vil gi 1 pip når Bellbox slås på.
Trykk “Lagre” for å bekrefte scenesettingen. Rulesiden vil bli oppdatert med den nye scenen.	Sett tilbake og skru fast lokket på batterirommet.
Du kan trykke på	Sett tilbake og fest toppdekselet ved å stramme bunnskruen.
Trinn 10	Gå inn på kontrollpanelets nettside for Lyd/Sirene-innstillinger for å aktivere sabotasjefunksjonen. Bellbox vil gi et pip for å indikere at sabotasjebryteren nå er aktivert.

Tilbakestilling til fabrikkinnstillinger

Sireneboksen kan tilbakestilles og minneinnholdet slettes. Når sireneboksen fjernes fra kontrollpanelet, bør den settes til fabrikktilbakestilling for å slette kontrollpanelets minne, ellers vil sireneboksen fortsatt utløse alarm hvis den mottar alarmsignal fra panelet.

Trinn 1	Deaktiver sabotasjedeteksjon fra kontrollpanelet (se panelmanualen). Bellbox vil gi et pip for å indikere at sabotasjebryteren nå er deaktivert.
Trinn 2	Fjern Bellbox fra kontrollpanelets enhetsliste (se panelmanualen).
Trinn 3	Løsne bunnskruen og fjern toppdekselet.
Trinn 4	Skyv batteribryteren til AV-posisjon.
Trinn 5	Trykk og hold Lær-knappen og skyv batteribryteren til PÅ-posisjon. Fortsett å holde Lær-knappen i 7 sekunder. Slipp Lær-knappen når du hører 2 korte pip og et langt pip. De tidligere parameterne i Bellbox vil bli slettet og den vil gå tilbake til normalmodus.

Merk:

Når som helst sirenen fjernes fra kontrollpanelet, bør den også tilbakestilles til fabrikkinnstillinger for å tømme kontrollpanelets minne.
