VESTA-370

VST-894-IL

Utendørs PIR bevegelsessensor-kamera

VST-894 er et utendørs passivt infrarødt (PIR) bevegelsessensor-kamera. Det kan sende trådløse signaler og fangede bilder (bildekvalitet opptil 1280 x 720 piksler) til kontrollpanelet ved bevegelsesdeteksjon.

Med nattbelysningsfunksjon, UV-bestandig kapsling og vanntett til IPX5-standard, er VST-894 ideell for bakgårder, plener, porter, utendørs korridorer og ganger.

Det utendørs PIR-kameraet er designet for å gi en typisk deteksjonsrekkevidde på 12 meter og 90 graders bredde. Den fleksible PIR-avstandbegrensningen kan justeres i 5 nivåer (12M, 8,5M, 6M, 3,5M, 2,5M); anbefalt monteringshøyde er 0,8–1,2M. Med kjæledyrimmunitet kan PIR-kameraet forhindre falske alarmer utløst av kjæledyr eller små til mellomstore dyr (opptil 25 kg).

I tillegg er VST-894 designet med digital nærhetsdetektor. Anti-masking-funksjonen gjør det mulig å oppdage forsøk på å blinde detektoren ved å plassere objekter i synsfeltet.

VST-894 er også kompatibel med Climaxes repeater RP-29/router RMB-29, som ytterligere kan utvide RF-kommunikasjonsområdet til vanskelig tilgjengelige områder.

VST-894-serien inkluderer følgende modeller:

VST-894 – PIR bevegelsessensor-kamera med blink-LED

VST-894-IL – PIR bevegelsessensor-kamera med infrarød LED

Identifisering av delene

1 PIR-kameralinse

2 Blink-LED / Infrarød LED

Blink-LED (VST-894) eller infrarød LED (VST-894-IL) gir tilstrekkelig lys for bildeopptak under svake lysforhold.

3 IR-LED-indikator (rød)

4 IR-sensor

Sensoren er beregnet for å oppdage bevegelige objekter.

1. Front-tamper

Front-tamperen presses inn når kameraets frontdeksel er riktig installert.

1. Skala for kameravinkeljustering

2. Dip-bryterblokk

3. Bryter for justering av deteksjonslengde

4. Skala for IR-vinkeljustering

5. Tamper for IR-dekselet

IR-deksel-tamperen presses inn når IR-dekselet er riktig lukket.

11 PIR-følsomhetsvelger

12 Test- og læringsknapp

• Trykk og hold knappen i 3 sekunder for å sende en læringskode, og slipp knappen når VST-894 LED-indikator (rød) lyser.

• Trykk på knappen en gang for å sende en innlæringskode til repeater/ruter.

13 Batterirom

14 Bakre tamper

Den bakre tamperbryteren presses inn når PIR-kameraet er riktig montert på festebraketten. 15 VST-894 LED-indikator (rød)

16 Krokhull

17 Kroker

18 Topp stabiliseringsskruehull

19 Nederste stabiliseringsskruer

LED-indikator

IR-LED (rød)

• LED-indikatoren kan aktiveres/deaktiveres ved å sette DIP-bryter VST-894 LED-indikator IR LED-indikatorbryter1-posisjon eller fjernstyres fra panelet. Vennligst se DIP-bryterinnstillinger og Fjerninnstillinger seksjonen for detaljer.

• Når deaktivert, vil ikke LED-en aktiveres bortsett fra under oppvarming og testmodus.

• Når aktivert, vil LED-en lyse i henhold til detektorens status. - Oppvarming: den røde LED-en blinker i 60 sekunder.

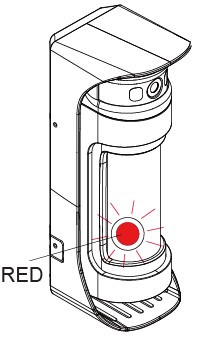

  • IR bevegelsesdeteksjon: den røde LED-en lyser i 2 sekunder.

  • Maskeringsdeteksjon: den røde LED-en blinker 3 ganger og gjentar til maskeringsforholdet er ryddet. VST-894 LED-indikator (rød)

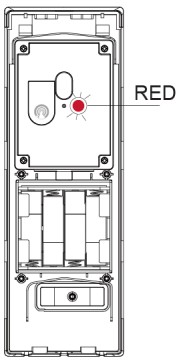

• LED-en er PÅ når PIR-kameraet er i læringsmodus.

• Når PIR-kameraet mottar bekreftelse fra kontrollpanelet, vil LED-en på PIR-kameraet blinke 6 ganger og deretter slukke for å indikere vellykket innlæring.

Batteri

• PIR‑kameraet bruker fire AA L91 litiumbatterier som strømkilde.

• PIR-kameraets batterinivå vil bli rapportert til kontrollpanelet ved overføring av regelmessige overvåkingssignaler

• PIR-kameraet har funksjon for deteksjon av lav batterispenning. Når lavt batteri oppdages, vil et lavt batterisignal bli sendt til kontrollpanelet.

For å skifte batteriene:

Trinn 1 Fjern PIR-kameraet fra festebraketten.

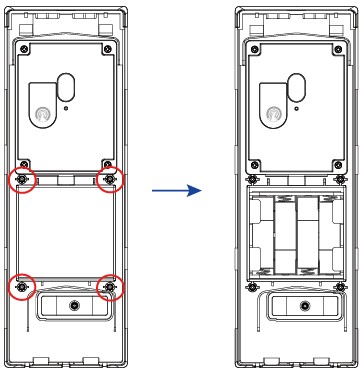

Trinn 2 Løsne de 4 fikseringsskruene på batterirommet og åpne dekselet.

Trinn 3 Fjern de gamle batteriene og trykk testknappen to ganger for å drenere restenergi fullstendig.

Trinn 4 Sett inn fire nye AA L91 litiumbatterier.

Trinn 5 Trykk på testknappen en gang. Et batteri-normalsignal vil bli sendt til kontrollpanelet.

Trinn 6 Skru tilbake batteriromdekselet.

Trinn 7 Krok PIR-kameraet tilbake på festebraketten.

Tamperbeskyttelse

• PIR-kameraet er beskyttet mot forsøk på å åpne frontdekselet, IR-dekselet, å løsne enheten fra festebraketten eller å fjerne hele enheten med makt fra monteringsstedet.

• Hvis PIR-kameraet oppdager en tamper-tilstand som åpning av frontdeksel, åpning av IR-deksel eller fjerning av enheten, vil et tamper-signal bli sendt til kontrollpanelet for å varsle brukeren om tilstanden.

Tilsynssignal

• Etter installasjon vil PIR-kameraet automatisk sende overvåkingssignaler periodisk til kontrollpanelet med tilfeldige intervaller på 15–18 minutter.

• Hvis kontrollpanelet ikke har mottatt signalet fra PIR-kameraet i den forhåndsinnstilte perioden, vil kontrollpanelet indikere på sin skjerm at det aktuelle PIR-kameraet opplever et signalbrudd.

Bildeopptak

Når alarmsystemet er aktivert, vil PIR-kameraet fange 1, 3 eller 6 alarmbilder i oppløsningene 640 x 360, 320 x 184 eller 1280 x 720 piksler (programmérbart fra kontrollpanelet) ved bevegelsesdeteksjon. Du kan også manuelt be PIR-kameraet om å ta et bilde via kontrollpanelet. De fangede bildene vil bli overført til kontrollpanelet for visuell alarmverifisering.

Merk:

Hvis ditt PIR-kamera er installert på et sted hvor kameraets synsfelt er et komplekst miljø med sterkt lys eller mange farger, vil bildene som fangstes ha stor filstørrelse, noe som kan føre til avkorting når bildene overføres til kontrollpanelet.

Søvn-timer

• PIR-kameraet har en automatisk "hviletid" på 5 sekunder eller 120 sekunder (standard) for å spare batteri. Hviletimern kan programmeres med DIP-bryter 3 eller justeres eksternt fra kontrollpanelet. Vennligst se DIP-bryterinnstillinger og Fjerninnstillinger seksjonene for detaljer.

• Selv om det er kontinuerlige bevegelsesdeteksjoner, genereres alarmen kun én gang i hvileperioden for å spare batterilevetid.

Anti-masking

• PIR-kameraet har en digital nærhetsdetektor som kan oppdage ethvert forsøk på maskering (tildekking) av en inntrenger. Anti-masking-funksjonen kan slås på (standard) eller av ved å sette posisjonen til DIP-bryter 4 eller fjernstyres fra panelet. Vennligst se DIP-bryterinnstillinger og Fjerninnstillinger seksjonene for detaljer.

• Under normal drift, når en maskeringshendelse oppdages og maskeringsforholdet varer i 3 minutter, vil VST-894 sende et maskeringsalarm-signal til kontrollpanelet for å varsle brukeren om maskeringen.

PIR-følsomhet

PIR-følsomheten kan settes til Høy, Middels (standard) eller Lav ved å bruke PIR-følsomhetsvelgeren eller programmeres eksternt fra kontrollpanelet. Vennligst se DIP-bryterinnstillinger & PIR-følsomhetsinnstilling og Fjerninnstillinger seksjonene for detaljer.

Oppvarmingsperiode

• PIR-kameraet vil varme opp i 60 sekunder eller mindre når det slås på.

• Den røde IR-LED-en vil fortsette å blinke; PIR-kameraet vil ikke være aktivert i oppvarmingsperioden.

Lokal innstilling

For å justere PIR-kamerainnstillingene lokalt, må du fjerne dekselen for å få tilgang til lokale brytere eller velgere. Følg trinnene nedenfor for å fortsette.

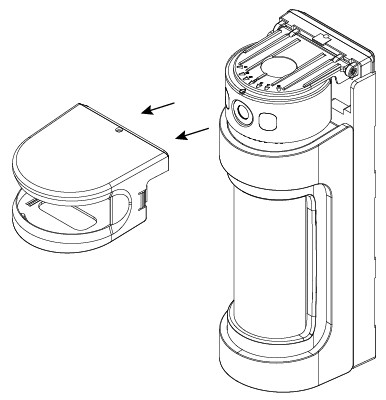

1) Fjern kameraets frontdeksel.

Fjern kameraets frontdeksel.

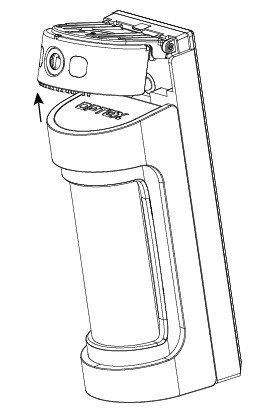

2) Løft kameramodulen fra den buede siden.

Løft kameramodulen fra den buede siden.

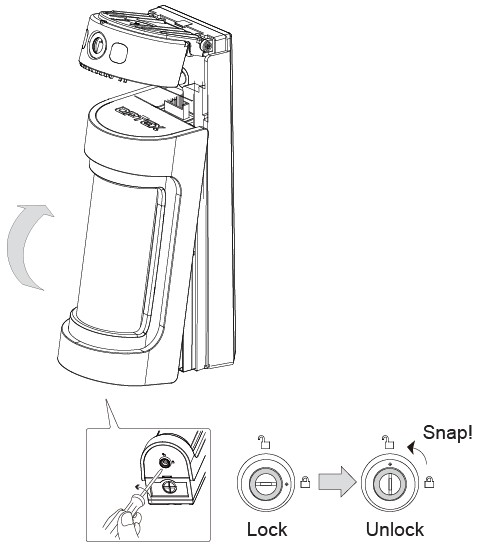

3) Lås opp bunnlåsen og fjern dekselenheten.

Lås opp bunnlåsen og fjern dekselenheten.

Justering av PIR-områderetning og kameraretning

• Vinkelene til både kameramodulen og IR-sensoren kan justeres i 7 nivåer fra A til G.

• Kameravinkelen og PIR-sensorens vinkel må være konsistente for å sikre optimal dekning. For eksempel, hvis du setter PIR-sensorens vinkel til nivå A, vennligst sett kameravinkelen også til nivå A.

<MERK>

Merk:

Ikke juster kameramodulen når den er løftet. Juster kameramodulen kun når den er i normal driftsposisjon.

Justering av PIR-deteksjonslengde

PIR-avstandsgrensen kan justeres i 5 nivåer (2,5 til 12 m).

DIP-bryterinnstillinger & PIR-følsomhetsinnstilling

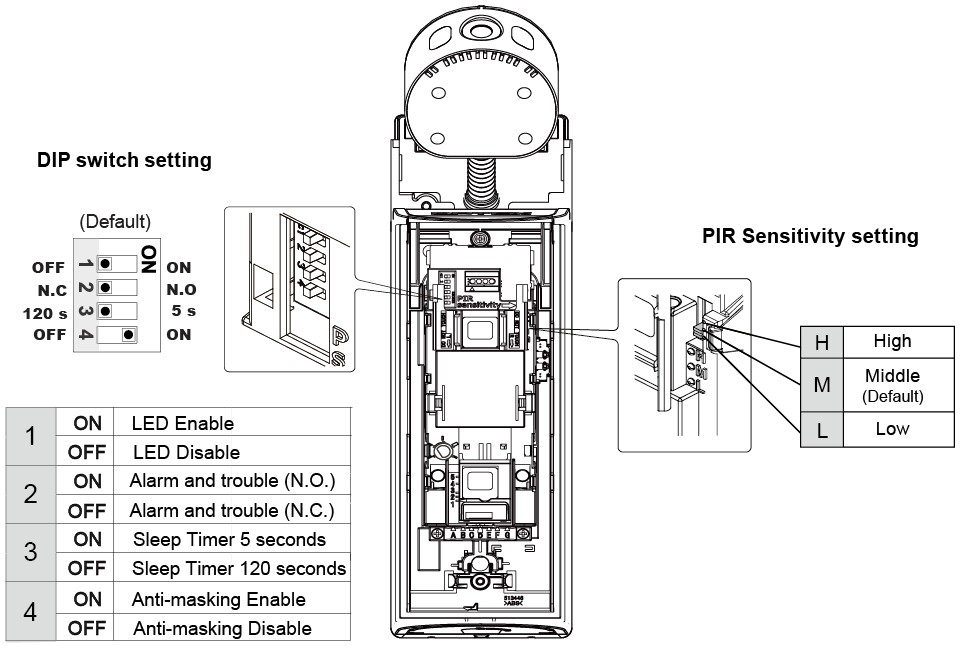

• Funksjonene til hver DIP-bryter og PIR-følsomhetsvelgeren er listet i tabellene nedenfor. Etter at DIP-bryter- og PIR-følsomhetsinnstillinger er endret, vennligst fjern batteriene og sett dem inn igjen for å slå på PIR-kameraet. Enheten vil fungere med de nye innstillingene etter at den er slått på igjen.

• Vennligst merk at LED, anti-masking, hviletimer og PIR-følsomhet også kan programmeres eksternt fra kontrollpanelet. Innstillinger gjort eksternt fra panelet vil overstyre DIP-bryterinnstillinger. (Referer til Fjerninnstillinger for detaljer.)

Merk:

Vennligst IKKE BRUK endre standardinnstillingen for DIP-bryter 2 (N.C.).

Maskering av PIR-område

PIR-kameraet leveres med en maskeringstetning for å ignorere bestemte områder som enten ikke trenger sikring eller kan forårsake falske eller irriterende alarmer, for eksempel et svaierende tre i full løvdrakt.  For å maskere ut et spesifikt område:

Testmodus

Testmodus bør utføres for å bekrefte riktig funksjon og dekning av PIR-kameraet.

I testmodus er hviletimer deaktivert, og LED-indikatoren vil slå seg på for å indikere deteksjonsstatus.

• Lukk dekselenheten, "TESTMODE" starter automatisk.

• Sjekk om LED-en lyser i 2 sekunder når det tiltenkte objektet oppdages.

• "TESTMODE" utløper 3 minutter etter at dekselenheten er lukket, med IR rød LED som blinker i 5 sekunder.

Kom i gang – Lære PIR-kameraet inn i kontrollpanelet

• Sett inn fire AA L91 litiumbatterier i batteriholderen for å slå på PIR-kameraet, og sørg for å koble polariteten riktig.

• PIR-kameraet starter oppvarming og blinker sin IR røde LED i 60 sekunder. Vent til oppvarmingsprosessen er fullført.

• Sett kontrollpanelet i innlæringsmodus; se kontrollpanelets håndbok for detaljer.

• Trykk og hold testknappen i 3 sekunder for å sende en læringskode, og slipp knappen når VST-894 røde LED lyser. LED-en vil være på i maksimalt 20 sekunder, noe som indikerer at PIR-kameraet er i læringsmodus.

• Hvis kontrollpanelet mottar signalet fra PIR-kameraet, vil det vise informasjonen tilsvarende. Innen 20 sekunder mens PIR-kameraets LED er på, velg PIR-kameraet på kontrollpanelets nettside og klikk “legg til” for å legge det til panelet. Se kontrollpanelets manual for detaljer.

• Når PIR-kameraet mottar bekreftelse fra kontrollpanelet, vil VST-894s røde LED blinke 6 ganger og deretter slå seg av for å indikere vellykket innlæring.

• Etter at PIR-kameraet er innlært, sett kontrollpanelet i gangtestmodus. Hold PIR-kameraet i ønsket lokasjon, og trykk testknappen for å bekrefte om dette stedet er innenfor kontrollpanelets signalområde.

Merk:

• Etter at testknappen er trykket og holdt i 3 sekunder, vil PIR-kameraets LED være på i 20 sekunder. Hvis PIR-kameraet ikke mottar bekreftelse fra kontrollpanelet innen denne 20-sekundersperioden, vil LED-en slå seg av. Testknappen må trykkes og holdes i 3 sekunder igjen for å sende læringskoden på nytt.

• Hvis PIR-kameraet allerede eksisterer i et kontrollpanelsystem, må du først fjerne PIR-kameraet fra kontrollpanelet før du kan lære det inn i et annet kontrollpanel.

• Når du lærer PIR-kameraet inn i en repeater/router, trykk på Test-knappen en gang (i stedet for å trykke og holde i 3 sekunder) for å sende en læringskode.

Rediger enhetsoperasjonsområde

1. Bruk funksjonen "Rediger enhet" på panelets nettside for å endre områdeinnstillingen.

2. For enheten som kommuniserer direkte med panelet, er innstillingen fullført etter å ha klikket OK.

For enheten som bruker en repeater, trykk og hold testknappen i 3 sekunder på PIR-kameraet for å sende et signal til panelet, og slipp deretter knappen når VST-894s LED lyser.

Fjerninnstillinger

• PIR-kameraet støtter fjerninnstillinger av PIR-følsomhet, anti-masking, hviletimer og LED fra kontrollpanelet.

• Når PIR-kameraet er slått på, bestemmes PIR-følsomhet, anti-masking, hviletimer og LED av DIP-bryterinnstillingene. (Referer til DIP-bryterinnstillinger for detaljer.) Brukere kan endre innstillingene enten ved å justere DIP-brytere eller programmere fra panelet eksternt. Innstillinger gjort eksternt fra panelet vil overstyre DIP-bryterinnstillinger.

Kontrollpanelets nettside

1. På panelets lokale nettside, gå til siden Rediger enhet og angi IR-konfigurasjonsverdien i seksjonen Sensorinnstilling. Klikk OK for å bekrefte. Vennligst se tabellen nedenfor for konfigurasjonsdetaljer. For eksempel, hvis du vil sette PIR-følsomhetsnivå til lavt, slå av LED, sette hviletimer til 120 sekunder og deaktivere anti-masking-funksjonen, kan du angi 00.

2. Trykk testknappen én gang på PIR-kameraet for å sende et signal til kontrollpanelet slik at de nye innstillingene blir anvendt umiddelbart. Hvis knappen ikke trykkes, vil de nye innstillingene bli anvendt ved neste signaloverføring, dvs. ved overføring av overvåkingssignaler eller PIR-alarm-signaler.

IR-konfigurasjon	PIR-følsomhet	LED	Hviletimer (T)	Anti-masking (A)
00	Lav	Av	120 sekunder	Deaktiver
01	Lav	På	120 sekunder	Deaktiver
02	Lav	Av	5 sekunder	Deaktiver
03	Lav	På	5 sekunder	Deaktiver
04	Lav	Av	120 sekunder	Aktiver
05	Lav	På	120 sekunder	Aktiver
06	Lav	Av	5 sekunder	Aktiver
07	Lav	På	5 sekunder	Aktiver
40	Middels	Av	120 sekunder	Deaktiver
41	Middels	På	120 sekunder	Deaktiver
42	Middels	Av	5 sekunder	Deaktiver
43	Middels	På	5 sekunder	Deaktiver
44	Middels	Av	120 sekunder	Aktiver
45	Middels	På	120 sekunder	Aktiver
46	Middels	Av	5 sekunder	Aktiver
47	Middels	På	5 sekunder	Aktiver
80	Høy	Av	120 sekunder	Deaktiver
81	Høy	På	120 sekunder	Deaktiver
82	Høy	Av	5 sekunder	Deaktiver
83	Høy	På	5 sekunder	Deaktiver
84	Høy	Av	120 sekunder	Aktiver
85	Høy	På	120 sekunder	Aktiver
86	Høy	Av	5 sekunder	Aktiver
87	Høy	På	5 sekunder	Aktiver

Monterings- og installasjonsmetode

Før du går videre til montering av VST-894 (valgfritt trinn):

1. Sett sammen PIR-kameraet og stram den flate toppfikseringsskruen.

1. Juster den buede delen av Mylar-teipen til den buede delen av bunnen på VST-894; påfør Mylar-teipen på bunnen for sterkere feste og fiksering.

1. Bøy Mylar-teipen langs VST-894s avrundede kant bakover.

Montering med monteringsbraketten:

• PIR-kameraet er designet for å monteres enten på en flat overflate eller i et hjørne med fikseringsskruene og veggpluggene som følger med.

• Festebraketten har gjennombrudd (knockouts), hvor plasten er tynnere og kan brytes for monteringsformål. Tre gjennombrudd er for flatefeste og fire gjennombrudd er for hjørnefeste som vist på bildet.

1. For flatefeste, bruk festebraketten som mal for å bore 3 hull i veggen som skal monteres. For hjørnefeste, bor 4 hull i veggen.

2. Trykk inn veggpluggene hvis PIR-kameraet skal monteres på puss eller murstein.

3. Skru festebraketten på veggen.

4. Krok PIR-kameraet på festebraketten og trykk nedover til du hører et klikk.

Merk:

Vennligst sørg for at PIR-kameraet er riktig festet til festebraketten, slik at den bakre tamperbryteren er fullstendig nedtrykket.

Flatefeste

Hjørne-montering

1. (Valgfritt trinn) På toppen av PIR-kameraet, fest stabiliseringsskruen i sokkelen som er gitt og skru dem inn i festebraketten. Fest de to nederste stabiliseringsskruene i bunnen av festebraketten inn i bunnen av VST-894 for å sikre enheten godt til braketten.

Installasjonsanbefalinger

Det anbefales å installere PIR-kameraet på følgende steder:

• I en høyde på 0,8 til 1,2 m (2′7″ til 4′) over bakken, der en inntrenger normalt ville bevege seg på tvers av PIR-kameraets synsfelt.

• Når installert i hjørnet (45 grader), anbefales PIR- og kameravinkelene nivå C/D/E med nivå D som gir best kvalitet.

• Når installert flatt (0 grader), fungerer alle 7 vinkler (A/B/C/D/E/F/G) godt.

• Nedenfor er områdediagrammet for horisontal posisjon D.

• PIR-kameraet har en maksimal deteksjonsrekkevidde på 12 meter og 90 graders bredde.

Begrensninger:

• Ikke utsett PIR-kameraet helt for direkte sollys.

• Unngå store hindringer i deteksjonsområdet.

• Ikke pek direkte mot varmekilder, som ild og kjeler, eller installer over radiatorer.

• Forsøk aldri å demontere eller modifisere enheten.

• Vennligst installer PIR-kameraet rett opp. Ikke vipp det.

• Ikke installer bevegelsessensor-kameraet på steder hvor objekter som trær og klesvask beveges av vinden, da dette kan blokkere kameraets synsfelt.

• Fjern alle lysreflekterende flater fra deteksjonsområdet, samt vanndammer.

• Unngå å sikte mot luftinntaks- eller avtrekksstrømmen til utendørsenheter.
