# VESTA-354

&#x20;TSP-1-BUS

## Berøringsskjermtastatur BUS

<figure><img src="https://3617683785-files.gitbook.io/~/files/v0/b/gitbook-x-prod.appspot.com/o/spaces%2FZJzpNocHhYVmD43GZobR%2Fuploads%2F2mqYi9mxvRM6nznhpHU4%2Fimage.png?alt=media&#x26;token=583952e4-1c0a-4ae5-bbbe-ae7b222f44a2" alt=""><figcaption></figcaption></figure>

## **1. Identifisere delene**

<figure><img src="https://3617683785-files.gitbook.io/~/files/v0/b/gitbook-x-prod.appspot.com/o/spaces%2FZJzpNocHhYVmD43GZobR%2Fuploads%2FQwiHLIJ07hpYcTrsuZgA%2F10.png?alt=media&#x26;token=3bca6303-61a1-4b91-8eda-621e4fec4965" alt=""><figcaption></figcaption></figure>

## **2. Pakkeinnhold**

Berøringsskjermtastatur \*1   Monteringsbrakett \*1    Maskinskrue \*1

Selvborende skruer for monteringsbrakett \*2     Veggplugger for selvborende skruer \*2

## **3. Strømforsyning**

TSP-1-BUS kan drives enten av Hybrid-panelet via BUS-tilkobling eller av ekstern strømforsyning via 12V AC-DC-adapter.

## **4. Krevd utstyr**

En ruter som støtter 2,4 GHz Wi-Fi-nettverk er nødvendig for "WIFI" eller "WIFI & BUS" drift. Hybrid-panelet bør være koblet til denne ruteren med tilgang til Internett.

## **5. BUS-tilkobling av berøringsskjermtastaturet**

Før du kobler berøringsskjermtastaturet til systembussen, slå av strømmen.

For å hjelpe med kabeltilkobling er terminalblokkene på hver BUS-modul fargekodet.

<figure><img src="https://3617683785-files.gitbook.io/~/files/v0/b/gitbook-x-prod.appspot.com/o/spaces%2FZJzpNocHhYVmD43GZobR%2Fuploads%2FiJeVCYom3KCrTdvJ1owE%2F10.png?alt=media&#x26;token=e46b8d8d-470b-4b9e-a2c2-64e37c997aa3" alt=""><figcaption></figcaption></figure>

TSP-1-BUS vil automatisk slå seg på etter at strøm er tilført.

![](https://3617683785-files.gitbook.io/~/files/v0/b/gitbook-x-prod.appspot.com/o/spaces%2FZJzpNocHhYVmD43GZobR%2Fuploads%2FEcomJV5XBU2KY8TqkenN%2F5.png?alt=media)

## **6. Oppsett og tilkobling**

TSP-1-BUS kan operere i tre forskjellige moduser: "WIFI & BUS", "WIFI" eller "BUS".

Læringsprosessen kreves kun ved førstegangs oppsett.

{% hint style="warning" %}
**Sørg for at du oppdaterer TSP-1 til siste fastvareversjon før du starter.**
{% endhint %}

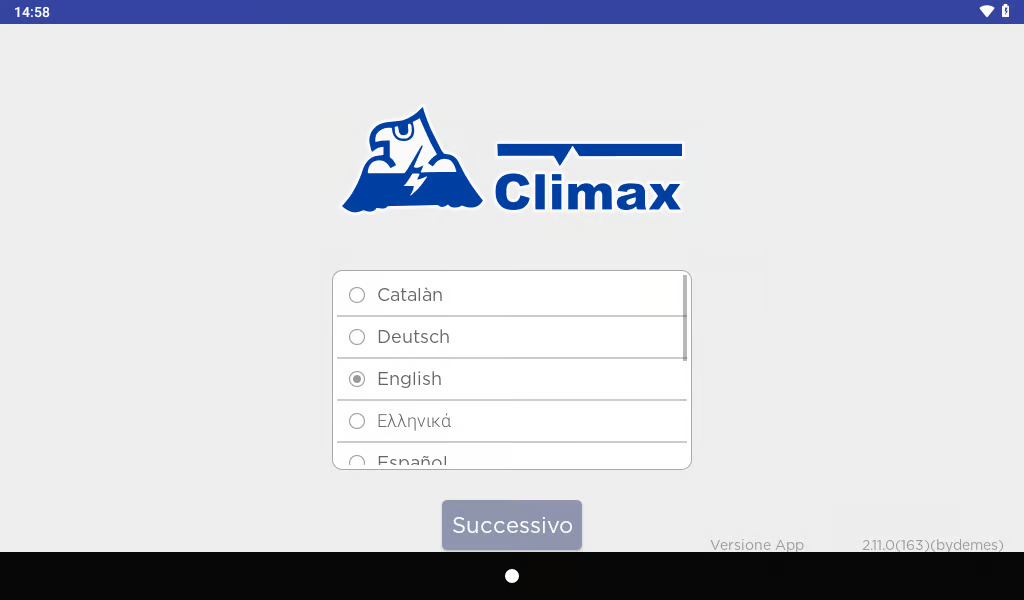

**Trinn 1.** Etter at TSP-1-BUS er koblet til panelet, velg språk og deretter tilkoblingsmodus for tastaturet.

<figure><img src="https://3617683785-files.gitbook.io/~/files/v0/b/gitbook-x-prod.appspot.com/o/spaces%2FZJzpNocHhYVmD43GZobR%2Fuploads%2FutMrqfDFrWPbDHPDZrD9%2Fimage.png?alt=media&#x26;token=a362e666-ff1c-48b3-9064-4f29ba325b11" alt=""><figcaption></figcaption></figure>

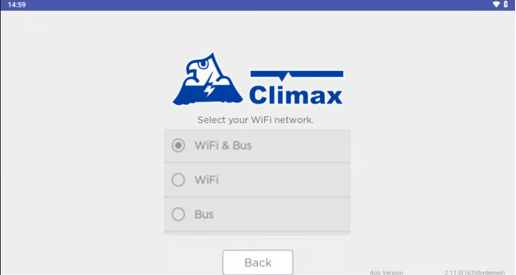

**Trinn 2. For "WIFI & BUS" og "WIFI"-tilkobling,** velg WiFi-SSID-en til ruteren som panelet er koblet til.

<div align="center" data-full-width="true"><figure><img src="https://3617683785-files.gitbook.io/~/files/v0/b/gitbook-x-prod.appspot.com/o/spaces%2FZJzpNocHhYVmD43GZobR%2Fuploads%2F5VVTugwri8sm0NYwVrVy%2F10.png?alt=media&#x26;token=6244c1df-aac4-4fa1-b4de-fda020c3b989" alt="" width="387"><figcaption></figcaption></figure></div>

<figure><img src="https://3617683785-files.gitbook.io/~/files/v0/b/gitbook-x-prod.appspot.com/o/spaces%2FZJzpNocHhYVmD43GZobR%2Fuploads%2Fr5q4FpGJo69pqB028HGZ%2Fimage.png?alt=media&#x26;token=d81fb664-ae14-40be-8e67-007bc15533d7" alt=""><figcaption></figcaption></figure>

Skriv inn WiFi-nettverkspassordet hvis nødvendig og klikk "OK".

<figure><img src="https://3617683785-files.gitbook.io/~/files/v0/b/gitbook-x-prod.appspot.com/o/spaces%2FZJzpNocHhYVmD43GZobR%2Fuploads%2F3053hxD1mprOR3CxRKnz%2Fimage.png?alt=media&#x26;token=cbdf25f6-fceb-4b23-9e42-fabea34ce261" alt=""><figcaption></figcaption></figure>

**For "BUS"-tilkobling**, vil du gå direkte til startsiden.

**Trinn 3.** Sett Hybrid-panelet ditt i læringsmodus (se panelets brukermanual for detaljer).

**Trinn 4. For "WIFI & BUS" og "WIFI"-tilkobling,** vil berøringsskjermtastaturet automatisk søke etter tilgjengelige paneler. Velg panelet du vil få tilgang til.

**For "BUS"-tilkobling**, berøringsskjermtastaturet vil automatisk vises på panelets nettside.

<figure><img src="https://3617683785-files.gitbook.io/~/files/v0/b/gitbook-x-prod.appspot.com/o/spaces%2FZJzpNocHhYVmD43GZobR%2Fuploads%2FpWCt4ZTDKVa043PROESH%2Fimage.png?alt=media&#x26;token=cfae309a-e658-43da-ad17-075e9d0b7bce" alt=""><figcaption></figcaption></figure>

**Trinn 5.** På panelets nettside, klikk “**Legg til**" for å inkludere berøringsskjermtastaturet i panelet.

**Trinn 6.** Berøringsskjermtastaturet vil vises som Tastatur i delen "Lærte enheter" hvis læringen er vellykket.

## **7. Maskinvareinstallasjon**

Berøringsskjermtastaturet er designet for å monteres på veggen med den medfølgende veggmonteringsbraketten.

**Trinn 1.** Bruk de to monteringshullene på braketten som mal for å bore hull i veggen der det skal monteres.

**Trinn 2.** Sett inn veggpluggene hvis tastaturet skal festes på puss eller murstein.

**Trinn 3.** Skru braketten fast på veggen med de 2 medfølgende skruene.

<figure><img src="https://3617683785-files.gitbook.io/~/files/v0/b/gitbook-x-prod.appspot.com/o/spaces%2FZJzpNocHhYVmD43GZobR%2Fuploads%2F90OahLU6gYUJl909vj0N%2F10.png?alt=media&#x26;token=46cf7d37-1e1f-46bb-9c02-faff4cce1792" alt=""><figcaption></figcaption></figure>

**Trinn 4.** Fest berøringsskjermtastaturet på monteringsbraketten.

<figure><img src="https://3617683785-files.gitbook.io/~/files/v0/b/gitbook-x-prod.appspot.com/o/spaces%2FZJzpNocHhYVmD43GZobR%2Fuploads%2Fp2L4llOqXAX6sISb8mVg%2F11.png?alt=media&#x26;token=cb4648b6-3742-4132-95c1-93bb562458bc" alt=""><figcaption></figcaption></figure>

**Trinn 5.** Stram maskinskruen for å feste tastaturet godt til monteringsbraketten.

<figure><img src="https://3617683785-files.gitbook.io/~/files/v0/b/gitbook-x-prod.appspot.com/o/spaces%2FZJzpNocHhYVmD43GZobR%2Fuploads%2F3BV4QPcP7myEanTri7dP%2F12.png?alt=media&#x26;token=ab0d4e32-ee5a-41e0-9e29-3eb85ec073a5" alt=""><figcaption></figcaption></figure>

**For mer detaljert instruksjon, skann QR-koden og last ned "TSP-1-BUS Touchscreen Keypad Installation Guide".**
