# VESTA-335

**DC-32-EX**

## **Utendørs dørkontakt**&#x20;

<figure><img src="https://3617683785-files.gitbook.io/~/files/v0/b/gitbook-x-prod.appspot.com/o/spaces%2FZJzpNocHhYVmD43GZobR%2Fuploads%2FoY1jQfs5ALiTLXXl7r5z%2Fimage.png?alt=media&#x26;token=8e619c6c-2bef-4378-a1b2-85d2c54f0c97" alt=""><figcaption></figcaption></figure>

DC-32-EX er en utendørs dørkontakt som brukes for å oppdage åpning og lukking av utendørs porter, innganger, utganger og mer. Dørkontakten kan også plasseres på metallmaterialer, mens den kraftige magneten tåler et stort mellomrom for å redusere falske alarmer.

Enheten har også mulighet til å rapportere signalproblemer samt lavt batterinivå. Front- og bak-tamperbryterne gir beskyttelse mot uautorisert åpning og fjerning av enheten.

Dørkontakten har en utvidelsesterminal som kan kobles til en eksisterende kablet enhet. Når den tilkoblede enheten utløses, vil også dørkontakten aktiveres.

## ***Deler Identifikasjon***

![](https://3617683785-files.gitbook.io/~/files/v0/b/gitbook-x-prod.appspot.com/o/spaces%2FZJzpNocHhYVmD43GZobR%2Fuploads%2FmBpKEjhuaSkMQ3pZ6xzJ%2F0.jpeg?alt=media)

1. **Beskyttelsesdeksel**
2. **Batterideksel**
3. **Front tamperbryter**

Når batteridekselet fjernes, vil front tamperbryteren bli aktivert.

4. **LED-indikator**
5. **Utvidelsesterminal**

I tillegg til den innebygde magnetbryteren er det en ekstra 2-pins tørrkontakt-terminal for en ekstern magnetbryter eller enhver enhet med N.C. (normalt lukket) funksjon.

6. **Lær-/testknapp**

Bruk et spisst verktøy for å trykke på knappen for å sende læringskoden eller gå inn i testmodus i 3 minutter.

7. **Batterirom**

Dørkontakten bruker to AA L91 litiumbatterier som strømkilde.

8. **Kabelgjennomføring**

Brukes for tilkobling av utvidelsesterminal.

9. **Bak tamperbryter**

Når dørkontakten fjernes fra monteringsflaten, vil bak tamperbryteren bli aktivert.

**10 kroker**

11. **Lås-hull**
12. **Avbrytninger**
13. **Avbrytbar del**
14. **Kabelspalte**

Brukes for ledningsføring.

## ***LED-indikator***

* I normal drift vil ikke LED-en lyse når dørkontakten aktiveres.
* Når dørkontaktens batterispenning er lav, vil LED-lampen blinke hver gang dørkontakten aktiveres (enheten åpnes/lukkes).
* Når en av tamperbryterne utløses, vil LED-lampen blinke. Når en tampertilstand vedvarer, vil LED-lampen blinke hver gang dørkontakten aktiveres.
* Når dørkontakten er i testmodus, vil LED-lampen blinke hver gang den aktiveres.
* Når batteriet er tomt, vil dørkontakten stoppe alle funksjoner, og LED-lampen vil blinke hvert 4. sekund.

## ***Batteri***

* Dørkontakten bruker to **AA L91 litiumbatterier** som strømkilde. Vennligst merk: **ALLTID** erstatt batterier med korrekt størrelse og spenning.
* Dørkontakten kan oppdage lavt batterinivå. Når batterispenningen er lav, vil et lavt batterisignal bli sendt til kontrollpanelet for å varsle om tilstanden. LED-lampen vil lyse når dørkontakten aktiveres under lavt batterinivå. Når batteriet er tomt, vil dørkontakten stoppe alle funksjoner, og LED-lampen vil blinke hvert 4. sekund.
* Ved batteribytte, etter å ha fjernet de gamle batteriene, trykk sabotasjebryteren to ganger for å fullstendig utlade før du setter inn nye batterier.

## ***Tamperbeskyttelse***

* Dørkontakten er beskyttet mot forsøk på å åpne batteridekselet eller å løsne enheten fra monteringsflaten.
* Hvis dørkontakten oppdager en tampertilstand som åpning av batteridekselet eller fjerning av enheten, vil et tamper-signal bli sendt til kontrollpanelet for å varsle brukeren om tilstanden.

## ***Tilsynssignal***

* Dørkontakten vil automatisk sende overvåkingssignaler periodisk til kontrollpanelet med tilfeldige intervaller på 30–50 minutter.
* Hvis kontrollpanelet ikke har mottatt signal fra dørkontakten i en forhåndsinnstilt tidsperiode, vil kontrollpanelet indikere at den aktuelle dørkontakten har et signalbortfallsproblem.

## ***Testmodus***

* I normalmodus, trykk testknappen for å sende et testsignal og innlæringskode til kontrollpanelet. Dørkontakten går også inn i testmodus i 3 minutter.
* I testmodus vil LED-en lyse når dørkontakten aktiveres.
* Hver ekstra trykking på testknappen vil tilbakestille testmodustiden til 3 minutter.

## ***Kom i gang***

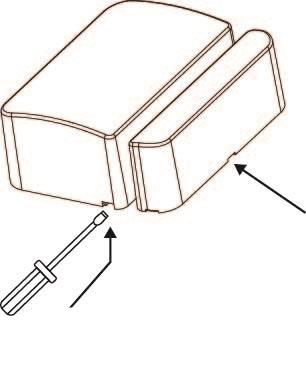

* Sett inn en flathodet skrutrekker i spalten og skyv oppover for å åpne beskyttelsesdekselet. (**Figur 1**)
* Fjern batteridekselet og sett inn batterier for å slå på enheten.
* Sett kontrollpanelet i læringsmodus (se panelets brukermanual).
* Bruk et spisst verktøy for å trykke på dørkontaktens læringsknapp.

<figure><img src="https://3617683785-files.gitbook.io/~/files/v0/b/gitbook-x-prod.appspot.com/o/spaces%2FZJzpNocHhYVmD43GZobR%2Fuploads%2Fa48LIqmFxMCTOnXuvkDm%2F1.png?alt=media" alt=""><figcaption><p>Figur 1</p></figcaption></figure>

* Se kontrollpanelets brukermanual for å fullføre innlæringsprosessen.
* Etter at dørkontakten er lært inn, sett kontrollpanelet i **Gå-test** modus, hold dørkontakten i ønsket posisjon, og trykk på testknappen for å sende testsignal til kontrollpanelet. Hvis kontrollpanelet er innenfor dørkontaktens signalområde, vil panelet vise informasjon om dørkontakten tilsvarende.
* Sett på batteridekselet igjen og fortsett med montering og installasjon når du er tilfreds med at dørkontaktens plassering fungerer som den skal.

### ***Monteringsmetoder og installasjon***

* Det anbefales at dørkontakten plasseres på den faste rammen av en dør/vindu, og magneten på døren/vinduet.
* Ribbemerkene på magneten og dørkontakten må være i linje.  \
  (Figur 2)

<figure><img src="https://3617683785-files.gitbook.io/~/files/v0/b/gitbook-x-prod.appspot.com/o/spaces%2FZJzpNocHhYVmD43GZobR%2Fuploads%2FRLs9THnRtrKpE3DS4nca%2F2.jpeg?alt=media" alt=""><figcaption><p>Figur 2</p></figcaption></figure>

* Magneten bør ikke være mer enn 3 cm fra den merkede siden av dørkontakten når døren er lukket.
* Dørkontakten har en bak tamperbryter på bakdekselet. Sørg for at enheten er plassert innenfor braketten slik at tamperbryterens fjær presses mot den avbrytbare delen som er løst festet til braketten. Hvis dørkontakten kraftig fjernes fra veggen, vil den avbrytbare delen brytes av fra braketten og bli liggende igjen festet til monteringsflaten, og tamperbryteren aktiveres.
* For å montere dørkontakten

![Figur 3](https://3617683785-files.gitbook.io/~/files/v0/b/gitbook-x-prod.appspot.com/o/spaces%2FZJzpNocHhYVmD43GZobR%2Fuploads%2FPo98nXoWEyy6Z6xCgHAF%2F3.jpeg?alt=media)

1. Den medfølgende monteringsbraketten har 3 avbrytninger hvor plasten er tynnere og kan brytes for monteringsformål. (**Figur 3**)
2. Bruk monteringsbraketten som mal for å bore hull i veggen for plugger. (**Figur 4**)
3. Press inn pluggene og fest monteringsbraketten på veggen med skruene.
4. Monter dørkontakten ved at krokene på bakdekselet på dørkontakten låses på lås-hullene i monteringsbraketten, og skyv deretter nedover for å låse kroken. (**Figur 5)**

{% hint style="warning" %}
Merk:

* Sørg for at bak tamperbryteren på dørkontakten er pressed mot den avbrytbare delen på monteringsbraketten.
* Fest de nederste festeskruene.
  {% endhint %}

5\) Sett beskyttelsesdekselet tilbake.

* Det finnes to måter å montere magneten på – limmontering og skruefeste.
  * Skruefeste:
    1. Skru monteringsbraketten med de to medfølgende skruene i døren.
    2. Fest magneten til monteringsbraketten.

{% hint style="warning" %}
Merk:

Magnetavstandsstykket som følger med kan brukes ved å ha siden med svart tekst mot monteringsbraketten, mellom magneten og døren for å lette justering og installasjon.
{% endhint %}

* Limmontering:
  1. Alternativt kan du bruke dobbeltsidig tape som følger med for å feste magneten direkte til døren.

{% hint style="warning" %}
Merk:

Sørg for at monteringsflaten er ren, tørr og jevn før du fester magneten med dobbeltsidig tape til døren, og at magneten trykkes fast mot døren i 30 sekunder.
{% endhint %}

2. Installeringen er nå fullført.

![Figur 4](https://3617683785-files.gitbook.io/~/files/v0/b/gitbook-x-prod.appspot.com/o/spaces%2FZJzpNocHhYVmD43GZobR%2Fuploads%2F6WTh4eV8N2ql5hxfzGR9%2F4.jpeg?alt=media)

![Figur 5](https://3617683785-files.gitbook.io/~/files/v0/b/gitbook-x-prod.appspot.com/o/spaces%2FZJzpNocHhYVmD43GZobR%2Fuploads%2FLoV1wyr8SvxTUHIB0rWn%2F5.jpeg?alt=media)

## ***Bruk av utvidelsesterminal***

* Dørkontakten har en utvidelsesterminal for å gi økt fleksibilitet. Utvidelsesterminalen danner en lukket sløyfe med enheten som er koblet til den. Når den tilkoblede enheten utløses, åpnes sløyfen; dørkontakten vil også bli utløst.
* Utvidelsesterminalen og den interne magnetbryteren kan fungere sammen for å utløse dørkontakten når en av dem aktiveres.
* For å koble dørkontakten til en annen enhet med utvidelsesterminalen:
  1. Perforer gummipakningen på baksiden av dørkontakten med en 0,8 mm nål.
  2. Trekk ledningene gjennom kabelhullet og ut på motsatt side.
  3. Koble hver ledning til den relevante terminalen.
  4. Stram skruen for å lukke terminalen og holde ledningen på plass.

{% hint style="warning" %}
Merk:

Bruk kabel (AWG22-26) kortere enn 3 m for denne installasjonen.
{% endhint %}

![](https://3617683785-files.gitbook.io/~/files/v0/b/gitbook-x-prod.appspot.com/o/spaces%2FZJzpNocHhYVmD43GZobR%2Fuploads%2F9f2wXsFkSmyHwkqzMHPL%2F6.png?alt=media)

* Utvidelsesterminalen kan være nyttig i følgende situasjoner.
  * Hvis dørkontakten ikke kan monteres på dørkarmen, kan du koble en ekstra ekstensjonsbryter til utvidelsesterminalen for å montere dørkontakten eksternt.
  * Enhver tørrkontaktenhet med N.C. (normal lukket) sløyfe kan kobles til utvidelsesterminalen, noe som gjør at dørkontakten fungerer som en universell sender.
  * Flere tørre kontakt-enheter kan kobles sammen med dørkontakten, som vist i diagrammet nedenfor.

![](https://3617683785-files.gitbook.io/~/files/v0/b/gitbook-x-prod.appspot.com/o/spaces%2FZJzpNocHhYVmD43GZobR%2Fuploads%2F7vk5Pct1uJvqAj7e84D7%2F7.jpeg?alt=media)

{% hint style="warning" %}
Merk:

* **Hvis den interne magnetbryteren og utvidelsesterminalen opererer sammen, så:**

Når den beskyttede døren åpnes/lukkes **eller** den eksterne enheten utløses, dørkontakten aktiveres og sender et signal umiddelbart .

Imidlertid vil dørkontakten bare sende en **Dør lukket** eller **Gjenopprettet** signal etter at både døren **og** den eksterne enheten er gjenopprettet i 3 sek.
{% endhint %}
