VESTA-312
PIR-ZW
Mini-PIR-ZW-serien
Introduksjon

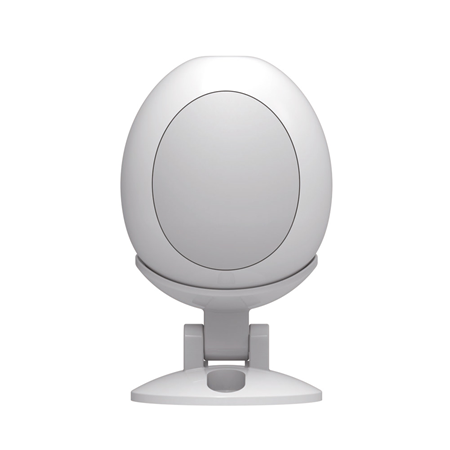

Mini-PIR-ZW-serien er en Z-Wave passiv infrarød bevegelsessensor som kan sende trådlige signaler til koordinatoren i Z-Wave-nettverket ved bevegelsesdeteksjon. PIR-en har valgfri innebygd temperaturs-/omgivelseslyssensor som gir temperatur-/lux-avlesning som vil bli sendt via Z-Wave-nettverket med jevne mellomrom (kun Mini-PIR-LT-ZW-modellen).
PIR-en kan konfigureres ved hjelp av Z-Wave-koordinatoren til å fungere enten som en sikkerhetssensor som aktiverer alarm når den utløses, eller som en tilstedeværelses-/fraværssensor som styrer hjemmeautomatisering eller belysningsfunksjoner via Z-Wave-koordinatoren.
PIR-en er en Z-Wave-aktivert enhet og er fullt kompatibel med ethvert Z-Wave-aktivert nettverk.
Z-Wave er en trådløs kommunikasjonsprotokoll som bruker en lavenergisk RF-radio. Ved å utnytte Z-Wave-mesh-nettverket kan kommandoer sendes til destinasjonen via mellomliggende "lyttende" Z-Wave-produkter.
Mini-PIR-ZW-serien inkluderer følgende modeller:
Modellnavn
Bevegelsesdeteksjon
Lys- og temperaturovervåking
Mini-PIR-ZW
V
Mini-PIR-LT-ZW
V
V
Deler Identifikasjon
PIR-en består av en hoveddel og en base. Hoveddelen må skilles fra basen for å installere batteri og sette opp Z-Wave-nettverket.
For å skille hoveddel og base, hold PIR-en med begge hender, og vri basen mot høyre og hoveddelen mot venstre for å skille dem.
1. IR-linse med LED-indikator
LED-indikatoren er plassert i sentrum av IR-linsen.
LED-indikatoren lyser under følgende forhold:
Blinker én gang: PIR-en sender læringskode/fabrikktilbakestilling.
Blir to raske blink: PIR-en har blitt lagt til Z-Wave-nettverket.
Blinker under normal drift: PIR-en har oppdaget bevegelse og er for øyeblikket under Lavt batteri- eller Tamper åpen-tilstand.
Bakdeksel
Fjern bakdekselet for å få tilgang til batterirommet og funksjonsknappen.
Funksjonsknapp
Trykk på knappen én gang for å sende et tilsynssignal og gå inn i testmodus.
Trykk 3 ganger innen 1,5 sekunder for å sende en læringskode.
Hold knappen inne i 10 sekunder og slipp for å utføre fabrikktilbakestilling.
Batterirom
PIR drives av ett CR123A 3V litiumbatteri.
Vinklingsjusteringsskrue på basen
Veggfestehull
Funksjoner
Søvn-timer
PIR-en har en «søvntid» på omtrent 1 minutt for å spare strøm. Etter å ha sendt en detektert bevegelse vil PIR-en ikke sende på nytt i 1 minutt. Enhver ytterligere bevegelse som oppdages i løpet av denne søvnperioden vil forlenge søvntiden med ytterligere ett minutt. På denne måten vil kontinuerlig bevegelse foran en PIR ikke unødvendig tømme batteriet.
Signal for bevegelsestopp
Etter hver bevegelsesdeteksjon, hvis det går 30 sekunder uten deteksjon, vil PIR-en sende et «bevegelsestopp»-signal til Z-Wave-nettverkskoordinatoren.
Batteri- og lavt batteri-deteksjon
PIR-en bruker ett CR123A 3V litiumbatteri som strømkilde. Hoveddelen av PIR-en må fjernes fra basen for å få tilgang til batterirommet. Batterirommet har en stripe som skal trykkes under batteriet når batteriet settes inn. Når du fjerner batteriet, løft bare stripen.
PIR-en har funksjon for deteksjon av lavt batteri. Når batterispenningen er lav, vil PIR-en sende et lavt batterisignal til koordinatoren i Z-Wave-nettverket. Hvis det oppdages bevegelse under lavt batteri-tilstand, vil LED-indikatoren blinke for å indikere dette.
PIR-en vil rapportere sin batteriprosent til gateway/kontrollpanel henholdsvis ved 100 %, 75 %, 50 % og 25 %. Hvis batterispenningen er lav (25 %), vil et lavt batterisignal bli sendt til kontrollpanelet for å varsle brukeren.
Hvis batteriet ikke blir byttet etter lavt batteri-tilstand og er uttømt, vil LED-en blinke hvert 2. sekund og PIR-en vil stoppe all drift.
Når du bytter batteri, etter å ha fjernet det gamle batteriet, trykk funksjonsknappen to ganger for å fullstendig utlade før du setter inn nytt batteri
Tamperbeskyttelse
PIR-en er beskyttet av en tamper-bryter som er plassert inne i hoveddelen av PIR-en. Tamper-bryteren aktiveres når PIR-en fjernes fra basen, og PIR-en vil sende et tamper-åpen-signal for å minne brukeren om tilstanden. Hvis bevegelse oppdages når tamper-bryteren er åpen, vil PIR-en blinke for å indikere dette.
Overvåkning
Denne funksjonen bruker Z-Wave Wake Up Command Class. Wake Up Command Class gjør det mulig for den batteridrevne PIR-en å varsle kontrollpanelet/gatewayen om at den er våken og klar til å motta eventuelle køede kommandoer. Oppvåkningstidsperioden er programmert automatisk i henhold til kontrollpanelets innstilling når PIR-en inkluderes. Anbefalt oppvåkningstid er 60 minutter eller mer.
Testmodus
Testmodus er for at du skal kunne sjekke PIRs deteksjonsrekkevidde.
Trykk på funksjonsknappen én gang for å gå inn i testmodus i 3 minutter.
Under testmodus kan du utløse PIR-sensoren for å sjekke deteksjonsområdet. Hvis PIR-en utløses, vil LED-en lyse for å indikere dette.
Temperaturdeteksjon (kun Mini-PIR-LT-ZW-modell)
PIR med innebygd temperatursensor vil sende temperatursignaler regelmessig i henhold til innstillingen. Fabrikkinnstilt intervall er 30 minutter.
Når temperaturen endres med +/- 2 °C, vil PIR-en også sende et signal.
Du kan også trykke på funksjonsknappen én gang for å sende et temperatursignal manuelt.
Temperaturdeteksjonsområdet er omtrent -10 °C til 50 °C (14 °F til 122 °F).
Lysmåling (kun Mini-PIR-LT-ZW-modell)
PIR-en med innebygd omgivelseslyssensor måler belysning og sender målte data til Z-Wave-nettverkskoordinatoren regelmessig. Fabrikkinnstilt intervall er 30 minutter.
Når den nåværende belysningen endres med +/- 10 %, vil PIR-en også sende et signal.
Du kan også trykke på funksjonsknappen én gang for å sende gjeldende lux-avlesning manuelt.
Legge til enhet (inkludering)
Dette produktet kan inkluderes og opereres i ethvert Z-Wave-nettverk sammen med andre Z-Wave-sertifiserte enheter fra andre produsenter og/eller andre applikasjoner. Alle noder i nettverket som ikke drives av batteri vil fungere som repeatere uavhengig av leverandør for å øke nettverkets pålitelighet.
Sett Z-Wave-gatewayen eller kontrollpanelet i Inkluderingsmodus (vennligst se Z-Wave-gatewayens eller kontrollpanelets manual).
Innen 1,5 sekund, trykk funksjonsknappen 3 ganger.
Se driftshåndboken for Z-Wave-gatewayen eller kontrollpanelet for å fullføre legg-til-prosessen.
Hvis PIR-en allerede er lagt til (inkludert) i en annen Z-Wave-gateway/kontrollpanel, eller hvis enheten ikke kan legges til i den nåværende Z-Wave-gatewayen/kontrollpanelet, prøv å fjerne den først (se Fjerne enhet).
Fjerne enhet (ekskludering)
PIR-en må fjernes fra eksisterende Z-Wave-nettverk før den legges til et annet.
Ekskluderingsmodus
Sett Z-Wave-gatewayen eller kontrollpanelet i Ekskluderingsmodus (vennligst se Z-Wave-gatewayens eller kontrollpanelets manual).
Innen 1,5 sekunder, trykk på funksjonsknappen 3 ganger og PIR-en vil bli fjernet fra Z-Wave-nettverket.
Tilbakestilling til fabrikkinnstillinger
(Bruk kun fabrikktilbakestilling når nettverkskontrollpanel/gateway mangler eller er ubrukelig).
Fjern batteriet fra PIR-en først.
Trykk og hold funksjonsknappen. Mens du holder funksjonsknappen, slå på PIR-en ved å sette inn batteriet igjen, vent i 10 sekunder for fabrikktilbakestilling.
Merk:
Fabrikktilbakestilling av PIR-en vil gjenopprette den til fabrikkinnstillinger (fjernet fra Z-Wave-nettverket). Z-Wave-gatewayen eller kontrollpanelet vil fortsatt beholde sine Z-Wave-innstillinger. Se gatewayens eller kontrollpanelets manual for hvordan du fjerner PIR-ens Z-Wave-innstillinger.
Rekkeviddetest
For å teste om PIR-en kan kommunisere med Z-Wave-gatewayen eller kontrollpanelet:
Sett gatewayen/panelet i rekkeviddetestmodus (Walk Test).
Trykk på funksjonsknappen på PIR-en.
Gatewayen/panelet skal vise om enheten er innenfor operasjonsområdet (vennligst se driftshåndboken for gatewayen/panelet).
Z-Wave hvilemodus
PIR går inn i Z-Wave hvilemodus (for å spare strøm) etter å ha våknet i en kort periode (~10 sekunder). Mens den er i Z-Wave hvilemodus, kan ikke Z-Wave-gatewayer eller kontrollpaneler sende kommandoer til PIR.
For å programmere PIR ved bruk av Z-Wave-gateway/kontrollpanel, send kommando(er) til PIR innen vekkeperioden.
Installasjon
Monteringshøyde og PIRs deteksjonsdekning
Det finnes to måter å plassere Mini-PIR på: veggmontering og overflateplassering.
PIR-en har et deteksjonsområde i en 120° kjegle foran. Når den er plassert på en flat overflate omtrent 1,2 meter over bakken, eller montert på veggen rundt 2 meter høy, har PIR-en maksimal rekkevidde på 10 meter.
PIR-retningen kan endres ved å løsne vinklingsjusteringsskruen på basen for å vippe PIR-en opp og ned.
Montering
PIR-en består av hoveddelen og basen. Se instruksjonene nedenfor for å feste hoveddelen til basen eller løsne hoveddelen etter installasjon.
Koble hoveddelen til basen. (Figur 1)
Vipp PIR-en bakover til baksiden treffer basen. (Figur 2)
Hold PIR-hoveddelen med venstre hånd og basen med høyre hånd. RØR IKKE IR-linsen eller linsen kan bli skadet under prosessen. (Figur 3, 4)
For å låse hoveddelen på basen, vri hoveddelen med venstre hånd bort fra deg og vri basen med høyre hånd mot deg samtidig i motsatt retning til du hører et klikk. (Figur 3)
For å frigjøre hoveddelen fra basen, vri hoveddelen med venstre hånd mot deg og trykk nedover med høyre tommel vekk fra deg samtidig i motsatt retning til du hører et klikk. (Figur 4)
Installasjon
Bruk de 2 monteringshullene på PIR-basen som mal, bor hull i overflaten.
Sett inn veggpluggene hvis du fester den i puss eller murstein.
Skru basen inn i veggpluggene. (Figur 5)
Heng PIR-hoveddelen på basen og vri for å låse. (Figur 6, 7)
Løsne vinklingsjusteringsskruene og vipp PIR-en til du er fornøyd med deteksjonsvinkelen. Stram skruene for å feste PIR-en i innstilt vinkel. (Figur 8)
Installasjonsveiledning
Det anbefales å installere PIR i følgende posisjoner.
I en posisjon slik at en inntrenger normalt ville bevege seg tvers over PIRs synsfelt fra side til side.
Der synsfeltet ikke blir blokkert, f.eks. av gardiner, pyntegjenstander osv.
Begrensninger
Ikke installer PIR på steder utsatt for direkte sollys, eller nær varme-/kjøleapparater og ventiler
Ikke pek PIR mot varmekilder som ovn, radiator eller vindu.
Ikke pek PIR mot vindu.
Unngå store hindringer i deteksjonsområdet, og unngå bevegelige objekter som gardiner.
Z-Wave-informasjon
Enhetstype: Sensorvarsling Røykalarm
Rolletype: Rapporterende sovende slave (RSS)
Maks tilknytningsgruppe: 6
Støtte / kontroll av kommandoklasser
Obligatorisk CC-støtte:
Z-Wave Plus Info CC
Version CC, v2 eller nyere
Manufacturer Specific CC
Device Reset Locally CC
Power Level CC
Battery CC
SensorMultilevel CC, V5
Notification V4 CC
Association CC, v2 eller nyere
Association Group Information CC
Configuration CC
Firmware Update Md CC
Z-Wave-gruppene (Association Command Class Version 2)
Gruppe 1 for «LifeLine":
Sensor Multilevel CC, V5
Notification CC, V4 (COMMAND_CLASS_Notification)
Battery CC (COMMAND_CLASS_BASIC)
Device Reset Locally CC
Gruppe 2 for "PIR Basic set":
Basic CC (COMMAND_CLASS_BASIC)
Når PIR er aktiv, vil gruppe 2 sende Basic Set (0xFF), Restore vil sende (0x00)
Gruppe 3 for "PIR notification rep":
Notification CC, V4 (COMMAND_CLASS_NOTIFICATION)
Sender kun PIR Active (07,08) og Restore (07,00,01,08)
Gruppe 4 for "Temp/Light Report" (kun Mini-PIR-LT-ZW-modell):
Sensor Multilevel CC, V5 (COMMAND_CLASS_SENSOR_MULTILEVEL)
Sender kun temperatur/lys
Gruppe 5 for "HD notification rep":
Notification CC, V4 (COMMAND_CLASS_NOTIFICATION)
Når HD er aktiv, vil gruppe 5 sende (04,02), Restore vil sende (04,06)
Gruppe 6 for "Tamper rep":
Notification CC, V4 (COMMAND_CLASS_NOTIFICATION)
Når Tamper åpen, vil gruppe 6 sende (07,03), Restore vil sende (07,00,01,03)
