# VESTA-296

**SCM-6-AS-DIN2-ZW**

## **DIN-skinne Rullegardin-kontroll**

<figure><img src="https://3617683785-files.gitbook.io/~/files/v0/b/gitbook-x-prod.appspot.com/o/spaces%2FZJzpNocHhYVmD43GZobR%2Fuploads%2FRdImLCufrkxG3EMkuNLa%2Fimage.png?alt=media&#x26;token=3aa1a1b2-03ba-4190-927e-c416b8cc35f8" alt=""><figcaption></figcaption></figure>

## **Introduksjon**

SCM-6-AS-DIN2-ZW er en Z-Wave™ persiennekontroller. Brukeren kan styre SCM via Z-Wave-nettverk på avstand eller manuelt ved å knytte en bryter til persiennekontrolleren.

Rull automatisk eller eksternt opp, ned eller stopp halvveis. SCM-6-AS-ZW er direkte koblet til og kontrollerer motoriserte vindbehandlinger, innvendige og utvendige gardiner og persienner, lerret og garasjeport eller innkjørselens port i hjemmet ditt.

Persiennekontrollen er kun kompatibel med Z-Wave-gateway/kontrollpanel. Z-Wave er en trådløs kommunikasjonsprotokoll som bruker et lavenergi RF-radio. Ved å utnytte Z-Wave-meshenettet kan kommandoer rutes til destinasjonen via mellomliggende "lyttende" Z-Wave-produkter.

Z-Wave persiennekontrolleren gir tilgang til «S2 Unauthenticated»-klassen og støtter Z-Wave SmartStart-inkludering samt klassisk inkludering.

## **Deler Identifikasjon**

![](https://3617683785-files.gitbook.io/~/files/v0/b/gitbook-x-prod.appspot.com/o/spaces%2FZJzpNocHhYVmD43GZobR%2Fuploads%2FrxSSCYEr5SiXGDl3CZ3l%2F0.jpeg?alt=media)

1. **Utgang for ekstern antenne**
2. **LED-indikator**
   * Strøm PÅ: LED blinker to ganger.
   * I automatisk kalibreringsmodus: LED blinker en gang hvert sekund.
   * Tilbakestilling til fabrikkinnstillinger: LED blinker to ganger.
   * Når du trykker på lokalbryter S1/S2: LED PÅ.
3. **Funksjonsknapp**
   * Trykk på funknjonsknappen og persiennekontrolleren vil sende en multilevel-rapport.
   * Trykk på funknjonsknappen 3 ganger innen 1 sekund for å inkludere eller ekskludere persiennekontrolleren i/fra Z-Wave-nettverket.
   * Trykk og hold funknjonsknappen i 10 sekunder for å tilbakestille.
   * Trykk og hold funknjonsknappen i 3 sekunder, og slipp den deretter for å gå inn i automatisk kalibreringsmodus.
4. **Strømuttaksterminal L (faseleder)**
5. **AC-strøminntaksterminal L (faseleder)**
6. **AC-strøminntaksterminal N (nulleder)**
7. **Lokalbryterterminal S2 (lukkeretning)**

Koble en ekstern bryter til terminalen. Aktiver denne bryteren for å styre persiennen til å rulle mot «Åpen»-retningen ved å aktivere motorutgang O2.

Aktivering av denne bryteren når persiennen ruller mot «Åpen»-retningen vil stoppe persiennen.

**8. Lokalbryterterminal S1 (åpneretning)**

Koble en ekstern bryter til terminalen. Aktiver denne bryteren for å styre persiennen til å rulle mot «Åpen»-retningen ved å aktivere motorutgang O1.

Aktivering av denne bryteren når persiennen ruller mot «Lukk»-retningen vil stoppe persiennen.

**9. Motorutgangsterminal O2 (lukkretning)**

Koble til "Lukk"-terminalen på persiennemotoren.

**10. Motorutgangsterminal O1 (åpneretning)**

Koble til "Åpne"-terminalen på persiennemotoren.

**11. Strømuttaksterminal N (nulleder)**

## **Spesifikasjon**

* Strømforsyning: 100 - 240 VAC, 50/60 Hz
* Støttet belastningsstrøm: 3 A for motorer med kompensert effektfaktor (induktive laster)
* Kommunikasjonsprotokoll: Z-Wave Plus 700-serie modul

{% hint style="danger" %}
**Forsiktighet**

* Alt arbeid på enheten, inkludert installasjon og vedlikehold, må utføres av en kvalifisert og sertifisert elektriker.
* Før installasjon eller noe vedlikeholdsarbeid, sørg for at strømforsyningen er frakoblet.
* Ikke koble enheten til laster som overskrider støttet belastningsstrøm.
* Koble kun enheten til motorer som drives av vekselstrøm (AC).
  {% endhint %}

## **Kabling og installasjon**

**Før installasjon, sørg for at strømforsyningen er koblet fra.**

* SCM-6-AS-DIN2-ZW bør kobles i henhold til de 2 diagrammene nedenfor:

![Kabling 1                                                                                                                Kabling 2](https://3617683785-files.gitbook.io/~/files/v0/b/gitbook-x-prod.appspot.com/o/spaces%2FZJzpNocHhYVmD43GZobR%2Fuploads%2Fy95ZQeoWxH54BgbgoCvA%2F2.png?alt=media)

* Koble AC-strøminntak L- og N-terminalene på SCM til L- og N-terminalene på strømforsyningen henholdsvis.
* Koble strømuttaksterminal N på SCM til N-terminalen på persiennemotoren.
* Koble O1-terminalen på SCM til ÅPEN-terminalen på persiennemotoren.
* Koble O2-terminalen på SCM til LUKK-terminalen på persiennemotoren.
* **(Valgfrie lokale brytere)** Koble S2- og S1-terminalene på SCM til 2 eksterne brytere og koble de 2 eksterne bryterne til L-terminalen på strømforsyningen.
* Sett inn hver ledning i terminalen den skal kobles til i henhold til de 2 kablingsdiagrammene

vist ovenfor, og stram hver terminals skrue.

* Koble den eksterne antennen til porten for ekstern antenne.
* Monter enheten inne i det elektriske skapet ved hjelp av en DIN-skinne.

## **Funksjoner**

### ***Legge til enhet (inkludering)***

Dette produktet kan inkluderes og opereres i ethvert Z-Wave-nettverk med andre Z-Wave-sertifiserte enheter fra andre produsenter og/eller andre applikasjoner. Alle noder uten batteridrift i nettverket vil fungere som repeatere uavhengig av leverandør for å øke nettverkets pålitelighet. Enheten støtter både den klassiske inkluderingsprosessen og SmartStart-inkluderingsprosessen.

#### **Klassisk inkludering**

* Koble strøm til persiennekontrolleren (se manualens **Kabling og installasjon**).
* Sett Z-Wave-gatewayen eller kontrollpanelet i **Inkluderingsmodus** (se Z-Wave-gatewayens eller kontrollpanelets manual).
* Innen 1 sekund, trykk funksjonsknappen 3 ganger.
* Se driftsmanualen for Z-Wave-gatewayen eller kontrollpanelet for å fullføre tilleggprosessen.
* Hvis enheten allerede er lagt til (inkludert) i en annen Z-Wave-gateway/kontrollpanel, eller hvis enheten ikke kan legges til i den nåværende Z-Wave-gatewayen/kontrollpanelet, prøv å fjerne den først (se ***Fjerne enhet***).

#### **SmartStart-inkludering**

Z-Wave SmartStart bruker DSK-en til enheten for å forbedre og forenkle inkluderingsprosessen. DSK er Device Specific Key som brukes for autentisering. DSK-informasjonen er lagret i QR-kodeformat som er trykt på en klistrelapp og festet til enheten.

* Skann QR-kodeklistremerket på høyre side av persiennekontrolleren for å hente DSK og overføre til Z-Wave-gatewayen.
* Koble strøm til persiennekontrolleren, en SmartStart-inkluderingsforespørsel vil automatisk bli sendt til gatewayen.
* Gatewayen vil automatisk inkludere enheten når den gjenkjenner enheten ved å matche inkluderingsforespørselen med den innhentede DSK.

![](https://3617683785-files.gitbook.io/~/files/v0/b/gitbook-x-prod.appspot.com/o/spaces%2FZJzpNocHhYVmD43GZobR%2Fuploads%2FTzowA16SBoOeinZjMkNX%2F3.jpeg?alt=media)

{% hint style="warning" %}
Merk:

* DSK-en til enheten brukes kun under inkludering.
* DSK-en kan leses uten at persiennekontrolleren er slått PÅ, så det er mulig å forberede gatewayen for å inkludere enheten før du slår på persiennekontrolleren.
* Før du fjerner eller fabrikktilbakestiller persiennekontrolleren, sørg for at enhetens DSK-informasjon er fjernet eller ikke eksisterer i gatewayen. Hvis du fjerner eller fabrikktilbakestiller enheten, men dens DSK fortsatt finnes i gatewayen, vil gatewayen automatisk inkludere enheten igjen.
  {% endhint %}

## ***Fjerne enhet (ekskludering)***

Enheten må fjernes fra eksisterende Z-Wave-nettverk før den legges til et annet.

### &#x20;**Ekskluderingsmodus**

* Sett Z-Wave-gatewayen eller kontrollpanelet i **Ekskluderingsmodus** (se Z-Wave-gatewayens eller kontrollpanelets manual).
* Innen 1 sekund, trykk på funknjonsknappen 3 ganger og enheten vil bli fjernet fra Z-Wave-nettverket.

### **Tilbakestilling til fabrikkinnstillinger**

*(Bruk kun fabrikktilbakestilling når nettverkskontrollpanel/gateway mangler eller er ubrukelig).*

Fabrikktilbakestilling av enheten vil gjenopprette den til fabrikkstandardinnstillinger (dvs. ikke inkludert i noe Z-Wave-nettverk).

* Trykk og hold funksjonsknappen på enheten i 10 sekunder for å fabrikktilbakestille.

## ***Rekkeviddetest***

For å teste om enheten kan kommunisere med Z-Wave-gatewayen eller kontrollpanelet:

* Sett gatewayen/panelet i rekkeviddetestmodus (Gå-test).
* Trykk på funksjonsknappen på enheten.
* Gatewayen/panelet skal vise om enheten er innenfor driftsområdet (se driftsmanualen for gatewayen/panelet).

## **Drift**

### ***Persiennekontroll***

#### **Manuell kontroll**

Hvis en valgfri lokal bryter er tilkoblet, kan brukeren trykke og holde knappen på opp-/ned-bryteren (S1 opp; S2 ned) i 1 sekund for å styre persiennen. Når den aktiveres, vil persiennen rulle opp/ned.

Når persiennen ruller, kan brukeren stoppe den ved å trykke den motsatte retningsknappen.

#### **Z-Wave-nettverk**

Etter at persiennekontrollen er vellykket inkludert i et Z-Wave-nettverk, kan Z-Wave-kontrolleren kontrollere persiennen med Z-Wave-kommando Switch Binary Set eller Switch Multilevel Set, med følgende parametere:

* Verdi: 0x00\~0x63 (0%\~99%, 0% = Fullt lukket, 99% = Fullt åpen)
* Dimmevarighet : 0x00

## ***Kalibrering***

* Persiennekontrollens standard aktiveringstid er **4** minutter.

Når opp-/ned-knappen trykkes, vil den aktivere persiennemotoren i 4 minutter.

Når en Z-Wave-kommando mottas fra Z-Wave-kontrolleren, vil den bestemme persiennens bevegelsesprosent med 4 minutter som basis for beregning.

* For at persiennekontrolleren skal fungere riktig, må aktiveringstiden kalibreres i henhold til faktisk persiennens forflytning. Det finnes to måter å justere aktiveringstiden på:

### **Auto-kalibrering:** Kalibrer aktiveringen i henhold til prosedyren nedenfor:

1. Trykk og hold funknjonsknappen i 3 sekunder og slipp den deretter for å gå inn i auto-kalibreringsmodus. LED-en vil begynne å blinke en gang hvert sekund; persiennemotoren vil rulle opp til toppen.
2. Når persiennemotoren ruller opp til toppen og stopper, vil den deretter automatisk rulle ned og registrere tiden det tar å rulle fra åpen (topp) til lukket (bunn) posisjon som den nye "**lukketid**".
3. Når persiennemotoren ruller ned til bunnen, vil den rulle opp og registrere tiden det tar å rulle fra lukket (bunn) til åpen (topp) posisjon som den nye "**åpentid**".
4. Når alle handlinger er fullført, vil persiennekontrolleren sende en MULTILEVEL\_REPORT: 0x63 til kontrolleren som indikerer at gjeldende posisjon er på toppen. LED-en vil slå seg av når persiennemotoren går ut av auto-kalibreringsmodus.
5. Etter kalibrering vil persiennemotoren operere i henhold til nylig registrerte tider for opp- og nedrulling.

* For eksempel, hvis det tar persiennen 30 sekunder å bevege seg fra «Opp» til «Ned»-posisjon, vil dens nye lukketid være 30 sekunder. Etter kalibrering, når som helst "Ned"-knappen trykkes, vil persiennen rulle ned i 30 sekunder.
* Hvis det tar persiennen 40 sekunder å bevege seg fra «Ned» til «Opp»-posisjon, vil dens nye åpnetid være
  1. sekunder. Etter kalibrering, når som helst "Opp"-knappen trykkes, vil persiennen rulle opp i 40 sekunder.
* **Z-Wave-kommando:** I tillegg til automatisk kalibrering kan brukere også justere aktiveringstiden ved å sende kommando fra Z-Wave-kontrolleren med Configuration CC-kommando, ved å bruke parametrene nedenfor:

<figure><img src="https://3617683785-files.gitbook.io/~/files/v0/b/gitbook-x-prod.appspot.com/o/spaces%2FZJzpNocHhYVmD43GZobR%2Fuploads%2FjOc32PtGPFGuP7RRftDe%2F10.png?alt=media&#x26;token=29eab2de-e009-4780-8003-48f2ae6b1531" alt=""><figcaption></figcaption></figure>

* Parameternummer : 0x01\~0x04
  * For parameter 1 kan brukere sette åpnetiden (fra ned til opp) til en verdi som varierer fra 0 til 240 sekunder.
  * For parameter 2 kan brukere sette lukketiden (fra opp til ned) til en verdi som varierer fra 0 til 240 sekunder.
  * For parameter 3 kan brukere sette gjeldende posisjon til en verdi som varierer fra %0 til %99.
  * For parameter 4 kan brukere sette verdi for å tvinge enheten til å utføre kalibrering eller sjekke kalibreringsstatus ved verdi. Sett verdi til 2 for å få enheten til å utføre kalibrering. Hvis verdien er 0, representerer det at enheten ikke er kalibrert. Hvis verdien er 1, representerer det at enheten er kalibrert.
* Størrelse: 0x02. Dette brukes for å spesifisere størrelsen på den faktiske verdien.
* Konfigurasjonsverdi : 0x0000\~0x0960 (0,1 sekund)
* Persiennekontrolleren vil starte bevegelse ved mottak av Z-Wave-kommando Switch Binary Set eller Switch Multilevel Set, og bevegelsen vil bli utført basert på gjeldende posisjonsinnstilling.

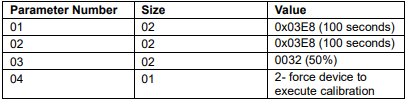

Eksempel på konfigurasjonsinnstilling:

<figure><img src="https://3617683785-files.gitbook.io/~/files/v0/b/gitbook-x-prod.appspot.com/o/spaces%2FZJzpNocHhYVmD43GZobR%2Fuploads%2Flt80JRC20DZnirp29rRH%2F11.png?alt=media&#x26;token=30654ca2-ac2c-4358-9aa7-5bfd8c422b10" alt=""><figcaption></figcaption></figure>

SCM vil rulle ned (fra opp til ned) i 50 sekunder: (1000/1000)\*(100-50)

* Aktiveringstiden vil bli tilbakestilt til **4** minutter når persiennekontrolleren er inkludert i Z-Wave-nettverket, eller når den er fabrikktilbakestilt.

{% hint style="warning" %}
Merk:

Persiennekontrollerens standard gjeldende posisjon er satt til 99 % (fullt åpen). Det anbefales å åpne persiennen helt før kalibrering med Z-Wave-kommando, ellers vennligst juster også gjeldende posisjonsinnstilling med kommando.
{% endhint %}

## **Z-Wave-informasjon**

**Enhetstype:** GENERIC\_TYPE\_SWITCH\_MULTILEVEL

**Spesifikk type:** SPECIFIC\_TYPE\_CLASS\_C\_MOTOR\_CONTROL

**Rolletype:** Alltid på slave (AOS)

**Produsent-ID:** 0x018E

**Produkttype-ID:** 0x0004

**Produkt-ID:** 0x0105

**Støttede Command Class :**

<figure><img src="https://3617683785-files.gitbook.io/~/files/v0/b/gitbook-x-prod.appspot.com/o/spaces%2FZJzpNocHhYVmD43GZobR%2Fuploads%2FK69MKRf27qAsuZtFBmls%2F10.png?alt=media&#x26;token=80249b92-36f6-4258-8f39-1128693a0f00" alt=""><figcaption></figcaption></figure>
