# VESTA-285

MH4936

## Kjeletermostat med integrert Z-Wave

<figure><img src="https://3617683785-files.gitbook.io/~/files/v0/b/gitbook-x-prod.appspot.com/o/spaces%2FZJzpNocHhYVmD43GZobR%2Fuploads%2FdJPbVok8C06PuwjVaag0%2Fimage.png?alt=media&#x26;token=fd33a7fa-e43d-4c8e-aaa0-5abba6f60be8" alt=""><figcaption></figcaption></figure>

## Introduksjon

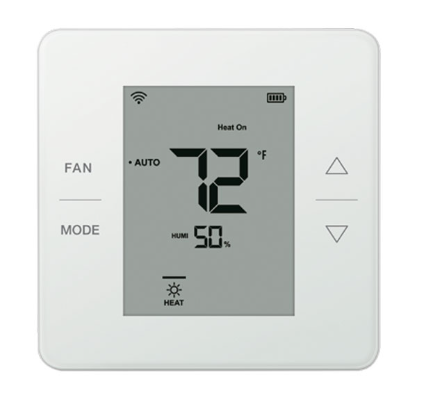

MCO Home MH4936. Kjeletermostat med integrert Z-WAVE. Måling av innendørstemperatur og kontroll av kjeleoppvarming. Fjernstyring via Z-Wave Plus, integrert med VESTA-paneler. LCD-skjerm. Temperaturinnstilling. Taktiltastatur for lokal kontroll. Moderne design med herdet glass. Rasktilkoblingsklemmer for kabler. Automatisk bakgrunnsbelysning med bevegelsessensor (PIR). Z-Wave Plus-frekvens: 868,42 MHz Kjeletermostat med integrert z-wave.

### Hovedfunksjoner

* Kjeletermostat med integrert Z-WAVE
* Måling av innendørstemperatur og kontroll av kjeleoppvarming
* Fjernstyring via Z-Wave Plus, integrert med VESTA-paneler
* LCD-skjerm
* Temperaturinnstilling
* Taktiltaster for lokal kontroll
* Moderne design med herdet glass
* Rasktilkoblingsklemmer for kabler
* Automatisk bakgrunnsbelysning med bevegelsessensor (PIR)
* Z-Wave Plus-frekvens: 868.42 MHz
* Strømforsyning: 24V AC / 24V DC, 4 AA-batterier

  PIR-rekkevidde 5 \~ 6 meter med 100 ° deteksjonsvinkel
* Egenforbruk: <2W
* Resistiv belastning: <1A
* NTC-termistor

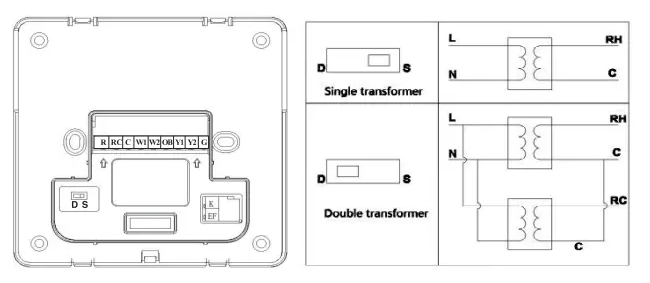

## Koblingsskjema

**PÅKREVD:** 24 VAC STRØM (“C” KABEL)

<figure><img src="https://3617683785-files.gitbook.io/~/files/v0/b/gitbook-x-prod.appspot.com/o/spaces%2FZJzpNocHhYVmD43GZobR%2Fuploads%2FEHQjbPnJGVdwAeMZsAaT%2Fimage.png?alt=media&#x26;token=986ae84e-657a-4612-b946-00de4e470f69" alt=""><figcaption></figcaption></figure>

<table><thead><tr><th width="118">Terminal</th><th width="371">Terminalbeskrivelse</th></tr></thead><tbody><tr><td>C</td><td>AC 24 V strømforsyning</td></tr><tr><td>RH</td><td></td></tr><tr><td>RC</td><td></td></tr><tr><td>WI</td><td>Er, trinnoppvarming</td></tr><tr><td>W2</td><td>200 trinnoppvarming eller hjelpoppvarming</td></tr><tr><td>G</td><td>Vifte</td></tr><tr><td>YI</td><td>Kompressor trinn I</td></tr><tr><td>Y2</td><td>Kompressor trinn 2</td></tr><tr><td>0/B</td><td>Omkobling</td></tr><tr><td>K</td><td>Ledning med 4-5T modul</td></tr><tr><td>EF</td><td>Reservert terminal</td></tr></tbody></table>

Merk: En wire saver fungerer som en splitter for systemer som ikke inkluderer en 24-volts C-kabel. Hvis oppvarmings-/kjølesystemet ditt ikke inkluderer en C-kabel, installer wire saver i eller nær hovedenheten (ovn, luftbehandler) i oppvarmings-/kjølesystemet ditt.

<figure><img src="https://3617683785-files.gitbook.io/~/files/v0/b/gitbook-x-prod.appspot.com/o/spaces%2FZJzpNocHhYVmD43GZobR%2Fuploads%2FeUuhwkpuI8KIcPH9rr4T%2Fimage.png?alt=media&#x26;token=0a495707-6e6e-4cb4-a812-e0352e895d25" alt=""><figcaption></figcaption></figure>

**Kontrolltype**

<figure><img src="https://3617683785-files.gitbook.io/~/files/v0/b/gitbook-x-prod.appspot.com/o/spaces%2FZJzpNocHhYVmD43GZobR%2Fuploads%2F1vWhiwxJVokkhria0VUg%2Fimage.png?alt=media&#x26;token=292282c9-c9bd-4a04-8a52-e94949d535a2" alt=""><figcaption></figcaption></figure>

## Display

<figure><img src="https://3617683785-files.gitbook.io/~/files/v0/b/gitbook-x-prod.appspot.com/o/spaces%2FZJzpNocHhYVmD43GZobR%2Fuploads%2FXNz7qpWNrGdqHkLO2My3%2Fimage.png?alt=media&#x26;token=5311de0b-9bfe-47bb-b242-3f3a1e094f53" alt=""><figcaption></figcaption></figure>

### Funksjoner og innstillinger

* **Setpunktinnstilling**\
  Trykk “/\” eller ”V” for å sette ønsket innetemperatur. Innstillingsområde: 5\~37 °C (41\~98 °F) som standard.
* **Modusinnstilling**\
  Denne enheten støtter OFF, HEAT, COOL, AUTO-modus og EM-modus (ikke aktivert som standard). Trykk på “MODE”-knappen for å bytte arbeidsmodus.
* **Vifte-modusinnstilling**\
  Kort trykk på “FAN”-tasten for å bytte viftemodus.
* **Vifte På**\
  I denne modusen går viften alltid når den er slått på, og stopper når den slås av.
* **Vifte Auto**\
  I denne modusen går viften både i kjøle- og varme-tilstand; viften stopper når kjøling eller oppvarming stoppes. Når enheten er i avstengingsmodus, stopper viften.
* **Hemmelige meny**\
  Under “OFF”-menyen, trykk og hold “MODE”-knappen i 3 sekunder for å gå inn i parameterinnstillingsmenyen. Kort trykk på “MODE”-knappen for å bytte parameternummer, trykk “^” eller “V” for å endre den tilsvarende innstillingsverdien, og trykk deretter “FAN” for å bekrefte og avslutte.

<table data-full-width="true"><thead><tr><th width="61">Menynummer</th><th width="125">Element</th><th width="112">Innstillingsområde</th><th width="111">Standard</th><th width="800">Beskrivelse</th></tr></thead><tbody><tr><td>01</td><td>Gjenopprett fabrikkinnstilling</td><td>0-99</td><td>53</td><td>Standard 53, endre til 55 for å gjenopprette fabrikkinnstilling</td></tr><tr><td>02</td><td>Enhetens tilstand etter strømbrudd</td><td>0- I</td><td></td><td>0 : enheten går til OFF-tilstand I: enheten går tilbake til siste tilstand før strømbruddet</td></tr><tr><td>04</td><td>Pipelydstyrke</td><td>1-5</td><td></td><td>1: Lydløs            2: Lav    3: Middels    4: Høy    5: Normal</td></tr><tr><td>06</td><td>Øvre grense for temperaturinnstilling</td><td>1-99</td><td>37°C/98°F</td><td>gap I</td></tr><tr><td>07</td><td>Nedre grense for temperaturinnstilling</td><td>0-98</td><td>5°C/41°F</td><td></td></tr><tr><td>08</td><td>Kalibrering av innetemperatur</td><td>-9.9-+9.9</td><td></td><td>-9.9-+9.9</td></tr><tr><td>09</td><td>Kalibrering av innendørfuktighet</td><td>-20-+20</td><td></td><td>-20- +20</td></tr><tr><td>11</td><td>Temperatur dødgang</td><td>0-9.0</td><td>1.0°C/2.0°F</td><td></td></tr><tr><td>12</td><td>Temperaturformat</td><td>0-1</td><td></td><td>0: Celsius              1: Fahrenheit</td></tr><tr><td><p> </p><p> </p><p>13</p></td><td><p> </p><p> </p><p>Kontrolltype</p></td><td><p> </p><p> </p><p>00-07</p></td><td><p> </p><p> </p><p>07</p></td><td><p>Konvensjonelt kjøle-/varmesystem <br> 0= kun kjøling              1= kun oppvarming            2= kjøling eller oppvarming</p><p><br>Varmepumpe kjøle-/varmesystem</p><p>3= kun kjøling              4= kun oppvarming           5= to-trinns oppvarming <br>6= enkel kjøling/enkel oppvarming + AUX</p><p>7= to-trinns kjøling/ to-trinns oppvarming + AUX</p></td></tr><tr><td><p> </p><p>14</p></td><td><p> </p><p>Logikk for omkoblingsventil</p></td><td><p> </p><p>0-1</p></td><td></td><td>00= Når varmepumpens kjøling starter, slås 0/B på, men slås av ved oppvarming<br>01= Når varmepumpens oppvarming starter, slås 0/B på, men slås av ved kjøling</td></tr><tr><td>15</td><td>Kompressor beskyttelsestid</td><td>0-10 enhet: minutter</td><td></td><td>Angir innstilling av kompressors forsinkelsestid fra avstenging til start</td></tr><tr><td>16</td><td>EM nødvarmemodus</td><td>ON/OF</td><td>OF</td><td>ON=slå på nødvarmemodus OF=slå av nødvarmemodus <br>Kun tilgjengelig for varmepumpesystem med varmefunksjon</td></tr></tbody></table>

### Z-Wave-innstilling

**Inkluder i Z-Wave-nettverk**\
Under normal arbeidsmeny, trykk og hold “^” og “V” knappene samtidig i 3 sekunder, og enheten vil gå inn i Z-WAVE-MENYEN. Trykk og hold “^” og “V” samtidig i 3 sekunder igjen eller uten operasjon i 10 sekunder, så går den tilbake til startsiden. Før enheten inkluderes i nettverket, vil “- - -” vises på skjermen. Trykk deretter kort på “^”-knappen, enheten går inn i læringsmodus for å få en node-ID. Hvis inkludering lykkes, vises en node-ID på skjermen etter noen sekunder. Merk: En node-ID kan alltid fortelle oss om enheten er i nettverket eller ikke.

**Ekskluder fra Z-Wave-nettverk**\
Under normal arbeidsmeny, trykk og hold “^” og “V” knappene samtidig i 3 sekunder, og enheten vil gå inn i Z-WAVE-MENYEN. Trykk og hold “^” og “V” samtidig i 3 sekunder igjen eller uten operasjon i 10 sekunder, så går den tilbake til startsiden. Gjeldende ID vises på skjermen, trykk kort på “^”-knappen, og enheten går inn i læringsmodus, gjeldende ID vil blinke, når “- - -” vises på skjermen, er enheten ekskludert fra Z-Wave-nettverket.

**Z-WAVE støttede Command Class:**

Støtter S2:

* COMMAND\_CLASS\_VERSION,
* COMMAND\_CLASS\_POWERLEVEL,
* COMMAND\_CLASS\_MANUFACTURER\_SPECIFIC,
* COMMAND\_CLASS\_BATTERY,
* COMMAND\_CLASS\_DEVICE\_RESET\_LOCALLY,
* COMMAND\_CLASS\_SENSOR\_MULTILEVEL\_V5,
* COMMAND\_CLASS\_THERMOSTAT\_SETPOINT,
* COMMAND\_CLASS\_THERMOSTAT\_OPERATING\_STATE,
* COMMAND\_CLASS\_THERMOSTAT\_FAN\_STATE,
* COMMAND\_CLASS\_ASSOCIATION\_V2,
* COMMAND\_CLASS\_ASSOCIATION\_GRP\_INFO,

**Støtter ikke S2:**

* COMMAND\_CLASS\_THERMOSTAT\_MODE,
* COMMAND\_CLASS\_THERMOSTAT\_FAN\_MODE,
* COMMAND\_CLASS\_CONFIGURATION,
* COMMAND\_CLASS\_MULTI\_CHANNEL\_ASSOCIATION\_V2,
* COMMAND\_CLASS\_FIRMWARE\_UPDATE\_MD\_V5
* COMMAND\_CLASS\_ZWAVEPLUS\_INFO,
* COMMAND\_CLASS\_SECURITY\_2,
* COMMAND\_CLASS\_TRANSPORT\_SERVICE\_V2,
* COMMAND\_CLASS\_SUPERVISION
