# VESTA-271

## RASK START

{% embed url="<https://www.youtube.com/watch?v=7S-SnQFvaZA>" %}

## MANUELL VEILEDNING

**TX for OPTEX utendørs PIR Instruksjoner**

**Senderen er installert i bevegelsesdetektoren, noe som gjør at den kan sende trådlige RF-signaler til kontrollpanelet. 4**

**fire bevegelsesdetektormodeller er inkludert, QXI-RDT-X5, BXS-RAM, VXS-RAM og WXI-RAM. Innføringen av senderen og installasjonen av senderen er vist nedenfor.**

![](https://3617683785-files.gitbook.io/~/files/v0/b/gitbook-x-prod.appspot.com/o/spaces%2FZJzpNocHhYVmD43GZobR%2Fuploads%2FGD6wcKp9M5PuHotrpAbw%2F0.png?alt=media)

**For fjernkontrollinnstillingene for hviletid, alarmvarsling med LED,**

**anti-maskering og PIR-følsomhet (Lav/Middels/Høy), kan brukere slå funksjonene av/på**

**gjennom innstilling på kontrollpanelets lokale nettside. Etter at**

**innstillingen er gjort, må brukerne trykke på funksjonsknappen på enheten for å aktivere**

**funksjonen.**

## **Identifisering av delene**

1. **LED-indikator (rød)**
2. **Lær/Test-knapp**
3. **Batteri (CR123)**

## **LED-indikator**

**I normal drift forblir LED-indikatoren av, bortsett fra:**

**Når bevegelsesdetektoren slås på, vil den røde LED-en blinke i omtrent 12 sekunder. Når senderen er godt tilkoblet, slukkes den røde LED-en.**

**Når bevegelsesdetektoren har lavt batterinivå, vil LED-en blinke hver gang den sender en oppdaget bevegelse.**

**Når sabotasjebryteren utløses, vil LED-en blinke for å indikere at den sender et «Tamper»-signal. Når sabotasjeforholdet vedvarer, vil LED-en blinke hver gang den sender en oppdaget bevegelse. Når batteriet er tomt, vil LED-en blinke hvert 4. sekund.**

## **Læring**

**Følg trinnene nedenfor for å installere senderen.**

**Sett inn batteriet for å slå på. Når detektoren er slått på, vil den røde LED-en blinke i omtrent 12 sekunder. Når senderen er godt tilkoblet, slår den røde LED-en seg av.**

**Sett kontrollpanelet i læringsmodus, se kontrollpanelmanualen for detaljer. Trykk på Lær-knappen.**

**Se kontrolpanelmanualen for å fullføre innlæringsprosessen.**

## **Gå-test**

**Etter at detektoren er innlært, sett kontrollpanelet i «Walk Test»-modus, hold detektoren på ønsket plassering, og trykk på Test-knappen for å bekrefte at denne plasseringen er innenfor kontrollpanelets signalrekkevidde, se kontrollpanelmanualen for å fullføre Walk Test.**

**Når du er fornøyd med at detektoren fungerer på det valgte stedet, kan du fortsette med montering.**

## **Batteri**

**Detektoren bruker ett CR123-litiumbatteri som strømkilde.**

**Når lavt batterinivå oppdages, vil et signal om lavt batteri bli sendt til kontrollpanelet sammen med vanlige signaloverføringer slik at kontrollpanelet kan vise statusen tilsvarende.**

**Når batteriet er tomt, vil detektoren stoppe alle funksjoner, og LED-en vil blinke hvert 4. sekund.**

**Ved batteribytte, etter å ha fjernet det gamle batteriet, trykk på Lær-knappen to ganger for å fullstendig utlade før du setter inn nytt batteri.**

## **Overvåkning**

**Detektoren vil sende et tilsynssignal hvert 90.-110. minutt.**

## **Installasjon av senderen**

**Denne delen viser hvordan man installerer senderen i bevegelsesdetektorene QXI-RDT-X5, BXS-RAM, VXS-RAM og WXI-RAM.**

### **QXI-RDT-X5**

**Trinn 1. Påfør skumteipen på senderen.**

<figure><img src="https://3617683785-files.gitbook.io/~/files/v0/b/gitbook-x-prod.appspot.com/o/spaces%2FZJzpNocHhYVmD43GZobR%2Fuploads%2FuD56tdmY1CLlD3UOux8w%2F11.png?alt=media&#x26;token=e8bd8775-8a9e-41aa-8812-26515d99de79" alt=""><figcaption></figcaption></figure>

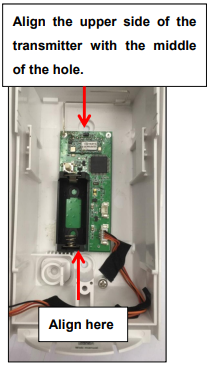

**Trinn 2. Fjern bakdekselet. Juster kanten med undersiden av dekselboksen og midten av hullet som vist på bildene nedenfor.**

<figure><img src="https://3617683785-files.gitbook.io/~/files/v0/b/gitbook-x-prod.appspot.com/o/spaces%2FZJzpNocHhYVmD43GZobR%2Fuploads%2Fpz960L6Gtiuds8BKbvQX%2F12.png?alt=media&#x26;token=76609ada-7fd2-47ba-9395-21078fc811a3" alt=""><figcaption></figcaption></figure>

<figure><img src="https://3617683785-files.gitbook.io/~/files/v0/b/gitbook-x-prod.appspot.com/o/spaces%2FZJzpNocHhYVmD43GZobR%2Fuploads%2FTh71K9leYpeqcHZsGVko%2F13.png?alt=media&#x26;token=b9e97c8d-c7a2-46cc-bcee-669c9e4a243f" alt=""><figcaption></figcaption></figure>

**Trinn 3. Koble ledningene og fest ledningene som vist på bildene nedenfor.**

<figure><img src="https://3617683785-files.gitbook.io/~/files/v0/b/gitbook-x-prod.appspot.com/o/spaces%2FZJzpNocHhYVmD43GZobR%2Fuploads%2FRfHhDtVLtg2IYDaAALBk%2F14.png?alt=media&#x26;token=aad5159f-1c4a-43c9-8772-4f0a9534788a" alt=""><figcaption></figcaption></figure>

**Trinn 4. Bruk ledningene til å lage en løs knute, og før ledningenes ende gjennom sirklene.**

![](https://3617683785-files.gitbook.io/~/files/v0/b/gitbook-x-prod.appspot.com/o/spaces%2FZJzpNocHhYVmD43GZobR%2Fuploads%2FcdQXgwS3Luyp9yM1FqzI%2F16.png?alt=media)

**Trinn 5. Fest ledningene på senderkortet.**

![](https://3617683785-files.gitbook.io/~/files/v0/b/gitbook-x-prod.appspot.com/o/spaces%2FZJzpNocHhYVmD43GZobR%2Fuploads%2FfhZEgCYmf2TMtK34o6dr%2F17.png?alt=media)

**Trinn 6. Fest det andre paret med ledninger på området under batterihuset. (Se bildene nedenfor)**

![](https://3617683785-files.gitbook.io/~/files/v0/b/gitbook-x-prod.appspot.com/o/spaces%2FZJzpNocHhYVmD43GZobR%2Fuploads%2F0QE4Arv4d34BfO4BzkYa%2F18.png?alt=media)

**Trinn 7. Installasjonen er fullført.**

![](https://3617683785-files.gitbook.io/~/files/v0/b/gitbook-x-prod.appspot.com/o/spaces%2FZJzpNocHhYVmD43GZobR%2Fuploads%2FCNRVuWIgwi9rZ7PZdIWx%2F19.png?alt=media)

### **BXS-RAM**

**Trinn 1. Påfør skumteipen på senderen.**

<figure><img src="https://3617683785-files.gitbook.io/~/files/v0/b/gitbook-x-prod.appspot.com/o/spaces%2FZJzpNocHhYVmD43GZobR%2Fuploads%2FuD56tdmY1CLlD3UOux8w%2F11.png?alt=media&#x26;token=e8bd8775-8a9e-41aa-8812-26515d99de79" alt=""><figcaption></figcaption></figure>

**Trinn 2: Bruk ledningene til å lage en løs knute, og før ledningenes ende gjennom sirklene.**

<figure><img src="https://3617683785-files.gitbook.io/~/files/v0/b/gitbook-x-prod.appspot.com/o/spaces%2FZJzpNocHhYVmD43GZobR%2Fuploads%2Fe4QrU4Sc1Of3hPy7X48C%2F16.png?alt=media&#x26;token=ce356519-b348-458b-907a-565544536f05" alt=""><figcaption></figcaption></figure>

**Trinn 3. Tre det andre paret med ledninger gjennom knuten, og fest ledningene på BXS-RAM.**

<figure><img src="https://3617683785-files.gitbook.io/~/files/v0/b/gitbook-x-prod.appspot.com/o/spaces%2FZJzpNocHhYVmD43GZobR%2Fuploads%2Fmn0yE8MCiI8Xtfv5YIuM%2F17.png?alt=media&#x26;token=66b2e364-688b-407d-8e96-48c6866a5c8d" alt=""><figcaption></figcaption></figure>

**Trinn 4. Snu BXS-RAM rundt. Bruk ledningene til å lage en løs knute og før ledningenes ende gjennom sirklene. Juster en skumteip med kanten merket i bildet nedenfor og påfør den i midten for å fylle gapet. Juster senderen i midten av bakdekselet som vist på bildet nedenfor og fest senderen tett til skumteipen.**

{% hint style="warning" %}
Merk:

**En skumteip er inkludert i pakken for å fylle gapet mellom BXS-RAM og senderkortet.**
{% endhint %}

<figure><img src="https://3617683785-files.gitbook.io/~/files/v0/b/gitbook-x-prod.appspot.com/o/spaces%2FZJzpNocHhYVmD43GZobR%2Fuploads%2F3hOhlOXzoZfHyATrFNgO%2F18.png?alt=media&#x26;token=2d50654a-6eed-4e5e-abf1-64eedb6b5071" alt=""><figcaption></figcaption></figure>

<figure><img src="https://3617683785-files.gitbook.io/~/files/v0/b/gitbook-x-prod.appspot.com/o/spaces%2FZJzpNocHhYVmD43GZobR%2Fuploads%2FB09BVZsPGj4lxRwte8p2%2F20.png?alt=media&#x26;token=9878b168-03fd-47f4-acc2-ca7e6606f9d4" alt=""><figcaption></figcaption></figure>

**Trinn 5. Installasjonen er fullført.**

<figure><img src="https://3617683785-files.gitbook.io/~/files/v0/b/gitbook-x-prod.appspot.com/o/spaces%2FZJzpNocHhYVmD43GZobR%2Fuploads%2FyVgzwLVtBmVbdDjuLItb%2F21.png?alt=media&#x26;token=a49d1ef8-5d40-4bdf-8136-7edb23fbbf2c" alt=""><figcaption></figcaption></figure>

### **VXS-RAM**

**Trinn 1. Påfør skumteipen på senderen.**

<figure><img src="https://3617683785-files.gitbook.io/~/files/v0/b/gitbook-x-prod.appspot.com/o/spaces%2FZJzpNocHhYVmD43GZobR%2Fuploads%2FuD56tdmY1CLlD3UOux8w%2F11.png?alt=media&#x26;token=e8bd8775-8a9e-41aa-8812-26515d99de79" alt=""><figcaption></figcaption></figure>

**Trinn 2. Først, vri fronten av kortet helt til høyre.**

<figure><img src="https://3617683785-files.gitbook.io/~/files/v0/b/gitbook-x-prod.appspot.com/o/spaces%2FZJzpNocHhYVmD43GZobR%2Fuploads%2Fo856FsFiOEIcz2DAA5Qo%2F30.png?alt=media&#x26;token=6a580421-7a3d-46fc-8263-3da134c14a70" alt=""><figcaption></figcaption></figure>

**Trinn 3. Vri til baksiden av kortet. Bruk ledningene til å lage en løs knute, og før ledningenes ende gjennom sirklene.**

<figure><img src="https://3617683785-files.gitbook.io/~/files/v0/b/gitbook-x-prod.appspot.com/o/spaces%2FZJzpNocHhYVmD43GZobR%2Fuploads%2FAA64j38a8c0Z9RsTMfwR%2F31.png?alt=media&#x26;token=808b8e81-fea8-4536-93da-aa7a4863af13" alt=""><figcaption></figcaption></figure>

**Trinn 4. Vri fronten av kortet til** helt til venstre. Deretter, sett inn kablene.

<figure><img src="https://3617683785-files.gitbook.io/~/files/v0/b/gitbook-x-prod.appspot.com/o/spaces%2FZJzpNocHhYVmD43GZobR%2Fuploads%2FydaQrgzkmyong5CChDVy%2F32.png?alt=media&#x26;token=8aaffcef-bd80-47f0-a908-6466a76fc2ec" alt=""><figcaption></figcaption></figure>

&#x20;**Trinn 5. Trekk kablene nedover og** fest kablene på enheten.

<figure><img src="https://3617683785-files.gitbook.io/~/files/v0/b/gitbook-x-prod.appspot.com/o/spaces%2FZJzpNocHhYVmD43GZobR%2Fuploads%2FBx6PW1MYSvKn99lXeObk%2F33.png?alt=media&#x26;token=5c396361-3514-4327-af2e-9aa23b371bdb" alt=""><figcaption></figcaption></figure>

**Trinn 6. Det skal se ut som bildet når liming av ledninger er fullført.**

<figure><img src="https://3617683785-files.gitbook.io/~/files/v0/b/gitbook-x-prod.appspot.com/o/spaces%2FZJzpNocHhYVmD43GZobR%2Fuploads%2FjzAJ8rWsoAcYvqMYYVoJ%2F34.png?alt=media&#x26;token=474be203-c3a6-4c50-a8d5-026b18acb6fd" alt=""><figcaption></figcaption></figure>

**Trinn 7. Installer senderkortet.**

<figure><img src="https://3617683785-files.gitbook.io/~/files/v0/b/gitbook-x-prod.appspot.com/o/spaces%2FZJzpNocHhYVmD43GZobR%2Fuploads%2F9h5CPcGk1ipeLWhCxizE%2F35.png?alt=media&#x26;token=e27c23c8-a76a-4b82-8d8f-ffea6dac0039" alt=""><figcaption></figcaption></figure>

**Trinn 8. Etter å ha installert senderen, koble til kablene. Det skal se ut som bildet nedenfor når installasjonen er fullført.**

<figure><img src="https://3617683785-files.gitbook.io/~/files/v0/b/gitbook-x-prod.appspot.com/o/spaces%2FZJzpNocHhYVmD43GZobR%2Fuploads%2FEHfpkppiFzY4DBvlY1oy%2F40.png?alt=media&#x26;token=99f57538-7f31-4f94-aa7d-07d5ed3dd265" alt=""><figcaption></figcaption></figure>

**Merk: Forsiden av enheten skal se slik ut når senderen er installert. Full rotasjon av fronten vil ikke bli hindret av ledningstilkoblingen.**

<figure><img src="https://3617683785-files.gitbook.io/~/files/v0/b/gitbook-x-prod.appspot.com/o/spaces%2FZJzpNocHhYVmD43GZobR%2Fuploads%2F7NcEp84P6OCqdnCBwPEz%2F41.png?alt=media&#x26;token=4cf03ee9-361b-4ca5-a543-ff754d5ecd23" alt=""><figcaption></figcaption></figure>

### **WXI-RAM**

**Trinn 1. Påfør skumteipen på senderen.**

<figure><img src="https://3617683785-files.gitbook.io/~/files/v0/b/gitbook-x-prod.appspot.com/o/spaces%2FZJzpNocHhYVmD43GZobR%2Fuploads%2FuD56tdmY1CLlD3UOux8w%2F11.png?alt=media&#x26;token=e8bd8775-8a9e-41aa-8812-26515d99de79" alt=""><figcaption></figcaption></figure>

**Trinn 2. Trekk to sett med kabler mot nedre venstre side. (Se bildet nedenfor).**

<figure><img src="https://3617683785-files.gitbook.io/~/files/v0/b/gitbook-x-prod.appspot.com/o/spaces%2FZJzpNocHhYVmD43GZobR%2Fuploads%2F8n96XHqpunrTGO9ICN2H%2F10.png?alt=media&#x26;token=893d2c02-bfaf-4fe1-b651-3b9d1798f1db" alt=""><figcaption></figcaption></figure>

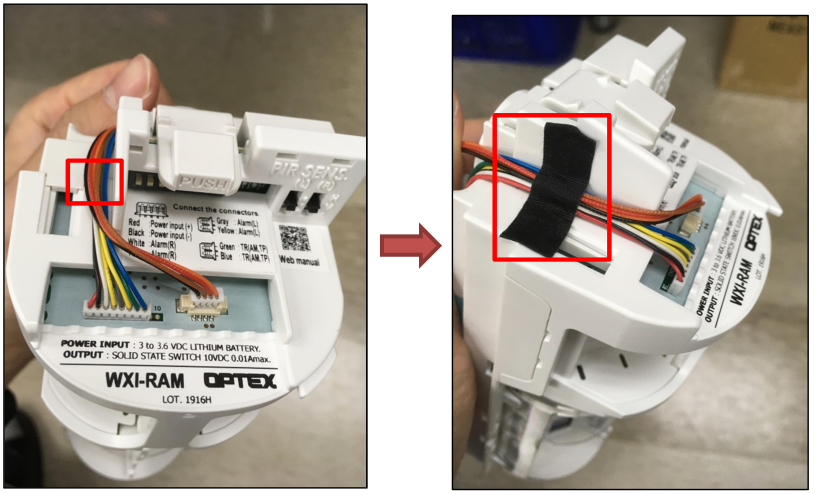

**Trinn 3. Fest de to sett med ledninger på WXI-RAM. (Se bildet nedenfor)**

<figure><img src="https://3617683785-files.gitbook.io/~/files/v0/b/gitbook-x-prod.appspot.com/o/spaces%2FZJzpNocHhYVmD43GZobR%2Fuploads%2FgFPY1KGBuFBOHsr3v3zQ%2F11.png?alt=media&#x26;token=663fb95f-7201-4838-981d-067ce88400dc" alt=""><figcaption></figcaption></figure>

**Trinn 4. Bøy ledningene som ikke er koblet til det lille kortet, og fest dem på enheten.**

<figure><img src="https://3617683785-files.gitbook.io/~/files/v0/b/gitbook-x-prod.appspot.com/o/spaces%2FZJzpNocHhYVmD43GZobR%2Fuploads%2FvXGCzB5JDfbirjpW5F7A%2F12.png?alt=media&#x26;token=498fb691-594c-4478-a13c-5a0b6b43d6ef" alt=""><figcaption></figcaption></figure>

**Trinn 5. Ta deretter ledningene som er koblet til det lille kortet, og fest dem på enheten. (For festeposisjon, se bildet nedenfor)**

<figure><img src="https://3617683785-files.gitbook.io/~/files/v0/b/gitbook-x-prod.appspot.com/o/spaces%2FZJzpNocHhYVmD43GZobR%2Fuploads%2FbW7VxTS8lT5Pve6I5hPJ%2F13.png?alt=media&#x26;token=67976ae6-106b-43c2-9915-5ad962e283d4" alt=""><figcaption></figcaption></figure>

**Trinn 6. Fest resten av ledningene på enheten.**

<figure><img src="https://3617683785-files.gitbook.io/~/files/v0/b/gitbook-x-prod.appspot.com/o/spaces%2FZJzpNocHhYVmD43GZobR%2Fuploads%2FOEQpf6JYBXSfWR23L96H%2F10.png?alt=media&#x26;token=65d8c6c4-a615-4181-930b-d44f8cf219a9" alt=""><figcaption></figcaption></figure>

**Trinn 7. For å installere senderen, bør undersiden av senderen aligneres med installasjonslinjen og bruk midten av hullet eller midten av skruen for å justere senderen i midten. Vennligst se bildene nedenfor.**

<figure><img src="https://3617683785-files.gitbook.io/~/files/v0/b/gitbook-x-prod.appspot.com/o/spaces%2FZJzpNocHhYVmD43GZobR%2Fuploads%2FqdqcoXKCAnUeyHvGW129%2F10.png?alt=media&#x26;token=c785cfd4-ce6e-4d9d-92ea-9412880f0e7c" alt=""><figcaption></figcaption></figure>

**Trinn 8. Installasjonen er fullført.**
