# VESTA-237N

&#x20;**KP-23B-EL-(F1)**

## **FJERNBETJENT TASTATUR**![](https://3617683785-files.gitbook.io/~/files/v0/b/gitbook-x-prod.appspot.com/o/spaces%2FZJzpNocHhYVmD43GZobR%2Fuploads%2FkbYxFIwuvazoFbbR4hcB%2F1.png?alt=media)

<figure><img src="https://3617683785-files.gitbook.io/~/files/v0/b/gitbook-x-prod.appspot.com/o/spaces%2FZJzpNocHhYVmD43GZobR%2Fuploads%2F3XMdqeQ41hNN4eRbwrRF%2Fimage.png?alt=media&#x26;token=18f25403-8532-42fa-9804-c40e5509ca58" alt=""><figcaption></figcaption></figure>

Den eksterne tastaturet inkluderer følgende modeller:

KP-23B-EL / KP-23B-EL-F1: Ekstern tastatur med sabotasje-bryter

KP-23B-EL-NT / KP-23B-EL-NT-F1: Ekstern tastatur uten sabotasje-bryter

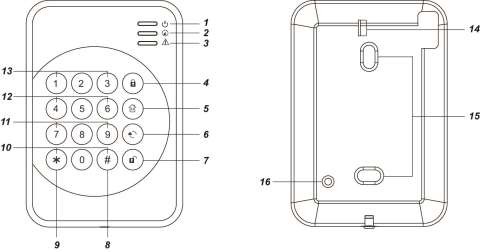

## ***Deler Identifikasjon***

<figure><img src="https://3617683785-files.gitbook.io/~/files/v0/b/gitbook-x-prod.appspot.com/o/spaces%2FZJzpNocHhYVmD43GZobR%2Fuploads%2FZoXTVGW2OHrmmZBGBz2N%2F4.jpeg?alt=media" alt=""><figcaption></figcaption></figure>

1. **Aktiv LED** Kode
2. **Status-LED**&#x20;
3. **Feilindikator-LED**
4. <img src="https://3617683785-files.gitbook.io/~/files/v0/b/gitbook-x-prod.appspot.com/o/spaces%2FZJzpNocHhYVmD43GZobR%2Fuploads%2FUNlnkOZwKzWCvtsoS3xc%2Fimage.png?alt=media&#x26;token=881f4e4f-c05e-4e17-a361-df943c39cf94" alt="" data-size="line"> **Arme-tast**
5. <img src="https://3617683785-files.gitbook.io/~/files/v0/b/gitbook-x-prod.appspot.com/o/spaces%2FZJzpNocHhYVmD43GZobR%2Fuploads%2FE3Hk0H2huyBVcXHGJxjy%2Fimage.png?alt=media&#x26;token=8e342d67-ab43-40ab-9e82-549b3b12f58a" alt="" data-size="line"> **Hjem-tast**&#x20;
6. <img src="https://3617683785-files.gitbook.io/~/files/v0/b/gitbook-x-prod.appspot.com/o/spaces%2FZJzpNocHhYVmD43GZobR%2Fuploads%2FPE8SIyPa4R6jkI8GmxsA%2Fimage.png?alt=media&#x26;token=b7d05613-8dd5-46ec-a2c6-12d9738a14a9" alt="" data-size="line"> **Tast**
7. <img src="https://3617683785-files.gitbook.io/~/files/v0/b/gitbook-x-prod.appspot.com/o/spaces%2FZJzpNocHhYVmD43GZobR%2Fuploads%2F6xXu6Cf8koZh3vBa22Kl%2Fimage.png?alt=media&#x26;token=7bd65106-82ef-4158-ab4d-4816e3dbb93f" alt="" data-size="line"> **Nullstill-tast**
8. &#x20;**#-tast**
9. &#x20;**\*-tast**
10. **Dobbelt-tast læring** modeller - Trykk både # og \* tastene samtidig for å sende læringskode
11. **Dobbelt-tast medisinal alarm (hvis aktivert)** - trykk både 7 og 9 for å utløse medisinal alarm
12. **Dobbelt-tast brannalarm (hvis aktivert)** - trykk både 4 og 6 for å utløse brannalarm
13. **Dobbelt-tast panikkalarm (hvis aktivert)** -trykk både 1 og 3 for å utløse panikkalarm
14. **Batteri-isolator**
15. **Monteringshull**
16. **Sabotasjebryter** - Sabotasje-bryter er ikke tilgjengelig for KP-23B-EL-NT

{% hint style="warning" %}
Merk:

* En kort pipelyd høres sammen med tastetrykk for å indikere at knappen som ble trykket er gyldig.
* 4 kontinuerlige pip indikerer feil og brukeren bør gjenta prosessen.
  {% endhint %}

## LED-indikator

### **Aktiv LED (Blå/Amber):**

* Blå LED i 5 sekunder: systemet er i normal driftsmodus.
* Blå LED blinker i 5 sekunder: **lavt batteri i normal driftmodus**.
* Gul LED på: systemet er i **Testmodus**.
* Gul LED blinker: **lavt batteri i testmodus**.

### **Status-LED (Blå/Rød):**

* Rød LED på: systemet er i **Tyverialarm (Away Mode)**
* Rød LED blinker: systemet er i **Hjem-modus**.
* Blå LED på: aktivering av **Deaktiveringsmodus (Disarm Mode)**.
* Blå LED blinker: feil på grunn av følgende årsaker:
  * Ingen respons mottatt fra kontrollpanelet innen 4 sekunder.
  * Kontrollpanelbrukerens PIN-kode var feil.
  * Forespørsel om **Hjem** modus under **Arm** modus.
  * Forespørsel om **Tvangs** **arm**.

### **Feil-LED (Amber):**

* Blinker: systemfeil (panel-sabotasje, nettfeil, sensorfeil, sensor ute av drift, åpen dør)&#x20;
* På: Alarmminne (avhengig av kontrollpanel).![](https://3617683785-files.gitbook.io/~/files/v0/b/gitbook-x-prod.appspot.com/o/spaces%2FZJzpNocHhYVmD43GZobR%2Fuploads%2FscxoFUYySN5DbxEZXq75%2F18.png?alt=media)

## Strøm

* Eksternt tastatur bruker ett EL123AP 3V litiumbatteri som strømkilde.
* Fjernkontrolltastaturet kan også oppdage batteristatus. Hvis batterispenningen er lav, vil Aktiv-LED blinke (**Rav** på **Testmodus** eller **Blå** på **Normalmodus**) under drift. Lavt batterisignal vil bli sendt sammen med vanlige signaloverføringer til kontrollpanelet for å vise statusen deretter.
* Før sending er batteriet forhåndsinstallert av fabrikken. Trekk ut batteri-isolatoren for å aktivere batteriet.
* Når du bytter batteri, trykk sabotasje-bryteren et par ganger etter å ha fjernet det gamle batteriet for å lade ut, deretter sett inn det nye batteriet.

## Strømsparingsfunksjon

* Når inaktiv, er fjernkontrolltastaturet i **ventemodus** og bruker ingen strøm. Det vil aktivere og **vekke** i 5 sekunder når en hvilken som helst tast trykkes.
* Etter 5 sekunders tast-inaktivitet slås strømmen av og det går tilbake til**il stand-by** modus.
* Etter fullføring av en kommando slår strømmen seg av og fjernkontrolltastaturet går tilbake til **ventemodus** modus.

## Testmodus

* Fjernkontrolltastaturet kan settes i testmodus ved å angi tastatur-PIN-koden (standard: **0000**) etterfulgt av ＊-tasten. Den aktive amber-LEDen vil slå seg på sammen med et langt pip.
* For å avslutte testmodus, trykk tast **to ganger**, det eksterne tastaturet vil avgi et langt pip og den aktive LEDen vil slukke, deretter går det eksterne tastaturet tilbake til normal driftsmodus. Ellers vil det eksterne tastaturet automatisk avslutte testmodus etter 5 minutter og gå tilbake til Normal driftsmodus.

{% hint style="warning" %}
Merk:

Når fjernkontrolltastaturet er i testmodus, fungerer det som **vekke** tilstand og vil IKKE koble fra etter 5 sekunder.
{% endhint %}

***Testmodusfunksjon:***

* Trykk ＊-tasten og deretter **7** tast — Send læringssignal fra eksternt tastatur
* Trykk ＊ tasten og deretter **2** tast — Aktiver dobbelt-tast panikkalarmfunksjon
* Trykk ＊-tasten og deretter **3** tast — Aktiver dobbelt-tast brannalarmfunksjon
* Trykk ＊-tasten og deretter **4** tast — Aktiver dobbelt-tast medisinal alarmfunksjon
* Trykk ＊-tasten og deretter **5** tast — Deaktiver alle dobbelt-tast funksjoner (**Standard**)
* Trykk ＊-tasten og deretter **6** tast — Rediger tastatur PIN-kode

&#x20;                                                   Skriv inn **Gammel** Tastatur-PIN-kode og trykk deretter <img src="https://3617683785-files.gitbook.io/~/files/v0/b/gitbook-x-prod.appspot.com/o/spaces%2FZJzpNocHhYVmD43GZobR%2Fuploads%2FPE8SIyPa4R6jkI8GmxsA%2Fimage.png?alt=media&#x26;token=b7d05613-8dd5-46ec-a2c6-12d9738a14a9" alt="" data-size="line"> tasten

&#x20;                                                   Skriv inn **Ny** en ny 4-sifret tastatur-PIN-kode og trykk deretter **#** taste&#x6E;**.**

* Trykk <img src="https://3617683785-files.gitbook.io/~/files/v0/b/gitbook-x-prod.appspot.com/o/spaces%2FZJzpNocHhYVmD43GZobR%2Fuploads%2F6xXu6Cf8koZh3vBa22Kl%2Fimage.png?alt=media&#x26;token=7bd65106-82ef-4158-ab4d-4816e3dbb93f" alt="" data-size="line"> tasten **to ganger** — for å forlate testmodu&#x73;**.**
* Trykk ＊-tasten og deretter **8** tast — Aktiver Arm/Hjem uten PIN-kode funksjon
* Trykk ＊-tasten og deretter **9** tast — Aktiver Arm/Hjem med kontrollpanelbrukerens PIN-kode funksjon (**Standard**)

## Tamperbeskyttelse

* Tastaturet er beskyttet mot ethvert forsøk på å åpne lokket eller å løsne tastaturet fra monteringsflaten.
* Manipulasjonsbeskyttelse er deaktivert når tastaturet er i testmodus.

## Installasjonsprosedyrer

Trinn 1. Sett kontrollpanelet i læringsmodus, .

Trinn 2. Legge til fjernkontrollens tastatur i kontrollpanelet:

**Testmodus innlæring:**

1. Sett fjernkontrolltastaturet i testmodus ved å taste KP PIN-kode (standard: **0000**), trykk deretter ＊-tasten. Den aktive amber-LEDen vil slå seg på sammen med en lang pipelyd.
2. Trykk ＊-tasten deretter **7** tast. Fjernkontrolltastaturet vil avgi ett langt pip.

{% hint style="warning" %}
Merk:

Hvis fjernkontrolltastaturet ikke ga et langt pip, betyr det at tastaturet ikke sendte læringskoden til kontrollpanelet, vennligst trykk ＊-tasten og deretter **7** tasten igjen for å sende læringskoden.
{% endhint %}

3. Hvis kontrollpanelet mottar læringskoden, vil det vise informasjon deretter. Se brukerhåndboken for ditt kontrollpanel for å fullføre innlæringsprosessen.
4. Etter at kontrollpanelet mottar signalet fra fjernkontrolltastaturet, vil det sende en bekreftelse tilbake til fjernkontrolltastaturet. Fjernkontrolltastaturet vil deretter pipe 3 ganger for å bekrefte at bekreftelsen er mottatt.

**Dobbelt-tast innlæring:**

I. Trykk og både **#** og ＊-tastene samtidig under normal driftmodus. Fjernkontrolltastaturet vil avgi ett langt pip.

{% hint style="warning" %}
Merk:

Hvis fjernkontrolltastaturet ikke avga et langt pip, betyr det at det ikke sendte innlæringskoden til kontrollpanelet. Vennligst trykk både **#** og ＊ tastene sammen igjen for å sende læringskoden.
{% endhint %}

3. Hvis kontrollpanelet mottar læringskoden, vil det vise informasjon deretter. Se brukerhåndboken for ditt kontrollpanel for å fullføre innlæringsprosessen.
4. Etter at kontrollpanelet mottar signalet fra fjernkontrolltastaturet, vil det sende en bekreftelse tilbake til fjernkontrolltastaturet. Fjernkontrolltastaturet vil deretter pipe 3 ganger for å bekrefte at bekreftelsen er mottatt.

{% hint style="danger" %}

#### VIKTIG MERKNAD:

Hvis det eksterne tastaturet ikke gir 3 pip, vennligst start læringsprosedyren på nytt.
{% endhint %}

<table data-header-hidden><thead><tr><th width="80"></th><th></th></tr></thead><tbody><tr><td>Trinn 3.</td><td>Etter at fjernkontrolltastaturet er lært inn, sett kontrollpanelet i <strong>Gå-test</strong> modus, hold fjernkontrolltastaturet i ønsket posisjon, og send innlæringskoden til kontrollpanelet for å bekrefte at denne posisjonen er innenfor kontrollpanelets signalområde. For å sende innlæringskoden, trykk enten ＊-tasten og deretter <strong>7</strong> tasten under testmodus eller trykk begge <strong>#</strong> og ＊-tastene sammen i normal driftstilstand.</td></tr><tr><td>Trinn 4.</td><td>Når du er fornøyd med at fjernkontrolltastaturet fungerer på valgt sted, kan du gå videre med å montere fjernkontrolltastaturet ved å følge trinnene beskrevet nedenfor (se <em><strong>Montering av fjernkontrollens tastatur</strong>)</em>.</td></tr><tr><td>Trinn 5.</td><td><p>Sett din egen KP PIN-kode:</p><ol><li>Når tastaturet er i testmodus, trykk ＊-tasten og deretter <strong>6</strong> tast, et langt pip vil høres.</li><li>Skriv inn <strong>0000</strong> (standard PIN-kode)</li><li>Trykk <img src="https://3617683785-files.gitbook.io/~/files/v0/b/gitbook-x-prod.appspot.com/o/spaces%2FZJzpNocHhYVmD43GZobR%2Fuploads%2FPE8SIyPa4R6jkI8GmxsA%2Fimage.png?alt=media&#x26;token=b7d05613-8dd5-46ec-a2c6-12d9738a14a9" alt="" data-size="line"> tast, fjernkontrolltastaturet avgir et langt pip.</li><li>Skriv inn din nye 4-sifrede kode.</li><li>Trykk <strong>#</strong> tast, fjernkontrolltastaturet avgir et langt pip. Den nye PIN-koden er aktivert.</li></ol></td></tr><tr><td>Trinn 6. </td><td>Trykk  <img src="https://3617683785-files.gitbook.io/~/files/v0/b/gitbook-x-prod.appspot.com/o/spaces%2FZJzpNocHhYVmD43GZobR%2Fuploads%2F6xXu6Cf8koZh3vBa22Kl%2Fimage.png?alt=media&#x26;token=7bd65106-82ef-4158-ab4d-4816e3dbb93f" alt="" data-size="line"> tasten <strong>to ganger</strong> for å forlate testmodus og installasjonen er fullført.</td></tr></tbody></table>

## Montering av fjernkontrolltastaturet

1. Fjern frontdekselet.
2. Bruk de 2 monteringshullene i bakdekselet som mal, marker posisjonene på det mest egnede stedet.
3. Sett inn pluggene hvis du fester i gips- eller murvegg.
4. Skru det eksterne tastaturet på veggpluggene. V. Sett på frontdekselet.

## Systemmoduskontroll

Etter å ha lært tastaturet inn i alarmssystemets kontrollpanel, kan brukeren endre systemet ved bruk av tastaturet.

Det finnes to måter å aktivere systemet på.

1. Arm systemet for borte / hjem ved å taste inn kontrollpanelbrukerens PIN-kode.
2. Arme systemet for borte / hjem uten å taste inn kontrollpanelbrukerens PIN-kode. Deaktivering av systemet krever alltid å taste inn kontrollpanelbrukerens PIN-kode

&#x20;         KP-23B-EL-NTF1 modell tastatur støtter både 4-sifret og 6-sifret PIN-kode.&#x20;

&#x20;         KP-23B-EL-NT modell tastatur støtter kun 4-sifret PIN-kode

### **Arme/Hjem med kontrollpanel-PIN-kode**

Under testmodus, trykk ＊-tasten og deretter **9** tast for å aktivere Arm/ Hjem med PIN-kode-funksjonen (**Standard**).

* **Gå inn i arme-modus**: Skriv inn en av kontrollpanelets brukerkoder og trykk <img src="https://3617683785-files.gitbook.io/~/files/v0/b/gitbook-x-prod.appspot.com/o/spaces%2FZJzpNocHhYVmD43GZobR%2Fuploads%2FUNlnkOZwKzWCvtsoS3xc%2Fimage.png?alt=media&#x26;token=881f4e4f-c05e-4e17-a361-df943c39cf94" alt="" data-size="line"> tast. Hvis panelet ikke har feil og aktiveringen lykkes, vil Status Rød LED tennes alene sammen med et langt pip.
* **Gå inn i hjem-modus**: Tast inn en av kontrollpanelbrukernes koder og <img src="https://3617683785-files.gitbook.io/~/files/v0/b/gitbook-x-prod.appspot.com/o/spaces%2FZJzpNocHhYVmD43GZobR%2Fuploads%2FE3Hk0H2huyBVcXHGJxjy%2Fimage.png?alt=media&#x26;token=8e342d67-ab43-40ab-9e82-549b3b12f58a" alt="" data-size="line"> tast. Hvis panelet ikke har feil og aktivering lykkes, vil Status Rød LED blinke 4 ganger alene sammen med 3 pip.
* **Tilbake til disarm-modus**: Tast inn en av kontrollpanelbrukerens koder og <img src="https://3617683785-files.gitbook.io/~/files/v0/b/gitbook-x-prod.appspot.com/o/spaces%2FZJzpNocHhYVmD43GZobR%2Fuploads%2F6xXu6Cf8koZh3vBa22Kl%2Fimage.png?alt=media&#x26;token=7bd65106-82ef-4158-ab4d-4816e3dbb93f" alt="" data-size="line"> tast. Hvis deaktivering lykkes, vil Status Blå LED tennes sammen med 2 pip.

### **Arme/Hjem uten kontrollpanel-PIN-kode**

I testmodus, trykk ＊-tasten og deretter **8** tasten for å aktivere Arme/Hjem uten PIN-kode-funksjon

* **Gå inn i arme-modus**: Trykk <img src="https://3617683785-files.gitbook.io/~/files/v0/b/gitbook-x-prod.appspot.com/o/spaces%2FZJzpNocHhYVmD43GZobR%2Fuploads%2FUNlnkOZwKzWCvtsoS3xc%2Fimage.png?alt=media&#x26;token=881f4e4f-c05e-4e17-a361-df943c39cf94" alt="" data-size="line"> tast. Hvis panelet ikke har feil og aktiveringen lykkes, vil Status Rød LED tennes alene sammen med ett langt pip.
* **Gå inn i hjem-modus**: Trykk <img src="https://3617683785-files.gitbook.io/~/files/v0/b/gitbook-x-prod.appspot.com/o/spaces%2FZJzpNocHhYVmD43GZobR%2Fuploads%2FE3Hk0H2huyBVcXHGJxjy%2Fimage.png?alt=media&#x26;token=8e342d67-ab43-40ab-9e82-549b3b12f58a" alt="" data-size="line"> tast. Hvis panelet ikke har feil og aktivering lykkes, vil Status Rød LED blinke 4 ganger alene sammen med 3 pip.
* **Tilbake til disarm-modus**: Tast inn en av kontrollpanelbrukerens koder og <img src="https://3617683785-files.gitbook.io/~/files/v0/b/gitbook-x-prod.appspot.com/o/spaces%2FZJzpNocHhYVmD43GZobR%2Fuploads%2F6xXu6Cf8koZh3vBa22Kl%2Fimage.png?alt=media&#x26;token=7bd65106-82ef-4158-ab4d-4816e3dbb93f" alt="" data-size="line"> Tast. Hvis deaktivering lykkes, vil Status Blå LED tennes sammen med 2 pip.

## Dobbelt-tast alarmfunksjon

* Panikkalarm — Trykk både **1** og **3** taster for å utløse panikkalarm.
* Brannalarm — Trykk både **4** og **6** taster for å utløse brannalarm.
* Medisinsk alarm — Trykk både **7** og **9** taster for å utløse medisinal alarm.

{% hint style="warning" %}
Merk:

Dobbelt-tast alarmfunksjonen er deaktivert som standard. For å aktivere den, vennligst se **Testmodus** seksjon
{% endhint %}

## Generell drift

* Hvis det er **alarmminne,** statusen Blå LED og feil-LED vil slå SEG PÅ med 5 pip (avhengig av kontrollpanel).
* Gå inn i testmodus — Skriv inn **Tastatur PIN-kode** og trykk deretter ＊-tasten.
* Panikksignal — Trykk **1** tast + **3** tasten samtidig. (hvis funksjonen er aktivert)
* Brannalarm — Trykk **4** tast + **6** tast samtidig. (hvis funksjonen er aktivert)  Medisinal alarm — Trykk **7** tast + **9** tasten samtidig. (hvis funksjonen er aktivert) <img src="https://3617683785-files.gitbook.io/~/files/v0/b/gitbook-x-prod.appspot.com/o/spaces%2FZJzpNocHhYVmD43GZobR%2Fuploads%2FPE8SIyPa4R6jkI8GmxsA%2Fimage.png?alt=media&#x26;token=b7d05613-8dd5-46ec-a2c6-12d9738a14a9" alt="" data-size="line"> Sjekk kontrollpanelstatus — Normal modus Trykk  tast.  Rød LED på: systemet er i **Tyverialarm (Away Mode)**
  * Rød LED blinker: systemet er i **Hjem-modus**.
  * Blå LED på: aktivering av **Deaktiveringsmodus (Disarm Mode)**.
  * Blå blinking: feil på grunn av følgende årsaker:

&#x20;             \- Ingen respons sendt av kontrollpanelet innen 4 sekunder.

&#x20;             \- PIN-koden var feil.

&#x20;             \- Forespørsel om **Hjem** modus under **Arm** modus.

&#x20;             \- Forespørsel om **Tvangs** **arm**.

## Feiltilstander

*Når fjernkontrolltastaturet er under **NORMAL DRIFTSMODUS,***

1. Når feiltilstand eksisterer i kontrollpanelet, hvis tastaturet brukes til å aktivere panelet, vil tastaturets Status Blå og Feil Gule LED blinke 4 ganger sammen med 3 pip for å indikere feiltilstand. Bruker kan tvinge aktivering av kontrollpanelet ved å utføre aktiveringshandlingen på nytt.
2. Når tastaturet brukes til å deaktivere panelet, vil Aktiv Blå LED tennes alene med to korte pip som indikerer normal drift. Ved en feilsituasjon vil det avgi 5 pip og slå på både Status Blå og Feil Gul LED i 5 sekunder.
3. Hvis **kontrollpanelet** er i arme-modus, kan du **IKKE** aktivere Hjem-modus med fjernkontrolltastaturet. Status Blå LED vil blinke 4 ganger for å indikere sende-feil.
4. Hvis du taster inn feil KP PIN-kode 4 ganger, vil KP deaktivere tastinnlasting i 1 minutt, indikert ved at alle LEDene blinker 3 ganger og 6 pip. Etter 1 minutt vil KP avgi et langt pip for å indikere at tastfunksjonen er tilbake til normal.

## Vedlegg

Hvis du har glemt tastaturets PIN-kode eller noe galt har skjedd med det eksterne tastaturet, kan du tilbakestille det eksterne tastaturet til fabrikkinnstillinger. Fabrikktilbakestilling vil sette tastaturets PIN-kode tilbake til **0000**. Tastaturet må også læres inn i kontrollpanelet igjen etter tilbakestilling. ***Tilbakestill til fabrikkinnstillinger:***

Trinn 1 Ta ut batteriene og frigjør sabotasje.

Trinn 2 Trykk og hold **3** tast mens du setter inn batteriet.

Trinn 3 Fortsett å holde **3** til tre korte pip indikerer vellykket tilbakestilling.

Trinn 4 Slipp **3** tasten, tilbakestillingsprosessen er fullført.

Når som helst tastaturet fjernes fra kontrollpanelet, bør det også settes til fabrikktilbakestilling for å tømme kontrollpanelets minne.
