# VESTA-223

**LMHT-3-F1**

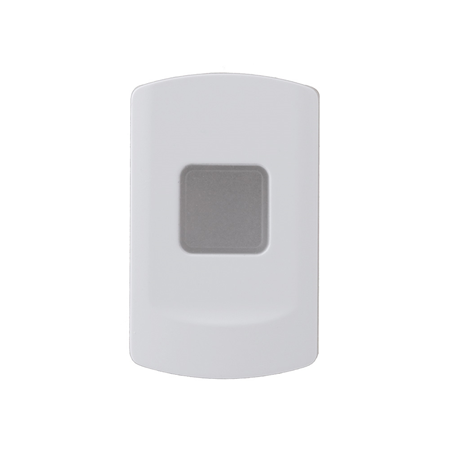

## **Omgivelseslys-, fuktighets- og temperatursensor**

<figure><img src="https://3617683785-files.gitbook.io/~/files/v0/b/gitbook-x-prod.appspot.com/o/spaces%2FZJzpNocHhYVmD43GZobR%2Fuploads%2FdjrzsDTwegPHA9CUihC3%2Fimage.png?alt=media&#x26;token=22981dfe-506b-4653-b3c5-17d8014d112a" alt=""><figcaption></figcaption></figure>

## **Introduksjon**

LMHT-3 er en omgivelseslys-, fuktighets- og temperatursensor. Den overvåker hjemmeomgivelsene dine og sender målte lysstyrke (lux), fuktighet og temperatur til kontrollpanelet.

![](https://3617683785-files.gitbook.io/~/files/v0/b/gitbook-x-prod.appspot.com/o/spaces%2FZJzpNocHhYVmD43GZobR%2Fuploads%2FB35HASiGgV7xcZ4C6tCf%2F0.jpeg?alt=media)

## **Deler Identifikasjon**

1. **lyssensor / LED-indikator**
   * Blinker hvert 4. sekund: lavt batterinivå
2. **Batterirom**
3. **Lær-/testknapp**
   * Trykk én gang for å sende et signal til kontrollpanelet.
4. **Temperatur- / fuktighetssensor**

## **Funksjoner**

### ***Overvåking av lys, fuktighet og temperatur***

* Sensoren måler lysstyrke, fuktighet og temperatur for å regelmessig sende målte data til kontrollpanelet.

Lysmåling registreres hvert 60. sekund.

Fuktighets- og temperaturmåling registreres hvert 20. sekund. Sensoren vil automatisk sende et signal når:

* Temperaturen endres med +/- 2°C.
* Fuktigheten endres med +/- 10%.
* Når nåværende lysstyrke endres med +/- 10%.

### ***Batteri***

* Sensoren bruker ett CR123 3V litiumbatteri som strømkilde.
* Sensoren har funksjon for å oppdage lavt batterinivå. Når batterispenningen er lav, vil sensoren sende et signal om lavt batterinivå til kontrollpanelet.
* Når batteriet er tomt, blinker LED-en hvert 4. sekund og sensoren stopper alle funksjoner.
* Når du bytter batteri, etter å ha fjernet de gamle batteriene, trykk på Lær/Status-knappen noen ganger for å lade helt ut før du setter inn nytt batteri.

### ***Overvåkning***

Sensoren vil sende et overvåkingssignal sammen med målesignalet for å rapportere sin tilstand regelmessig. Fabrikkstandardintervallet er 30–33 minutter.

## **Installasjon**

### ***Montering av sensoren***

Sensoren kan monteres ved hjelp av to metoder: selvklebende eller skrummontering.

#### **Selvklebende montering**

1. Rengjør overflaten med et egnet avfettingsmiddel.
2. Fjern det beskyttende dekselet fra den ene siden av dobbeltsidig klebepad og press det fast på baksiden av enheten.
3. Fjern det andre dekselet og plasser/press enheten fast på ønsket sted.
4. Ikke bruk selvklebende monteringsmetode på dårlig malte og/eller ru overflater.

![](https://3617683785-files.gitbook.io/~/files/v0/b/gitbook-x-prod.appspot.com/o/spaces%2FZJzpNocHhYVmD43GZobR%2Fuploads%2F7qmFmvbi7EtKnlh5SxNj%2F1.jpeg?alt=media)

#### **Skruefeste**

Basen på sensoren har to skrueutstikk der plasten er tynnere for monteringsformål. For å montere sensoren:

1. Løsne toppdekselet og baseenheten ved å løsne dekselfesteskruen med en Phillips-skrutrekker.
2. Bryt gjennom utsparingene på basen.
3. Bruk hullene som mal for å bore to hull og sett inn plugger.
4. Skru basen inn i veggpluggene.
5. Sett toppdekselet tilbake over basen ved å hekte basen på festekroken og presse dekselet mot basen.
6. Fest og skru toppdekselet tilbake på basen med en Phillips-skrutrekker.
