VESTA-216

SSL-F1

Statusvisning

Introduksjon

SSL-1 er en statusvisning designet for å vise systemets gjeldende status.

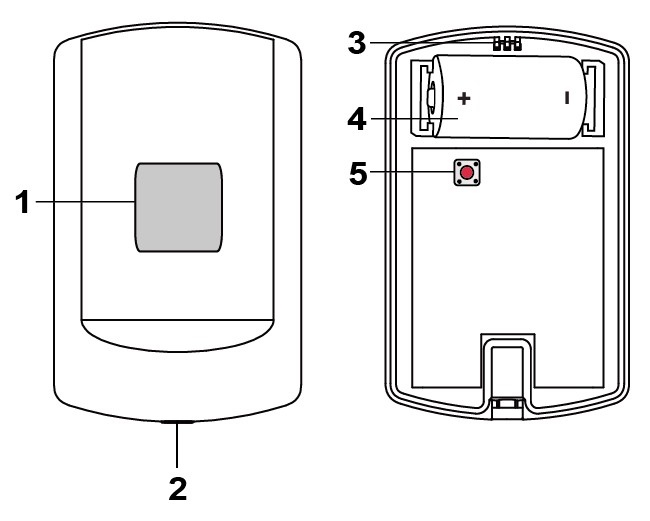

Enhetsintroduksjon

1. LED-display (rød/grønn)

Systemstatus:

• Blir ved med å blinke rødt: Alarm.

• Blir ved med å blinke grønt: Armet eller Hjemmearmert modus.

• Av: Frakoblet modus eller frakoblet modus med alarmminne.

1. Skru for dekselfesting

2. Festekrok

3. Batterirom

4. Test-/læreknapp

   • Trykk en gang for å sende en læringskode til kontrollpanelet.

Funksjoner

Batteri- og lavt batteri-deteksjon

Statusvisningen drives av ett CR123A 3V litiumbatteri.

Statusvisningen har funksjon for lavt batterinivå. Når batterispenningen er lav, vil statusvisningen sende signal om lavt batteri til kontrollpanelet.

Tilsynssignal

Statusvisningen vil sende et tilsynssignal for å rapportere sin tilstand med tilfeldige intervaller på 30–50 minutter.

Kom i gang

1. Løsne dekselfesteskruen med en Phillips-skrutrekker og fjern dekselet.

2. Sett inn ett CR123A-batteri for å forsyne enheten med strøm.

3. Sett kontrollpanelet i læringsmodus (se panelets brukermanual).

4. Trykk læringsknappen en gang for å sende en læringskode til kontrollpanelet.

5. Se kontrollpanelets brukermanual for å fullføre innlæringsprosessen.

6. Etter at statusvisningen er innlært, sett kontrollpanelet i (Gå-test) modus, hold enheten på ønsket sted, og trykk testknappen for å sende testsignal til kontrollpanelet. Hvis kontrollpanelet er innenfor statusvisningens signalområde, vil panelet vise statusvisningsinformasjonen tilsvarende.

7. Fortsett med montering og installasjon når du er fornøyd med plasseringen.

Installasjon

Montering av statusvisningen

Statusvisningen kan monteres på to måter: Selvklebende eller skrufeste.

Selvklebende montering

1. Rengjør overflaten med et egnet avfettingsmiddel.

2. Fjern det beskyttende dekselet fra den ene siden av dobbeltsidig klebepad og press det fast på baksiden av enheten.

3. Fjern det andre dekselet og plasser/press enheten fast på ønsket sted.

Ikke bruk selvklebende monteringsmetode på dårlig malte og/eller ru overflater.

Skruefeste

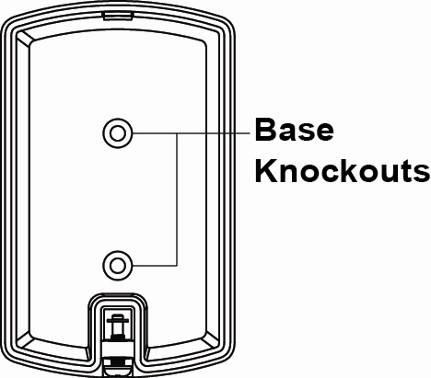

Basen til statusvisningen har to skrueutslag hvor plasten er tynnere for monteringsformål. For å montere statusvisningen:

1. Løsne toppdekselet og base-aggregatet ved å løsne dekselfesteskruen med en Phillips-skrutrekker.

2. Bryt gjennom utsparingene på basen.

3. Bruk hullene som mal for å bore to hull og sett inn plugger.

4. Skru basen inn i veggpluggene.

5. Sett toppdekselet tilbake over basen ved å hekte basen på festekroken og presse dekselet mot basen.

6. Fest og skru toppdekselet tilbake på basen med en Phillips-skrutrekker.
