VESTA-207N

BX-23-AC

Trådløs utendørs sireneboks

VESTA-207N

Utendørs sireneboksen brukes for å tiltrekke oppmerksomhet når alarmsignal mottas fra kontrollpanelet, ved å aktivere sirenen og blinkelyset.

Sireneboksen kan også varsle om sabotasje og lavt batterinivå.

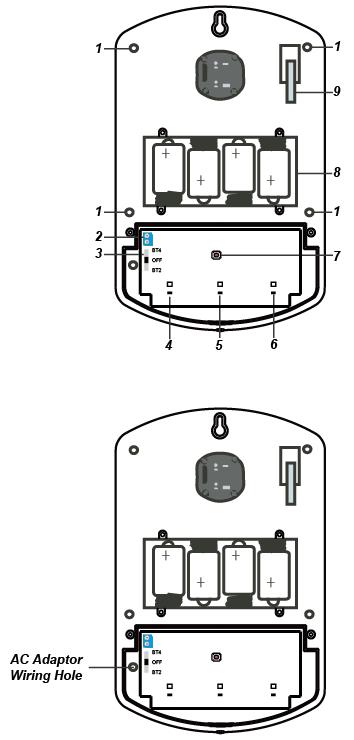

Identifisering av delene

1. Monteringshull

2. AC-inntaks klemmeblokk

   Koble til en 9V 1A-adapter for å strømforsyne sireneboksen.

3. Strømbryter

   • Bryteren har 3 posisjoner:

     • BT4: Sireneboksen drives av konfigurasjonen med 4 alkaliske batterier.

     • Off: Sireneboksen er ikke drevet av noe batteri.

     • BT2: Denne konfigurasjonen er for øyeblikket reservert.

1. LED-gruppe 3

2. LED-gruppe 2

3. LED-gruppe 1

4. Læringsknapp

5. Batterirom

6. Tamperbryter

Tilbehør inkludert

I tillegg til selve BX-23 er følgende tilbehør også inkludert i pakken:

a. 4 x store rawlplugg.

b. 4 x 4 mm x 30 mm tverrhodede festeskruer.

c. 4 x 1,5V D alkaliske celler (forhåndsinnsatt)

Strømforsyning

Bellboxen kan drives av en 9V, 1A strømforsyningsadapter eller den kan drives av batterier. Still strømbryteren til riktig posisjon.

Batteri og AC-strøm:

Når strømbryteren er satt til BT4-posisjon, vil Bellboxen bruke AC-strøm hvis AC-tilkobling er tilgjengelig, og automatisk bytte til batteristrøm hvis ingen AC-strøm oppdages.

Trinn 1. Skyv strømbryteren til BT4-posisjon.

Trinn 2. Bryt gjennom bakdekselet for å bore hullet (vist på bildet til høyre) for at AC-adapterkabelen skal føres gjennom.

Trinn 3. Løsne skruene på AC-inntaksklemmen med en Phillips-skrutrekker.

Trinn 4. Før ledningene til AC-adapteren gjennom hullet og koble dem til riktig klemme.

Trinn 5. Stram skruene på AC-inntaksklemmen med en Phillips-skrutrekker. Sørg for at ledningene er festet til riktig klemme.

Trinn 6. Koble strømadapteren til en stikkontakt.

Trinn 7. Åpne batterirommet og sett inn 4 alkaliske D-celler, lukk deretter batterirommet og stram med skrue.

Kun AC-strøm:

Når strømbryteren er satt til OFF-posisjon, vil Bellboxen bare bruke AC-strøm og vil ikke bytte til batteristrøm hvis AC-strømmen kobles fra.

Trinn 1. Skyv batteribryteren til OFF-posisjon.

Trinn 2. Koble til AC-strøm i henhold til instruksjonene ovenfor.

Merk:

Strømbryterposisjonen BT2 er for øyeblikket reservert.

Overvåkning

Sireneboksen vil sende et overvåkingssignal hvert 30.–50. minutt i normal drift. Hvis dette signalet ikke mottas, vil kontrollpanelet indikere at den aktuelle BX-23 har et feilproblem.

Funksjonsoversikt

Alarmminne

Hvis en alarm ble utløst i ditt fravær og systemet ikke ble frakoblet før alarmlengdens utløp, vil sireneboksen gi en kort alarm når systemet blir frakoblet for å varsle brukeren om at en alarm ble utløst mens han var borte. Dette antyder at inntrengeren fortsatt kan være innenfor området.

Alarmlengde

Sireneboksens alarmlengde er 15 minutter.

Når panelet er i frakoblet modus og sireneboksens sabotasje-bryter utløses, vil sireneboksen aktivere alarm i henhold til sin egen alarmlengde (15 minutter) siden panelet er i frakoblet modus og ikke vil aktivere alarm fra sabotasjeutløsning.

Når en alarm aktiveres av kontrollpanelet, vil kontrollpanelet varsle sireneboksen om å starte alarm i henhold til panelets egen innstilling for alarmlengde. Når panelets alarmlengde utløper, vil det varsle sireneboksen om å stoppe alarmen.

Hvis panelets alarmlengde er satt lengre enn sireneboksens alarmlengde (15 minutter), etter at en alarm er aktivert, i stedet for å vente til panelets alarmlengde utløper, vil sireneboksen stoppe alarmen ved utløpet av sin egen alarmlengde (15 minutter).

Sirenesabotasje

Sireneboksen er beskyttet mot ethvert forsøk på å åpne lokket eller å løsne sireneboksen fra monteringsflaten.

Hvis sireneboksen oppdager en sabotasje, vil den aktivere sirene og blinkelys i den programmerte alarmperioden. Et sabotasje-signal vil bli sendt til kontrollpanelet sammen med vanlige signaloverføringer slik at kontrollpanelet kan vise statusen tilsvarende. Hvis sabotasje-tilstanden vedvarer, vil sireneboksen avgi en serie på fem pip enten hver gang systemet blir aktivert eller når sabotasje er aktivert, for å indikere en feil.

Sabotasjefunksjonen kan midlertidig deaktiveres fra kontrollpanelet ved å bruke funksjonen Sirene Sabotasje. Sireneboksen vil stoppe sabotasjeoppdagelse midlertidig i én time. Denne funksjonen er hovedsakelig designet for å bytte batteri eller endre sireneboksens monteringssted. Etter én time vil kontrollpanelet automatisk skru funksjonen på igjen etter varigheten. Sabotasjeoppdagelsen kan også aktiveres manuelt igjen ved å bruke funksjonen Sirene Sabotasje.

Lyd- og visuell statusindikasjon

Mens systemet aktiveres/deaktiveres, bruker BX-23 forskjellige metoder for å skille ulike status for brukeren, som oppført i tabellen.

• Sirene-lydindikasjonen vil bli påvirket av innstillingen Bekreftelse PÅ / AV. Når Bekreftelse er satt til AV, vil ikke bekreftelseslyden være tilgjengelig. Se kontrollpanelets sireneinnstilling for funksjonen Bekreftelse.

Kom i gang

Læring

Trinn 1: Løsne den nederste skruen på sireneboksen med en Phillips-skrutrekker og fjern toppdekselet.

Trinn 2: Løsne de 4 skruene som holder LED-dekselet med en Phillips-skrutrekker og fjern LED-dekselet.

Trinn 3: Sett kontrollpanelet i læringsmodus (se kontrollpanelets brukermanual for detaljer).

Trinn 4: Slå på sireneboksen (koble til AC-adapteren eller skyv strømbryteren til BT4-posisjon). Alle LED vil blinke en gang og summeren vil avgi 1 pip.

Trinn 5: Trykk på læringsknappen en gang. Sireneboksen vil gi et kort pip og LED-gruppene 1 og 3 vil lyse kort. Sireneboksen er nå i læringsmodus og vil sende en læringskode til kontrollpanelet.

Trinn 6: Hvis kontrollpanelet ikke mottok en læringskode, trykk læringsknappen igjen (sireneboksen vil ikke avgi pip denne gangen).

Trinn 7: Hvis kontrollpanelet mottar læringskoden, vil det liste enhetsinformasjonen tilsvarende, følg kontrollpanelets manualinstruksjoner for å fullføre læringsprosedyren. En bekreftelse vil bli sendt til sireneboksen. Når bekreftelsen mottas, vil sireneboksen avgi to korte pip med LED-gruppe 2 som blinker én gang for å indikere at læringsprosessen var vellykket. Sireneboksen vil deretter forlate læringsmodus.

Trinn 8: Se kontrollpanelets manual og bruk funksjonen Rediger enhet for å sjekke sireneboksens innstillinger. Du kan redigere driftsområde, sonenummer og enhetsnavn for sireneboksen.

Merk:

• Hvis læringsprosessen mislykkes, vennligst gjenta trinn 3–7 igjen.

• Hvis sireneboksen ikke mottar bekreftelseskoden fra kontrollpanelet innen ett minutt, vil sireneboksen forlate læringsmodus og LED-gruppene 1 og 3 vil slås av.

Rediger sireneboksens driftsområde

Følg instruksjonene nedenfor for å endre sireneboksens driftsområde i kontrollpanelet Trinn 1: Bruk panelets funksjon Rediger enhet for å endre sireneboksens områdeinnstilling.

Trinn 2: Trykk læringsknappen på sireneboksen for å sende signal til panelet, sireneboksen vil gi et pip og blinke LED 1 og 3 en gang.

Trinn 3: Når sireneboksen mottar bekreftelsessignal fra panelet, vil den gi et pip og blinke LED 2 én gang for å indikere at innstillingen er oppdatert. Sireneboksen vil gå tilbake til normal drift.

Installasjon

Fortsett med installasjonen etter fullført læring.

Trinn 1. Deaktiver funksjonen Sirene Sabotasje på kontrollpanelet (vennligst se kontrollpanelets instruksjonsmanual). Sireneboksen vil gi et pip for å indikere at sabotasjebryteren nå er deaktivert.

Merk:

Funksjonen Sirene Sabotasje vil kun være AV i en varighet på én time. Kontrollpanelet vil automatisk slå funksjonen PÅ igjen etter varigheten.

Trinn 2. Finn stedet hvor sireneboksen skal monteres.

Trinn 3. Fjern toppdekselet ved å løsne den nederste skruen med en Phillips-skrutrekker og dra ytterdekselet forsiktig ut.

Trinn 4. Fjern LED-dekselet ved å løsne de 2 skruene som holder dekselet med en Phillips-skrutrekker og fjern dekselet.

Trinn 5. Hold sireneboksen på posisjonen hvor den skal monteres, gi strøm til sireneboksen

Trinn 6. Sjekk om BX har sterk nok signal til kontrollpanelet ved å sette kontrollpanelet i Gå-test modus (vennligst se kontrollpanelets manual). Trykk på Læringsknapp sjekk om signalet er sterkt nok (vennligst se kontrollpanelets manual for signalstyrke).

Trinn 7. Hvis du er fornøyd med signalstyrken, fjern sireneboksen fra monteringsstedet. Skyv strømbryteren til riktig terminal (AC-drevet eller batteridrevet), sett på LED-dekselet igjen og fest det med de 4 LED-dekselfesteskruene ved hjelp av en Phillips-skrutrekker.

Trinn 8. Identifiser de 4 monteringshullene, monter og fest sireneboksen på veggen ved å bruke de store skruene og rawlpluggene som følger med. Fest skruene med en Phillips-skrutrekker. Sørg for at sabotasjebryteren er fullt trykket inn mot veggen.

Merk:

Sabotasjebryteren stikker ut gjennom baksiden av enheten. Når sirenen trekkes av veggen, vil alarmen bli aktivert. Sørg for at den er fullt trykket inn når sirenen er montert. Hvis det er et mellomrom, fyll med egnet fyllmateriale.

Trinn 9. Sett på toppdekselet igjen ved å hekte toppen av toppdekselet på toppen av basen. Press bunnen av toppdekselet på basen og stram den nederste skruen med en Phillips-skrutrekker.

Trinn 10. Aktiver funksjonen Sirene Sabotasje på kontrollpanelet (se kontrollpanelets instruksjonsmanual)

Trinn 11. Sjekk om installasjonen er vellykket ved å teste fra kontrollpanelet ved å aktivere og deaktivere funksjonen.

Vellykket aktivering/deaktivering indikeres av tabellen gitt i Lyd- og visuell statusindikasjon.

Merk:

Hvis 5 korte pip høres under aktivering/deaktivering, betyr det at sabotasjebryteren ikke er fullt trykket inn. Kontroller at sabotasje er riktig satt og test fra kontrollpanelet igjen.

Trinn 12. Installeringen er nå fullført.

Bytte batteri

Trinn 1: Deaktiver funksjonen Sirene Sabotasje på kontrollpanelet (vennligst se kontrollpanelets instruksjonsmanual). BX-23 vil gi et pip for å indikere at sabotasjebryteren nå er deaktivert.

Trinn 2: Løsne dekselfesteskruen under på BX-23 med en Phillips-skrutrekker og dra ytterdekselet forsiktig ut.

Trinn 3: Fjern LED-dekselet ved å løsne de 4 skruene som holder dekselet med en Phillips-skrutrekker og fjern dekselet.

Trinn 4: Skyv strømbryteren til av-posisjon.

Trinn 5: Batterirommet er en stor boks i BX-23 med et lokk som er festet med 4 skruer. Løsne de fire skruene med en Phillips-skrutrekker og ta av romlokket.

Trinn 6: Fjern de gamle batteriene og trykk sabotasjebryteren to ganger for å utlade.

Trinn 7: Sett inn nye batterier i batterirommet.

Trinn 8: Etter å ha satt inn alle batteriene, skyv strømbryteren til BT4-terminalen. Alle LED vil blinke en gang og summeren vil avgi 1 pip når sireneboksen slås på.

Trinn 9: Sett på LED-dekselet igjen og fest det med de 4 skruene som holder dekselet med en Phillips-skrutrekker.

Trinn 10: Sett på lokket til batterirommet og fest det med de fire skruene ved hjelp av en Phillips-skrutrekker. Vennligst ikke overstram.

Trinn 11: Sett på toppdekselet igjen ved å hekte toppen av toppdekselet på toppen av basen. Press bunnen av toppdekselet på basen og stram den nederste skruen med en Phillips-skrutrekker.

Trinn 12: Gå inn i kontrollpanelets programside for sirene igjen for å aktivere funksjonen Sirene Sabotasje igjen. BX-23 vil gi et pip for å indikere at sabotasjebryteren nå er aktivert.

Tilbakestilling til fabrikkinnstillinger

Sireneboksen kan tilbakestilles og minneinnholdet slettes. Når sireneboksen fjernes fra kontrollpanelet, bør den settes til fabrikktilbakestilling for å slette kontrollpanelets minne, ellers vil sireneboksen fortsatt utløse alarm hvis den mottar alarmsignal fra panelet.

Trinn 1: Deaktiver funksjonen Sirene Sabotasje på kontrollpanelet (vennligst se kontrollpanelets instruksjonsmanual). Sireneboksen vil gi et pip for å indikere at sabotasjebryteren nå er deaktivert.

Trinn 2: Fjern sireneboksen fra kontrollpanelets enhetsliste (vennligst se kontrollpanelets instruksjonsmanual).

Trinn 3: Løsne den nederste skruen på toppdekselet med en Phillips-skrutrekker, fjern toppdekselet..

Trinn 4: Fjern LED-dekselet ved å løsne de 4 skruene som holder dekselet med en Phillips-skrutrekker og fjern dekselet.

Trinn 5: Skyv strømbryteren til OFF-terminalen og (der det er aktuelt) koble fra strømadapteren.

Trinn 6: Sett inn batterier i batterirommet.

Trinn 7: Trykk og hold læringsknappen i 7 sekunder og skyv strømbryteren til BT4-terminalen. Sireneboksen vil avgi to pip etterfulgt av ett langt pip.

Trinn 8: Slipp læringsknappen når du hører det lange pipet. De tidligere parameterne i sireneboksen vil bli slettet og den vil gå tilbake til normal modus.
