> For the complete documentation index, see [llms.txt](https://vesta-guide.gitbook.io/vesta-guide/llms.txt). Markdown versions of documentation pages are available by appending `.md` to page URLs; this page is available as [Markdown](https://vesta-guide.gitbook.io/vesta-guide/norwegian-no/vesta-206.md). # VESTA-206 PRL-3ZW-AC ## **Z-Wave relé vippebryter**

VESTA-206

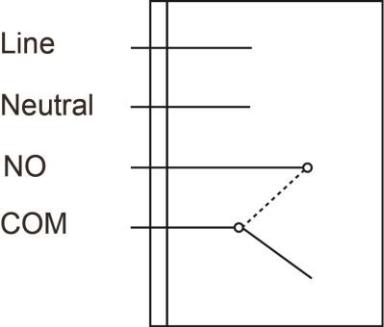

## **Introduksjon** PRL-3ZW-AC er en Z-Wave relé vippebryter. Relé vippebryteren kan kobles til kablet enhet og settes til normalt åpen (N.O.) status. Etter å ha blitt med i Z-Wave-nettverket, kan relé vippebryteren kontrolleres via Z-Wave-nettverket for å aktivere tilkoblede enheter. Z-Wave er en trådløs kommunikasjonsprotokoll som bruker radio med lavt strømforbruk. Ved å utnytte Z-Wave mesh-nettverket kan kommandoer rutes til bestemmelsesstedet via mellomliggende "lyttende" Z-Wave-produkter. Reléet kan kontrollere Z-Wave-noder ved enkelt å trykke på funksjonsknappen, og kan også varsle deg om kommunikasjonsproblemer. Z-Wave relé vippebryter-serien inkluderer følgende modeller: PRL-3ZW-AC PRL-3ZW-AC-OTA ## **Deler Identifikasjon** ![](/files/28bb5013bb0f123c0218db63bd6ca91fa3074029) **1. LED-indikator** LED-indikatoren brukes for å angi reléstatus: * LED på: Relé på * LED av: Relé av 2. **Funksjonsknapp** Trykk på knappen 3 ganger innen 1,5 sekunder for å sende en læringskode. Trykk og hold knappen i 10 sekunder for å tilbakestille til fabrikkinnstillinger. Trykk på knappen for å slå reléet PÅ/AV. **Tilslutningsterminaler** Koble ledningen inn i terminalen, stram skruen for å lukke klemmens holder og holde ledningen på plass. Skru ut for å åpne klemmen for å fjerne ledningen som er koblet til terminalen. 3. **Nøytral** 4. **Linje (AC-inngang)** For å slå på PRL-3ZW, koble L- og N-termineringene på strømforsyningen til L- og N-terminalene. **5. NO** For normalt åpen forbindelse med enheten **6. Felles** Koble NO- og COM-terminalene på den kablede enheten til NO- og COM-terminalene på PRL-3ZW. ## **Spesifikasjon** * Strømforsyning (ekstern strøm): 100–240 VAC * Reléutgang: Potensialfritt SPDT-relé, maksimal driftbelastning: 5A (resistiv) ved 24 VDC eller 240 VAC. * Flettet ledning: 14 \~ 22 AWG * Driftstemperatur: -10°C til 45°C (14°F til 113°F) * Fuktighet: Opptil 85 % uten kondens * Dimensjon: 71 mm x 49 mm x 26 mm {% hint style="success" %} **Installasjonsmiljø** * Relé vippebryteren bør installeres innendørs på et tørt sted. * Det anbefales å installere enheten i en brannbestandig plastboks. * Ikke installer enheten i en metallboks for optimalisering av Z-Wave-rekkevidde. {% endhint %} {% hint style="danger" %} * Alt arbeid på enheten, inkludert installasjon og vedlikehold, må utføres av en kvalifisert og sertifisert elektriker. * For å forhindre elektrisk støt og/eller utstyrs skade, koble fra strømmen ved hovedsikringen eller jordfeilbryteren før installasjon og vedlikehold. * Ikke koble enheten til laster som overskrider støttet belastningsstrøm. {% endhint %} ## **Installasjon** Koble reléet i henhold til instruksjonene nedenfor eller se diagrammet for mer informasjon. 1. Vennligst slå av strømforsyningen før tilkobling. 2. Koble L- og N-terminalene på strømforsyningen til henholdsvis linje- og nøytralt-terminalene på PRL. 3. Avhengig av enheten du ønsker å kontrollere via reléet, velg NO-terminalen og kable reléet med enheten for å etablere en normalt åpen forbindelse med enheten. 4. Etter å ha fullført ledningsføringen, slå på strømforsyningen for å slå på relé vippebryteren. {% hint style="info" %} Ledningsføring av PRL bør kun utføres av sertifisert tekniker med riktig kunnskap og opplæring i elektrisk utstyr. {% endhint %} ## **Funksjoner** ### ***Legge til enhet (inkludering)*** * Koble strømtilførselen til relé vippebryteren i henhold til installasjonsinstruksjonene ovenfor og slå på relé vippebryteren. * Sett Z-Wave-gatewayen eller kontrollpanelet i **Inkluderingsmodus** (vennligst se Z-Wave-gatewayens eller kontrollpanelets manual). * Innen 1,5 sekund, trykk funksjonsknappen 3 ganger. * Se driftshåndboken for Z-Wave-gatewayen eller kontrollpanelet for å fullføre legg-til-prosessen. * Hvis enheten allerede er lagt til (inkludert) i en annen Z-Wave-gateway/kontrollpanel, eller hvis enheten ikke kan legges til i den nåværende Z-Wave-gatewayen/kontrollpanelet, prøv å fjerne den først (se ***Fjerne enhet***). ### ***Fjerne enhet (ekskludering)*** Enheten må fjernes fra eksisterende Z-Wave-nettverk før den legges til i et annet. **Ekskluderingsmodus** * Sett Z-Wave-gatewayen eller kontrollpanelet i **Ekskluderingsmodus** (vennligst se Z-Wave-gatewayens eller kontrollpanelets manual). * Innen 1,5 sekunder, trykk på funksjonsknappen 3 ganger og enheten vil bli fjernet fra Z-Wave-nettverket. ### **Tilbakestilling til fabrikkinnstillinger** * Å tilbakestille enheten til fabrikkinnstillinger vil gjenopprette den til fabrikkstandardinnstillinger (dvs. ikke inkludert i noe Z-Wave-nettverk). Vennligst bruk denne prosedyren kun hvis Z-Wave-gatewayen eller kontrollpanelet er mistet eller på annen måte ikke fungerer. * Trykk og hold funksjonsknappen på enheten i 10 sekunder for å fabrikktilbakestille. ### ***Rekkeviddetest*** For å teste om enheten kan kommunisere med Z-Wave-gatewayen eller kontrollpanelet: * Sett gatewayen/panelet i rekkeviddetestmodus (Walk Test). * Trykk på funksjonsknappen på enheten * Gatewayen/panelet skal vise om enheten er innenfor operasjonsområdet (vennligst se driftshåndboken for gatewayen/panelet). ## **Drift** ### ***Reléstyring*** * Etter at relé vippebryteren er blitt vellykket lagt til i et Z-Wave-nettverk, kan gatewayen/kontrollpanelet fjernstyre reléet for å slå på, slå av eller veksle mellom på og av. Se din Z-Wave-gateway/kontrollpanel for detaljer. > **Z-Wave-informasjon** > > **Enhetstype:** På/av-strømbryter > > **Rolletype:** Alltid på slave (AOS) > > **Støtte / kontroll av kommandoklasser** > > **Obligatorisk CC-støtte:** Association CC, v2 eller nyere > > Association Group Information CC > > Basic CC > > Binary Switch CC > > Device Reset Locally CC > > Manufacturer Specific CC > > Power level CC > > Version CC, v2 eller nyere > > Z-Wave Plus Info CC > > **Anbefalt CC-støtte**: Firmware Update Metadata CC ### ***Z-Wave-gruppene (Association Command Class Version 2)*** Bryteren kan settes til å sende rapporter til assosierte Z-Wave-enheter. Den støtter én assosiasjonsgruppe med støtte for fem noder for Gruppe 1. For gruppering 1 vil bryteren rapportere sin siste status til Z-Wave-gateway/panel. Gruppe 1 for «LifeLine": Binary Switch CC (SWITCH\_BINARY\_REPORT) Device Reset Locally CC (COMMAND\_CLASS\_DEVICE\_RESET\_LOCALLY) * Automatisk rapportering til Gruppe 1 (maksimalt noder 5) * På/av-hendelsesrapport Når det veksles mellom på/av, vil den sende Binary Switch-rapport til nodene i Gruppe 1.
